Понтон для вертикального циліндричного резервуара для зберігання нафти та нафтопродуктів

Завантажити PDF файл.

Формула / Реферат

Понтон для вертикального циліндричного резервуара для зберігання нафти і нафтопродуктів, що містить килим, вузол кріплення ущільнюючого затвора до килима, утворений гнучкими пластинами і засобами їх кріплення до килима, кожний з яких виконано у вигляді вертикальних ребер жорсткості з основою та боковою стінкою, одне з ребер з'єднано основою з килимом, а боковою стінкою - із дугоподібною гнучкою пластиною, а друге з'єднано тільки з дугоподібною пластиною, який відрізняється тим, що ущільнюючий затвор виконано із фторопласту - 4 у вигляді двох пластин, розміщених під кутом розбіжності b = 90°, які за допомогою різьбового з'єднання прикріплені до гнучких дугоподібних пластин.

Текст

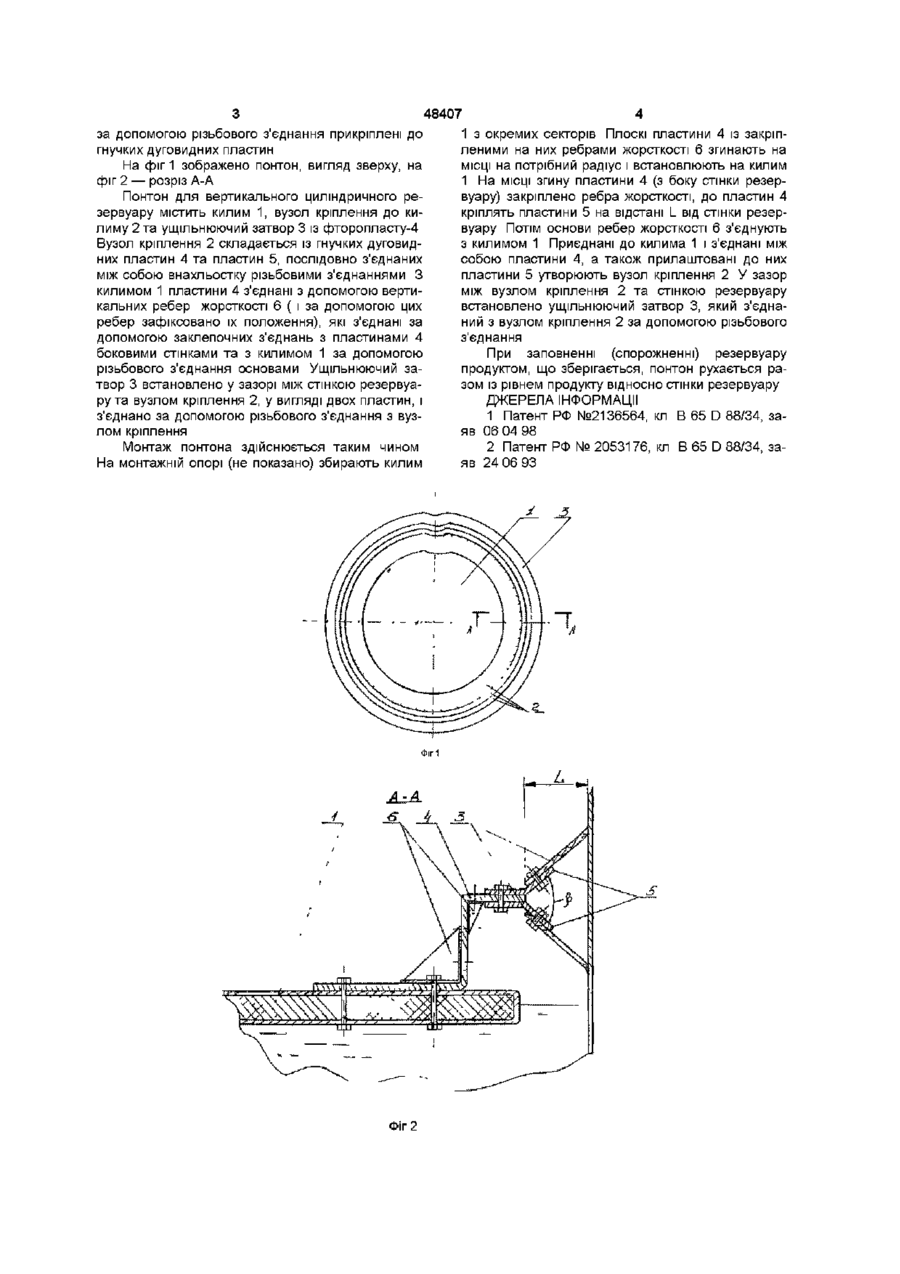

Понтон для вертикального циліндричного резервуара для зберігання нафти і нафтопродуктів, що містить килим, вузол кріплення ущільнюючого затвора до килима, утворений гнучкими пластина ми і засобами їх кріплення до килима, кожний з яких виконано у вигляді вертикальних ребер жорсткості з основою та боковою стінкою, одне з ребер з'єднано основою з килимом, а боковою стінкою - із дугоподібною гнучкою пластиною, а друге з'єднано тільки з дугоподібною пластиною, який відрізняється тим, що ущільнюючий затвор виконано із фторопласту-4 у вигляді двох пластин, розміщених під кутом розбіжності р=90°, які за допомогою різьбового з'єднання прикріплені до гнучких дугоподібних пластин Винахід відноситься до пристроїв для зменшення втрат легких фракцій нафти та нафтопродуктів при їх зберіганні в циліндричних резервуарах і може бути використаний для оснастки плаваючих покриттів вертикальних циліндричних резервуарів для герметизації зазору між стінкою резервуару та понтоном Відомий периферійний ущільнювач плаваючого покриття циліндричного резервуару для зберігання нафтопродуктів, який складається із плоскої пружини, яка притискує намотане навколо рукава маслобензостійке полотнище до стінки резервуару Пристрій характеризується тим, що рукав виготовлено з матеріалу, коефіцієнт тертя - просковзування якого по матеріалу полотнища нижче, ніж коефіцієнт тертя - просковзування матеріалу полотнища по СТІНЦІ резервуару ( патент РФ № 2136564, кл B65D88/34, заяв 06 04 98) Недоліками згаданої конструкції є великий об'єм полотнища, необхідність значної сили тиску пружини, що обумовлює досить велику її вагу Найбільш близьким за технологічною суттю до пропонуємого є понтон для вертикального циліндричного резервуару для зберігання нафти та нафтопродуктів, що містить килим із жорсткого пінополеуретану, вузол кріплення ущільнюючого затвору до килиму, кільцевий ущільнюючий затвор із еластичного поліуретану, який складається із послідовно з'єднаних між собою дуговидних пластин із засобами його кріплення до килиму 3 килимом пластини з'єднані завдяки вертикальним ребрам жорсткості Дуговидні пластини кільцевого ущіль нюючого затвору виконано гнучкими, а засоби їх кріплення до килиму виконані у вигляді вертикальних ребер жорсткості, з'єднаних основою з килимом, а боковою стінкою — з пластиною, (патент РФ № 2053176, кл B65D88/34, заяв 24 06 93) Недоліком згаданої конструкції є значний коефіцієнт тертя поліуретану по сталі, що зумовлює значну небезпеку виникнення пожежі внаслідок накопичення статичної електрики В основу винаходу покладено задачу удосконалити розробку такого понтону для вертикального циліндричного резервуару для зберігання нафти і нафтопродуктів, в якому виконання ущільнюючого елементу дозволило б знизити коефіцієнт тертя і внаслідок цього зменшити небезпеку виникнення пожежі внаслідок накопичення статичної електрики, а також завдяки використаному матеріалу збільшити ЗНОСОСТІЙКІСТЬ ущільнювача Поставлене завдання вирішується тим, що понтон для вертикального циліндричного резервуару для зберігання нафти і нафтопродуктів містить килим, вузол кріплення ущільнюючого затвору до килиму, утворений гнучкими пластинами і засобами їх кріплення до килиму, кожний з яких виконано у вигляді вертикальних ребер жорсткості з основою та боковою стінкою, одне з ребер з'єднано основою з килимом, а боковою стінкою - з дуговидною гнучкою пластиною, а друге ребро і боковою стінкою і основою приєднується до дуговидної гнучкої пластини, згідно з винаходом ущільнюючий затвор виконано із фторопласту-4 у вигляді двох пластин розміщених з кутом розбіжності ІІ=90°, які 1 О ^00 48407 за допомогою різьбового з'єднання прикріплені до гнучких дуговидних пластин На фіг 1 зображено понтон, вигляд зверху, на фіг 2 — розріз А-А Понтон для вертикального циліндричного резервуару містить килим 1, вузол кріплення до килиму 2 та ущільнюючий затвор 3 із фторопласту-4 Вузол кріплення 2 складається із гнучких дуговидних пластин 4 та пластин 5, послідовно з'єднаних між собою внахльостку різьбовими з'єднаннями З килимом 1 пластини 4 з'єднані з допомогою вертикальних ребер жорсткості 6 ( і за допомогою цих ребер зафіксовано їх положення), які з'єднані за допомогою заклепочних з'єднань з пластинами 4 боковими стінками та з килимом 1 за допомогою різьбового з'єднання основами Ущільнюючий затвор 3 встановлено у зазорі між стінкою резервуару та вузлом кріплення 2, у вигляді двох пластин, і з'єднано за допомогою різьбового з'єднання з вузлом кріплення Монтаж понтона здійснюється таким чином На монтажній опорі (не показано) збирають килим Фіг 2 1 з окремих секторів Плоскі пластини 4 із закріпленими на них ребрами жорсткості 6 згинають на МІСЦІ на потрібний радіус і встановлюють на килим 1 На МІСЦІ згину пластини 4 (з боку стінки резервуару) закріплено ребра жорсткості, до пластин 4 кріплять пластини 5 на відстані L від стінки резервуару Потім ОСНОВИ ребер жорсткості 6 з'єднують з килимом 1 Приєднані до килима 1 і з'єднані між собою пластини 4, а також прилаштовані до них пластини 5 утворюють вузол кріплення 2 У зазор між вузлом кріплення 2 та стінкою резервуару встановлено ущільнюючий затвор 3, який з'єднаний з вузлом кріплення 2 за допомогою різьбового з'єднання При заповненні (спорожненні) резервуару продуктом, що зберігається, понтон рухається разом із рівнем продукту відносно стінки резервуару ДЖЕРЕЛА ІНФОРМАЦІЇ 1 Патент РФ №2136564, кл В 65 D 88/34, заяв 06 04 98 2 Патент РФ № 2053176, кл В 65 D 88/34, заяв 24 06 93 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71

Дивитися

Додаткова інформація

Назва патенту англійською

Pontoon for vertical cylindrical reservoir keeping oil and oil products

Автори англійською

Ivanov Serhii Vitaliiovych, Zubchenko Oleksandr Mykolaiovych, Svyryd Mykhailo Mykolaiovych

Назва патенту російською

Понтон для вертикального цилиндрического резервуара для хранения нефти и нефтепродуктов

Автори російською

Иванов Сергей Витальевич, Зубченко Александр Николаевич, Свирид Михаил Николаевич

МПК / Мітки

МПК: B65D 88/34

Мітки: резервуара, нафтопродуктів, понтон, вертикального, зберігання, циліндричного, нафти
