Суміш термопластичного матеріалу для нанесення горизонтальної розмітки доріг

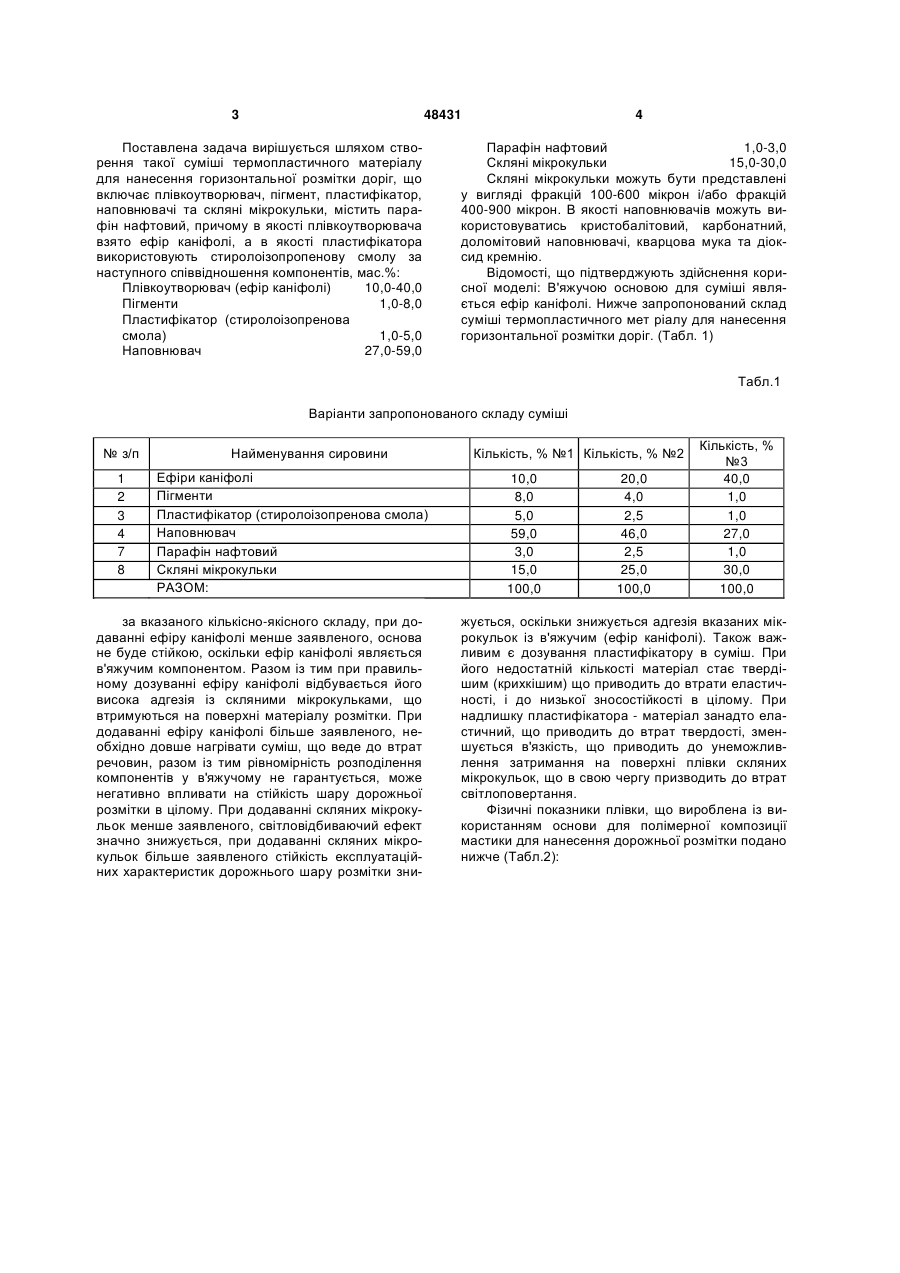

1. Суміш термопластичного матеріалу для нанесення горизонтальної розмітки доріг, яка містить плівкоутворювач, пігмент, пластифікатор, наповнювачі та скляні мікрокульки, яка відрізняється тим, що додатково містить парафін нафтовий, причому як плівкоутворювач використовують ефір каніфолі, а як пластифікатор використовують стироло-ізопропенову смолу за наступного співвідношення компонентів, мас.%: 3 48431 Поставлена задача вирішується шляхом створення такої суміші термопластичного матеріалу для нанесення горизонтальної розмітки доріг, що включає плівкоутворювач, пігмент, пластифікатор, наповнювачі та скляні мікрокульки, містить парафін нафтовий, причому в якості плівкоутворювача взято ефір каніфолі, а в якості пластифікатора використовують стиролоізопропенову смолу за наступного співвідношення компонентів, мас.%: Плівкоутворювач (ефір каніфолі) 10,0-40,0 Пігменти 1,0-8,0 Пластифікатор (стиролоізопренова смола) 1,0-5,0 Наповнювач 27,0-59,0 4 Парафін нафтовий 1,0-3,0 Скляні мікрокульки 15,0-30,0 Скляні мікрокульки можуть бути представлені у вигляді фракцій 100-600 мікрон і/або фракцій 400-900 мікрон. В якості наповнювачів можуть використовуватись кристобалітовий, карбонатний, доломітовий наповнювачі, кварцова мука та діоксид кремнію. Відомості, що підтверджують здійснення корисної моделі: В'яжучою основою для суміші являється ефір каніфолі. Нижче запропонований склад суміші термопластичного мет ріалу для нанесення горизонтальної розмітки доріг. (Табл. 1) Табл.1 Варіанти запропонованого складу суміші № з/п 1 2 3 4 7 8 Найменування сировини Ефіри каніфолі Пігменти Пластифікатор (стиролоізопренова смола) Наповнювач Парафін нафтовий Скляні мікрокульки РАЗОМ: за вказаного кількісно-якісного складу, при додаванні ефіру каніфолі менше заявленого, основа не буде стійкою, оскільки ефір каніфолі являється в'яжучим компонентом. Разом із тим при правильному дозуванні ефіру каніфолі відбувається його висока адгезія із скляними мікрокульками, що втримуються на поверхні матеріалу розмітки. При додаванні ефіру каніфолі більше заявленого, необхідно довше нагрівати суміш, що веде до втрат речовин, разом із тим рівномірність розподілення компонентів у в'яжучому не гарантується, може негативно впливати на стійкість шару дорожньої розмітки в цілому. При додаванні скляних мікрокульок менше заявленого, світловідбиваючий ефект значно знижується, при додаванні скляних мікрокульок більше заявленого стійкість експлуатаційних характеристик дорожнього шару розмітки зни Кількість, % №1 Кількість, % №2 10,0 8,0 5,0 59,0 3,0 15,0 100,0 20,0 4,0 2,5 46,0 2,5 25,0 100,0 Кількість, % №3 40,0 1,0 1,0 27,0 1,0 30,0 100,0 жується, оскільки знижується адгезія вказаних мікрокульок із в'яжучим (ефір каніфолі). Також важливим є дозування пластифікатору в суміш. При його недостатній кількості матеріал стає твердішим (крихкішим) що приводить до втрати еластичності, і до низької зносостійкості в цілому. При надлишку пластифікатора - матеріал занадто еластичний, що приводить до втрат твердості, зменшується в'язкість, що приводить до унеможливлення затримання на поверхні плівки скляних мікрокульок, що в свою чергу призводить до втрат світлоповертання. Фізичні показники плівки, що вироблена із використанням основи для полімерної композиції мастики для нанесення дорожньої розмітки подано нижче (Табл.2): 5 48431 6 Таблиця 2. Фізико-хімічні суміші термопластичного матеріалу для нанесення горизонтальної розмітки доріг. № з/п Найменування показника 1 2 1. Зовнішній вигляд після нанесення 2. 3. 4. 5. 6. 7. 8. 9. 10. Час затвердіння до ступеню 3, хв. Коефіцієнт дифузного відбиття (коефіцієнт яскравості) для розмітки білого кольору, % Стійкість до статичного впливу за температури (20±2)°С, годин: - води - трипроцентного водного розчину хлористого натрію - десятипроцентного водного розчину гідроксиду натрію (для розмічання автомобільних доріг з цементобетонним покриттям) 2 Адгезія до асфальтобетону, кгс/см 3 Густина, г/см Міцність покриття на удар по приладу типу У-1,см Здатність до розтікання при температурі нанесення, мм Температура розм'якшування, С, не менше Масова частка нелетких речовин, % Комп’ютерна верстка І.Скворцова Показник 3 Однорідна поверхня без усадочних тріщин, пухирів або відшарувань 15 Підписне 90 96 96 96 50 1,85 50 8-13 плюс 90 98-99 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
