Плавальний засіб
Номер патенту: 48594
Опубліковано: 25.03.2010
Автори: Агапєєв Дмитро Олександрович, Агапєєв Леонід Дмитрович
Формула / Реферат
1. Плавальний засіб, що містить кузов із сидіннями для людей, гребні колеса й педальний привод, з'єднаний ланцюговою передачею з віссю гребних коліс, який відрізняється тим, що гребні колеса виконані у вигляді кільцевих поплавців з лопатками, насаджених на загальну вісь, на якій шарнірно підвішений кузов, а його днище розташоване вище ватерлінії зазначених поплавців.
2. Плавальний засіб за п. 1, який відрізняється тим, що поплавці виконані у вигляді кільцевих пневматичних камер, на яких закріплені стрічки з лопатками.
Текст

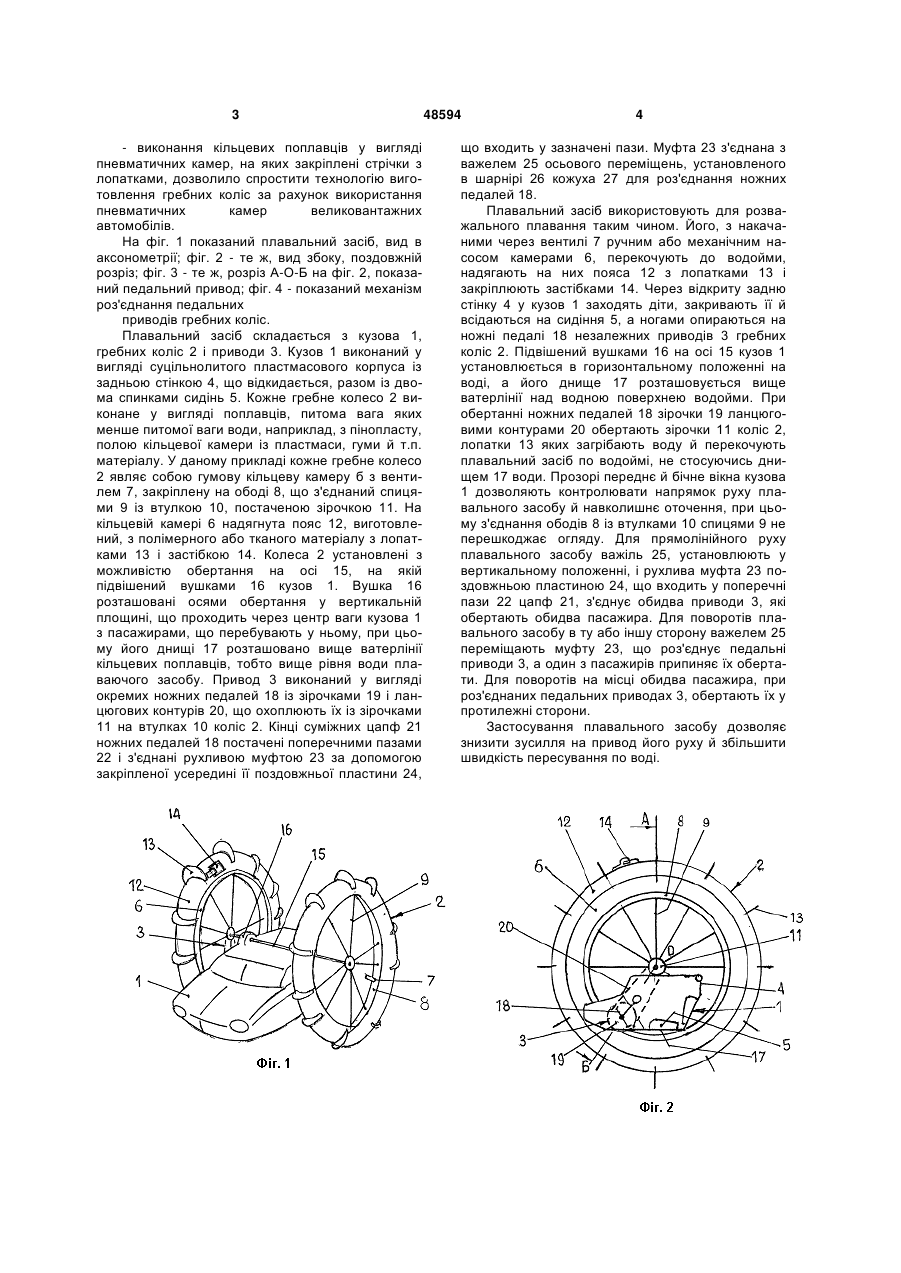

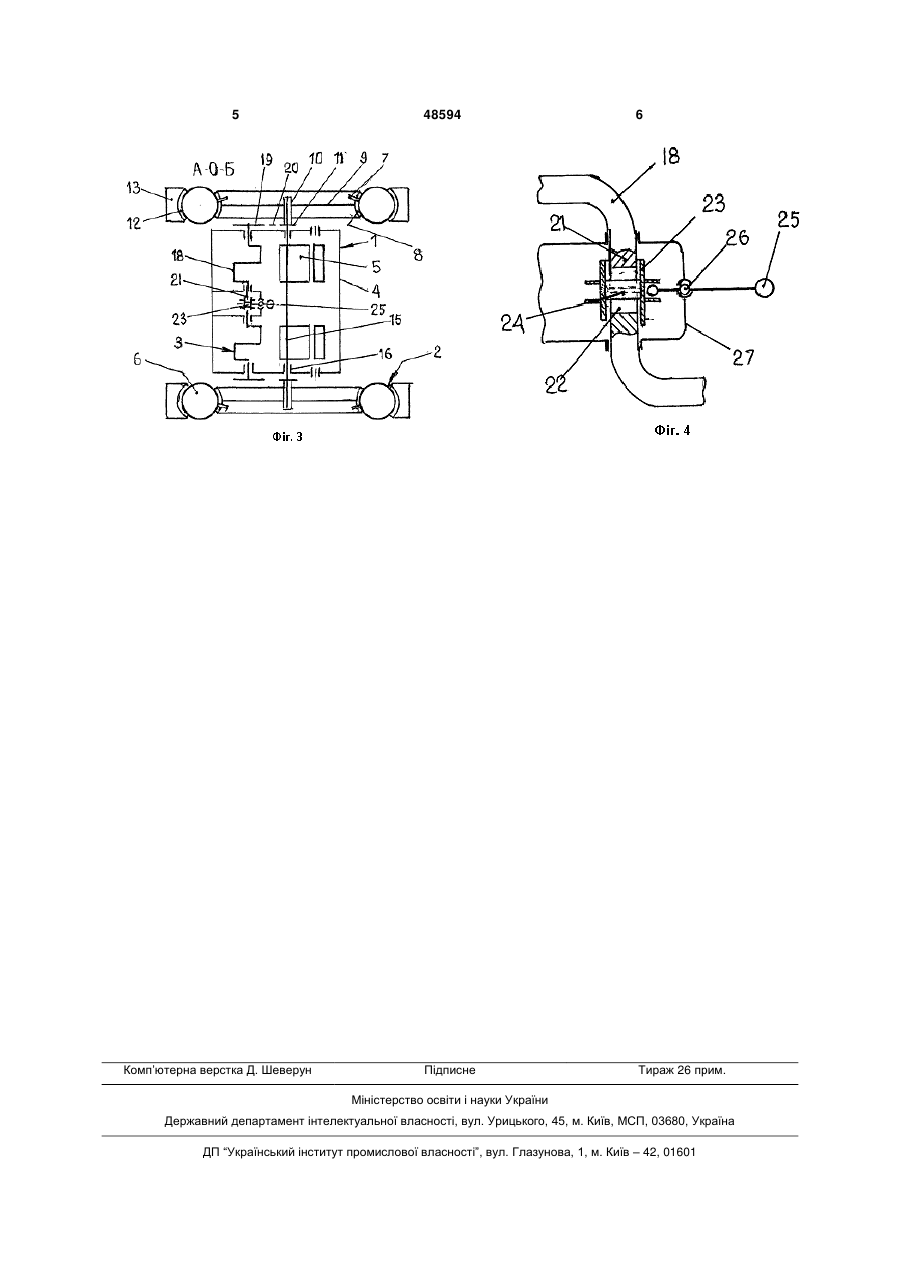

1. Плавальний засіб, що містить кузов із сидіннями для людей, гребні колеса й педальний 3 - виконання кільцевих поплавців у вигляді пневматичних камер, на яких закріплені стрічки з лопатками, дозволило спростити технологію виготовлення гребних коліс за рахунок використання пневматичних камер великовантажних автомобілів. На фіг. 1 показаний плавальний засіб, вид в аксонометрії; фіг. 2 - те ж, вид збоку, поздовжній розріз; фіг. 3 - те ж, розріз А-О-Б на фіг. 2, показаний педальний привод; фіг. 4 - показаний механізм роз'єднання педальних приводів гребних коліс. Плавальний засіб складається з кузова 1, гребних коліс 2 і приводи 3. Кузов 1 виконаний у вигляді суцільнолитого пластмасового корпуса із задньою стінкою 4, що відкидається, разом із двома спинками сидінь 5. Кожне гребне колесо 2 виконане у вигляді поплавців, питома вага яких менше питомої ваги води, наприклад, з пінопласту, полою кільцевої камери із пластмаси, гуми й т.п. матеріалу. У даному прикладі кожне гребне колесо 2 являє собою гумову кільцеву камеру б з вентилем 7, закріплену на ободі 8, що з'єднаний спицями 9 із втулкою 10, постаченою зірочкою 11. На кільцевій камері 6 надягнута пояс 12, виготовлений, з полімерного або тканого матеріалу з лопатками 13 і застібкою 14. Колеса 2 установлені з можливістю обертання на осі 15, на якій підвішений вушками 16 кузов 1. Вушка 16 розташовані осями обертання у вертикальній площині, що проходить через центр ваги кузова 1 з пасажирами, що перебувають у ньому, при цьому його днищі 17 розташовано вище ватерлінії кільцевих поплавців, тобто вище рівня води плаваючого засобу. Привод 3 виконаний у вигляді окремих ножних педалей 18 із зірочками 19 і ланцюгових контурів 20, що охоплюють їх із зірочками 11 на втулках 10 коліс 2. Кінці суміжних цапф 21 ножних педалей 18 постачені поперечними пазами 22 і з'єднані рухливою муфтою 23 за допомогою закріпленої усередині її поздовжньої пластини 24, 48594 4 що входить у зазначені пази. Муфта 23 з'єднана з важелем 25 осьового переміщень, установленого в шарнірі 26 кожуха 27 для роз'єднання ножних педалей 18. Плавальний засіб використовують для розважального плавання таким чином. Його, з накачаними через вентилі 7 ручним або механічним насосом камерами 6, перекочують до водойми, надягають на них пояса 12 з лопатками 13 і закріплюють застібками 14. Через відкриту задню стінку 4 у кузов 1 заходять діти, закривають її й всідаються на сидіння 5, а ногами опираються на ножні педалі 18 незалежних приводів 3 гребних коліс 2. Підвішений вушками 16 на осі 15 кузов 1 установлюється в горизонтальному положенні на воді, а його днище 17 розташовується вище ватерлінії над водною поверхнею водойми. При обертанні ножних педалей 18 зірочки 19 ланцюговими контурами 20 обертають зірочки 11 коліс 2, лопатки 13 яких загрібають воду й перекочують плавальний засіб по водоймі, не стосуючись днищем 17 води. Прозорі переднє й бічне вікна кузова 1 дозволяють контролювати напрямок руху плавального засобу й навколишнє оточення, при цьому з'єднання ободів 8 із втулками 10 спицями 9 не перешкоджає огляду. Для прямолінійного руху плавального засобу важіль 25, установлюють у вертикальному положенні, і рухлива муфта 23 поздовжньою пластиною 24, що входить у поперечні пази 22 цапф 21, з'єднує обидва приводи 3, які обертають обидва пасажира. Для поворотів плавального засобу в ту або іншу сторону важелем 25 переміщають муфту 23, що роз'єднує педальні приводи 3, а один з пасажирів припиняє їх обертати. Для поворотів на місці обидва пасажира, при роз'єднаних педальних приводах 3, обертають їх у протилежні сторони. Застосування плавального засобу дозволяє знизити зусилля на привод його руху й збільшити швидкість пересування по воді. 5 Комп’ютерна верстка Д. Шеверун 48594 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
