Спосіб фарбування поліакрилонітрильних матеріалів

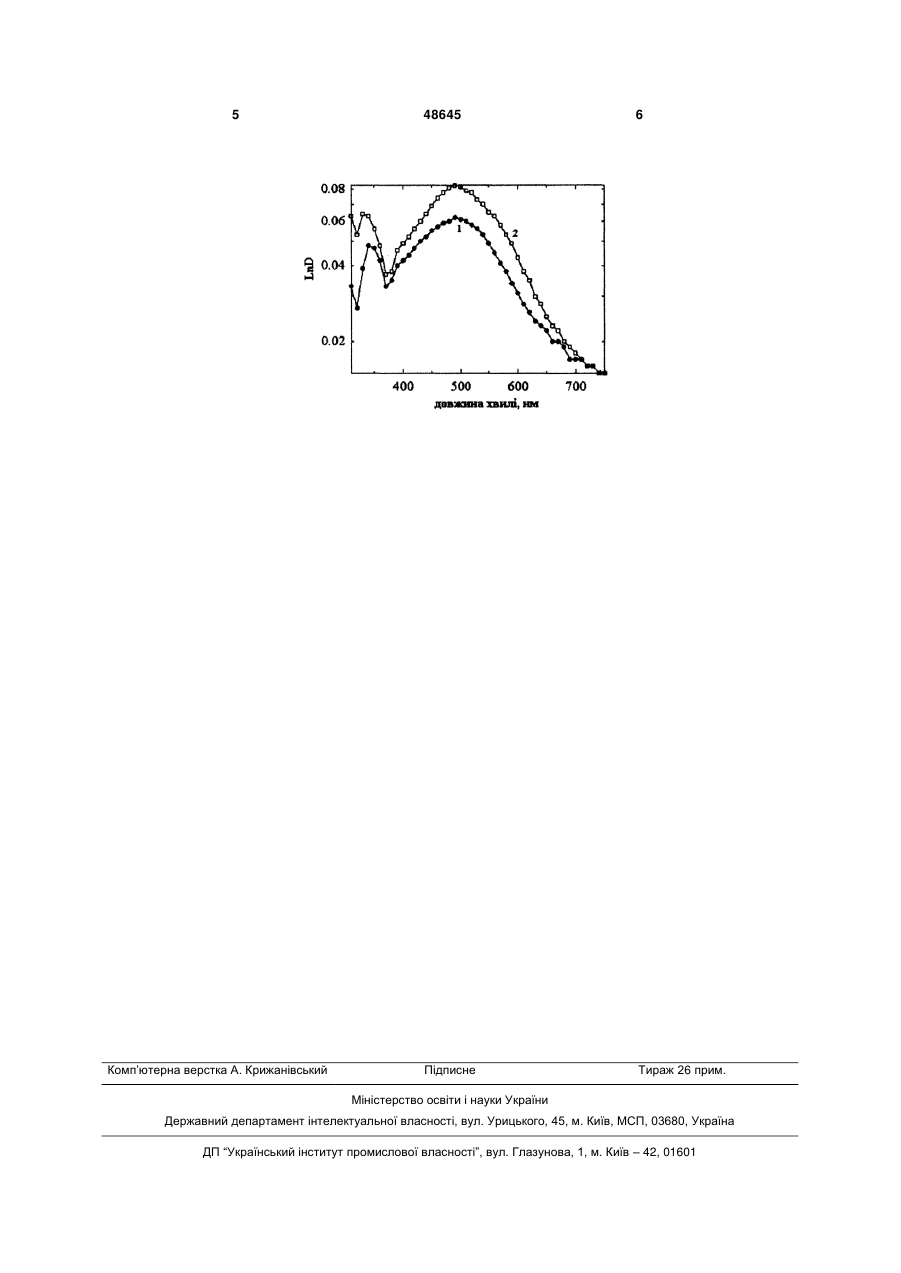

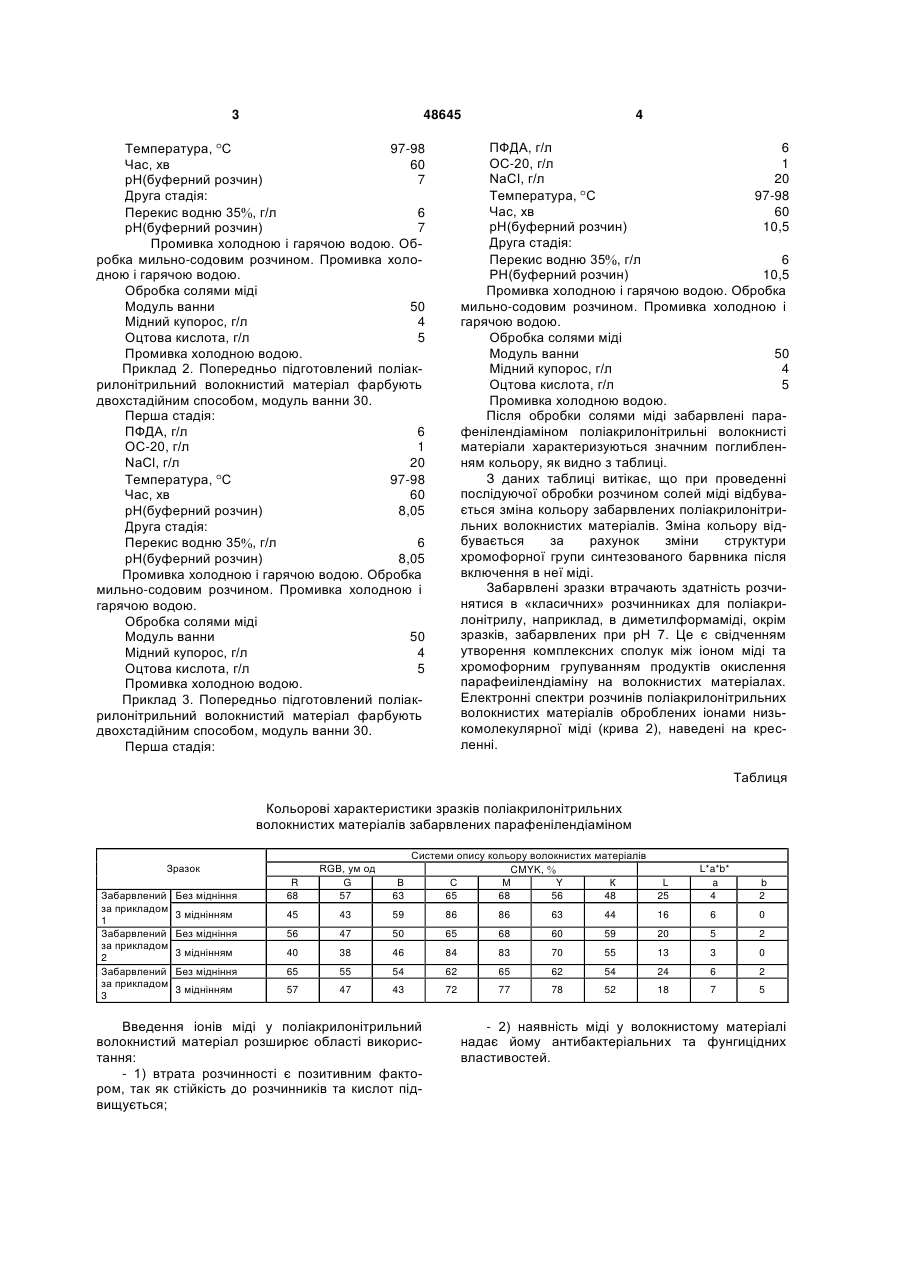

Спосіб фарбування поліакрилонітрильних волокнистих матеріалів, при якому здійснюють окислювальний синтез барвника парафенілендіаміну або суміші на його основі, який відрізняється тим, що після окислювального синтезу барвника здійснюють обробку розчином мідьвмісної сполуки. (19) (21) u200910672 (22) 22.10.2009 (24) 25.03.2010 (46) 25.03.2010, Бюл.№ 6, 2010 р. (72) ГАРАНІНА ОЛЬГА ОЛЕКСАНДРІВНА, РОМАНКЕВИЧ ЯРОСЛАВ ОЛЕГОВИЧ, РОМАНКЕВИЧ ОЛЕГ ВОЛОДИМИРОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 48645 4 ПФДА, г/л 6 ОС-20, г/л 1 NaCI, г/л 20 Температура, С 97-98 Час, хв 60 рН(буферний розчин) 10,5 Друга стадія: Перекис водню 35 , г/л 6 РН(буферний розчин) 10,5 Промивка холодною і гарячою водою. Обробка мильно-содовим розчином. Промивка холодною і гарячою водою. Обробка солями міді Модуль ванни 50 Мідний купорос, г/л 4 Оцтова кислота, г/л 5 Промивка холодною водою. Після обробки солями міді забарвлені парафенілендіаміном поліакрилонітрильні волокнисті матеріали характеризуються значним поглибленням кольору, як видно з таблиці. З даних таблиці витікає, що при проведенні послідуючої обробки розчином солей міді відбувається зміна кольору забарвлених поліакрилонітрильних волокнистих матеріалів. Зміна кольору відбувається за рахунок зміни структури хромофорної групи синтезованого барвника після включення в неї міді. Забарвлені зразки втрачають здатність розчинятися в «класичних» розчинниках для поліакрилонітрилу, наприклад, в диметилформаміді, окрім зразків, забарвлених при рН 7. Це є свідченням утворення комплексних сполук між іоном міді та хромофорним групуванням продуктів окислення парафеиілендіаміну на волокнистих матеріалах. Електронні спектри розчинів поліакрилонітрильних волокнистих матеріалів оброблених іонами низькомолекулярної міді (крива 2), наведені на кресленні. Температура, С 97-98 Час, хв 60 pH(буферний розчин) 7 Друга стадія: Перекис водню 35 , г/л 6 pH(буферний розчин) 7 Промивка холодною і гарячою водою. Обробка мильно-содовим розчином. Промивка холодною і гарячою водою. Обробка солями міді Модуль ванни 50 Мідний купорос, г/л 4 Оцтова кислота, г/л 5 Промивка холодною водою. Приклад 2. Попередньо підготовлений поліакрилонітрильний волокнистий матеріал фарбують двохстадійним способом, модуль ванни 30. Перша стадія: ПФДА, г/л 6 ОС-20, г/л 1 NaCl, г/л 20 Температура, С 97-98 Час, хв 60 рН(буферний розчин) 8,05 Друга стадія: Перекис водню 35 , г/л 6 рН(буферний розчин) 8,05 Промивка холодною і гарячою водою. Обробка мильно-содовим розчином. Промивка холодною і гарячою водою. Обробка солями міді Модуль ванни 50 Мідний купорос, г/л 4 Оцтова кислота, г/л 5 Промивка холодною водою. Приклад 3. Попередньо підготовлений поліакрилонітрильний волокнистий матеріал фарбують двохстадійним способом, модуль ванни 30. Перша стадія: Таблиця Кольорові характеристики зразків поліакрилонітрильних волокнистих матеріалів забарвлених парафенілендіаміном Зразок Забарвлений за прикладом 1 Забарвлений за прикладом 2 Забарвлений за прикладом 3 Системи опису кольору волокнистих матеріалів CMYK, В С М Y К 63 65 68 56 48 L 25 L*a*b* a 4 b 2 Без мідніння R 68 RGB, ум од G 57 3 міднінням 45 43 59 86 86 63 44 16 6 0 Без мідніння 56 47 50 65 68 60 59 20 5 2 3 міднінням 40 38 46 84 83 70 55 13 3 0 Без мідніння 65 55 54 62 65 62 54 24 6 2 3 міднінням 57 47 43 72 77 78 52 18 7 5 Введення іонів міді у поліакрилонітрильний волокнистий матеріал розширює області використання: - 1) втрата розчинності є позитивним фактором, так як стійкість до розчинників та кислот підвищується; - 2) наявність міді у волокнистому матеріалі надає йому антибактеріальних та фунгицідних властивостей. 5 Комп’ютерна верстка А. Крижанівський 48645 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
