Прилад для визначення комплексного коефіцієнта відбиття у хвилеводі

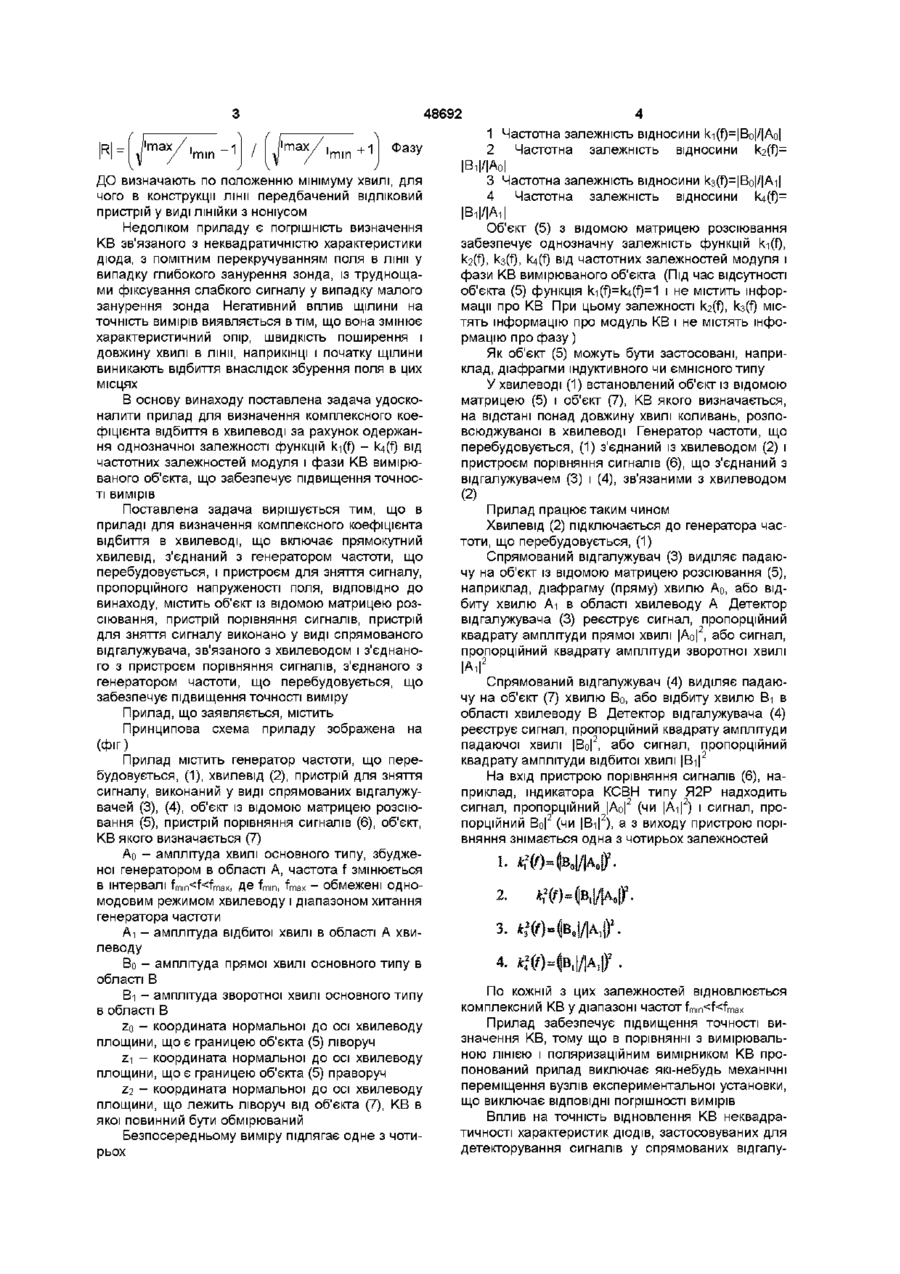

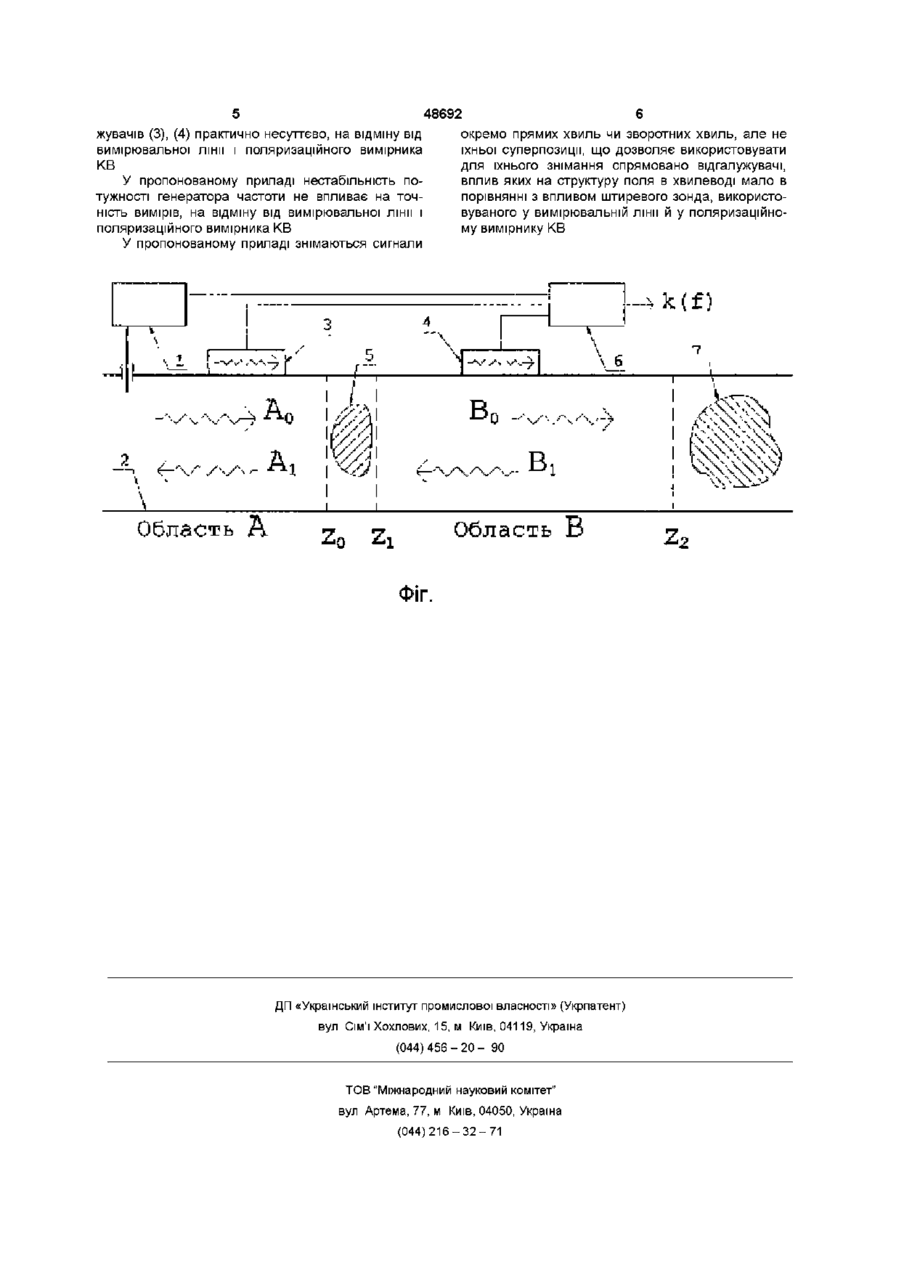

Прилад для визначення комплексного коефіцієнта відбиття у хвилеводі, що містить прямокутний хвилевід, з'єднаний з генератором частоти, що перестроюється, і пристроєм для зняття сигналу, пропорційного напруженості поля, який відрізняється тим, що має об'єкт із відомою матрицею розсіювання, пристрій порівняння сигналів, пристрій для зняття сигналу, що являє собою спрямований відгалужувач, зв'язаний із хвилеводом і пристроєм порівняння сигналів, з'єднаним з генератором частоти, що перестроюється розподілу поля по куту повороту навколо осі хвилеводу 3 цією метою в круглому хвилеводі розміщена обертова детекторна секція Недоліком приладу є погрішність визначення KB зв'язаного з неквадратичнетю характеристики діода Погрішність виміру фази зв'язана з роздільчею ВІДЛІКОВОГО пристрою по куту повороту Вимірювальна ЛІНІЯ, обрана як прототип (О С Милованов, Н П Собенин Техніка надвисоких частот М Атомиздат, 1980), призначена для виміру KB методом дослідження розподілу поля уздовж лінії і являє собою відрізок прямокутного хвилеводу з подовжньою щілиною в широкій СТІНЦІ для переміщення зонда Звичайно застосовується зонд штиревого типу, що збуджується електричною складовою поля в лінії, куди він пропускається одним своїм кінцем Другий кінець зонда з'єднаний з центральним провідником коаксіального резонатора, для настроювання якого передбачений рухливий короткозамикатель Методика виміру модуля KB ґрунтується на визначенні максимальної і мінімальної амплітуд електричного поля в лінії Інформація про значення амплітуди електричного поля в МІСЦІ положення зонда виходить шляхом перетворення СВЧ сигналу в постійний струм, обумовлений співвідношенням і=Ь Еа, де і - ВІДЛІК по шкалі індикатора, b - коефіцієнт пропорційності, а - коефіцієнт, що залежить від властивостей діода в детекторній секції У детекторних секціях вимірювальних ЛІНІЙ застосовують діоди з квадратичною залежністю струму від напруги (а=2), тоді модуль KB знаходиться по формулі (О 00 48692 max 'mm -1 max 'mm +1 Фазу ДО визначають по положенню мінімуму хвилі, для чого в конструкції лінії передбачений ВІДЛІКОВИЙ пристрій у виді ЛІНІЙКИ з ноніусом Недоліком приладу є погрішність визначення KB зв'язаного з неквадратичністю характеристики діода, з помітним перекручуванням поля в лінії у випадку глибокого занурення зонда, із труднощами фіксування слабкого сигналу у випадку малого занурення зонда Негативний вплив щілини на точність вимірів виявляється в тім, що вона змінює характеристичний опір, швидкість поширення і довжину хвилі в лінії, наприкінці і початку щілини виникають відбиття внаслідок збурення поля в цих місцях В основу винаходу поставлена задача удосконалити прилад для визначення комплексного коефіцієнта відбиття в хвилеводі за рахунок одержання однозначної залежності функцій ki(f) - кд(т) від частотних залежностей модуля і фази KB вимірюваного об'єкта, що забезпечує підвищення точності вимірів Поставлена задача вирішується тим, що в приладі для визначення комплексного коефіцієнта відбиття в хвилеводі, що включає прямокутний хвилевід, з'єднаний з генератором частоти, що перебудовується, і пристроєм для зняття сигналу, пропорційного напруженості поля, ВІДПОВІДНО ДО винаходу, містить об'єкт із відомою матрицею розсіювання, пристрій порівняння сигналів, пристрій для зняття сигналу виконано у виді спрямованого відгалужувача, зв'язаного з хвилеводом і з'єднаного з пристроєм порівняння сигналів, з'єднаного з генератором частоти, що перебудовується, що забезпечує підвищення точності виміру Прилад, що заявляється, містить Принципова схема приладу зображена на (фіг) Прилад містить генератор частоти, що перебудовується, (1), хвилевід (2), пристрій для зняття сигналу, виконаний у виді спрямованих відгалужувачей (3), (4), об'єкт із відомою матрицею розсіювання (5), пристрій порівняння сигналів (6), об'єкт, KB якого визначається (7) Ао - амплітуда хвилі основного типу, збудженої генератором в області А, частота f змінюється В і н т е р в а л і frnin
