Зуб ковша екскаватора

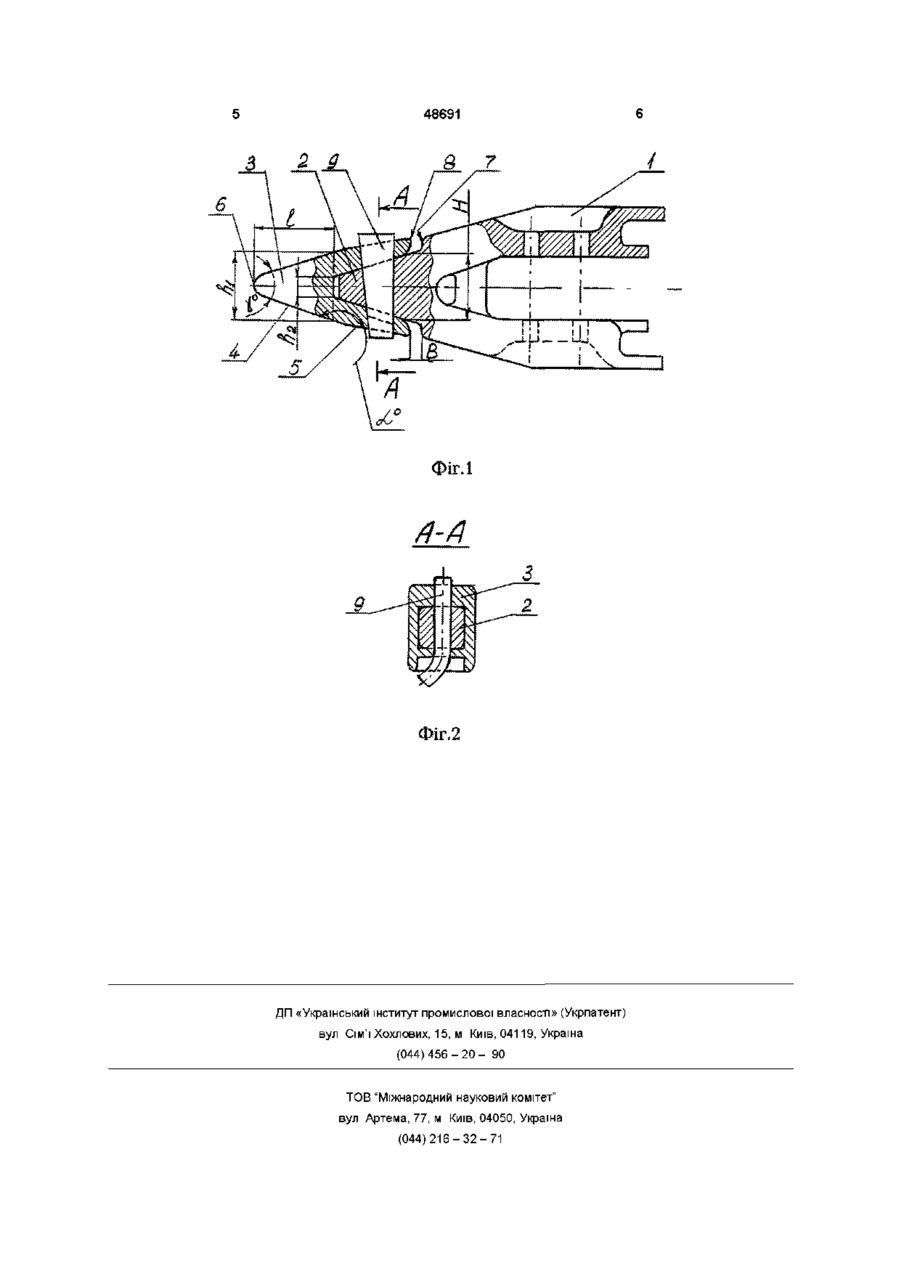

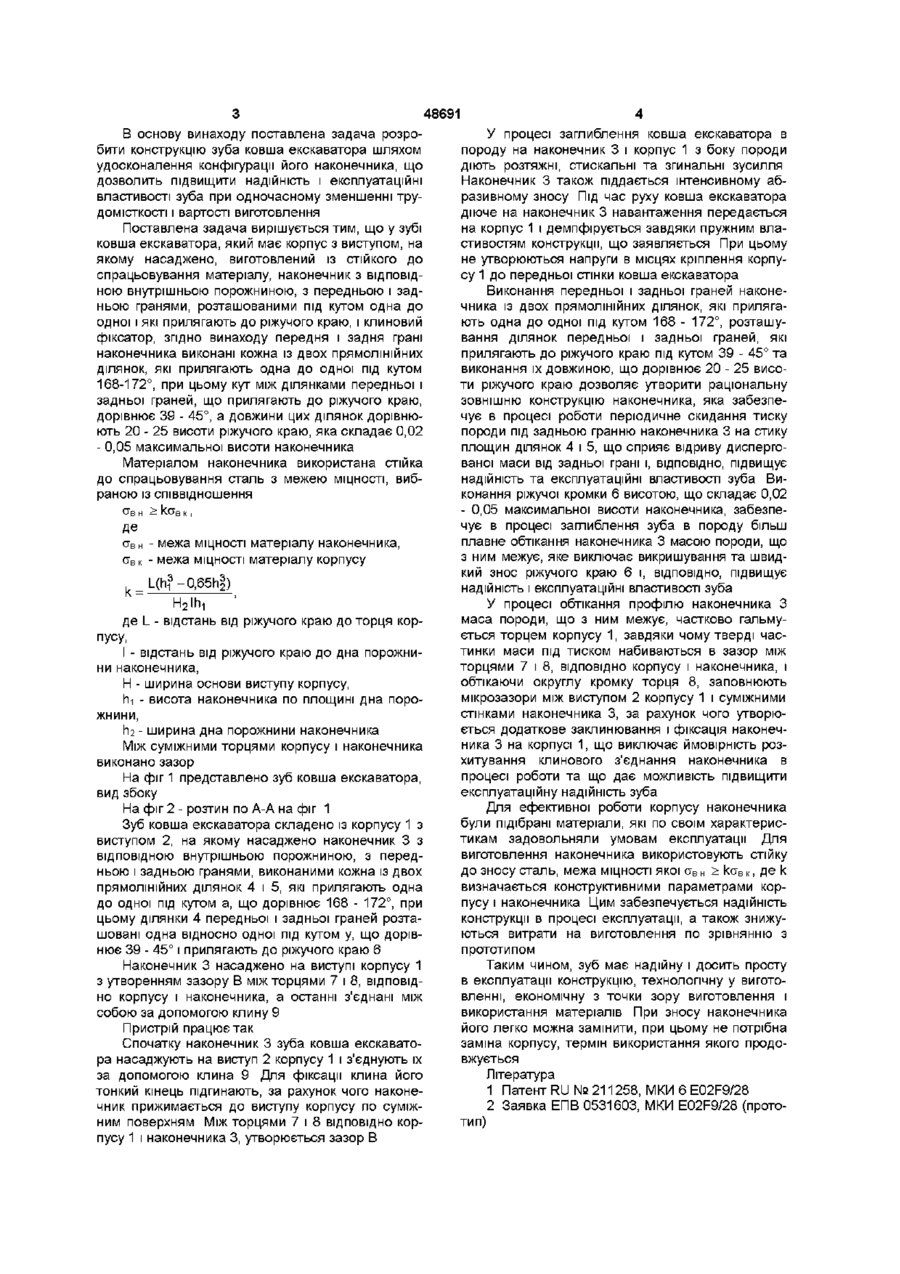

1 Зуб ковша екскаватора, що містить корпус з виступом, на якому насаджено виготовлений із стійкого до спрацьовування матеріалу наконечник з ВІДПОВІДНОЮ внутрішньою порожниною, з передньою і задньою гранями, розташованими під кутом одна до одної і які прилягають до різального краю, і клиновий фіксатор, який відрізняється тим, що передня і задня грані наконечника виконані кожна із двох прямолінійних ділянок, які прилягають одна до одної під кутом 168 - 172°, при цьому кут між ділянками передньої і задньої граней, які прилягають до різального краю, дорівнює 39 - 45°, а довжини цих ділянок у 20 - 25 разів перевищують ви авк Винахід відноситься до області розробки і переміщення ґрунтів, а саме, до деталей робочих органів екскаваторів Відомий зуб [1] ковша екскаватора, що має адаптер, на КІНЦІ ЯКОГО Є направляючий виступ, робочий орган, що складається із двох елементів, один із яких є коронка, виконана із стійкого до спрацьовування матеріалу, а другим елементом СПІВВІСНО розташований демпфер, задня частина якого закріплена на направляючому виступі адаптера, а передня частина виконана у вигляді наконечника, який звужується і на якому закріплена коронка із забезпеченням можливості їх нероз'ємного з'єднання Демпфер і коронка виготовлені із матеріалів з різними межами текучості Таким чином, робочий орган зуба складено із декількох взаємодіючих елементів і тому є складним і трудомістким у виготовлені і дорогим через те, що для нероз'ємного з'єднання демпфера і - межа МІЦНОСТІ матеріалу корпусу, к= -0,65hl) де L - відстань від різального краю до торця корпусу, І - відстань від різального краю до дна порожнини наконечника, Н - ширина основи виступу корпусу, ги - висота наконечника по площині дна порожнини, гі2 - ширина дна порожнини наконечника З Зуб ковша екскаватора по п 1, який відрізняється тим, що між суміжними торцями корпусу і наконечника утворено зазор коронки використовуються дефіцитні матеріали і неможлива заміна коронки та повторне використання демпфера Найбільш близьким пристроєм до того, що заявляється є зуб [2] для землерийної машини, прийнятий за прототип Зуб складено із корпуса, що має на КІНЦІ ви ступ, на якому насаджено наконечник з ВІДПОВІДНОЮ внутрішньою порожниною Наконечник виготовлено з матеріалу стійкого до спрацьовування З'єднання наконечника і корпусу відбувається за допомогою клина Наконечник має передню і задню грані, розташовані під кутом одна до одної, які прилягають до ріжучого краю У цій конструкції наконечник має нераціональну конфігурацію, що робить його надто масивним Це, в свою чергу, призводе до зниження надійності і експлуатаційних властивостей зуба, збільшенню трудомісткості і вартості його виготовлення (О 00 48691 В основу винаходу поставлена задача розробити конструкцію зуба ковша екскаватора шляхом удосконалення конфігурації його наконечника, що дозволить підвищити надійність і експлуатаційні властивості зуба при одночасному зменшенні трудомісткості і вартості виготовлення Поставлена задача вирішується тим, що у зубі ковша екскаватора, який має корпус з виступом, на якому насаджено, виготовлений із стійкого до спрацьовування матеріалу, наконечник з ВІДПОВІДНОЮ внутрішньою порожниною, з передньою і задньою гранями, розташованими під кутом одна до одної і які прилягають до ріжучого краю, і клиновий фіксатор, згідно винаходу передня і задня грані наконечника виконані кожна із двох прямолінійних ділянок, які прилягають одна до одної під кутом 168-172°, при цьому кут між ділянками передньої і задньої граней, що прилягають до ріжучого краю, дорівнює 39 - 45°, а довжини цих ділянок дорівнюють 20 - 25 висоти ріжучого краю, яка складає 0,02 - 0,05 максимальної висоти наконечника Матеріалом наконечника використана стійка до спрацьовування сталь з межею МІЦНОСТІ, вибраною із співвідношення С в н ^ К С В к, Де а в н - межа МІЦНОСТІ матеріалу наконечника, а в к - межа МІЦНОСТІ матеріалу корпусу L(h13-0,65h^) к= H2lh1 де L - відстань від ріжучого краю до торця корпусу, І - відстань від ріжучого краю до дна порожнини наконечника, Н - ширина основи виступу корпусу, hi - висота наконечника по площині дна порожнини, гі2 - ширина дна порожнини наконечника Між суміжними торцями корпусу і наконечника виконано зазор На фіг 1 представлено зуб ковша екскаватора, вид збоку На фіг 2 - розтин по А-А на фіг 1 Зуб ковша екскаватора складено із корпусу 1 з виступом 2, на якому насаджено наконечник 3 з ВІДПОВІДНОЮ внутрішньою порожниною, з передньою і задньою гранями, виконаними кожна із двох прямолінійних ділянок 4 і 5, які прилягають одна до одної під кутом а, що дорівнює 168 - 172°, при цьому ділянки 4 передньої і задньої граней розташовані одна відносно одної під кутом у, що дорівнює 39 - 45° і прилягають до ріжучого краю 6 Наконечник 3 насаджено на виступі корпусу 1 з утворенням зазору В між торцями 7 і 8, ВІДПОВІДНО корпусу і наконечника, а останні з'єднані між собою за допомогою клину 9 Пристрій працює так Спочатку наконечник 3 зуба ковша екскаватора насаджують на виступ 2 корпусу 1 і з'єднують їх за допомогою клина 9 Для фіксації клина його тонкий кінець підгинають, за рахунок чого наконечник прижимається до виступу корпусу по суміжним поверхням Між торцями 7 і 8 ВІДПОВІДНО корпусу 1 і наконечника 3, утворюється зазор В У процесі заглиблення ковша екскаватора в породу на наконечник 3 і корпус 1 з боку породи діють розтяжні, стискальні та згинальні зусилля Наконечник 3 також піддається інтенсивному абразивному зносу Під час руху ковша екскаватора діюче на наконечник 3 навантаження передається на корпус 1 і демпфірується завдяки пружним властивостям конструкції, що заявляється При цьому не утворюються напруги в місцях кріплення корпусу 1 до передньої стінки ковша екскаватора Виконання передньої і задньої граней наконечника із двох прямолінійних ділянок, які прилягають одна до одної під кутом 168 - 172°, розташування ділянок передньої і задньої граней, які прилягають до ріжучого краю під кутом 39 - 45° та виконання їх довжиною, що дорівнює 20 - 25 висоти ріжучого краю дозволяє утворити раціональну зовнішню конструкцію наконечника, яка забезпечує в процесі роботи періодичне скидання тиску породи під задньою гранню наконечника 3 на стику площин ділянок 4 і 5, що сприяє відриву диспергованої маси від задньої грані і, ВІДПОВІДНО, підвищує надійність та експлуатаційні властивості зуба Виконання ріжучої кромки 6 висотою, що складає 0,02 - 0,05 максимальної висоти наконечника, забезпечує в процесі заглиблення зуба в породу більш плавне обтікання наконечника 3 масою породи, що з ним межує, яке виключає викришування та швидкий знос ріжучого краю 6 і, ВІДПОВІДНО, підвищує надійність і експлуатаційні властивості зуба У процесі обтікання профілю наконечника З маса породи, що з ним межує, частково гальмується торцем корпусу 1, завдяки чому тверді частинки маси під тиском набиваються в зазор між торцями 7 і 8, ВІДПОВІДНО корпусу і наконечника, і обтікаючи округлу кромку торця 8, заповнюють мікрозазори між виступом 2 корпусу 1 і суміжними стінками наконечника 3, за рахунок чого утворюється додаткове заклинювання і фіксація наконечника 3 на корпусі 1, що виключає ймовірність розхитування клинового з'єднання наконечника в процесі роботи та що дає можливість підвищити експлуатаційну надійність зуба Для ефективної роботи корпусу наконечника були підібрані матеріали, які по своїм характеристикам задовольняли умовам експлуатації Для виготовлення наконечника використовують стійку до зносу сталь, межа МІЦНОСТІ якої авн > ka B K , де k визначається конструктивними параметрами корпусу і наконечника Цим забезпечується надійність конструкції в процесі експлуатації, а також знижуються витрати на виготовлення по зрівнянню з прототипом Таким чином, зуб має надійну і досить просту в експлуатації конструкцію, технологічну у виготовленні, економічну з точки зору виготовлення і використання матеріалів При зносу наконечника його легко можна замінити, при цьому не потрібна заміна корпусу, термін використання якого продовжується Література 1 Патент RU № 211258, МКИ 6 E02F9/28 2 Заявка ЕПВ 0531603, МКИ E02F9/28 (прототип) 48691 ФІГ Л Фіг,2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
