Пристрій для вимірювання фази коефіцієнта відбиття

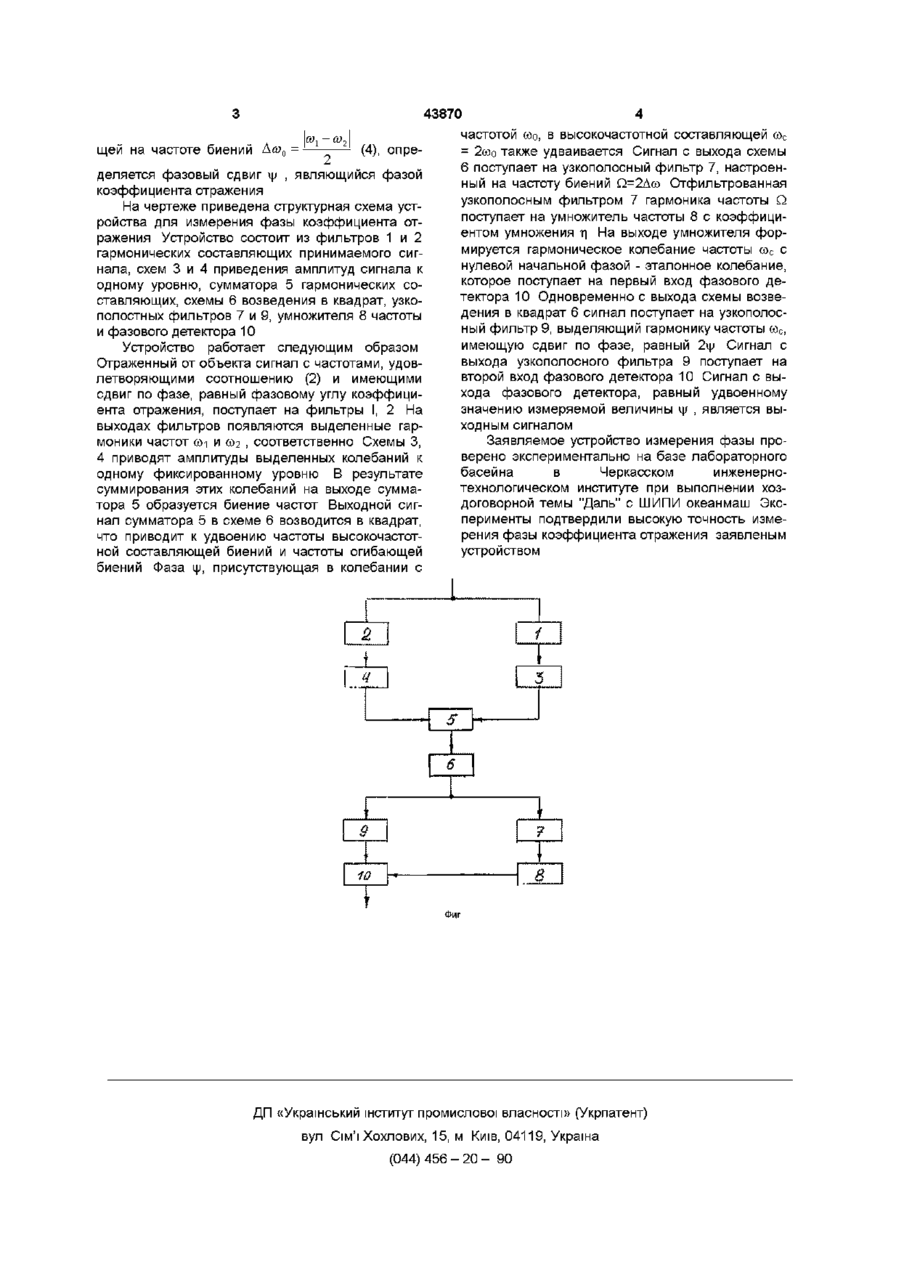

Устройство для измерения фазы коэффициента отражения, содержащее схемы приведения амплитуд сигнала к одному уровню, сумматор гармонических составляющих и схему возведения в квадрат, отличающееся тем, что оно снабжено двумя параллельно работающими фильтрами гармонических составляющих принимаемого сигнала, на объединенные входы которых поступает входной сигнал, выход первого фильтра соединен со входом первой схемы приведения амплитуд сигнала к одному уровню, выход которой подключен к первому входу сумматора, выход второго фильтра соединен со входом второй схемы приведения амплитуд сигнала к одному уровню, выход которой подключен к второму входу сумматора, выход сумматора подключен к схеме возведения в квадрат, выход которой подключен к объединенным входам первого и второго узкополосных фильтров, выход первого узкополосного фильтра соединен с умножителем частоты, выход которого подключен к первому входу фазового детектора, а выход второго узкополосного фильтра подключен к второму входу фазового детектора О Изобретение относится к области измерительной техники и может быть использовано в радиотехнике, акустике и гидроакустике для анализа характеристик, отражающих сигнал объектов по фазовому углу коэффициента отражения Известен двухчастотный фазовый радиодальномер в котором для измерения дальности до объектов используются два гармонических колебания на близких частотах «и и а 2 В данном уст> ройстве измеряемый параметр-задержка по времени х принятого колебания относительно переданного, - определяется из решения системы уравнений вида Л(р, = ю,т+щі= 1,2 Форм 1 где Лщ - разность фаз излучаемого и принятого колебания частоты , і = 1,2, і//- искомая фаза колебания, полученная при отражении К недостатку такого устройства измерений фазы \\і следует отнести неоднозначность определений Дф, 1=1,2, на величину кратную 2л Отмеченный недостаток приводит к неоднозначности в измерении как дальности до объекта, так и к ошибкам в определении фазы В предлагаемом устройстве указанный недос таток устраняется Для этого в качестве зондирующего сигнала также применяются два гармонических колебания близких по значению частот «и и юг, выбираемых так, что = 7] Форм 2 G)l где г\ - целое число Методом эхо-локации принимается отраженный сигнал, состоящий из суммы двух гармоник «и и юг, имеющих дополнительный сдвиг по фазе на величину \\і Задача изобретения - повышение точности измерения фазы коэффициента отражения, с исключением влияния на результат измерений расстояния до отражающего сигнал объекта Это достигается за счет того, что в устройстве из принятого сигнала, представляющего собой биения частот сої и юг, путем определения временного положения колебания средней частоты «і + (Уо £3) относительно колебаний огибаю2 00 го 43870 щей на частоте биений Л
