Прилад для електротерапії

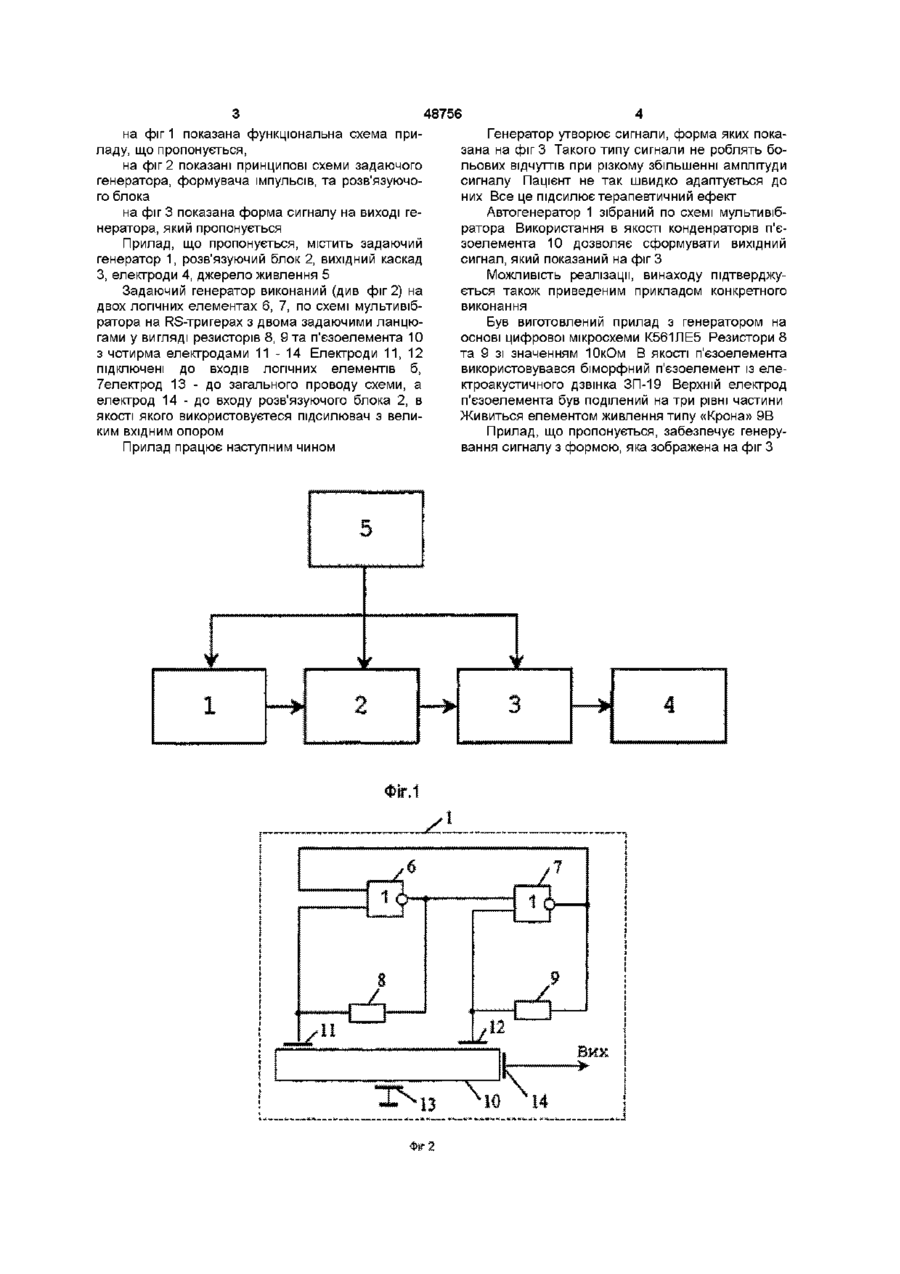

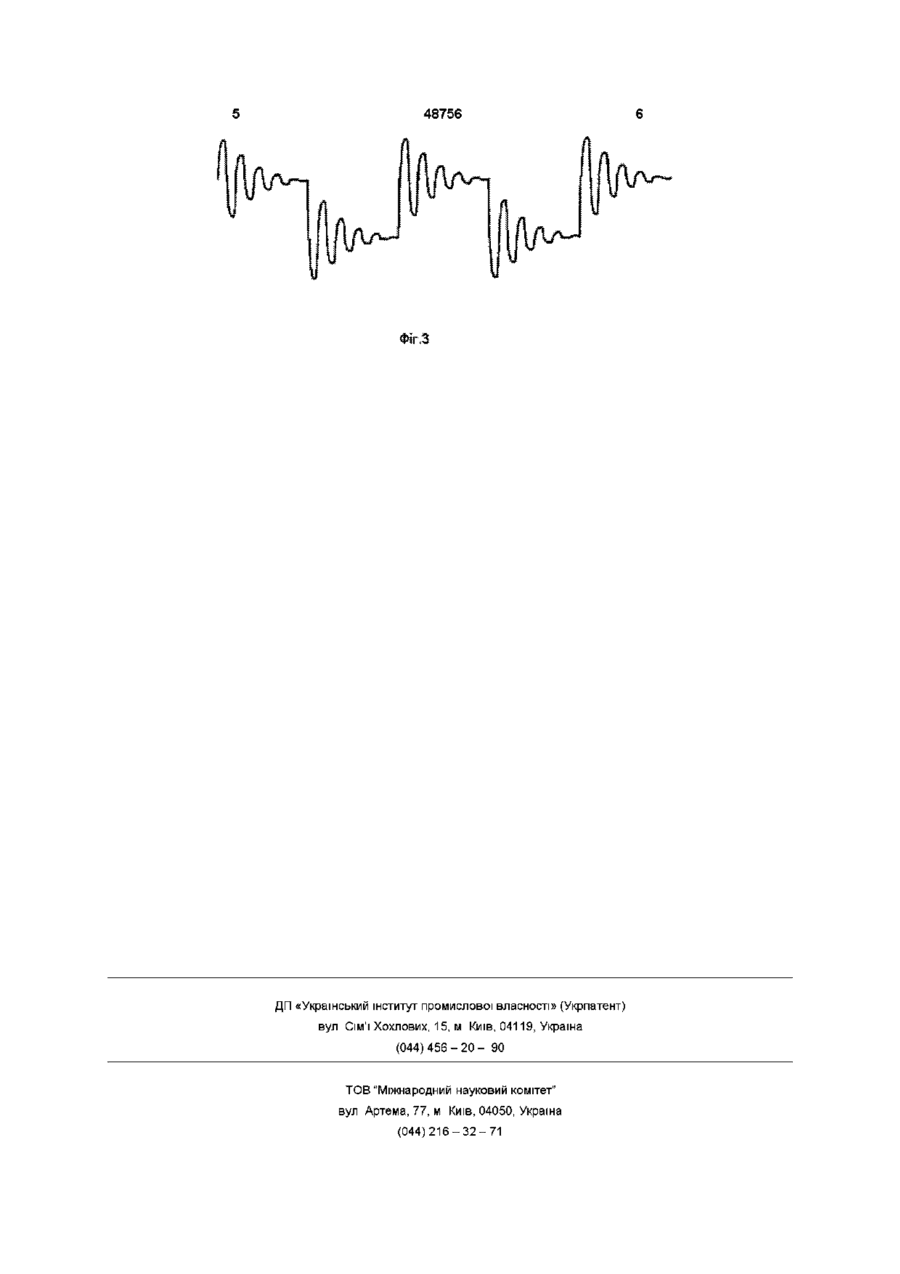

Прилад для електротерапії, який містить задавальний генератор електричних коливань, розв'язувальний блок, вихідний каскад, електроди, джерело живлення, який відрізняється тим, що задавальнии генератор виконаний на двох логічних елементах 2АБО-НІ за схемою мультивібратора на основі RS-тригера з часозадавальними ланцюгами у вигляді резисторів та конденсаторів в ланцюгах зворотного зв'язку кожного логічного елемента, причому як конденсатори використовуються п'єзоелемент з чотирма електродами, два з яких підключені до входу логічних елементів, третій - до загального проводу схеми, а четвертий - до входу розв'язувального блока Винахід належить до медичної техніки, зокрема, до фізіотерапевтичного обладнання, а саме, до приладів для електротерапії, і може бути використаний для ректальної та вапнальної фізіотерапії, електроанальгезії та ш Відомий прилад для електротерапії за авт св СРСР №1477426 (кл A61N 1/36, Бюл из, №17, 1989), який містить генератор, інтегратор, ключ, регулятор амплітуди, повторювач напруги, роздільний ланцюг, електроди, джерело живлення Недоліком цього приладу є відносна складність конструкції Відомий прилад-для електротерапії, зокрема, електроанальгезії за авт св СРСР №1163865 (кл A61N 1/34, Бюллетень изобретений, №24, 1985), який містить задаючий генератор, блок формування імпульсів, розв'язуючий блок, вихідний каскад, блок живлення, блок індикації, електроди Недоліком цього приладу є відносна складність конструкції Вказаний прилад найбільш близький до того, про який заявляється, і вибраний в якості прототипу В основу винаходу поставлена задача удосконалення приладу для електротерапії шляхом виконання автогенератора на двох логічних елементах 2АБО-НІ по схемі мультивібратора на основі RS-тригера з часозадаючими RC ланцюгами, причому в якості конденсаторів використовується п'єзоелемент з чотирма електродами Враховуючи, що п єзоелемент є не тільки конденсатором, але и резонансною електромеханічною системою, на вихідному електроді п'єзоелемента формується сигнал, який робить більш сильний терапевтичний вплив на пацієнта Прилад містить задаючий генератор електричних коливань, розв'язуючий блок, вихідний каскад, електроди, джерело живлення Прилад, що пропонується, відрізняється від прототипу тим, що задаючий генератор виконаний на двох логічних елементах 2АБО-НІ по схемі мультивібратора на основі RS-тригера з часозадаючими ланцюгами у вигляді резисторів та конденсаторів в ланцюгах зворотного зв'язку кожного логічного елемента, причому в якості конденсаторів використовується п'єзоелемент з чотирма електродами, два з яких підключені до входу логічних елементів, тритій - до загального проводу схеми, а четвертий - до входу розв'язуючого блока Кожна з вказаних ВІДМІННИХ ознак є необхідною, а всі разом - достатніми для досягнення технічного результату Технічним результатом цього винаходу є утворення такого електричного сигналу, який робить більш сильний терапевтичний вплив на пацієнта Саме таке виконання автогенератора та усього приладу дозволяє досягти технічного результату Винахід пояснюється кресленням, де (О ю 00 48756 на фіг 1 показана функціональна схема приладу, що пропонується, на фіг 2 показані принципові схеми задаючого генератора, формувача імпульсів, та розв'язуючого блока на фіг 3 показана форма сигналу на виході генератора, який пропонується Прилад, що пропонується, містить задаючий генератор 1, розв'язуючий блок 2, вихідний каскад З, електроди 4, джерело живлення 5 Задаючий генератор виконаний (див фіг 2) на двох логічних елементах 6, 7, по схемі мультивібратора на RS-тригерах з двома задаючими ланцюгами у вигляді резисторів 8, 9 та п'єзоелемента 10 з чотирма електродами 1 1 - 1 4 Електроди 11, 12 підключені до входів логічних елементів б, 7електрод 13 - до загального проводу схеми, а електрод 14 - до входу розв'язуючого блока 2, в якості якого використовуєтеся підсилювач з великим вхідним опором Прилад працює наступним чином Генератор утворює сигнали, форма яких показана на фіг 3 Такого типу сигнали не роблять больових відчуттів при різкому збільшенні амплітуди сигналу Пацієнт не так швидко адаптується до них Все це підсилює терапевтичний ефект Автогенератор 1 зібраний по схемі мультивібратора Використання в якості конденраторів п'єзоелемента 10 дозволяє сформувати вихідний сигнал, який показаний на фіг З Можливість реалізації, винаходу підтверджується також приведеним прикладом конкретного виконання Був виготовлений прилад з генератором на основі цифрової мікросхеми К561ЛЕ5 Резистори 8 та 9 зі значенням ЮкОм В якості п'єзоелемента використовувався біморфнии п'єзоелемент із електроакустичного дзвінка ЗП-19 Верхній електрод п'єзоелемента був поділений на три рівні частини Живиться елементом живлення типу «Крона» 9В Прилад, що пропонується, забезпечує генерування сигналу з формою, яка зображена на фіг З 48756 Фіг,З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
