Прилад для електротерапії

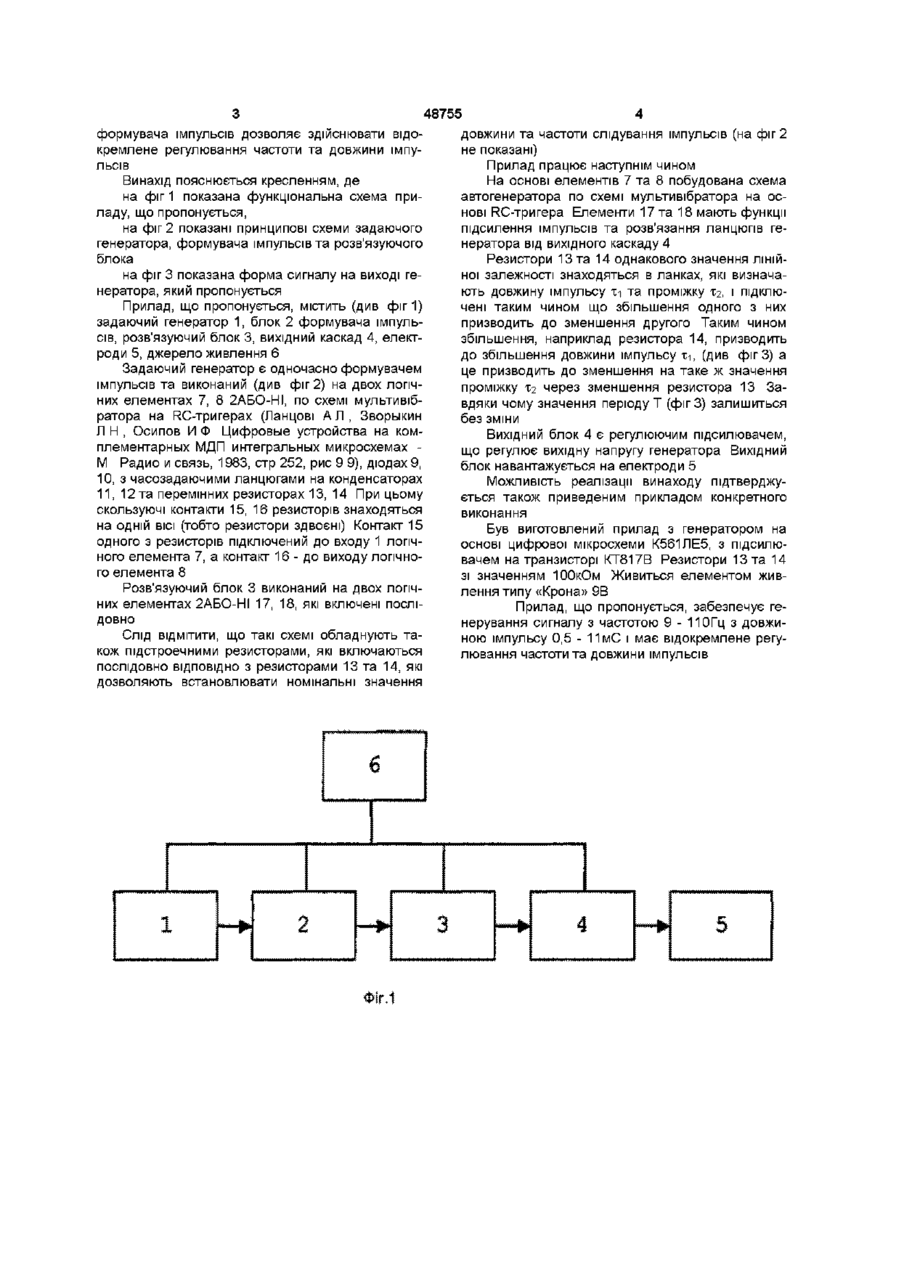

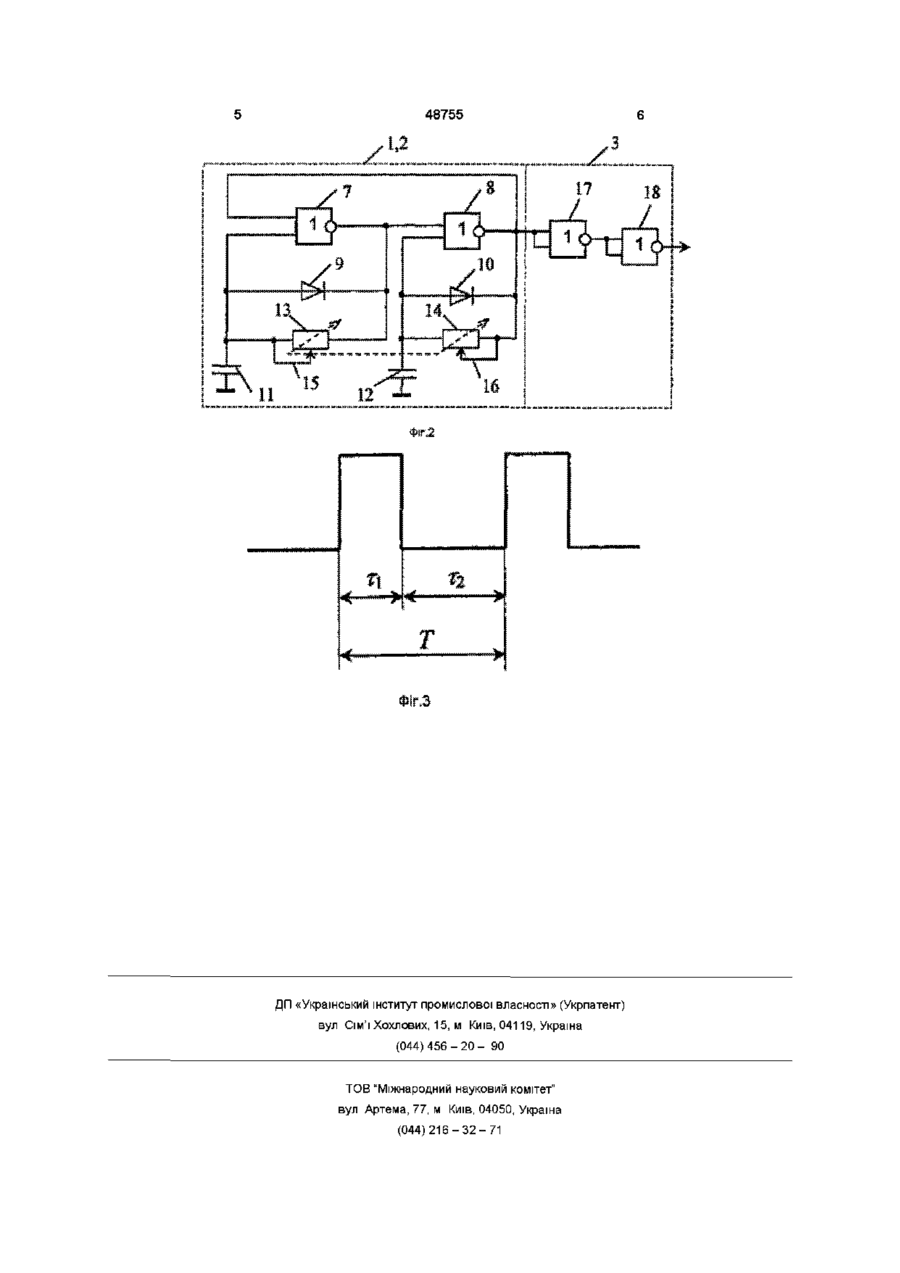

Прилад для електротерапії, який містить задавальний генератор електричних коливань, блок формування імпульсів, розв'язувальний блок, вихідний каскад, електроди, джерело живлення, який відрізняється тим, що задавальний генератор та блок формування імпульсів виконані на двох логічних елементах 2АБО-НІ та схемі мультивібратора на основі RS-тригера з часозадавальними RC ланцюгами в ланцюгах зворотного зв'язку кожного логічного елемента, причому резистори виконані перемінними та здвоєними, мають опір однакового номіналу та лінійну залежність опору від кута повороту, ковзний контакт одного з резисторів підключений до входу одного з логічних елементів, а ковзний контакт другого резистора підключений до виходу другого логічного елемента, а розв'язувальний блок виконаний у вигляді двох логічних елементів 2АБО-НІ, які включені Винахід належить до медичної техніки, зокрема, до фізіотерапевтичного обладнання, а саме, до приладів для електротерапії, і може бути використаний для ректальної та вапнальної фізіотерапії, електроанальгезії та ш Відомий прилад для електротерапії за авт св СРСР №1477426 (кл A61N 1/36,, Бюл из, №17, 1989), який містить генератор, інтегратор, ключ, регулятор амплітуди, повторювач напруги, роздільний ланцюг, електроди, джерело живлення Недоліком цього приладу є відносна складність конструкції Відомий прилад для електротерапії, зокрема, електроанальгезії за авт св СРСР №1163865 (кл А 61 N 1/34, Бюллетень изобретений, №24, 1985), який містить задаючий генератор, блок формування імпульсів, розв'язуючий блок, вихідний каскад, блок живлення, блок індикації, електроди Недоліком цього приладу є відносна складність конструкції Вказаний прилад найбільш близький до того, про який заявляється, і вибраний з якості прототипу В основу винаходу поставлена задача удосконалення приладу для електротерапії шляхом виконання автогенератора на двох логічних елементах 2АБО-НІ з RC часозадаючими ланцюгами, причому резистори виконані перемінними та здвоєними, резистори з'єднані таким чином, що при синхронному русі, скользуючих контактів резисторів опір одного резистора збільшується, а другого зменшується Прилад містить задаючий генератор електричних коливань, блок формування імпульсів, розв'язуючий блок, вихідний каскад, електроди, джерело живлення Прилад, що пропонується, відрізняється від прототипу тим, що задаючий генератор та блок формування імпульсів виконані на двох логічних елементах 2АБО-НІ та схемі мультивібратора на | основі RS-тригера з часозадаючими RC ланцюгами в ланцюгах зворотного зв'язку кожного логічного елемента, причому резистори виконані перемінними та здвоєними, мають опір однакового номіналу та лінійну залежність опору від кута повороту, скользуючий контакт одного з резисторів підключений до входу одного з логічних елементів, а скользуючий контакт другого резистора підключений до виходу другого логічного елемента, а розв'язуючий блок виконаний у вигляді двох логічних елементів 2АБО-НІ, які включені послідовно ПОСЛІДОВНО Кожна з вказаних ВІДМІННИХ ознак є необхідною, а всі разом - достатніми для досягнення технічного результату Технічним результатом цього винаходу є можливість регулювання частоти або довжини імпульсу без зміни іншого параметру Саме таке виконання задаючого генератора та ю ю 00 48755 формувача імпульсів дозволяє здійснювати відокремлене регулювання частоти та довжини імпульсів Винахід пояснюється кресленням, де на фіг 1 показана функціональна схема приладу, що пропонується, на фіг 2 показані принципові схеми задаючого генератора, формувача імпульсів та розв'язуючого блока на фіг 3 показана форма сигналу на виході генератора, який пропонується Прилад, що пропонується, містить (див фіг1) задаючий генератор 1, блок 2 формувача імпульсів, розв'язуючий блок 3, вихідний каскад 4, електроди 5, джерело живлення 6 Задаючий генератор є одночасно формувачем імпульсів та виконаний (див фіг 2) на двох логічних елементах 7, 8 2АБО-НІ, по схемі мультивібратора на RC-тригерах (Ланцові А Л , Зворыкин Л Н , Осипов И Ф Цифровые устройства на комплементарных МДП интегральных микросхемах М Радио и связь, 1983, стр 252, рис 9 9), діодах 9, 10, з часозадаючими ланцюгами на конденсаторах 11, 12 та перемінних резисторах 13, 14 При цьому скользуючі контакти 15, 16 резисторів знаходяться на одній ВІСІ (тобто резистори здвоєні) Контакт 15 одного з резисторів підключений до входу 1 логічного елемента 7, а контакт 16 - до виходу логічного елемента 8 Розв'язуючий блок 3 виконаний на двох логічних елементах 2АБО-НІ 17, 18, які включені послідовно Слід ВІДМІТИТИ, ЩО такі схемі обладнують також підстроечними резисторами, які включаються послідовно ВІДПОВІДНО з резисторами 13 та 14, які дозволяють встановлювати номінальні значення довжини та частоти слідування імпульсів (на фіг 2 не показані) Прилад працює наступнім чином На основі елементів 7 та 8 побудована схема автогенератора по схемі мультивібратора на основі RC-тригера Елементи 17 та 18 мають функції підсилення імпульсів та розв'язання ланцюгів генератора від вихідного каскаду 4 Резистори 13 та 14 однакового значення лінійної залежності знаходяться в ланках, які визначають довжину імпульсу ті та проміжку і2, і підключені таким чином що збільшення одного з них призводить до зменшення другого Таким чином збільшення, наприклад резистора 14, призводить до збільшення довжини імпульсу ті, (див фігЗ) а це призводить до зменшення на таке ж значення проміжку Х2 через зменшення резистора 13 Завдяки чому значення періоду Т (фіг 3) залишиться без зміни Вихідний блок 4 є регулюючим підсилювачем, що регулює вихідну напругу генератора Вихідний блок навантажується на електроди 5 Можливість реалізації винаходу підтверджується також приведеним прикладом конкретного виконання Був виготовлений прилад з генератором на основі цифрової мікросхеми К561ЛЕ5, з підсилювачем на транзисторі КТ817В Резистори 13 та 14 зі значенням ЮОкОм Живиться елементом живлення типу «Крона» 9В Прилад, що пропонується, забезпечує генерування сигналу з частотою 9 - 110Гц з довжиною імпульсу 0,5 -11 мС і має відокремлене регулювання частоти та довжини імпульсів 48755 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
