Анкер для рейкового кріплення
Формула / Реферат
Анкер для рейкового кріплення, що містить головку з посадочними місцями для установлення пружинної креми і хвостовик з поперечними та поздовжніми ребрами, причому в перерізі хвостовика виконані наскрізні вікна, який відрізняється тим, що в перерізі переходу верхнього поперечного ребра хвостовика у вузькій головній частині анкера виконано галтель радіусом 7 мм і дві галтелі радіусом 5 мм, а поздовжні ребра виконано випуклими від поздовжньої осі симетрії анкера.
Текст

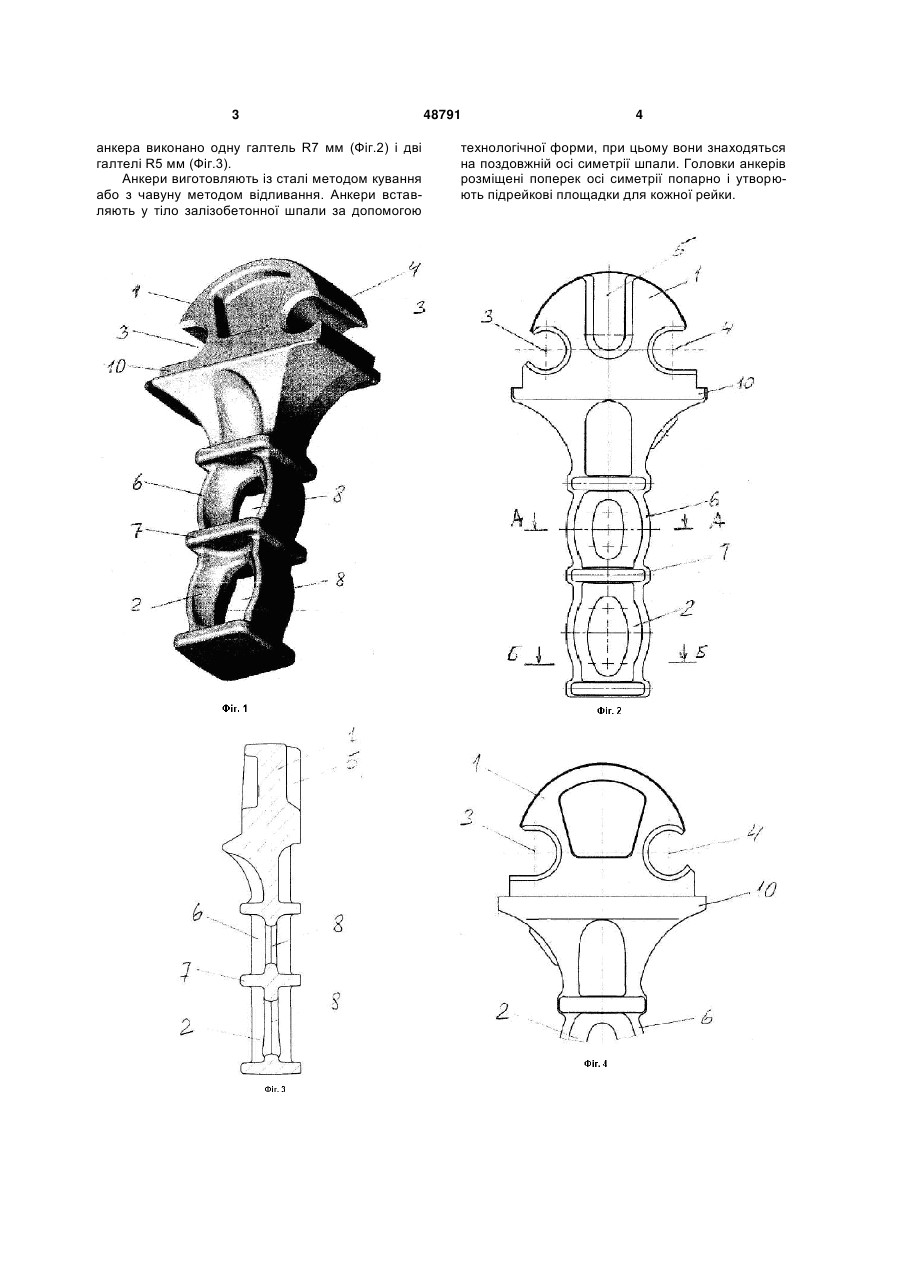

Анкер для рейкового кріплення, що містить головку з посадочними місцями для установлення 3 анкера виконано одну галтель R7 мм (Фіг.2) і дві галтелі R5 мм (Фіг.3). Анкери виготовляють із сталі методом кування або з чавуну методом відливання. Анкери вставляють у тіло залізобетонної шпали за допомогою 48791 4 технологічної форми, при цьому вони знаходяться на поздовжній осі симетрії шпали. Головки анкерів розміщені поперек осі симетрії попарно і утворюють підрейкові площадки для кожної рейки. 5 Комп’ютерна верстка А. Крижанівський 48791 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAnchor for rail brace
Автори англійськоюKirov Oleh Valentynovych
Назва патенту російськоюАнкер для рельсового крепления
Автори російськоюКиров Олег Валентинович
МПК / Мітки
МПК: E01B 9/08
Мітки: кріплення, анкер, рейкового
