Анкер рейкового скріплення

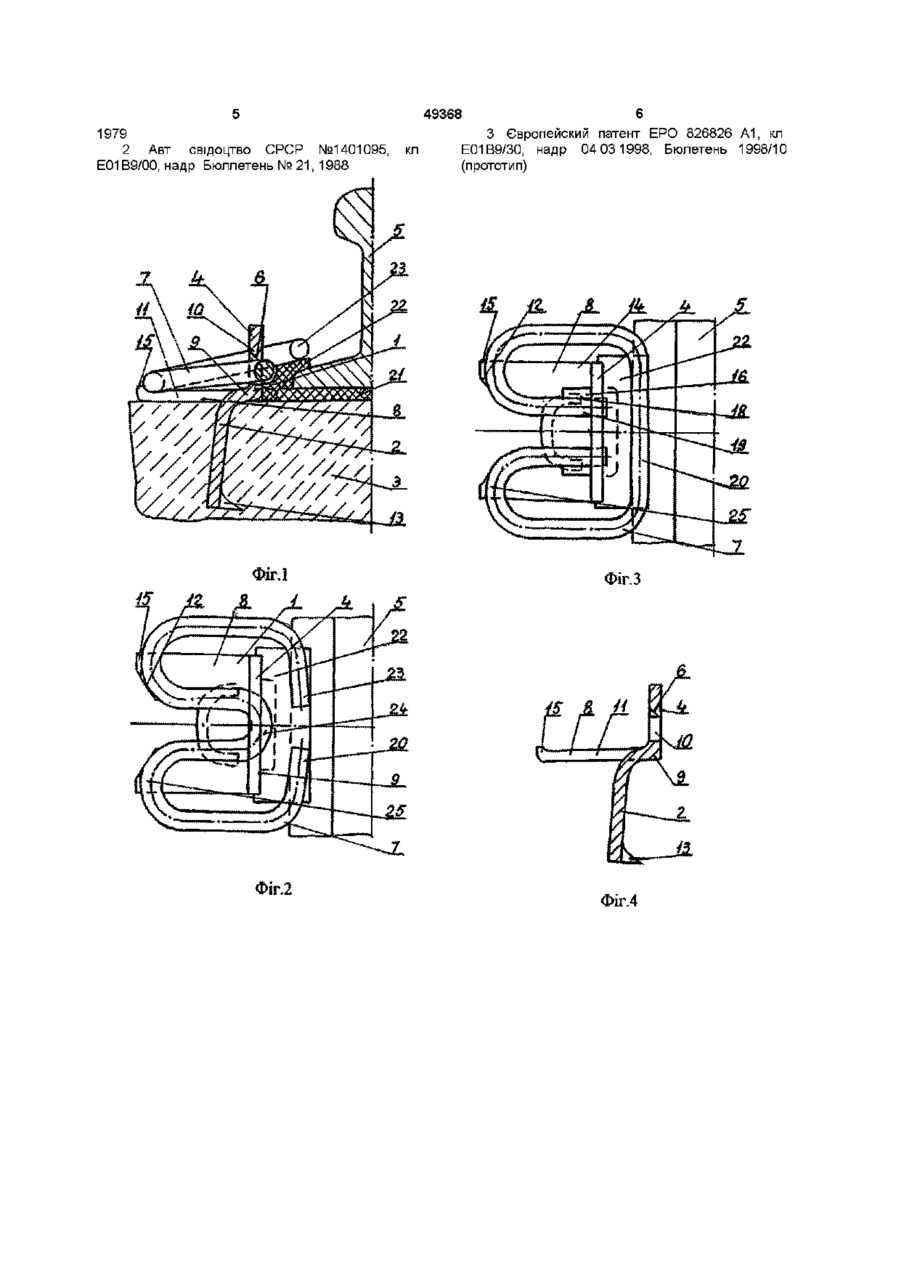

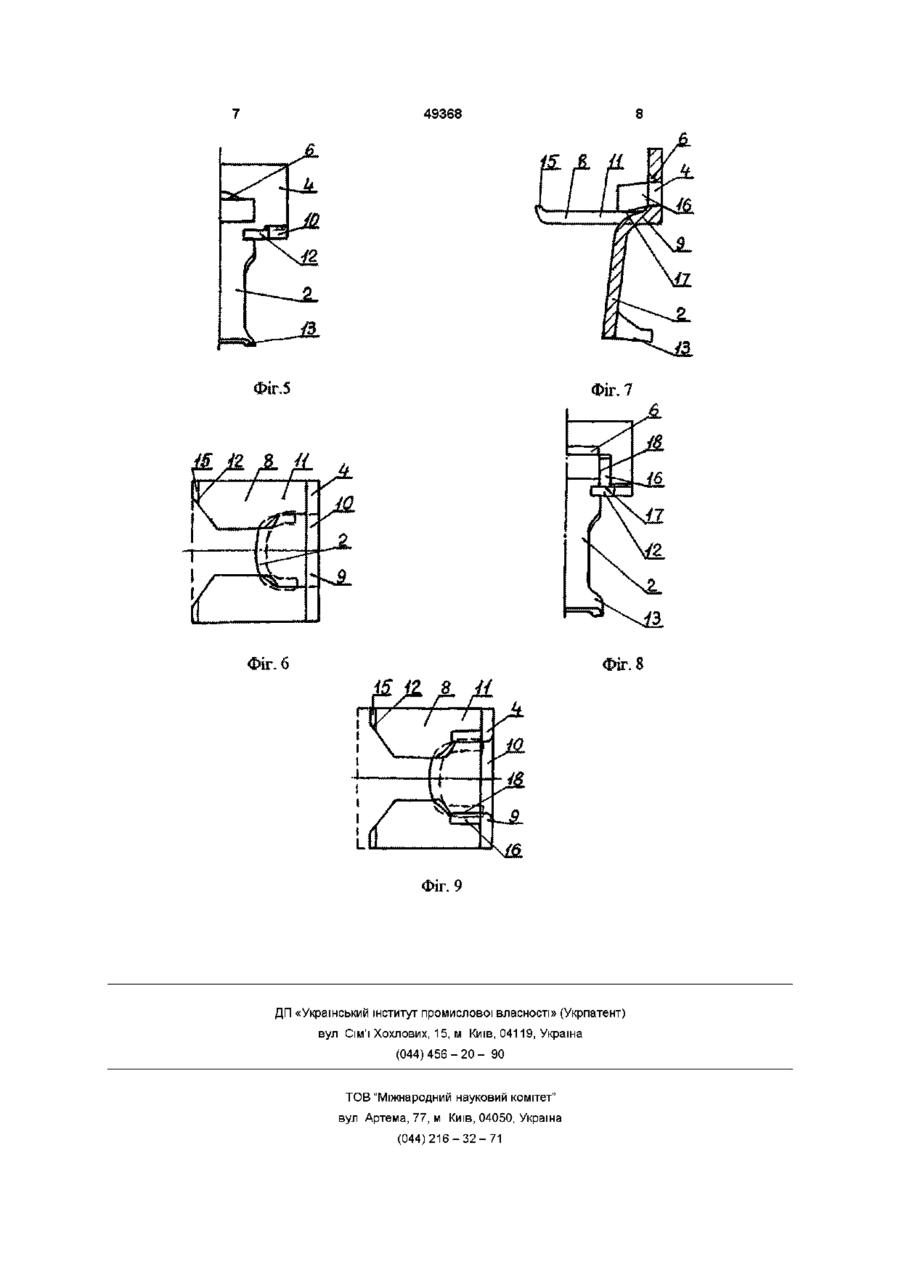

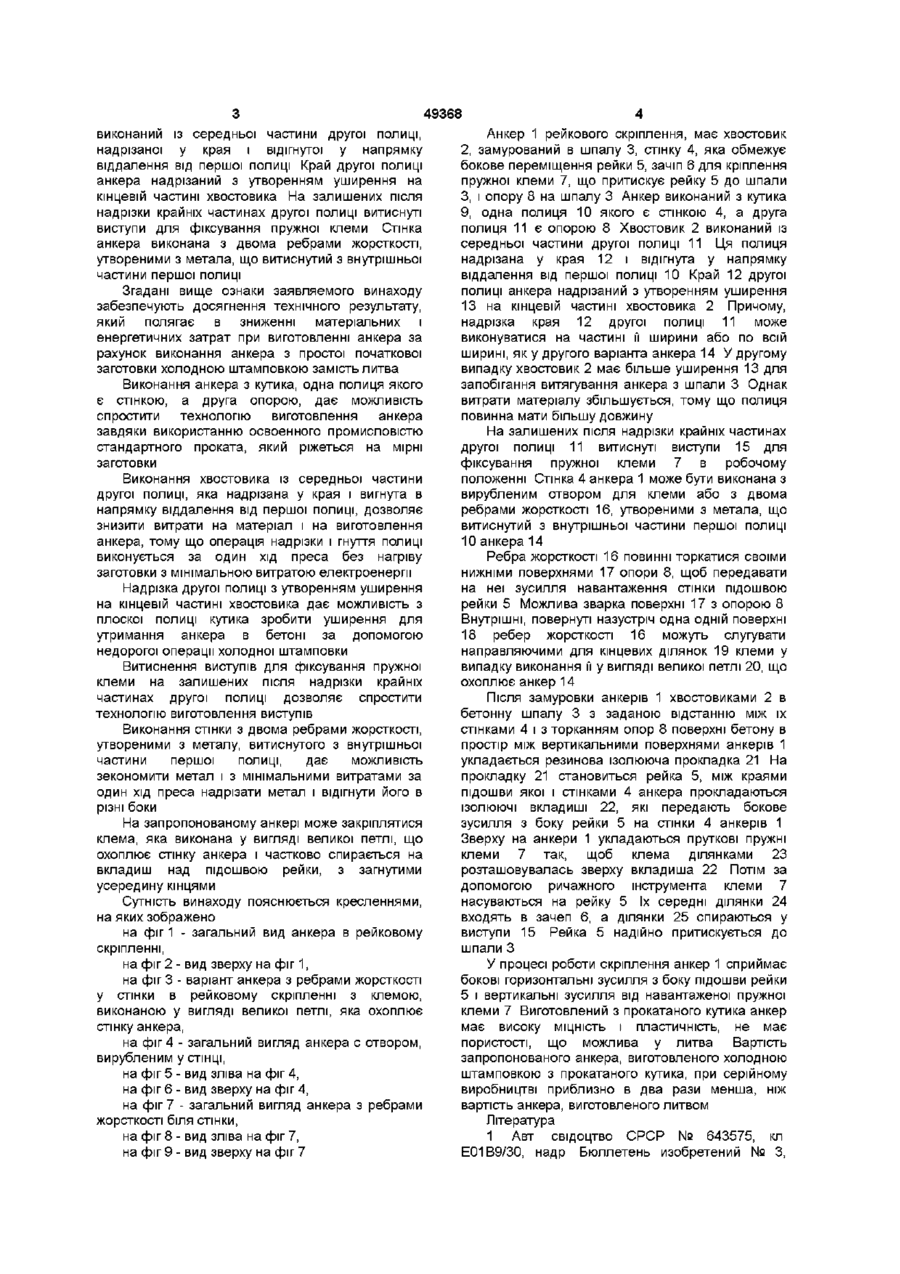

1 Анкер рейкового скріплення, який має хвостовик, замурований в шпалу, стінку, яка обмежує бокове переміщення рейки, зачіп для кріплення пружної клеми, що притискує рейку до шпали, і опору на шпалу, який відрізняється тим, що він виконаний з кутика, одна полиця якого є стінкою, а друга - опорою, причому хвостовик виконаний із середньої частини другої полиці, надрізаної біля краю і відігнутої у напрямку віддалення від першої полиці 2 Анкер за п 1, який відрізняється тим, що край другої полиці надрізаний з утворенням розширення на кінцевій частині хвостовика 3 Анкер за п 1, який відрізняється тим, що на залишених після надрізки крайніх частинах другої полиці витиснуті виступи для фіксування пружної клеми 4 Анкер за п 1, який відрізняється тим, що стінка виконана з двома ребрами жорсткості, утвореними з металу, що витиснутий з внутрішньої частини першої полиці Винахід відноситься до будівництва залізничних колій і може бути використаним при оснащенні скріпленнями безстикової коли Відомий анкер рейкового скріплення [1], який має хвостовик, замурований в шпалу, стінку і зачіп для кріплення пружної клеми, що притискує рейку до шпали Ці ознаки співпадають з суттєвими ознаками заявляемого винаходу Анкер слугує тільки для кріплення клеми і не сприймає бокових навантажень на рейку Недоліком анкера цього скріплення є відсутність можливості передачі через нього бокових навантажень від рейки на шпалу Відомий анкер рейкового скріплення [2], який має хвостовик, замурований в шпалу, стінку, яка обмежує бокове переміщення рейки, і зачіп для кріплення пружної клеми, що притискує рейку до шпали Ці ознаки співпадають з ознаками заявляемого винахіду Хвостовики двох анкерів, між стінками яких розміщується рейка, з'єднані між собою Недоліком анкера цього скріплення є великі матеріальні і енергетичні затрати на його виготовлення Складна конструкція анкера дозволяє виготовити його тільки литвом, яке в декілька разів дорожче, ніж холодна штамповка і погіршує екологію Найбільш близьким по технічній суті до заявляемого є анкер рейкового скріплення [3], який має хвостовик, замурований в шпалу, стінку, яка обмежує бокове переміщення рейки, зачіп для кріплення пружної клеми, що притискує рейку до шпали, і опору на шпалу Ці ознаки співпадають з ознаками заявляемого винаходу Зачіп для кріплення пружної клеми виконаний по бокам анкера у вигляді двох пазів з похилими поверхнями Недоліком анкера цього скріплення є великі матеріальні і енергетичні затрати на його виготовлення Складна конструкція анкера з пазами і виступами не дозволяє виконати його з простої заготовки шляхом холодної штамповки Такий анкер можливо виготовити тільки точним литвом, яке в декілька разів дорожче, ніж холодна штамповка і погіршує екологію В основу винаходу поставлена задача в анкері рейкового скріплення шляхом нової форми його виконання забезпечити зниження матеріальних і енергетичних затрат за рахунок виготовлення анкера з простої початкової заготовки холодною штамповкою замість литва Для вирішення вказаної задачі анкер рейкового скріплення, який має хвостовик, замурований в шпалу, стінку, яка обмежує бокове переміщення рейки, зачіп для кріплення пружної клеми, що притискує рейку до шпали, і опору на шпалу, виконаний з кутика, одна полиця якого є стінкою, а друга опорою, причому, хвостовик 00 (О со 49368 виконаний із середньої частини другої полиці, надрізаної у края і відігнутої у напрямку віддалення від першої полиці Край другої полиці анкера надрізаний з утворенням уширення на кінцевій частині хвостовика На залишених після надрізки крайніх частинах другої полиці витиснуті виступи для фіксування пружної клеми Стінка анкера виконана з двома ребрами жорсткості, утвореними з метала, що витиснутий з внутрішньої частини першої полиці Згадані вище ознаки заявляемого винаходу забезпечують досягнення технічного результату, який полягає в зниженні матеріальних і енергетичних затрат при виготовленні анкера за рахунок виконання анкера з простої початкової заготовки холодною штамповкою замість литва Виконання анкера з кутика, одна полиця якого є стінкою, а друга опорою, дає можливість спростити технологію виготовлення анкера завдяки використанню освоенного промисловістю стандартного проката, який ріжеться на мірні заготовки Виконання хвостовика із середньої частини другої полиці, яка надрізана у края і вигнута в напрямку віддалення від першої полиці, дозволяє знизити витрати на матеріал і на виготовлення анкера, тому що операція надрізки і гнуття полиці виконується за один хід преса без нагріву заготовки з мінімальною витратою електроенергії Надрізка другої полиці з утворенням уширення на кінцевій частині хвостовика дає можливість з плоскої полиці кутика зробити уширення для утримання анкера в бетоні за допомогою недорогої операції холодної штамповки Витиснення виступів для фіксування пружної клеми на залишених після надрізки крайніх частинах другої полиці дозволяє спростити технологію виготовлення виступів Виконання стінки з двома ребрами жорсткості, утвореними з металу, витиснутого з внутрішньої частини першої полиці, дає можливість зекономити метал і з мінімальними витратами за один хід преса надрізати метал і відігнути його в різні боки На запропонованому анкері може закріплятися клема, яка виконана у вигляді великої петлі, що охоплює стінку анкера і частково спирається на вкладиш над підошвою рейки, з загнутими усередину кінцями Сутність винаходу пояснюється кресленнями, на яких зображено на фіг 1 - загальний вид анкера в рейковому скріпленні, на фіг 2 - вид зверху на фіг 1, на фіг 3 - варіант анкера з ребрами жорсткості у стінки в рейковому скріпленні з клемою, виконаною у вигляді великої петлі, яка охоплює стінку анкера, на фіг 4 - загальний вигляд анкера с отвором, вирубленим у СТІНЦІ, на фіг 5 - вид зліва на фіг 4, на фіг 6 - вид зверху на фіг 4, на фіг 7 - загальний вигляд анкера з ребрами жорсткості біля стінки, на фіг 8 - вид зліва на фіг 7, на фіг 9 - вид зверху на фіг 7 Анкер 1 рейкового скріплення, має хвостовик 2, замурований в шпалу 3, стінку 4, яка обмежує бокове переміщення рейки 5, зачіп 6 для кріплення пружної клеми 7, що притискує рейку 5 до шпали 3, і опору 8 на шпалу 3 Анкер виконаний з кутика 9, одна полиця 10 якого є стінкою 4, а друга полиця 11 є опорою 8 Хвостовик 2 виконаний із середньої частини другої полиці 11 Ця полиця надрізана у края 12 і відігнута у напрямку віддалення від першої полиці 10 Край 12 другої полиці анкера надрізаний з утворенням уширення 13 на кінцевій частині хвостовика 2 Причому, надрізка края 12 другої полиці 11 може виконуватися на частині її ширини або по всій ширині, як у другого варіанта анкера 14 У другому випадку хвостовик 2 має більше уширення 13 для запобігання витягування анкера з шпали 3 Однак витрати матеріалу збільшується, тому що полиця повинна мати більшу довжину На залишених після надрізки крайніх частинах другої полиці 11 витиснуті виступи 15 для фіксування пружної клеми 7 в робочому положенні Стінка 4 анкера 1 може бути виконана з вирубленим отвором для клеми або з двома ребрами жорсткості 16, утвореними з метала, що витиснутий з внутрішньої частини першої полиці 10 анкера 14 Ребра жорсткості 16 повинні торкатися своїми нижніми поверхнями 17 опори 8, щоб передавати на неї зусилля навантаження стінки підошвою рейки 5 Можлива зварка поверхні 17 з опорою 8 Внутрішні, повернуті назустріч одна одній поверхні 18 ребер жорсткості 16 можуть слугувати направляючими для кінцевих ділянок 19 клеми у випадку виконання її у вигляді великої петлі 20, що охоплює анкер 14 Після замуровки анкерів 1 хвостовиками 2 в бетонну шпалу 3 з заданою відстанню між їх стінками 4 і з торканням опор 8 поверхні бетону в простір між вертикальними поверхнями анкерів 1 укладається резинова ізолююча прокладка 21 На прокладку 21 становиться рейка 5, між краями підошви якої і стінками 4 анкера прокладаються ІЗОЛЮЮЧІ вкладиші 22, які передають бокове зусилля з боку рейки 5 на стінки 4 анкерів 1 Зверху на анкери 1 укладаються пруткові пружні клеми 7 так, щоб клема ділянками 23 розташовувалась зверху вкладиша 22 Потім за допомогою ричажного інструмента клеми 7 насуваються на рейку 5 їх середні ділянки 24 входять в зачеп 6, а ділянки 25 спираються у виступи 15 Рейка 5 надійно притискується до шпали З У процесі роботи скріплення анкер 1 сприймає бокові горизонтальні зусилля з боку підошви рейки 5 і вертикальні зусилля від навантаженої пружної клеми 7 Виготовлений з прокатаного кутика анкер має високу МІЦНІСТЬ і пластичність, не має пористості, що можлива у литва Вартість запропонованого анкера, виготовленого холодною штамповкою з прокатаного кутика, при серійному виробництві приблизно в два рази менша, ніж вартість анкера, виготовленого литвом Література 1 Авт свідоцтво СРСР № 643575, кл Е01В9/30, надр Бюллетень изобретений № З, 49368 1979 2 Авт свідоцтво СРСР №1401095, кл Е01В9/00, надр Бюллетень № 21, 1988 Фіг. І /Z, / " JL Г JL Фіг. З Jt —yCt—7П Фіг.2 6 3 европейский патент ЕРО 826826 А1, кл Е01В9/30, надр 04 031998, Бюлетень 1998/10 (прототип) ~ Фіг.4 49368 Д—ffi 1 ^———~*' '" Фіг.5 Фіг. 7 Фіг. 6 Фіг. 8 L Фіг, 9 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
