Тара для двох компонентів

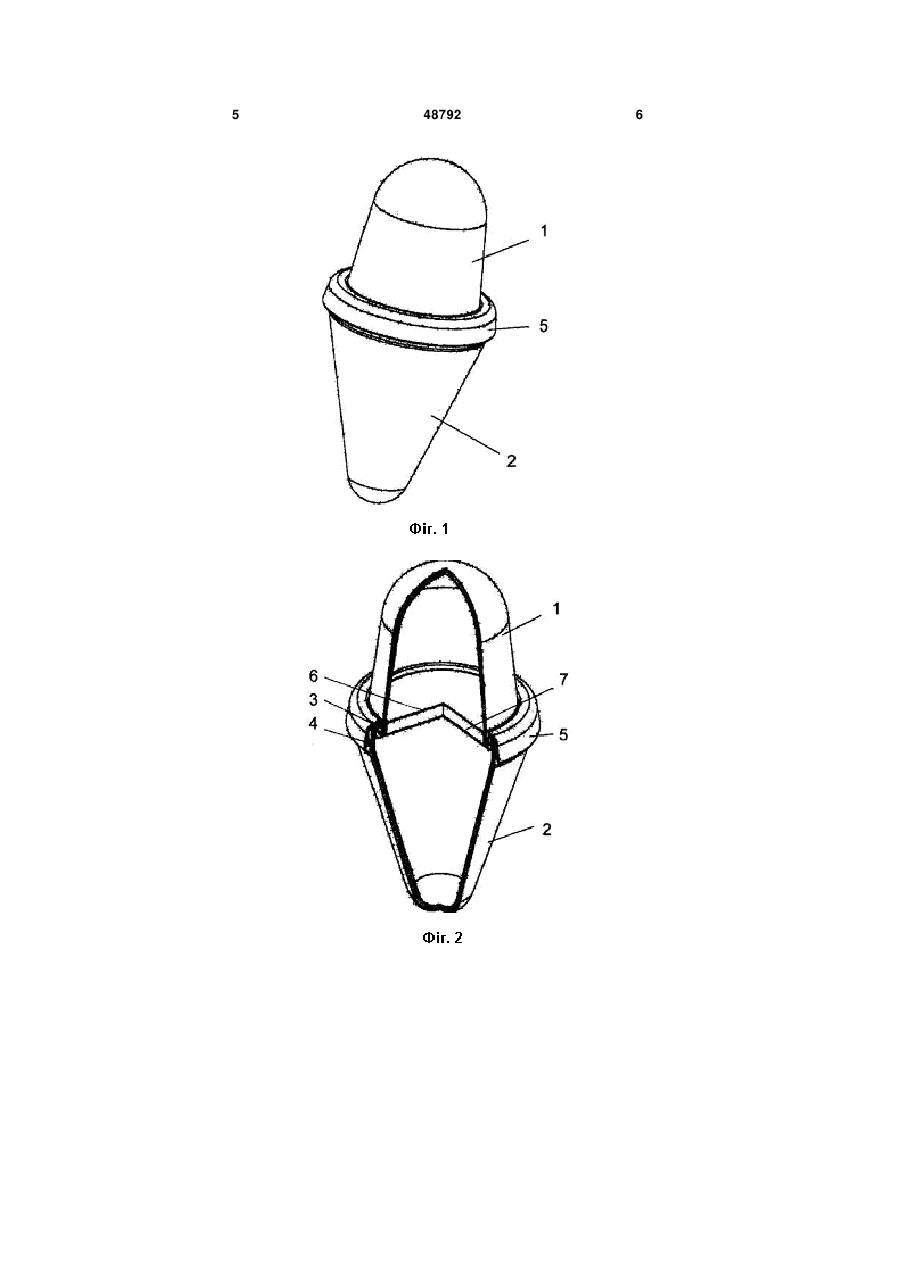

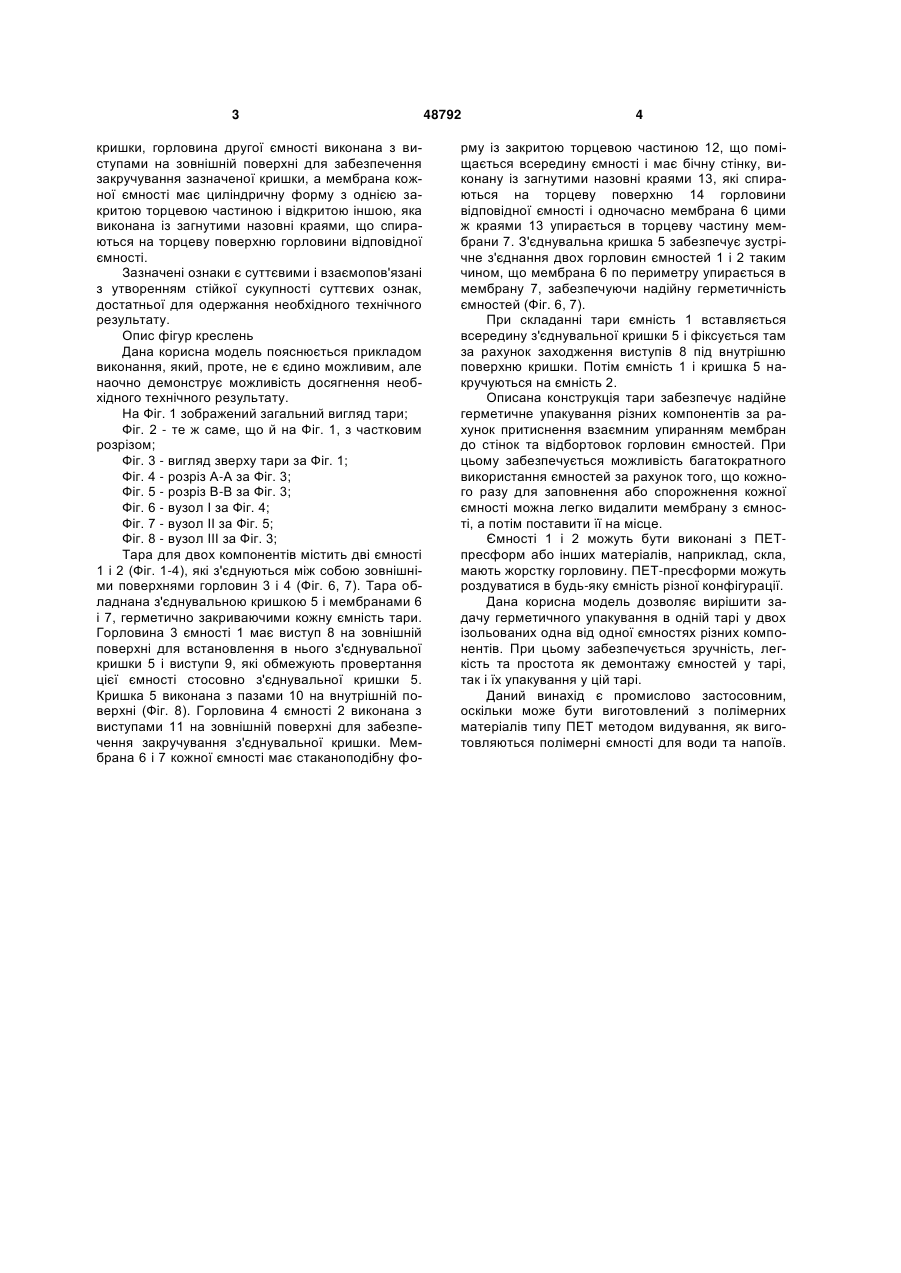

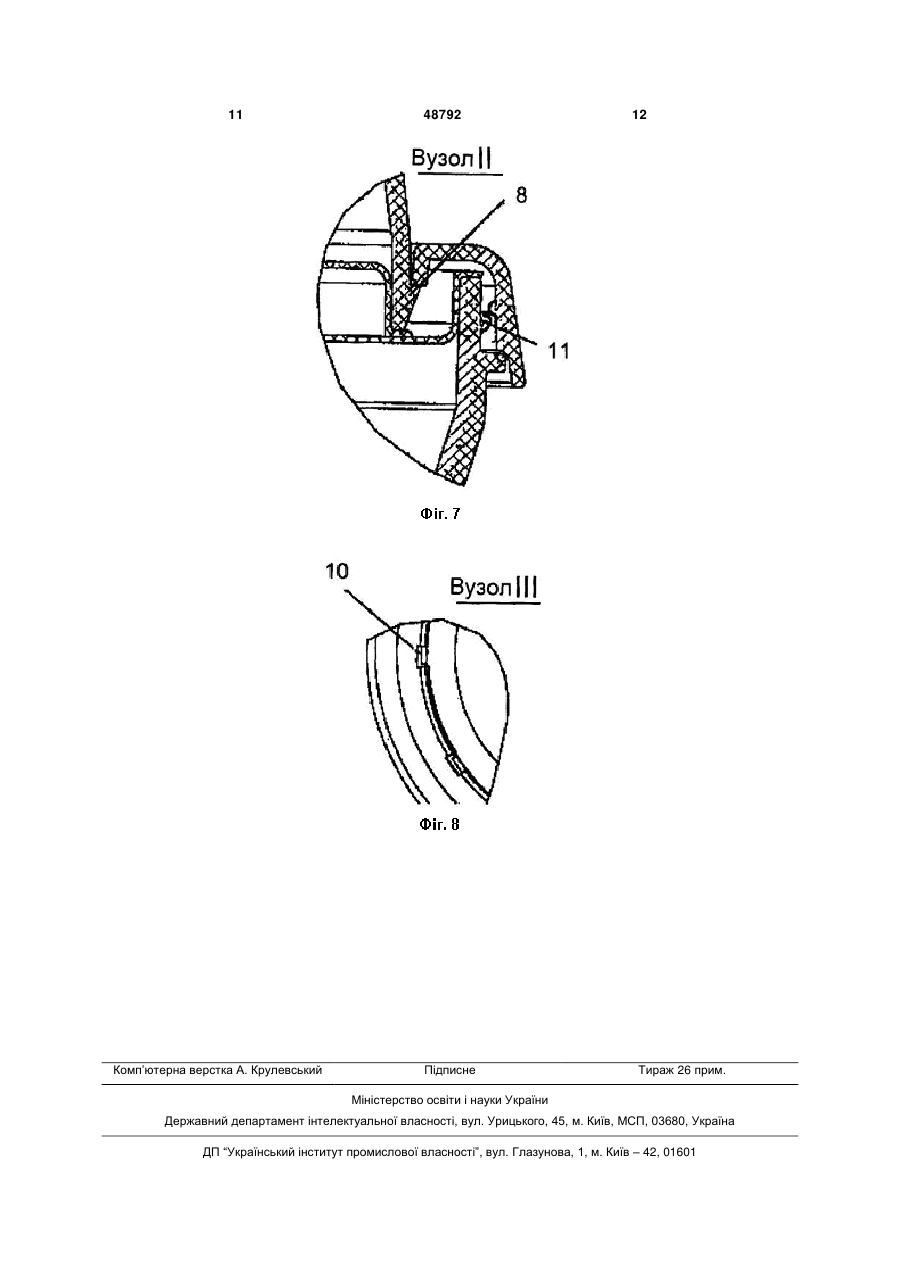

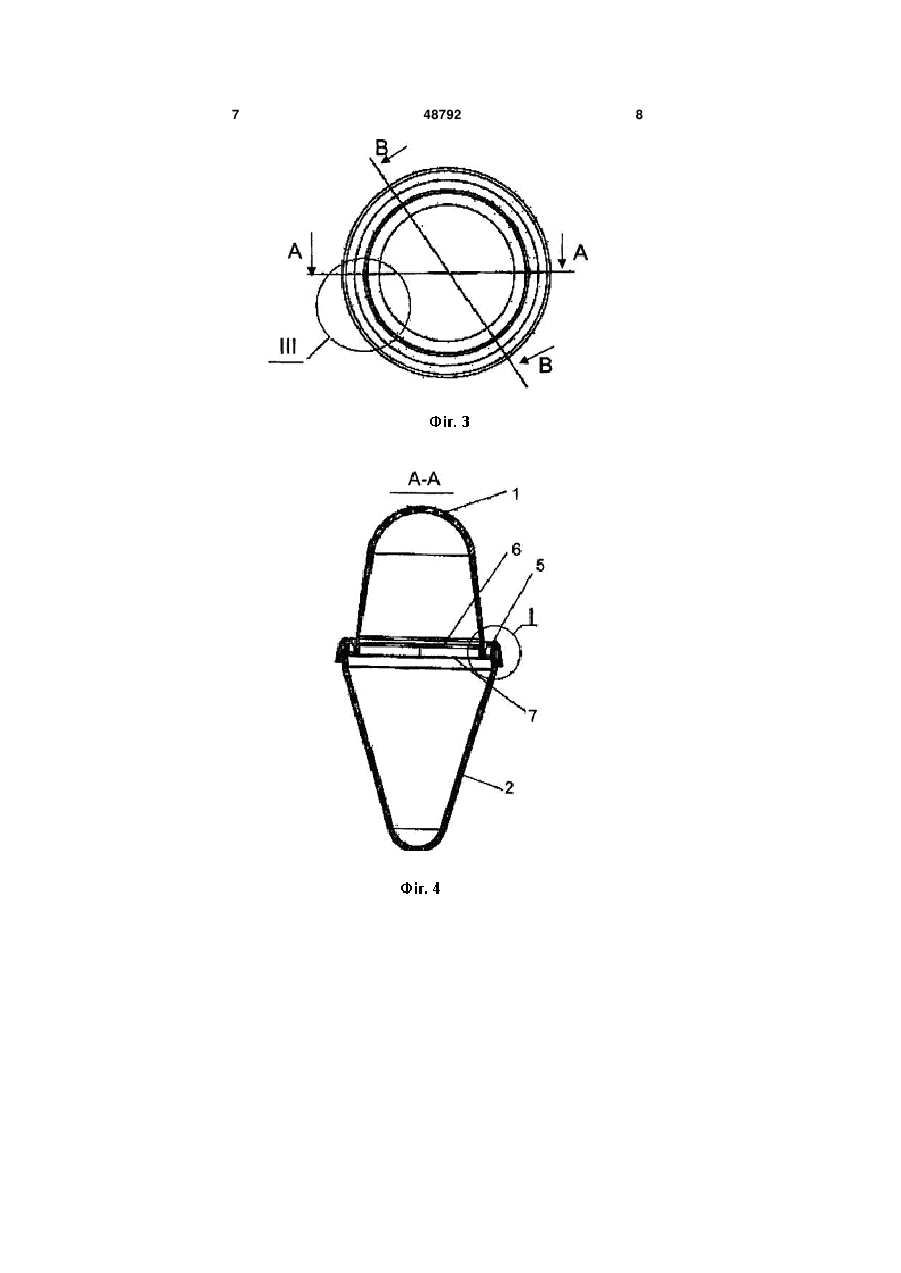

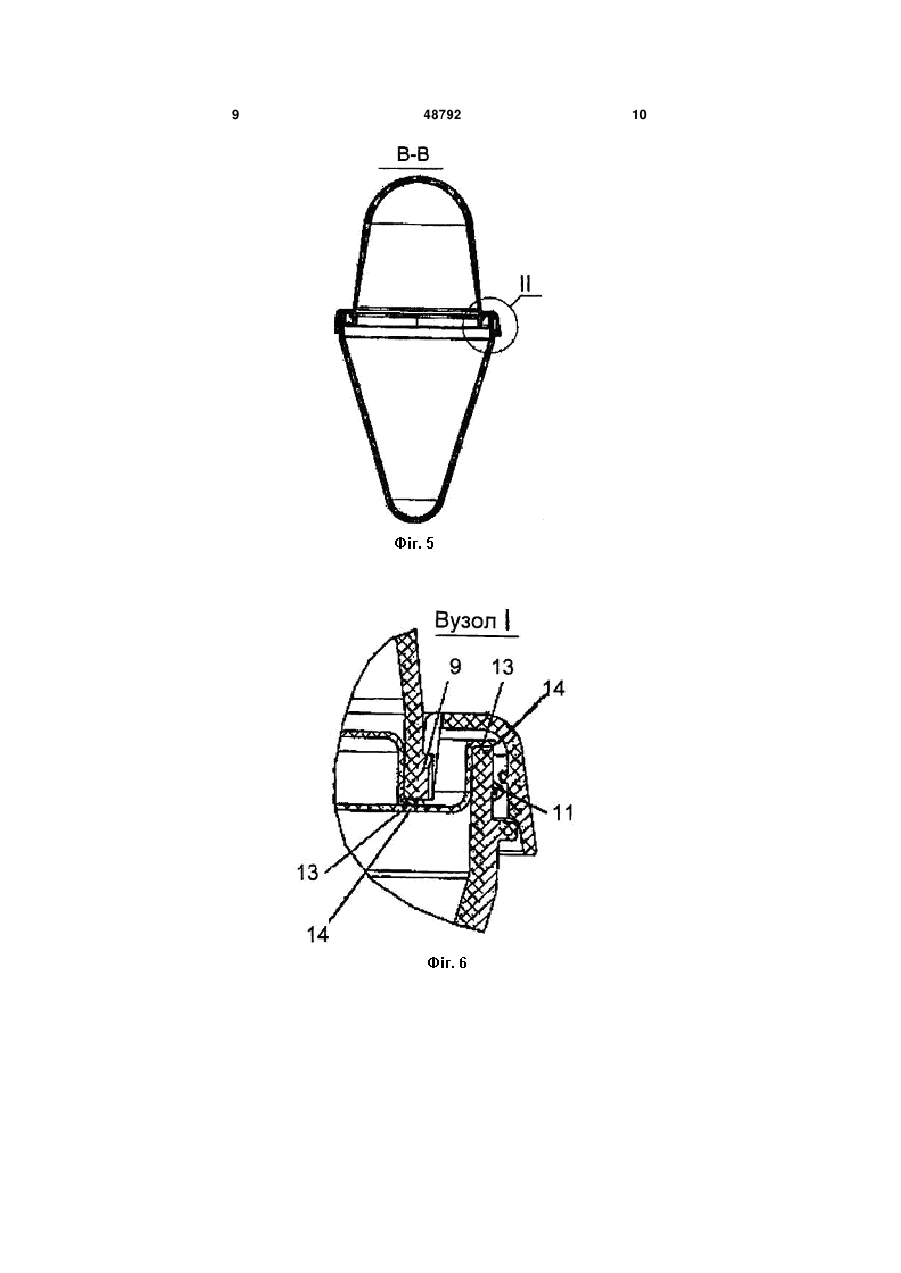

Тара для двох компонентів, що містить дві ємності, виконані з мембранами для герметизації внутрішніх об'ємів і сполучені між собою зовнішніми поверхнями горловин за допомогою з'єднувальної кришки, яка відрізняється тим, що з'єднувальна кришка виконана з пазами на внутрішній 3 кришки, горловина другої ємності виконана з виступами на зовнішній поверхні для забезпечення закручування зазначеної кришки, а мембрана кожної ємності має циліндричну форму з однією закритою торцевою частиною і відкритою іншою, яка виконана із загнутими назовні краями, що спираються на торцеву поверхню горловини відповідної ємності. Зазначені ознаки є суттєвими і взаємопов'язані з утворенням стійкої сукупності суттєвих ознак, достатньої для одержання необхідного технічного результату. Опис фігур креслень Дана корисна модель пояснюється прикладом виконання, який, проте, не є єдино можливим, але наочно демонструє можливість досягнення необхідного технічного результату. На Фіг. 1 зображений загальний вигляд тари; Фіг. 2 - те ж саме, що й на Фіг. 1, з частковим розрізом; Фіг. 3 - вигляд зверху тари за Фіг. 1; Фіг. 4 - розріз А-А за Фіг. 3; Фіг. 5 - розріз В-В за Фіг. 3; Фіг. 6 - вузол І за Фіг. 4; Фіг. 7 - вузол II за Фіг. 5; Фіг. 8 - вузол III за Фіг. 3; Тара для двох компонентів містить дві ємності 1 і 2 (Фіг. 1-4), які з'єднуються між собою зовнішніми поверхнями горловин 3 і 4 (Фіг. 6, 7). Тара обладнана з'єднувальною кришкою 5 і мембранами 6 і 7, герметично закриваючими кожну ємність тари. Горловина 3 ємності 1 має виступ 8 на зовнішній поверхні для встановлення в нього з'єднувальної кришки 5 і виступи 9, які обмежують провертання цієї ємності стосовно з'єднувальної кришки 5. Кришка 5 виконана з пазами 10 на внутрішній поверхні (Фіг. 8). Горловина 4 ємності 2 виконана з виступами 11 на зовнішній поверхні для забезпечення закручування з'єднувальної кришки. Мембрана 6 і 7 кожної ємності має стаканоподібну фо 48792 4 рму із закритою торцевою частиною 12, що поміщається всередину ємності і має бічну стінку, виконану із загнутими назовні краями 13, які спираються на торцеву поверхню 14 горловини відповідної ємності і одночасно мембрана 6 цими ж краями 13 упирається в торцеву частину мембрани 7. З'єднувальна кришка 5 забезпечує зустрічне з'єднання двох горловин ємностей 1 і 2 таким чином, що мембрана 6 по периметру упирається в мембрану 7, забезпечуючи надійну герметичність ємностей (Фіг. 6, 7). При складанні тари ємність 1 вставляється всередину з'єднувальної кришки 5 і фіксується там за рахунок заходження виступів 8 під внутрішню поверхню кришки. Потім ємність 1 і кришка 5 накручуються на ємність 2. Описана конструкція тари забезпечує надійне герметичне упакування різних компонентів за рахунок притиснення взаємним упиранням мембран до стінок та відбортовок горловин ємностей. При цьому забезпечується можливість багатократного використання ємностей за рахунок того, що кожного разу для заповнення або спорожнення кожної ємності можна легко видалити мембрану з ємності, а потім поставити її на місце. Ємності 1 і 2 можуть бути виконані з ПЕТпресформ або інших матеріалів, наприклад, скла, мають жорстку горловину. ПЕТ-пресформи можуть роздуватися в будь-яку ємність різної конфігурації. Дана корисна модель дозволяє вирішити задачу герметичного упакування в одній тарі у двох ізольованих одна від одної ємностях різних компонентів. При цьому забезпечується зручність, легкість та простота як демонтажу ємностей у тарі, так і їх упакування у цій тарі. Даний винахід є промислово застосовним, оскільки може бути виготовлений з полімерних матеріалів типу ПЕТ методом видування, як виготовляються полімерні ємності для води та напоїв. 5 48792 6 7 48792 8 9 48792 10 11 Комп’ютерна верстка А. Крулевський 48792 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
