Стержень для апаратів зовнішньої фіксації

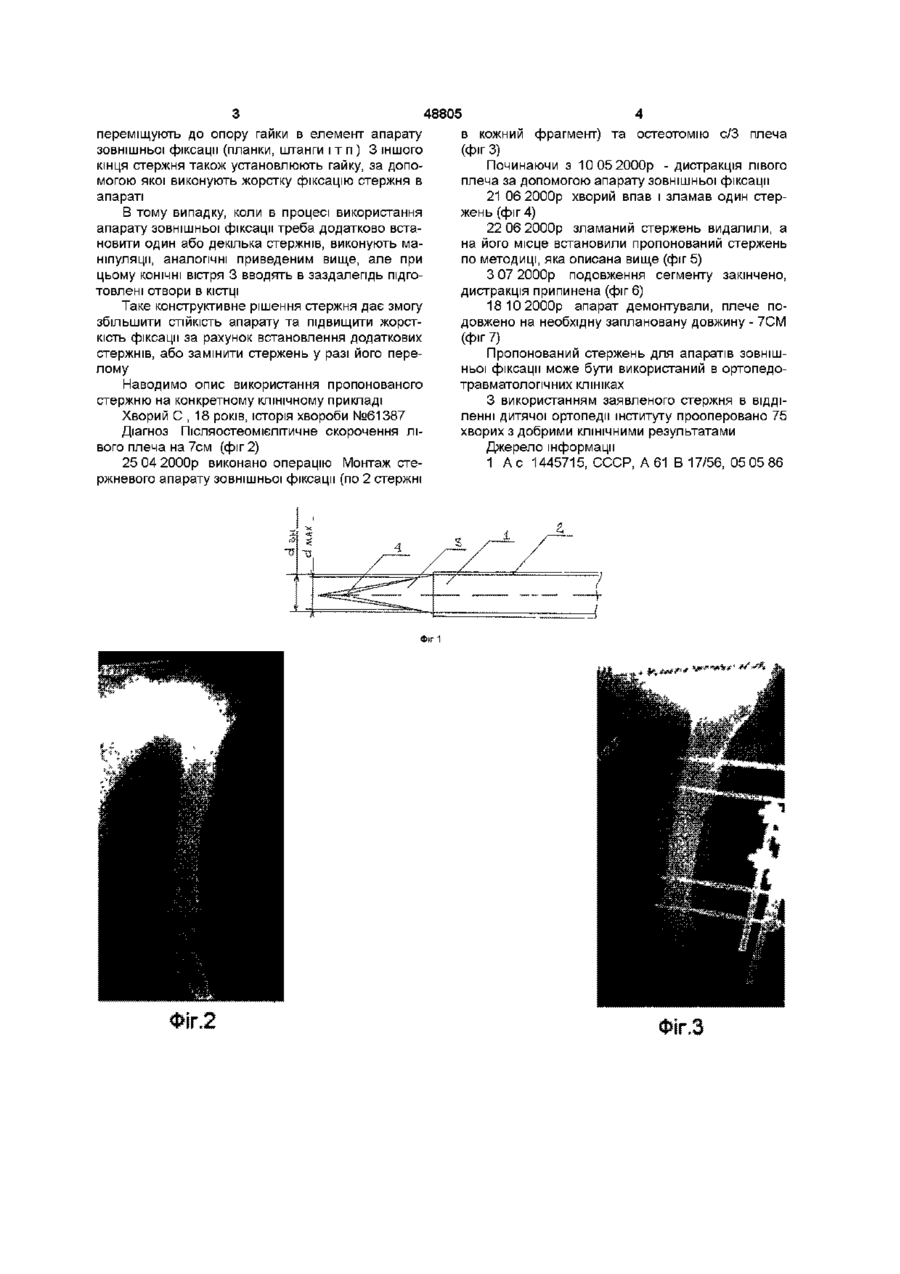

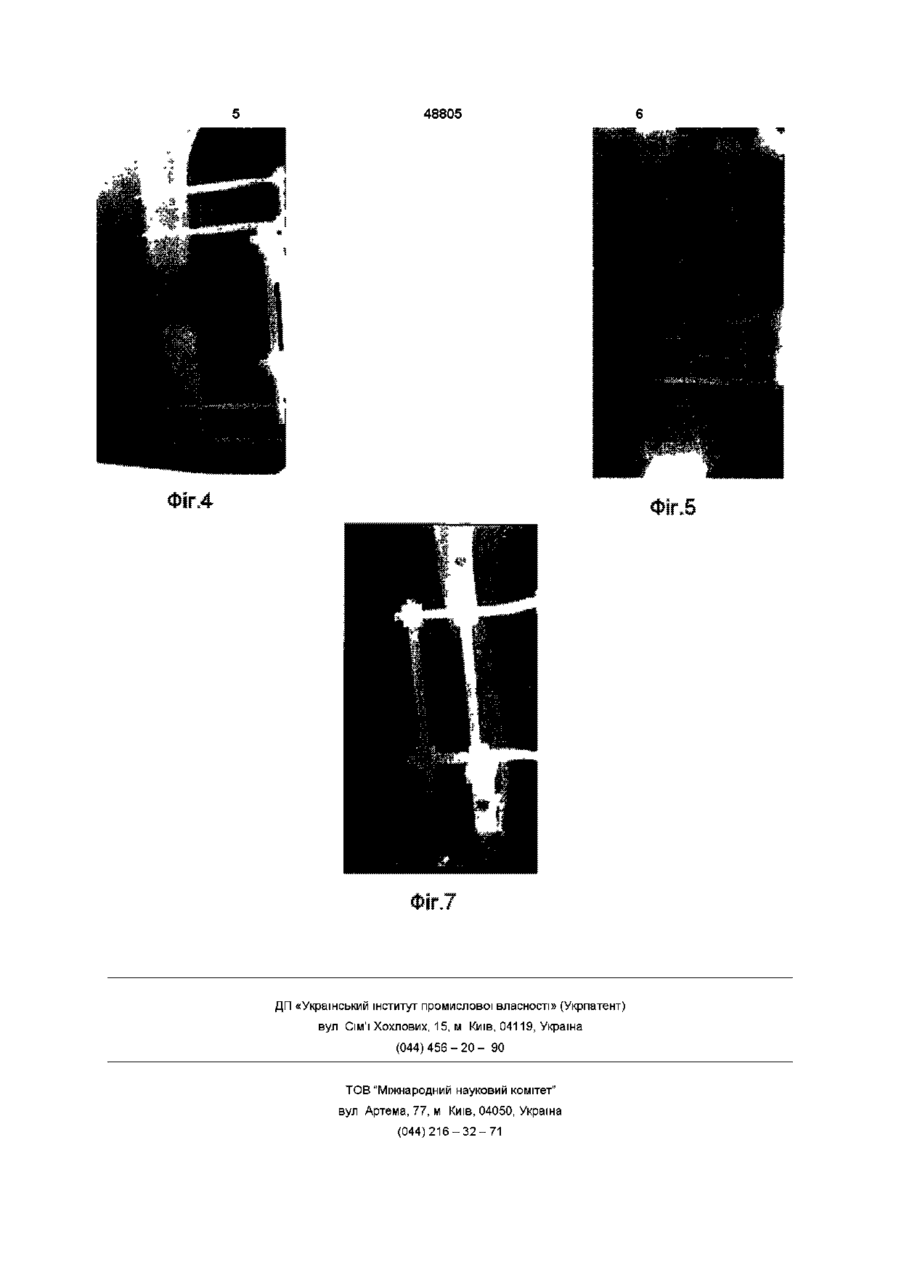

Стержень для апаратів зовнішньої фіксації, що містить циліндричний корпус з нарізкою по всій довжині та конічним вістрям, оснащеним нарізкою, який відрізняється тим, що внутрішній діаметр нарізки циліндричного корпусу дорівнює або більше максимального зовнішнього діаметра нарізки конічного вістря Винахід відноситься до медичної техніки і може бути використаний в ортопедії та травматології для здійснення фіксації кісткових фрагментів і виконання маніпуляцій останніми при лікуванні ортопедичних захворювань і травм скелету При здійсненні лікування апаратами зовнішньої фіксації на основі стержнів одним з вимог до останніх є їх взаємозамінність при змонтованому на сегментах апараті Відомий стержень для апаратів зовнішньої фіксації, що містить циліндричний корпус з різьбою по всій довжині, та конічним вістрям, яке має різьбову нарізку Стержень виконаний рознімним і постачений сполучною муфтою, яка розташована на стержні в МІСЦІ його рознімання, та контргайками ричного корпусу дорівнює або більше максимального зовнішнього діаметра різьбової нарізки конічного вістря Виконання різьбових нарізей з такими параметрами (співвідношенням технічних характеристик) дає змогу швидко та атравматично замінити один стержень на інший, або додатково встановити стержень без втрати стабільності фіксації та досягнутого співвідношення фрагментів за рахунок можливості виконання маніпуляції установки та заміни стержня без демонтажу системи ЗОВНІШНІХ опор апарату Стержень, що заявляється, ілюструється зображенням його загального вигляду, фіг 1 - фіг 7 Стержень для апаратів зовнішньої фіксації (фиг 1) має циліндричний корпус 1 з різьбою 2 та конічним вістрям 3 постаченим різьбовою нарізкою 4 Внутрішній діаметр (сівн) різьби 2 циліндричного корпусу 1 рівен або більше максимального діаметра (d max ) різьбової нарізки 4 конічного вістря З Для виготовлення пристрою застосовують біологічно інертний матеріал, наприклад, титановий сплав Пропонований стержень для апаратів зовнішньої фіксації застосовують таким чином Виймають з апарату зовнішньої фіксації відламок зламаного стержню Викручують з кісткового фрагменту другу частину зламаного стержня Беруть пропонований стержень, проводять його через отвір елементу апарату, в якому був встановлений стержень, що зламався, конічним вістрям З до отвору в КІСТЦІ Установлюють з боку конічного вістря 3 гайку, яку нагвинчують по різьбі 2 циліндричного стержня 1 Загвинчують конічне вістря 3 у отвір, де стояв стержень, який зламався Гайку [1] Використання зазначеного стержня забезпечує профілактику післяопераційних ушкоджень м'яких тканин, що безпосередньо прилягають до місця його введення Даний стержень може бути замінений при змонтованому апараті зовнішньої фіксації, однак наявність сполучної муфти і контргайок, якими вона кріпиться, не дозволяє здійснити надійну фіксацію фрагментів кістки в апараті, що призводить до втрати надійності фіксації і зниження ефективності лікування Задачею винаходу, що пропонується, є створення стержня для апаратів зовнішньої фіксації, який дозволить забезпечити його встановлення при змонтованому апараті Поставлена задача досягається тим, що в стержні для апаратів зовнішньої фіксації, який має циліндричний корпус з різьбою по всій довжині, та конічним вістрям, постаченим різьбовою нарізкою, згідно винаходу, внутрішній діаметр різьби цилінд ю о 00 00 48805 переміщують до опору гайки в елемент апарату зовнішньої фіксації (планки, штанги і т п ) 3 іншого кінця стержня також установлюють гайку, за допомогою якої виконують жорстку фіксацію стержня в апараті В тому випадку, коли в процесі використання апарату зовнішньої фіксації треба додатково встановити один або декілька стержнів, виконують маніпуляції, аналогічні приведеним вище, але при цьому КОНІЧНІ вістря 3 вводять в заздалегідь підготовлені отвори в КІСТЦІ Таке конструктивне рішення стержня дає змогу збільшити СТІЙКІСТЬ апарату та підвищити жорсткість фіксації за рахунок встановлення додаткових стержнів, або замінити стержень у разі його перелому Наводимо опис використання пропонованого стержню на конкретному клінічному прикладі Хворий С , 18 років, історія хвороби №61387 Діагноз Післяостеомієлітичне скорочення лівого плеча на 7см (фіг 2) 25 04 2000р виконано операцію Монтаж стержневого апарату зовнішньої фіксації (по 2 стержні ФіМ в кожний фрагмент) та остеотомію с/3 плеча (фігЗ) Починаючи з 10 05 2000р - дистракція лівого плеча за допомогою апарату зовнішньої фіксації 21 06 2000р хворий впав і зламав один стержень (фіг 4) 22 06 2000р зламаний стержень видалили, а на його місце встановили пропонований стержень по методиці, яка описана вище (фіг 5) З 07 2000р подовження сегменту закінчено, дистракція припинена (фіг 6) 18 10 2000р апарат демонтували, плече подовжено на необхідну заплановану довжину - 7СМ (фіг 7) Пропонований стержень для апаратів зовнішньої фіксації може бути використаний в ортопедотравматолопчних клініках З використанням заявленого стержня в відділенні дитячої ортопедії інституту прооперовано 75 хворих з добрими КЛІНІЧНИМИ результатами Джерело інформації 1 А с 1445715, СССР, А 61 В 17/56, 05 05 86 48805 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
