Екзотермічний паяльно – зварювальний стержень

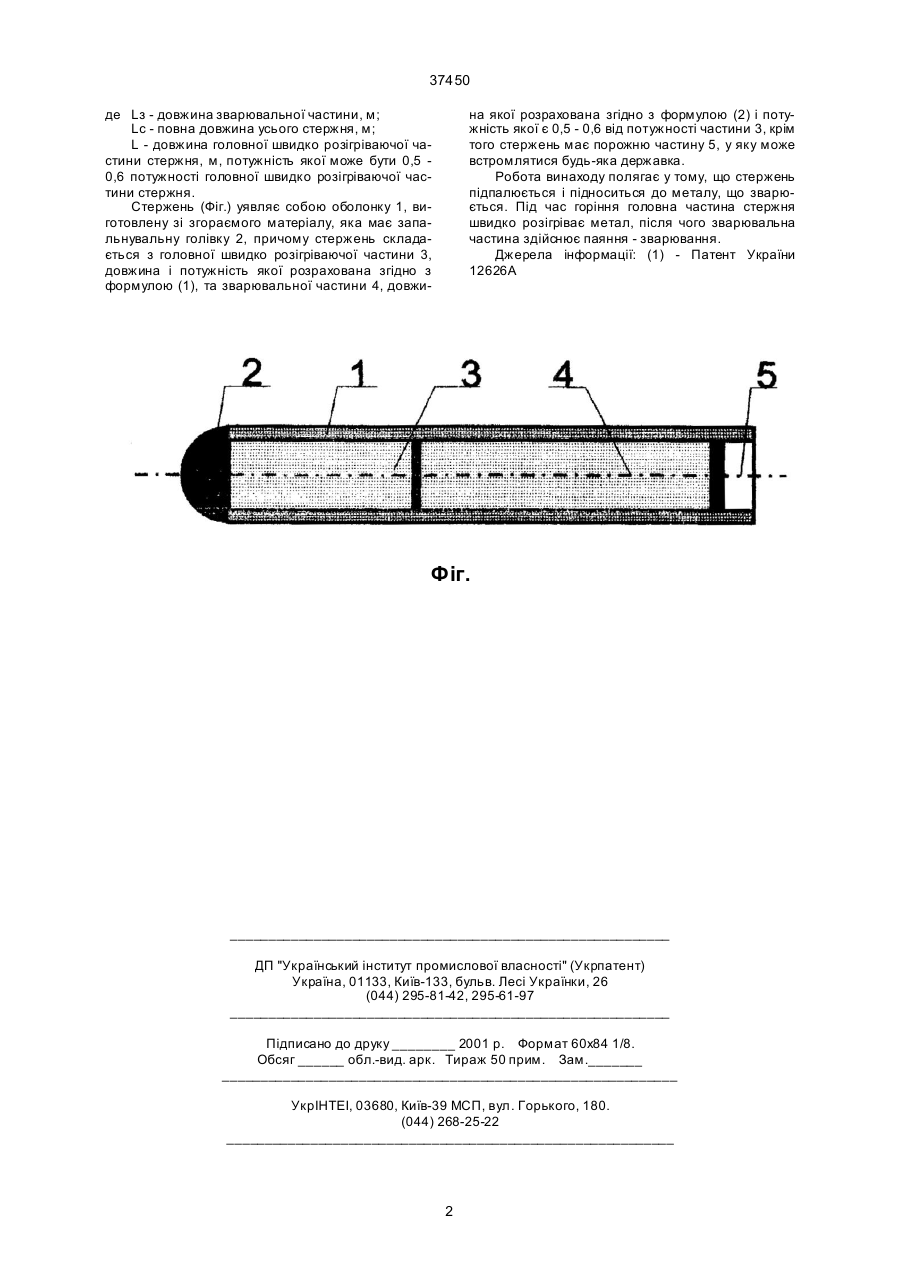

Екзотермічний паяльно-зварювальний стержень, виготовлений методом ущільнення суміші або пресування, або екструзії з оболонкою чи без неї, що відрізняється тим, що складається з двох частин - головної швидко розігріваючої частини, довжина якої розраховується згідно з формулою L= Q qFpnг (1) де L- довжина головної швидко розігріваючої частини стержня, м; Q- потужність головної швидко розігріваючої частини стержня, яка потрібна для швидкого розігрівання поверхні металу до потрібної температури зварювання за 3 –5 с., кВт; q - питома енергія екзотермічної суміші головної швидко розігріваючої частини стержня, кДж/кг, F- площа поперечного перерізу стержня, м 2 p - щільність суміші кг/м 3 ; n г- швидкість горіння, м/с; та зварювальної частини, довжина якої розраховується згідно з формулою Lз = Lc – L , (2) 37450 Q qFpn Г (11) L= UA Сутність винаходу полягає у тому, що екзотермічний паяльно-зварювальний стержень, виготовлений методом ущільнення суміші або пресування, або екструзії з оболонкою, чи без неї, складається з двох частин - головної швидко розігріваючої частини, довжина якої розраховується згідно з формулою (19) Винахід належить до галузі паяння - зварювання екзотермічними засобами. Найближчим до запропонованого винаходу є пристрій згідно з джерелом (1), де йдеться про термохімічний стержень, який складається з пресованих таблеток, з'єднаних одна з одною . Недоліком прототипу є те, що нагрівання металу, що зварюється, йде досить повільно, особливо при досить великих товщинах зварювання, а підвищення питомої енергії всього стержня приводить до зайвих енергетичних втрат. Метою винаходу є створення екзотермічного стержня для паяння - зварювання, який забезпечував би досить швидке нагрівання поверхні металу, що зварюється, при мінімальних енергетичних витратах. Поставлена мета досягається тим, що пропонований стержень (фіг.) складається з двох частин - головної частини підвищеної потужності, яка становить близько 30% довжини стержня і основної частини меншої потужності, щоб здійснювати паяння - зварювання під час встановленого квазістаціонарного теплового режиму, після швидкого розігріву металу головною частиною. (13) A де L- довжина головної швидко розігріваючої частини стержня, м, Q - потужність головної швидко розігріваючої частини стержня, яка потрібна для швидкого розігрівання поверхні металу до потрібної температури зварювання за 3 -5 с., кВт; q - питома енергія екзотермічної суміші головної швидко розігріваючої частини стержня, кДж/кг, F - площа поперечного перерізу стержня, м 2 p - щільність суміші кг/м 3 ; n г - швидкість горіння. м/с; та зварювальної частини, довжина якої розраховується згідно з формулою Lз=Lc-L де Lз - довжина зварювальної частини, м; Lc-повна довжина усього стержня, м; L - довжина головної швидко розігріваючої частини стержня, м, потужність якої може бути 0,5 - 0,6 потужності головної швидко розігріваючої частини стержня. 37450 де Lз - довжина зварювальної частини, м; Lc - повна довжина усього стержня, м; L - довжина головної швидко розігріваючої частини стержня, м, потужність якої може бути 0,5 0,6 потужності головної швидко розігріваючої частини стержня. Стержень (Фіг.) уявляє собою оболонку 1, виготовлену зі згораємого матеріалу, яка має запальнувальну голівку 2, причому стержень складається з головної швидко розігріваючої частини 3, довжина і потужність якої розрахована згідно з формулою (1), та зварювальної частини 4, довжи на якої розрахована згідно з формулою (2) і потужність якої є 0,5 - 0,6 від потужності частини 3, крім того стержень має порожню частину 5, у яку може встромлятися будь-яка державка. Робота винаходу полягає у тому, що стержень підпалюється і підноситься до металу, що зварюється. Під час горіння головна частина стержня швидко розігріває метал, після чого зварювальна частина здійснює паяння - зварювання. Джерела інформації: (1) - Патент України 12626А Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
