Апарат зовнішньої фіксації для лікування переломів кісток голінки

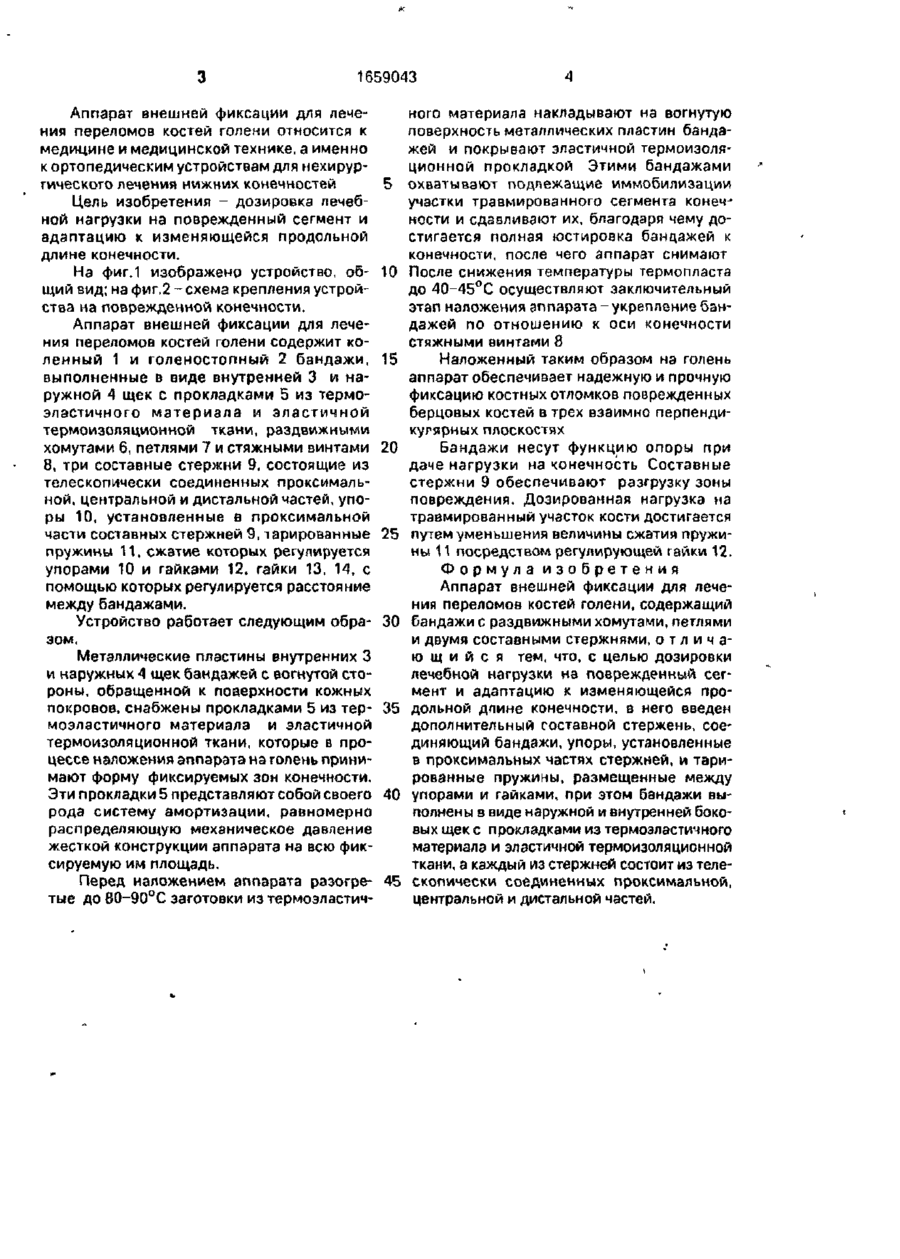

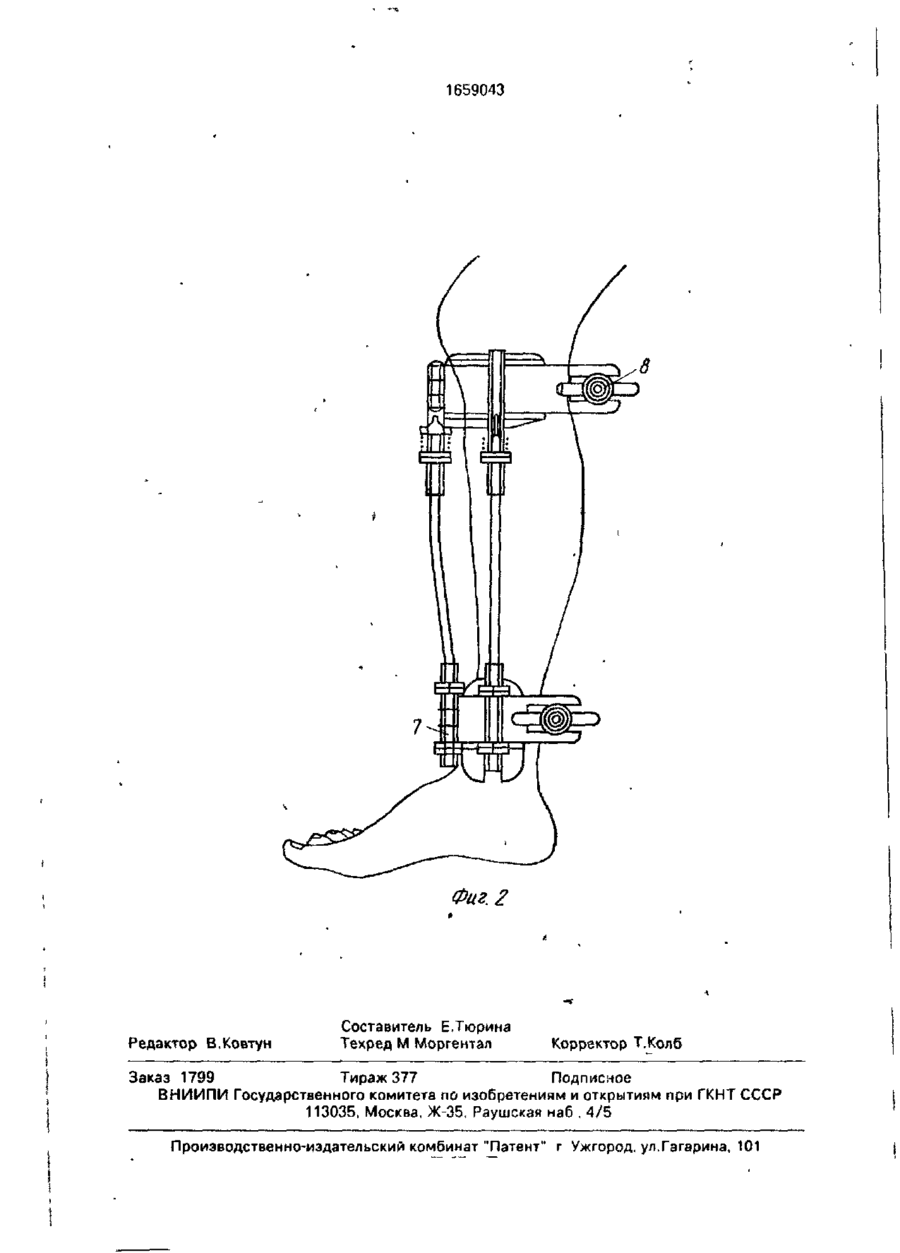

Аппарат внешней фиксации для лечения переломов костей голени относится к медицине и медицинской технике, а именно к протезам нижних конечностей. Цель изобретения -дозировкалечебной нагрузки на поврежденный сегмент и адаптацию к изме няющейся продольной длине конечности. Аппарат внешней фиксации для лечения переломов костей голени содержит коленный 1 и голеностопный 2 бандажи, выполненные в виде внутренней 3 и наружной 4 щек с прокладками 5 из термоэластичного материала и эластичной термоизоляционной ткани, раздвижными хомутами 6 и петлями 7, три составных стержня 9, состоящих из телескопически соединенных проксимальной, центральной и дистальной частей, упоры 10, установленные в проксимальной части составных стержней 9, тарированные пружины 11, сжатие которых регулируется упорами 10 и гайками 12, гайки 13, 14 с помощью которых регулируется расстояние между бандажами 1 ил (Л С О1 о infiL Фиг / W 1659043 Аппарат внешней фиксации для лечения переломов костей голени относится к медицине и медицинской технике, а именно к ортопедическим устройствам для нехирургического лечения нижних конечностей Цель изобретения - дозировка лечебной нагрузки на поврежденный сегмент и адаптацию к изменяющейся продольной длине конечности. На фиг.1 изображено устройство, общий вид; на фиг,2 - схема крепления устройства на поврежденной конечности. Аппарат внешней фиксации для лечения переломов костей голени содержит коленный 1 и голеностопный 2 бандажи, выполненные в виде внутренней 3 и наружной 4 щек с прокладками 5 из термоэластичного материала и эластичной термоизоляционной ткани, раздвижными хомутами 6, петлями 7 и стяжными винтами 8, три составные стержни 9, состоящие из телескопически соединенных проксимальной, центральной и дистальной частей, упоры 10, установленные в проксимальной части составных стержней 9, тарированные пружины 11, сжатие которых регулируется упорами 10 и гайками 12, гайки 13. 14, с помощью которых регулируется расстояние между бандажами. Устройство работает следующим образом. Металлические пластины внутренних 3 и наружных 4 щек бандажей с вогнутой стороны, обращенной к поверхности кожных покровов, снабжены прокладками 5 из термоэластичного материала и эластичной термоизоляционной ткани, которые в процессе наложения аппарата на голень принимают форму фиксируемых зон конечности. Эти прокладки 5 представляют собой своего рода систему амортизации, равномерно распределяющую механическое давление жесткой конструкции аппарата на всю фиксируемую им площадь. Перед наложением аппарата разогретые до 80-90°С заготовки из термоэластич 5 10 15 20 25 30 35 40 45 ного материала накладывают на вогнутую поверхность металлических пластин бандажей и покрывают эластичной термоизоляционной прокладкой Этими бандажами охватывают подлежащие иммобилизации участки травмированного сегмента конеч^ ности и сдавливают их, благодаря чему достигается полная юстировка бандажей к конечности, после чего аппарат снимают После снижения температуры термопласта до 40-45°С осуществляют заключительный этап наложения аппарата - укрепление бандажей по отношению к оси конечности стяжными винтами 8 Наложенный таким образом на голень аппарат обеспечивает надежную и прочную фиксацию костных отломков поврежденных берцовых костей в трех взаимно перпендикулярных плоскостях Бандажи несут функцию опоры при даче нагрузки на конечность Составные стержни 9 обеспечивают разгрузку зоны повреждения. Дозированная нагрузка на травмированный участок кости достигается путем уменьшения величины сжатия пружины 11 посредством регулирующей гайки 12. Формула изобретения Аппарат внешней фиксации для лечения переломов костей голени, содержащий бандажи с раздвижными хомутами, петлями и двумя составными стержнями, о т л и ч а ю щ и й с я тем, что, с целью дозировки лечебной нагрузки на поврежденный сегмент и адаптацию к изменяющейся продольной дпине конечности, в него введен дополнительный составной стержень, соединяющий бандажи, упоры, установленные в проксимальных частях стержней, и тарированные пружины, размещенные между упорами и гайками, при этом бандажи выполнены в виде наружной и внутренней боковых щек с прокладками из термоэластичного материала и эластичной термоизоляционной ткани, а каждый из стержней состоит из телескопически соединенных проксимальной, центральной и дистальной частей. 1659043 Фиг. 2 Редактор В.Ковтун Составитель Е.Тюрина Техред М Моргентал Корректор Т. Колб Заказ 1799 Тираж 377 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ҐКНТ СССР 113035. Москва, Ж-35, Раушская наб . 4/5 Производственно-издательский комбинат "Патент" г Ужгород. ул.Гагарина, 101
