Спосіб приготування біодизельного палива

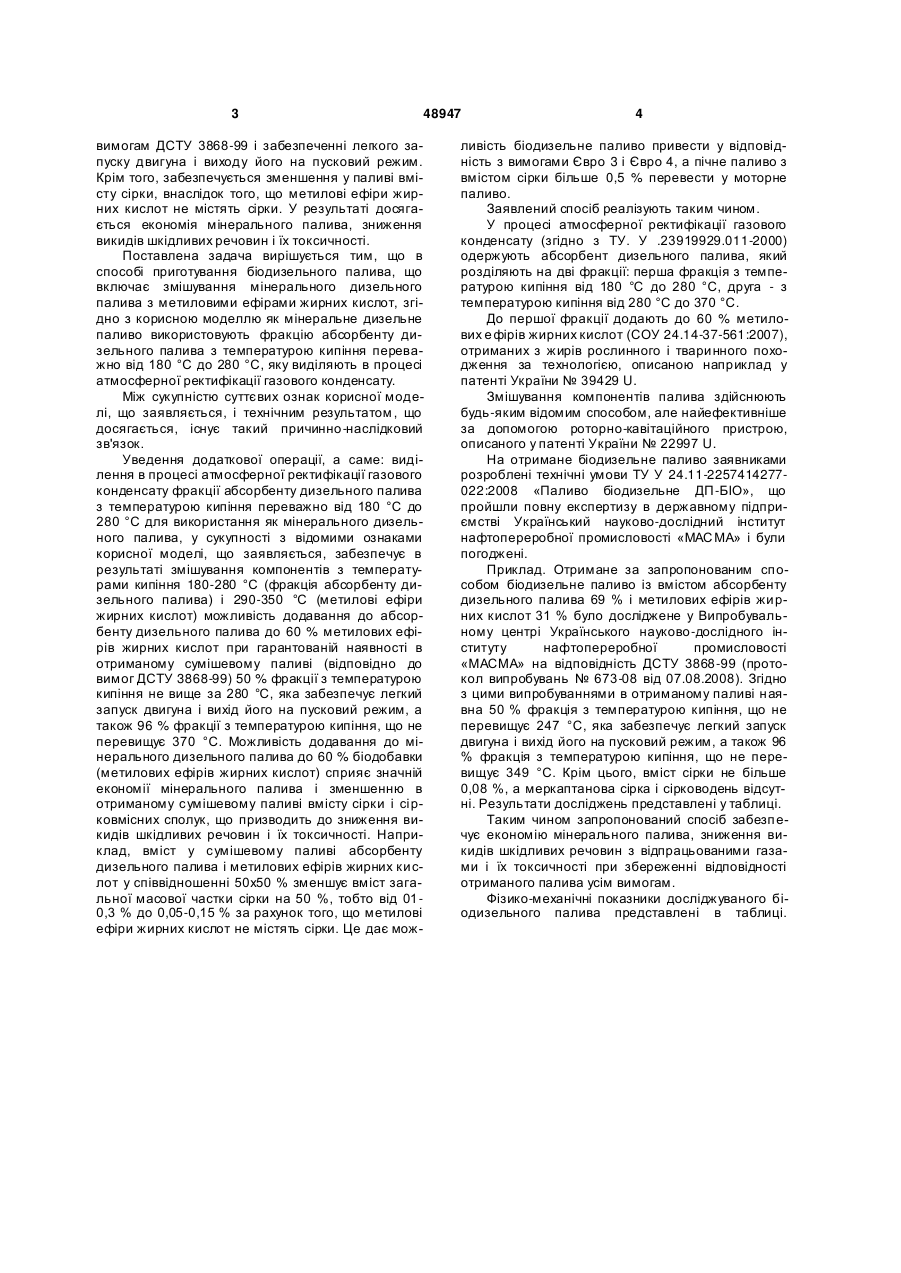

Спосіб приготування біодизельного палива, що включає змішування мінерального дизельного палива з метиловими ефірами жирних кислот, який відрізняється тим, що як мінеральне дизельне паливо використовують фракцію абсорбенту дизельного палива з температурою кипіння переважно від 180 °С до 280 °С, яку виділяють в процесі атмосферної ректифікації газового конденсату. (19) (21) u200910902 (22) 29.10.2009 (24) 12.04.2010 (46) 12.04.2010, Бюл.№ 7, 2010 р. (72) АБАДЖЯН БОРИС АНТОНОВИЧ, ЛАЗУРЕНКО ОЛЕКСАНДР ВАСИЛЬОВИЧ, ПОСТОЛ ЮЛІЯ ОЛЕКСАНДРІВН А, КОЧІРКО БОГДАН ФЕДОРОВИЧ, КОЗАКОВ ВОЛОДИ МИР МИКОЛАЙОВИЧ (73) АБАДЖЯН БОРИС АНТОНОВИЧ, ЛАЗУРЕНКО ОЛЕКС АНДР ВАСИЛЬОВИЧ 3 48947 вимогам ДСТУ 3868-99 і забезпеченні легкого запуску двигуна і виходу його на пусковий режим. Крім того, забезпечується зменшення у паливі вмісту сірки, внаслідок того, що метилові ефіри жирних кислот не містять сірки. У результаті досягається економія мінерального палива, зниження викидів шкідливих речовин і їх токсичності. Поставлена задача вирішується тим, що в способі приготування біодизельного палива, що включає змішування мінерального дизельного палива з метиловими ефірами жирних кислот, згідно з корисною моделлю як мінеральне дизельне паливо використовують фракцію абсорбенту дизельного палива з температурою кипіння переважно від 180 °С до 280 °С, яку виділяють в процесі атмосферної ректифікації газового конденсату. Між сукупністю суттєвих ознак корисної моделі, що заявляється, і технічним результатом , що досягається, існує такий причинно-наслідковий зв'язок. Уведення додаткової операції, а саме: виділення в процесі атмосферної ректифікації газового конденсату фракції абсорбенту дизельного палива з температурою кипіння переважно від 180 °С до 280 °С для використання як мінерального дизельного палива, у сукупності з відомими ознаками корисної моделі, що заявляється, забезпечує в результаті змішування компонентів з температурами кипіння 180-280 °С (фракція абсорбенту дизельного палива) і 290-350 °С (метилові ефіри жирних кислот) можливість додавання до абсорбенту дизельного палива до 60 % метилових ефірів жирних кислот при гарантованій наявності в отриманому сумішевому паливі (відповідно до вимог ДСТУ 3868-99) 50 % фракції з температурою кипіння не вище за 280 °С, яка забезпечує легкий запуск двигуна і вихід його на пусковий режим, а також 96 % фракції з температурою кипіння, що не перевищує 370 °С. Можливість додавання до мінерального дизельного палива до 60 % біодобавки (метилових ефірів жирних кислот) сприяє значній економії мінерального палива і зменшенню в отриманому сумішевому паливі вмісту сірки і сірковмісних сполук, що призводить до зниження викидів шкідливих речовин і їх токсичності. Наприклад, вміст у сумішевому паливі абсорбенту дизельного палива і метилових ефірів жирних кислот у співвідношенні 50х50 % зменшує вміст загальної масової частки сірки на 50 %, тобто від 010,3 % до 0,05-0,15 % за рахунок того, що метилові ефіри жирних кислот не містять сірки. Це дає мож 4 ливість біодизельне паливо привести у відповідність з вимогами Євро 3 і Євро 4, а пічне паливо з вмістом сірки більше 0,5 % перевести у моторне паливо. Заявлений спосіб реалізують таким чином. У процесі атмосферної ректифікації газового конденсату (згідно з ТУ. У .23919929.011-2000) одержують абсорбент дизельного палива, який розділяють на дві фракції: перша фракція з температурою кипіння від 180 °С до 280 °С, друга - з температурою кипіння від 280 °С до 370 °С. До першої фракції додають до 60 % метилових е фірів жирних кислот (СОУ 24.14-37-561:2007), отриманих з жирів рослинного і тваринного походження за технологією, описаною наприклад у патенті України № 39429 U. Змішування компонентів палива здійснюють будь-яким відомим способом, але найефективніше за допомогою роторно-кавітаційного пристрою, описаного у патенті України № 22997 U. На отримане біодизельне паливо заявниками розроблені технічні умови ТУ У 24.11-2257414277022:2008 «Паливо біодизельне ДП-БІО», що пройшли повну експертизу в державному підприємстві Український науково-дослідний інститут нафтопереробної промисловості «МАС МА» і були погоджені. Приклад. Отримане за запропонованим способом біодизельне паливо із вмістом абсорбенту дизельного палива 69 % і метилових ефірів жирних кислот 31 % було досліджене у Випробувальному центрі Українського науково-дослідного інституту нафтопереробної промисловості «МАСМА» на відповідність ДСТУ 3868-99 (протокол випробувань № 673-08 від 07.08.2008). Згідно з цими випробуваннями в отриманому паливі наявна 50 % фракція з температурою кипіння, що не перевищує 247 °С, яка забезпечує легкий запуск двигуна і вихід його на пусковий режим, а також 96 % фракція з температурою кипіння, що не перевищує 349 °С. Крім цього, вміст сірки не більше 0,08 %, а меркаптанова сірка і сірководень відсутні. Результати досліджень представлені у таблиці. Таким чином запропонований спосіб забезпечує економію мінерального палива, зниження викидів шкідливих речовин з відпрацьованими газами і їх токсичності при збереженні відповідності отриманого палива усім вимогам. Фізико-механічні показники досліджуваного біодизельного палива представлені в таблиці. 5 48947 6 Таблиця Фізико-механічні показники досліджуваного біодизельного палива № п/п 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 Фізико-хімічні показники Фактично одержаНорма, згідно з ні результати виДСТУ 3868-99 пробувань Найменування показника Фракційний склад: - 50 % переганяються за температури, °С, не вище – 96 % переганяються за температури, °С, не вище В'язкість кінематична за температури 20 °С, мм 2/с, не більше Температура застигання, °С, не вище Температура спалаху, в закритому тиглі, °С, не нижче - для тепловозних і судових дизелів і газових турбін Масова частка сірки, %, не більше: - виду ІІІ Масова частка меркаптанової сірки, %, не більше Вміст сірководню Випробування на мідній пластинці 3 Концентрація фактичних смол, мг на 100 см палива, не більше Кислотність, мг КОН на 100 см 3 палива, не більше Йодне число, г йоду на 100 г палива, не більше Зольність, %, не більше Коксівність 10 %-го залишку, %, не більше Коефіцієнт фільтрованості, не більше Вміст механічних домішок Вміст води Густина за температури 20 °С, кг/м 3, не більше Комп’ютерна в ерстка Д. Шев ерун Підписне 280 247 349 3,0-6,0 3,20 мінус 10 мінус 19 62 54 0,20 0,01 відсутність витримує 0,080 відсутність відсутність витримує 40 39,5 5,0 6,0 0,01 0,30 3,0 відсутність відсутність 860 2,03 4,9 0,004 0,09 1,88 відсутність відсутність 821,9 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
