Пристрій для збирання на вісь колісної пари лабіринтових і внутрішніх кілець підшипників буксового вузла холодним напресуванням

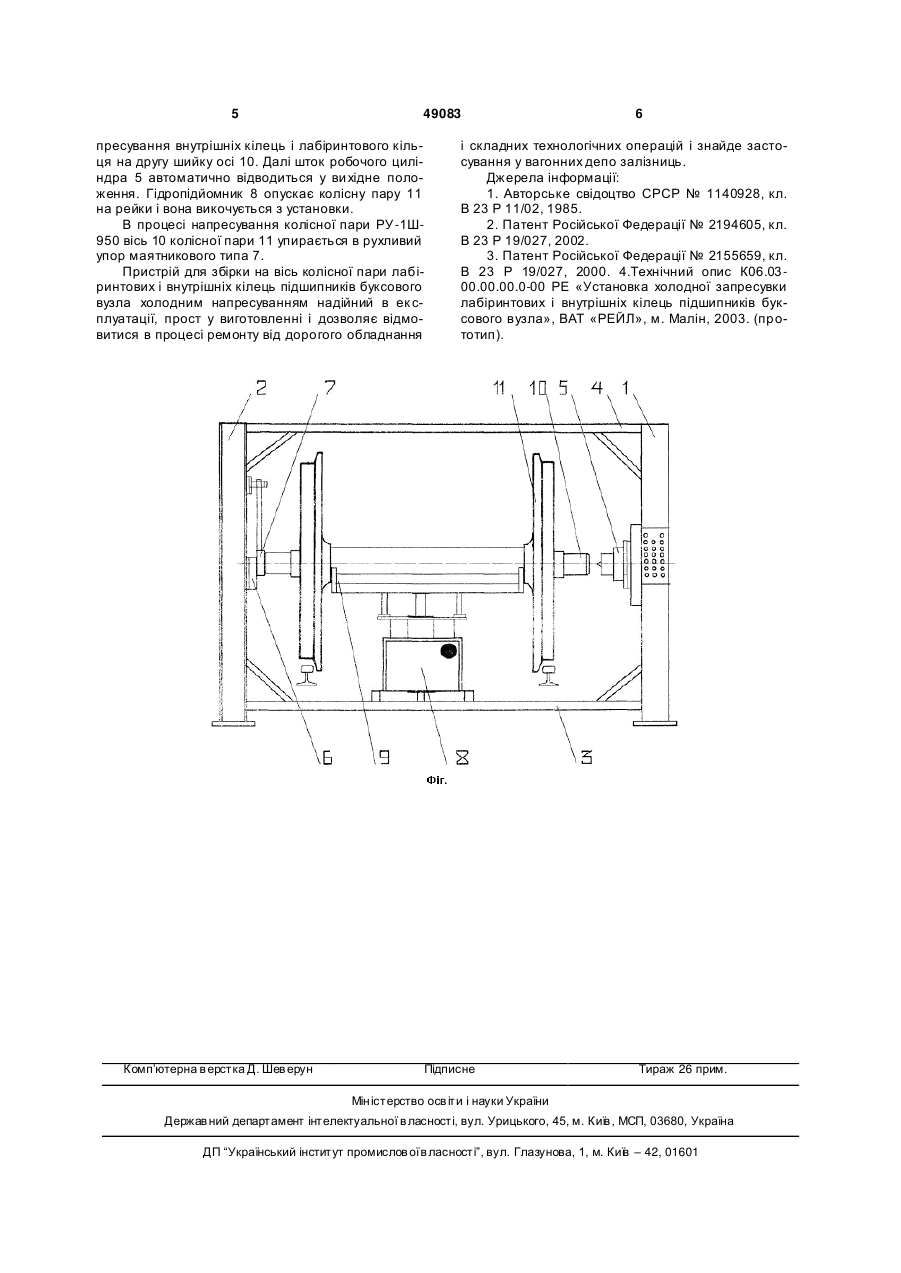

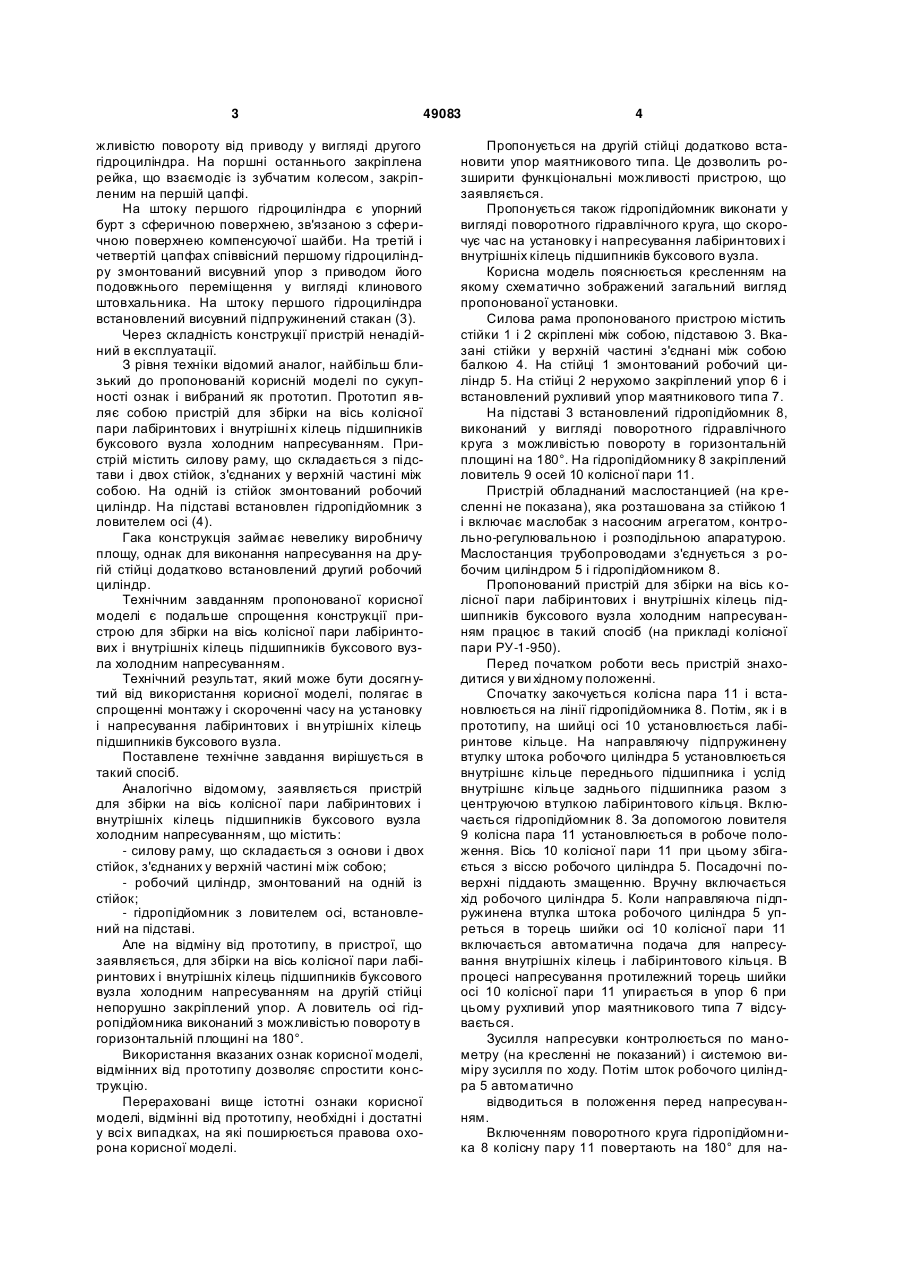

1. Пристрій для збирання на вісь колісної пари лабіринтових і внутрішніх кілець підшипників буксового вузла холодним напресуванням, який містить силову раму, що складається з основи і двох стійок, з'єднаних у верхній частині між собою, робочий циліндр, змонтований на одній із стійок, і встановлений на основі гідропідйомник з уловлю 3 49083 жливістю повороту від приводу у вигляді другого гідроциліндра. На поршні останнього закріплена рейка, що взаємодіє із зубчатим колесом, закріпленим на першій цапфі. На штоку першого гідроциліндра є упорний бурт з сферичною поверхнею, зв'язаною з сферичною поверхнею компенсуючої шайби. На третій і четвертій цапфах співвісний першому гідроциліндру змонтований висувний упор з приводом його подовжнього переміщення у вигляді клинового штовхальника. На штоку першого гідроциліндра встановлений висувний підпружинений стакан (3). Через складність конструкції пристрій ненадійний в експлуатації. З рівня техніки відомий аналог, найбільш близький до пропонованій корисній моделі по сукупності ознак і вибраний як прототип. Прототип я вляє собою пристрій для збірки на вісь колісної пари лабіринтових і внутрішні х кілець підшипників буксового вузла холодним напресуванням. Пристрій містить силову раму, що складається з підстави і двох стійок, з'єднаних у верхній частині між собою. На одній із стійок змонтований робочий циліндр. На підставі встановлен гідропідйомник з ловителем осі (4). Гака конструкція займає невелику виробничу площу, однак для виконання напресування на другій стійці додатково встановлений другий робочий циліндр. Технічним завданням пропонованої корисної моделі є подальше спрощення конструкції пристрою для збірки на вісь колісної пари лабіринтових і внутрішніх кілець підшипників буксового вузла холодним напресуванням. Технічний результат, який може бути досягнутий від використання корисної моделі, полягає в спрощенні монтажу і скороченні часу на установку і напресування лабіринтових і вн утрішніх кілець підшипників буксового вузла. Поставлене технічне завдання вирішується в такий спосіб. Аналогічно відомому, заявляється пристрій для збірки на вісь колісної пари лабіринтових і внутрішніх кілець підшипників буксового вузла холодним напресуванням, що містить: - силову раму, що складається з основи і двох стійок, з'єднаних у верхній частині між собою; - робочий циліндр, змонтований на одній із стійок; - гідропідйомник з ловителем осі, встановлений на підставі. Але на відміну від прототипу, в пристрої, що заявляється, для збірки на вісь колісної пари лабіринтових і внутрішніх кілець підшипників буксового вузла холодним напресуванням на другій стійці непорушно закріплений упор. А ловитель осі гідропідйомника виконаний з можливістью повороту в горизонтальній площині на 180°. Використання вказаних ознак корисної моделі, відмінних від прототипу дозволяє спростити конструкцію. Перераховані вище істотні ознаки корисної моделі, відмінні від прототипу, необхідні і достатні у всі х випадках, на які поширюється правова охорона корисної моделі. 4 Пропонується на другій стійці додатково встановити упор маятникового типа. Це дозволить розширити функціональні можливості пристрою, що заявляється. Пропонується також гідропідйомник виконати у вигляді поворотного гідравлічного круга, що скорочує час на установку і напресування лабіринтових і внутрішніх кілець підшипників буксового вузла. Корисна модель пояснюється кресленням на якому схематично зображений загальний вигляд пропонованої установки. Силова рама пропонованого пристрою містить стійки 1 і 2 скріплені між собою, підставою 3. Вказані стійки у верхній частині з'єднані між собою балкою 4. На стійці 1 змонтований робочий циліндр 5. На стійці 2 нерухомо закріплений упор 6 і встановлений рухливий упор маятникового типа 7. На підставі 3 встановлений гідропідйомник 8, виконаний у вигляді поворотного гідравлічного круга з можливістью повороту в горизонтальній площині на 180°. На гідропідйомнику 8 закріплений ловитель 9 осей 10 колісної пари 11. Пристрій обладнаний маслостанцией (на кресленні не показана), яка розташована за стійкою 1 і включає маслобак з насосним агрегатом, контрольно-регулювальною і розподільною апаратурою. Маслостанция трубопроводами з'єднується з робочим циліндром 5 і гідропідйомником 8. Пропонований пристрій для збірки на вісь к олісної пари лабіринтових і внутрішніх кілець підшипників буксового вузла холодним напресуванням працює в такий спосіб (на прикладі колісної пари РУ-1-950). Перед початком роботи весь пристрій знаходитися у ви хідному положенні. Спочатку закочується колісна пара 11 і встановлюється на лінії гідропідйомника 8. Потім, як і в прототипу, на шийці осі 10 установлюється лабіринтове кільце. На направляючу підпружинену втулку штока робочого циліндра 5 установлюється внутрішнє кільце переднього підшипника і услід внутрішнє кільце заднього підшипника разом з центруючою втулкою лабіринтового кільця. Включається гідропідйомник 8. За допомогою ловителя 9 колісна пара 11 установлюється в робоче положення. Вісь 10 колісної пари 11 при цьому збігається з віссю робочого циліндра 5. Посадочні поверхні піддають змащенню. Вручну включається хід робочого циліндра 5. Коли направляюча підпружинена втулка штока робочого циліндра 5 упреться в торець шийки осі 10 колісної пари 11 включається автоматична подача для напресування внутрішніх кілець і лабіринтового кільця. В процесі напресування протилежний торець шийки осі 10 колісної пари 11 упирається в упор 6 при цьому рухливий упор маятникового типа 7 відсувається. Зусилля напресувки контролюється по манометру (на кресленні не показаний) і системою виміру зусилля по ходу. Потім шток робочого циліндра 5 автоматично відводиться в положення перед напресуванням. Включенням поворотного круга гідропідйомника 8 колісну пару 11 повертають на 180° для на 5 49083 пресування внутрішніх кілець і лабіринтового кільця на другу шийку осі 10. Далі шток робочого циліндра 5 автоматично відводиться у ви хідне положення. Гідропідйомник 8 опускає колісну пару 11 на рейки і вона викочується з установки. В процесі напресування колісної пари РУ-1Ш950 вісь 10 колісної пари 11 упирається в рухливий упор маятникового типа 7. Пристрій для збірки на вісь колісної пари лабіринтових і внутрішніх кілець підшипників буксового вузла холодним напресуванням надійний в ек сплуатації, прост у виготовленні і дозволяє відмовитися в процесі ремонту від дорогого обладнання Комп’ютерна в ерстка Д. Шев ерун 6 і складних технологічних операцій і знайде застосування у вагонних депо залізниць. Джерела інформації: 1. Авторське свідоцтво СРСР № 1140928, кл. В 23 Р 11/02, 1985. 2. Патент Російської Федерації № 2194605, кл. В 23 Р 19/027, 2002. 3. Патент Російської Федерації № 2155659, кл. В 23 Р 19/027, 2000. 4.Технічний опис К06.0300.00.00.0-00 РЕ «Установка холодної запресувки лабіринтових і внутрішніх кілець підшипників буксового вузла», ВАТ «РЕЙЛ», м. Малін, 2003. (прототип). Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
