Мастильна композиція

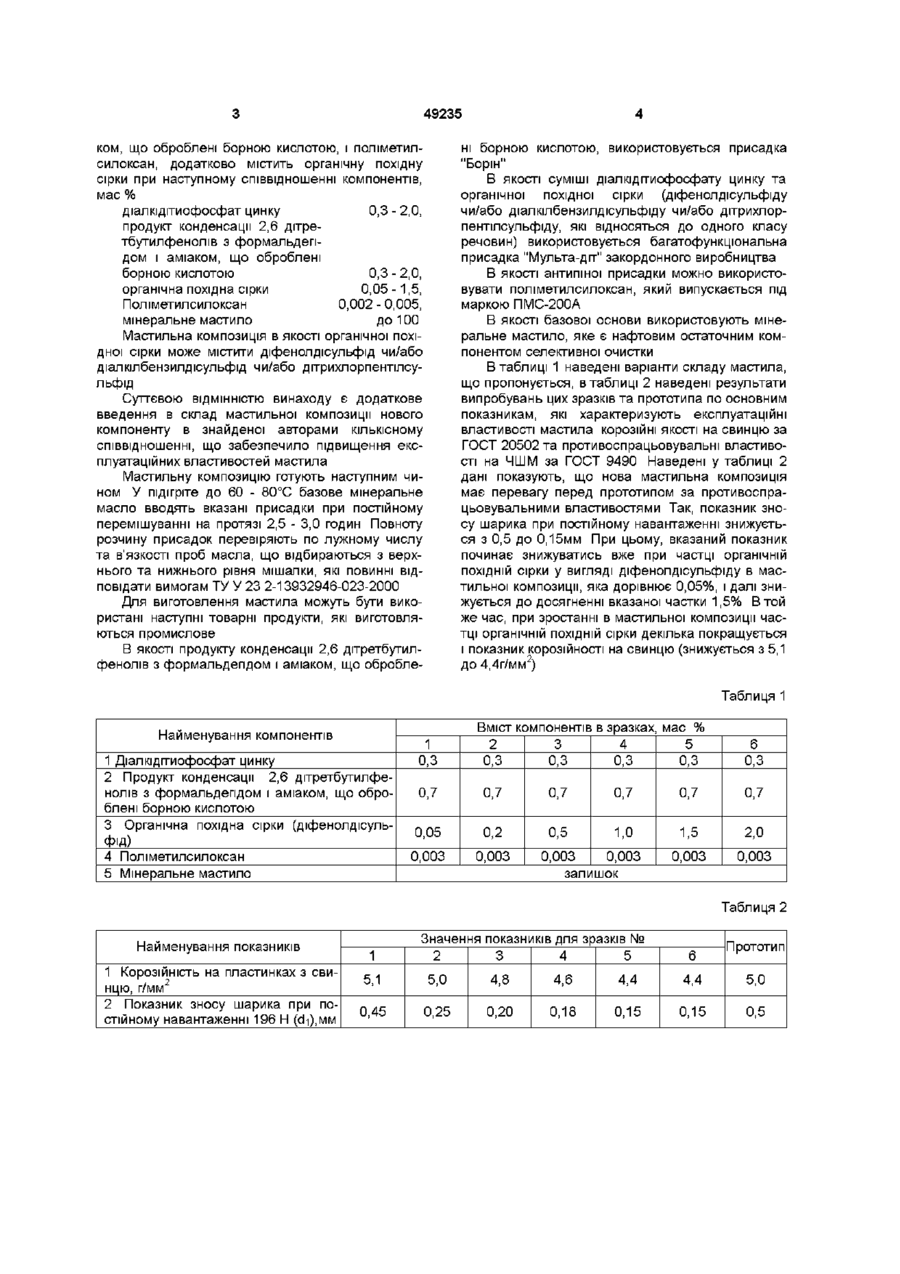

1 Мастильна композиція, яка містить мінеральне мастило, діалкілдитюфосфат цинку, продукт конденсації 2,6-дитретбутилфенолів з формальдегідом і аміаком, що оброблені борною кислотою, і поліметилсилоксан, яка відрізняється тим, що композиція додатково містить органічну похідну сірки при наступному співвідношенні компонентів, мас % діалкілдитюфосфат цинку 0,3 - 2,0, продукт конденсації 2,6дитретбутилфенолів з формальдегідом і аміаком, що оброблені борною кислотою 0,3-2,0, органічна похідна сірки 0,05-1,5, поліметилсилоксан 0,002 - 0,005, до 100 мінеральне мастило 2 Мастильна композиція по п 1, яка відрізняється тим, що вона як органічну похідну сірки містить дифенолдисульфід чи/або діалкілбензилдисульфід чи/або дитрихлорпентилсульфід Винахід відноситься до мастильних композицій, зокрема компресорних мастил, і може бути використаний у нафтопереробної і нафтохімічної промисловості Відома мастильна композиція, яка містить мінеральне мастило, діалкідітиофосфат цинку, продукт конденсації 2,6 дітретбу-тилфенолів з формальдегідом і аміаком, що оброблені борною кислотою, і поліметилсилоксан при наступному співвідношенні компонентів, мас % (джерело інформації Патент України № 10204, к п 5 С 10 М 145/32, 1994) діалкідітиофосфат цинку 0,2 - 0,4, продукт конденсації 2,6 дітретбутилфенолів з формальдегідом і аміаком, що оброблені борною кислотою 0,3 - 0,5, поліметилсилоксан 0,002 - 0,005, мінеральне мастило до 100 Але ця мастильна композиція характеризується недостатньо високими антикорозійними, антиокислювальними та противоспрацьовувальними властивостями Відома мастильна композиція, яка містить мінеральне мастило, діалкідітиофосфат цинку, продукт конденсації 2,6 дітретбу-, тилфенолів з формальдегідом і аміаком, що оброблені борною кислотою, і поліметилсилоксан при наступному співвідношенні компонентів, мас % (джерело інформації Патент України № 25654, кп 5 С 10 М 141/08, 1991) діалкідітиофосфат цинку 0,3 - 2,0, продукт конденсації 2,6 дітретбутилфенолів з формальдегідом і аміаком, що оброблені борною кислотою 0,3 - 2,0, Поліметилсилоксан 0,002 - 0,005, мінеральне мастило до 100 Підвищення в цієї мастильної композиції частки діалкідітио-фосфату цинку та продукту конденсації 2,6 дітретбутилфенолів з формальдегідом і аміаком, що оброблені борною кислотою, дозволило підвищити її антикорозійні та антиокислювальні властивості Але ця мастильна композиція також характеризується недостатньо високими противоспрацьовувальними властивостями, так як не має у своєму складі ВІДПОВІДНИХ присадок В основу винаходу поставлено задачу в мастильної композиції шляхом введення в її склад спеціальної присадки , забезпечити підвищення противоспрацьовувальних властивостей Поставлена задача досягається тим, що мастильна композиція, яка містить мінеральне мастило, діалкідітиофосфат цинку, продукт конденсації 2,6 дітретбутилфенолів з формальдегідом і аміа ю СО СЧ 49235 ком, що оброблені борною кислотою, і поліметилсилоксан, додатково містить органічну похідну сірки при наступному співвідношенні компонентів, мас % діалкідітиофосфат цинку 0,3 - 2,0, продукт конденсації 2,6 дітретбутилфенолів з формальдегідом і аміаком, що оброблені борною кислотою 0,3 - 2,0, органічна похідна сірки 0,05 -1,5, Поліметилсилоксан 0,002 - 0,005, мінеральне мастило до 100 Мастильна композиція в якості органічної похідної сірки може містити діфенолдісульфід чи/або діалкілбензилдісульфід чи/або дітрихлорпентілсульфід Суттєвою ВІДМІННІСТЮ винаходу є додаткове введення в склад мастильної композиції нового компоненту в знайденої авторами кількісному співвідношенні, що забезпечило підвищення експлуатаційних властивостей мастила Мастильну композицію готують наступним чином У підігріте до 60 - 80°С базове мінеральне масло вводять вказані присадки при постійному перемішуванні на протязі 2,5 - 3,0 годин Повноту розчину присадок перевіряють по лужному числу та в'язкості проб масла, що відбираються з верхнього та нижнього рівня мішалки, які повинні відповідати вимогам ТУ У 23 2-13932946-023-2000 Для виготовлення мастила можуть бути використані наступні товарні продукти, які виготовляються промислове В якості продукту конденсації 2,6 дітретбутилфенолів з формальдегідом і аміаком, що обробле ні борною кислотою, використовується присадка "Борін" В якості суміші діалкідітиофосфату цинку та органічної похідної сірки (діфенолдісульфіду чи/або діалкілбензилдісульфіду чи/або дітрихлорпентілсульфіду, які відносяться до одного класу речовин) використовується багатофункціональна присадка "Мульта-діт" закордонного виробництва В якості антипшої присадки можно використовувати поліметилсилоксан, який випускається під маркою ПМС-200А В якості базової основи використовують мінеральне мастило, яке є нафтовим остаточним компонентом селективної очистки В таблиці 1 наведені варіанти складу мастила, що пропонується, в таблиці 2 наведені результати випробувань цих зразків та прототипа по основним показникам, які характеризують експлуатаційні властивості мастила корозійні якості на свинцю за ГОСТ 20502 та противоспрацьовувальні властивості на ЧШМ за ГОСТ 9490 Наведені у таблиці 2 дані показують, що нова мастильна композиція має перевагу перед прототипом за противоспрацьовувальними властивостями Так, показник зносу шарика при постійному навантаженні знижується з 0,5 до 0,15мм При цьому, вказаний показник починає знижуватись вже при частці органічній ПОХІДНІЙ сірки у вигляді діфенолдісульфіду в мастильної композиції, яка дорівнює 0,05%, і далі знижується до досягненні вказаної частки 1,5% В той же час, при зростанні в мастильної композиції частці органічній ПОХІДНІЙ сірки декілька покращується і показник корозійності на свинцю (знижується з 5,1 до 4,4г/мм2) Таблиця 1 Вміст компонентів в зразках, мас % Найменування компонентів 1 Діалкідітиофосфат цинку 2 Продукт конденсації 2,6 дітретбутилфенолів з формальдегідом і аміаком, що оброблені борною кислотою 3 Органічна похідна сірки (діфенолдісульфіД) 4 Поліметилсилоксан 5 Мінеральне мастило 1 0,3 2 0,3 3 0,3 4 0,3 5 0,3 6 0,3 0,7 0,7 0,7 0,7 0,7 0,7 0,05 0,2 0,5 1,0 1,5 2,0 0,003 0,003 0,003 0,003 0,003 0,003 залишок Таблиця 2 Найменування показників 1 Корозійність на пластинках з свинцю, г/мм2 2 Показник зносу шарика при постійному навантаженні 196 Н (di),MM Значення показників для зразків № Прототип 1 2 3 4 5 6 5,1 5,0 4,8 4,6 4,4 4,4 5,0 0,45 0,25 0,20 0,18 0,15 0,15 0,5 49235 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
