Спосіб зниження температури повітря в салоні транспортного засобу
Формула / Реферат
Спосіб зниження температури повітря в салоні транспортного засобу, що реалізується за допомогою пристрою для зниження температури повітря методом випарного охолодження, до складу пристрою входить корпус, мембрана з пористою (капілярною) структурою, яка просочується водою з ємності, та через яку проходить тепле зовнішнє повітря, що подають за допомогою системи нагнітання повітря; повітря, після проходження через мембрану, охолоджується, випаровуючи воду з мембрани, який відрізняється тим, що як систему нагнітання повітря використовують штатну систему вентиляції транспортного засобу, а сам пристрій кріпиться на дефлектор штатної системи вентиляції повітря транспортного засобу, через яке подається тепле зовнішнє повітря.
Текст

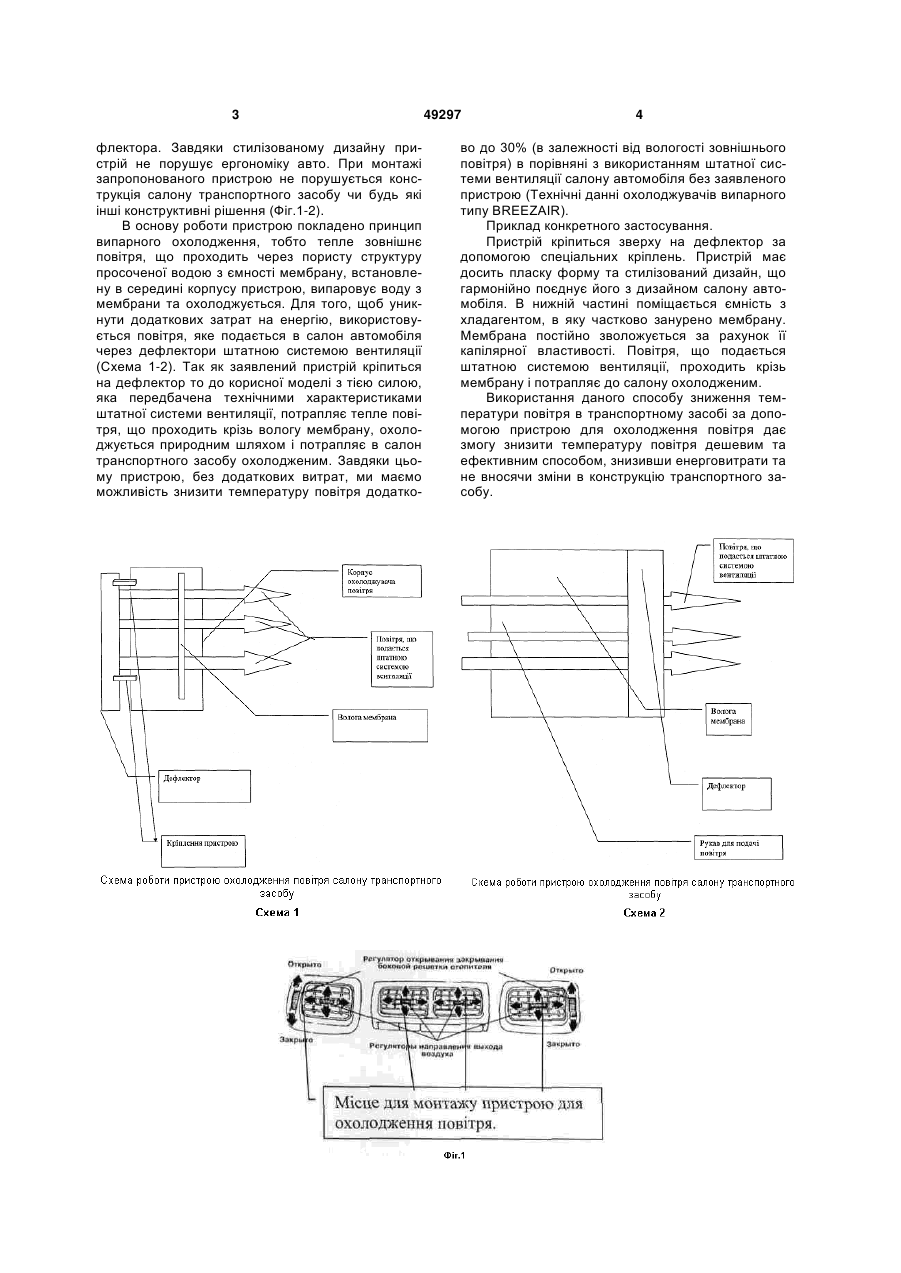

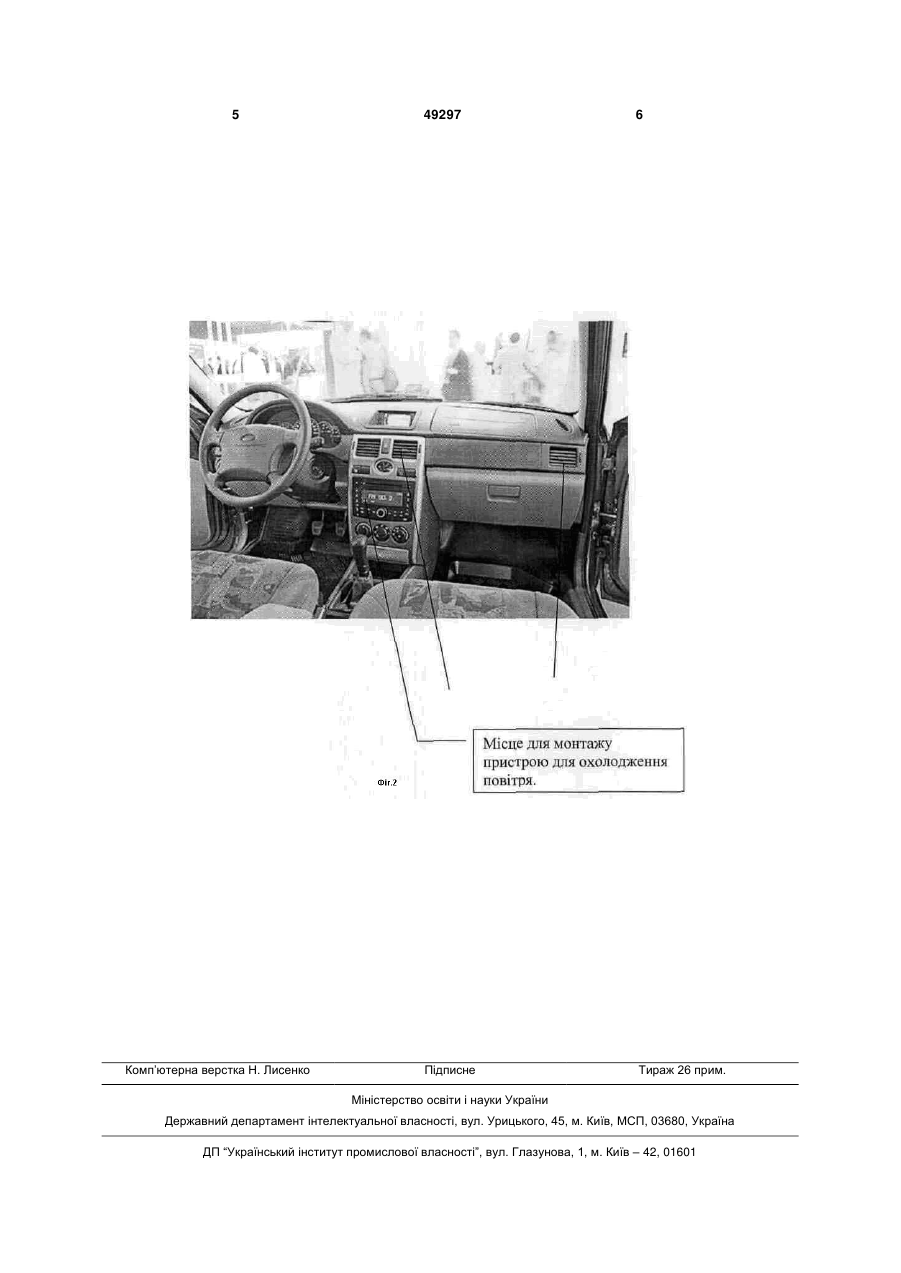

Спосіб зниження температури повітря в салоні транспортного засобу, що реалізується за допомогою пристрою для зниження температури повітря методом випарного охолодження, до складу пристрою входить корпус, мембрана з пористою (капі 3 флектора. Завдяки стилізованому дизайну пристрій не порушує ергономіку авто. При монтажі запропонованого пристрою не порушується конструкція салону транспортного засобу чи будь які інші конструктивні рішення (Фіг.1-2). В основу роботи пристрою покладено принцип випарного охолодження, тобто тепле зовнішнє повітря, що проходить через пористу структуру просоченої водою з ємності мембрану, встановлену в середині корпусу пристрою, випаровує воду з мембрани та охолоджується. Для того, щоб уникнути додаткових затрат на енергію, використовується повітря, яке подається в салон автомобіля через дефлектори штатною системою вентиляції (Схема 1-2). Так як заявлений пристрій кріпиться на дефлектор то до корисної моделі з тією силою, яка передбачена технічними характеристиками штатної системи вентиляції, потрапляє тепле повітря, що проходить крізь вологу мембрану, охолоджується природним шляхом і потрапляє в салон транспортного засобу охолодженим. Завдяки цьому пристрою, без додаткових витрат, ми маємо можливість знизити температуру повітря додатко 49297 4 во до 30% (в залежності від вологості зовнішнього повітря) в порівняні з використанням штатної системи вентиляції салону автомобіля без заявленого пристрою (Технічні данні охолоджувачів випарного типу BREEZAIR). Приклад конкретного застосування. Пристрій кріпиться зверху на дефлектор за допомогою спеціальних кріплень. Пристрій має досить пласку форму та стилізований дизайн, що гармонійно поєднує його з дизайном салону автомобіля. В нижній частині поміщається ємність з хладагентом, в яку частково занурено мембрану. Мембрана постійно зволожується за рахунок її капілярної властивості. Повітря, що подається штатною системою вентиляції, проходить крізь мембрану і потрапляє до салону охолодженим. Використання даного способу зниження температури повітря в транспортному засобі за допомогою пристрою для охолодження повітря дає змогу знизити температуру повітря дешевим та ефективним способом, знизивши енерговитрати та не вносячи зміни в конструкцію транспортного засобу. 5 Комп’ютерна верстка Н. Лиcенко 49297 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for decreasing air temperature in saloon of transportation vehicle
Автори англійськоюPatsko Heorhii Mykolaiovych
Назва патенту російськоюСпособ снижения температуры воздуха в салоне транспортного средства
Автори російськоюПацко Георгий Николаевич
МПК / Мітки
МПК: F24F 6/02
Мітки: зниження, температури, транспортного, повітря, засобу, салоні, спосіб
