Круглий концентраційний стіл

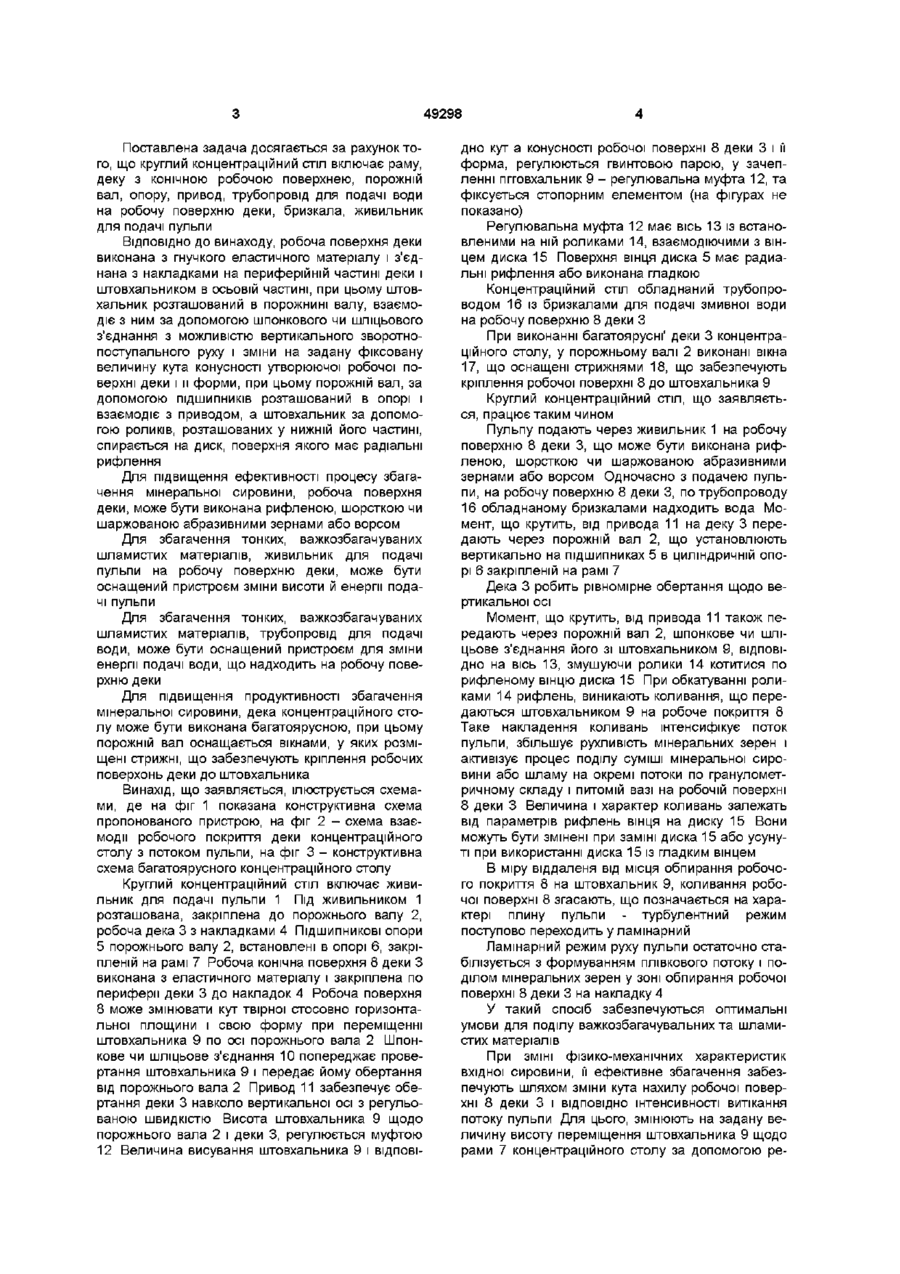

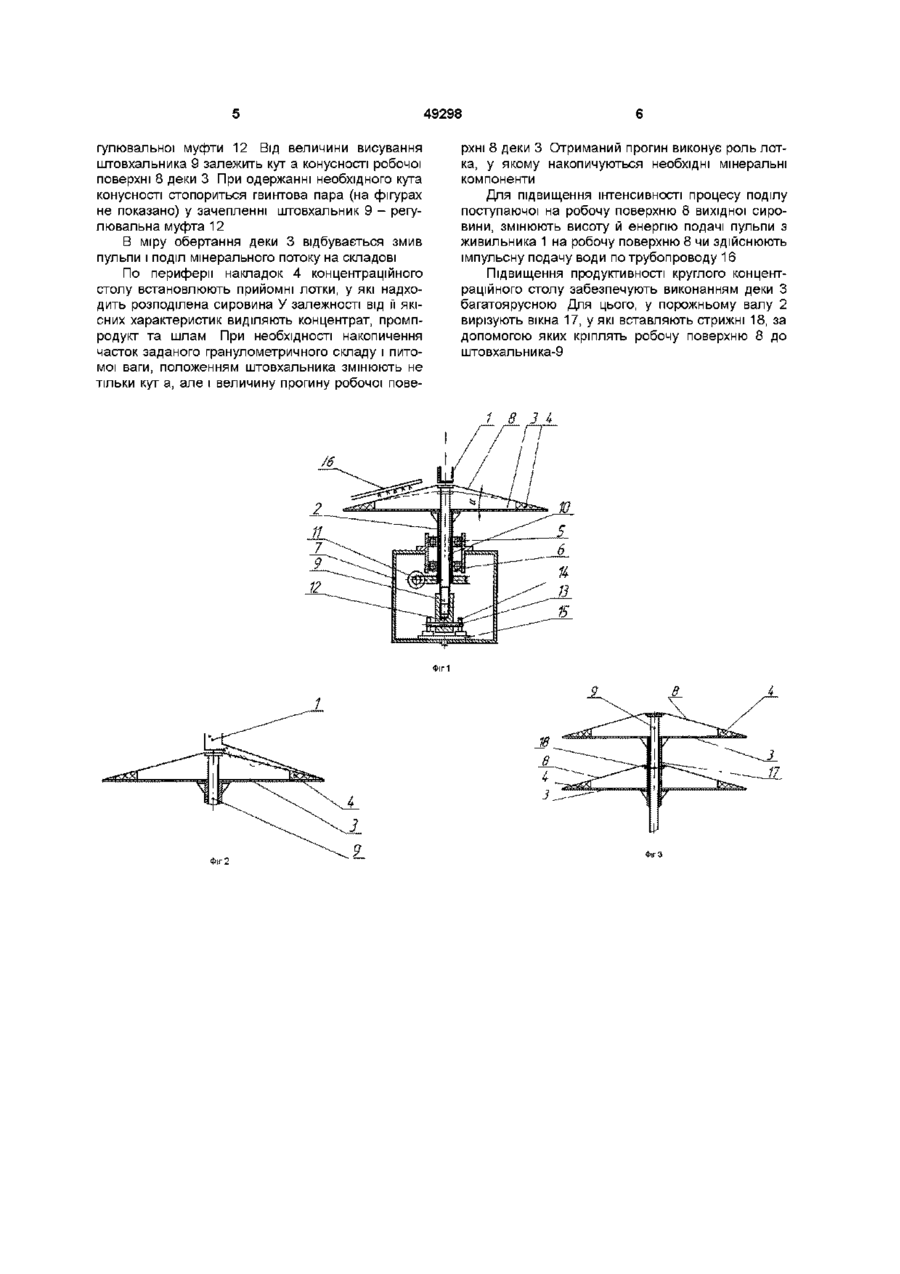

1 Круглий концентраційний стіл, який містить раму, деку з конічною робочою поверхнею, порожнистий вал, опору, привід, трубопровід для подачі води на робочу поверхню деки, бризкала, живильник для подачі пульпи, який відрізняється тим, що робоча поверхня деки виконана з гнучкого еластичного матеріалу і з'єднана з накладками на периферійній частині деки і штовхачем в осьовій частині, при цьому штовхач розташований в порожнині вала, взаємодіє з ним за допомогою шпонкового чи шліцьового з'єднання з можливістю вертикального зворотно-поступального руху і зміни на задану фіксовану величину кута конусності твірної робочої поверхні деки і її форми, при цьому порожнистий вал за допомогою ПІДШИПНИКІВ розташований в опорі і взаємодіє з приводом, а штовхач за допомогою роликів, розташованих у нижній його частині, спирається на диск, поверхня якого має радіальні рифлення 2 Круглий концентраційний стіл за п 1, який відрізняється тим, що робоча поверхня деки виконана рифленою, шорсткою чи шаржованою абразивними зернами або ворсом 3 Круглий концентраційний стіл за п 1, який відрізняється тим, що живильник подачі пульпи на робочу поверхню деки оснащений пристроєм зміни висоти і енергії подачі пульпи 4 Круглий концентраційний стіл за п 1, який відрізняється тим, що трубопровід для подачі води оснащений пристроєм для зміни енергії подачі води, що надходить на робочу поверхню деки 5 Круглий концентраційний стіл за пп 1, 2, 3, 4, який відрізняється тим, що дека концентраційного столу виконана багатоярусною, при цьому порожнистий вал оснащений вікнами, у яких розміщені стрижні, що забезпечують кріплення робочих поверхонь деки до штовхача 6 Круглий концентраційний стіл за п 1, який відрізняється тим, що поверхня вінця диска виконана гладкою Винахід відноситься до апаратів для збагачення корисних копалин і служить для гравітаційного поділу в потоці пульпи часток з малою різницею питомих ваг, тонкозернистих часток і шламів Відомий круглий концентраційний стіл, що включає вертикальний вал із встановленими на ньому твердими конусними деками, привод обертального руху і ПІДШИПНИКОВІ вузли (Ляшенко П В "Гравітаційні методи збагачення" Затверджено ВКВШ як підручник для гірничих вузів Державне науково-технічне видавництво нафтової і гірничопаливної літератури Москва, 1940 , crop 275-279) Недоліком цього концентраційного столу є неможливість змінювати характер взаємодії робочої поверхні деки столу зі збагачуваним матеріалом, регулювати кут конусності робочої поверхні деки та низька продуктивність столу Найбільш близьким до винаходу по технічній сутності і результату, що досягається, є круглий концентраційний стіл, що включає раму, конічну робочу поверхню деки, приводний вал із приводом, живильник для подачі пульпи, трубопровід із бризгалами (А С СРСР №1039565, МКИ5 В 03В 5/74, опубл 07 09 1983 р , бюл № 33) Недоліком відомого технічного рішення є те, що на збагачуваний матеріал по всій конусній робочій поверхні деки передається однаковий по характеру і величині вібрації вплив, що зменшує ефективність процесу поділу Крім того, відсутня можливість регулювання кута конусності робочої поверхні деки Задачею винаходу є удосконалення конструкції круглого концентраційного столу за рахунок формування вертикальних згасаючих коливань робочої конічної поверхні деки і зміни кута конусності утворюючої поверхні деки і її форми, у залежності від гранулометричного складу і питомої ваги збагачуваного матеріалу, що дозволяє підвищити ефективність збагачення вихідної сировини на складові частини 00 49298 Поставлена задача досягається за рахунок того, що круглий концентраційний стіл включає раму, деку з конічною робочою поверхнею, порожній вал, опору, привод, трубопровід для подачі води на робочу поверхню деки, бризкала, живильник для подачі пульпи ВІДПОВІДНО ДО винаходу, робоча поверхня деки виконана з гнучкого еластичного матеріалу і з'єднана з накладками на периферійній частині деки і штовхальником в осьовій частині, при цьому штовхальник розташований в порожнині валу, взаємодіє з ним за допомогою шпонкового чи шліцьового з'єднання з можливістю вертикального зворотнопоступального руху і зміни на задану фіксовану величину кута конусності утворюючої робочої поверхні деки і и форми, при цьому порожній вал, за допомогою ПІДШИПНИКІВ розташований в опорі і взаємодіє з приводом, а штовхальник за допомогою роликів, розташованих у нижній його частині, спирається на диск, поверхня якого має радіальні рифлення Для підвищення ефективності процесу збагачення мінеральної сировини, робоча поверхня деки, може бути виконана рифленою, шорсткою чи шаржованою абразивними зернами або ворсом Для збагачення тонких, важкозбагачуваних шламистих матеріалів, живильник для подачі пульпи на робочу поверхню деки, може бути оснащений пристроєм зміни висоти й енергії подачі пульпи Для збагачення тонких, важкозбагачуваних шламистих матеріалів, трубопровід для подачі води, може бути оснащений пристроєм для зміни енергії подачі води, що надходить на робочу поверхню деки Для підвищення продуктивності збагачення мінеральної сировини, дека концентраційного столу може бути виконана багатоярусною, при цьому порожній вал оснащається вікнами, у яких розміщені стрижні, що забезпечують кріплення робочих поверхонь деки до штовхальника Винахід, що заявляється, ілюструється схемами, де на фіг 1 показана конструктивна схема пропонованого пристрою, на фіг 2 - схема взаємодії робочого покриття деки концентраційного столу з потоком пульпи, на фіг 3 - конструктивна схема багатоярусного концентраційного столу Круглий концентраційний стіл включає живильник для подачі пульпи 1 Під живильником 1 розташована, закріплена до порожнього валу 2, робоча дека 3 з накладками 4 ПІДШИПНИКОВІ опори 5 порожнього валу 2, встановлені в опорі 6, закріпленій на рамі 7 Робоча конічна поверхня 8 деки З виконана з еластичного матеріалу і закріплена по периферії деки 3 до накладок 4 Робоча поверхня 8 може змінювати кут твірної стосовно горизонтальної площини і свою форму при переміщенні штовхальника 9 по осі порожнього вала 2 Шпонкове чи шліцьове з'єднання 10 попереджає провертання штовхальника 9 і передає йому обертання від порожнього вала 2 Привод 11 забезпечує обертання деки 3 навколо вертикальної осі з регульованою швидкістю Висота штовхальника 9 щодо порожнього вала 2 і деки 3, регулюється муфтою 12 Величина висування штовхальника 9 і ВІДПОВІ ДНО кут а конусності робочої поверхні 8 деки 3 і її форма, регулюються гвинтовою парою, у зачепленні пгговхальник 9 - регулювальна муфта 12, та фіксується стопорним елементом (на фігурах не показано) Регулювальна муфта 12 має вісь 13 із встановленими на ній роликами 14, взаємодіючими з вінцем диска 15 Поверхня вінця диска 5 має радиальні рифлення або виконана гладкою Концентраційний стіл обладнаний трубопроводом 16 із бризкалами для подачі змивної води на робочу поверхню 8 деки З При виконанні багатоярусні' деки 3 концентраційного столу, у порожньому валі 2 виконані вікна 17, що оснащені стрижнями 18, що забезпечують кріплення робочої поверхні 8 до штовхальника 9 Круглий концентраційний стіл, що заявляється, працює таким чином Пульпу подають через живильник 1 на робочу поверхню 8 деки 3, що може бути виконана рифленою, шорсткою чи шаржованою абразивними зернами або ворсом Одночасно з подачею пульпи, на робочу поверхню 8 деки 3, по трубопроводу 16 обладнаному бризкалами надходить вода Момент, що крутить, від привода 11 на деку 3 передають через порожній вал 2, що установлюють вертикально на підшипниках 5 в циліндричній опорі 6 закріпленій на рамі 7 Дека 3 робить рівномірне обертання щодо вертикальної осі Момент, що крутить, від привода 11 також передають через порожній вал 2, шпонкове чи шліцьове з'єднання його зі штовхальником 9, ВІДПОВІДНО на вісь 13, змушуючи ролики 14 котитися по рифленому вінцю диска 15 При обкатуванні роликами 14 рифлень, виникають коливання, що передаються штовхальником 9 на робоче покриття 8 Таке накладення коливань інтенсифікує поток пульпи, збільшує рухливість мінеральних зерен і активізує процес поділу суміші мінеральної сировини або шламу на окремі потоки по гранулометричному складу і питомій вазі на робочій поверхні 8 деки 3 Величина і характер коливань залежать від параметрів рифлень вінця на диску 15 Вони можуть бути змінені при заміні диска 15 або усунуті при використанні диска 15 із гладким вінцем В міру віддаленя від місця обпирання робочого покриття 8 на штовхальник 9, коливання робочої поверхні 8 згасають, що позначається на характері плину пульпи - турбулентний режим поступово переходить у ламінарний Ламінарний режим руху пульпи остаточно стабілізується з формуванням плівкового потоку і поділом мінеральних зерен у зоні обпирання робочої поверхні 8 деки 3 на накладку 4 У такий спосіб забезпечуються оптимальні умови для поділу важкозбагачувальних та шламистих матеріалів При ЗМІНІ фізико-механічних характеристик вхідної сировини, її ефективне збагачення забезпечують шляхом зміни кута нахилу робочої поверхні 8 деки 3 і ВІДПОВІДНО інтенсивності витікання потоку пульпи Для цього, змінюють на задану величину висоту переміщення штовхальника 9 щодо рами 7 концентраційного столу за допомогою ре 49298 гулювальної муфти 12 Від величини висування штовхальника 9 залежить кут а конусності робочої поверхні 8 деки 3 При одержанні необхідного кута конусності стопориться гвинтова пара (на фігурах не показано) у зачепленні штовхальник 9 - регулювальна муфта 12 В міру обертання деки 3 відбувається змив пульпи і поділ мінерального потоку на складові По периферії накладок 4 концентраційного столу встановлюють прийомні лотки, у які надходить розподілена сировина У залежності від її якісних характеристик виділяють концентрат, промпродукт та шлам При необхідності накопичення часток заданого гранулометричного складу і питомої ваги, положенням штовхальника змінюють не тільки кут а, але і величину прогину робочої пове /6 рхні 8 деки 3 Отриманий прогин виконує роль лотка, у якому накопичуються необхідні мінеральні компоненти Для підвищення інтенсивності процесу поділу поступаючої на робочу поверхню 8 вихідної сировини, змінюють висоту й енергію подачі пульпи з живильника 1 на робочу поверхню 8 чи здійснюють імпульсну подачу води по трубопроводу 16 Підвищення продуктивності круглого концентраційного столу забезпечують виконанням деки З багатоярусною Для цього, у порожньому валу 2 вирізують вікна 17, у які вставляють стрижні 18, за допомогою яких кріплять робочу поверхню 8 до штовхальника-9
