Трансмісійне мастило

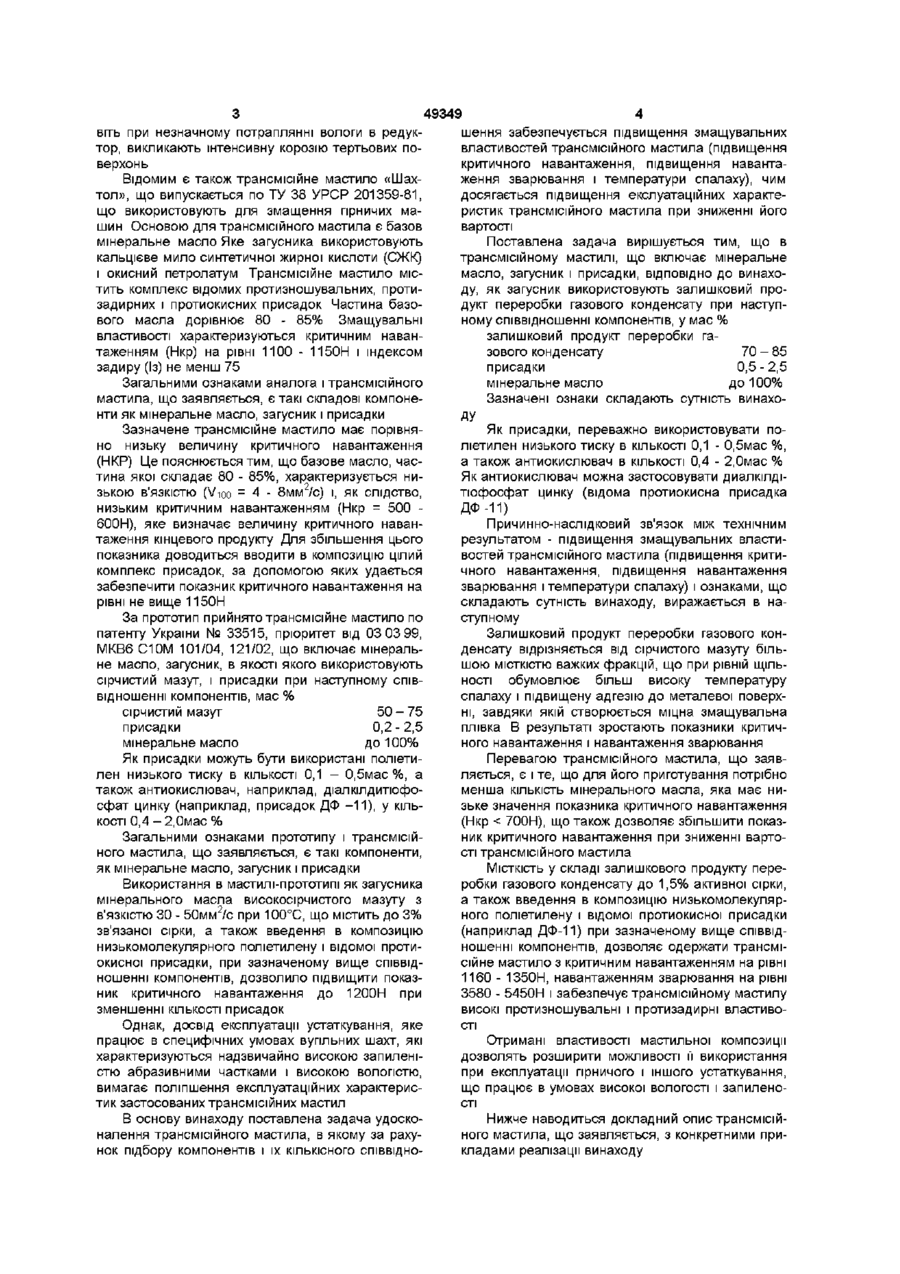

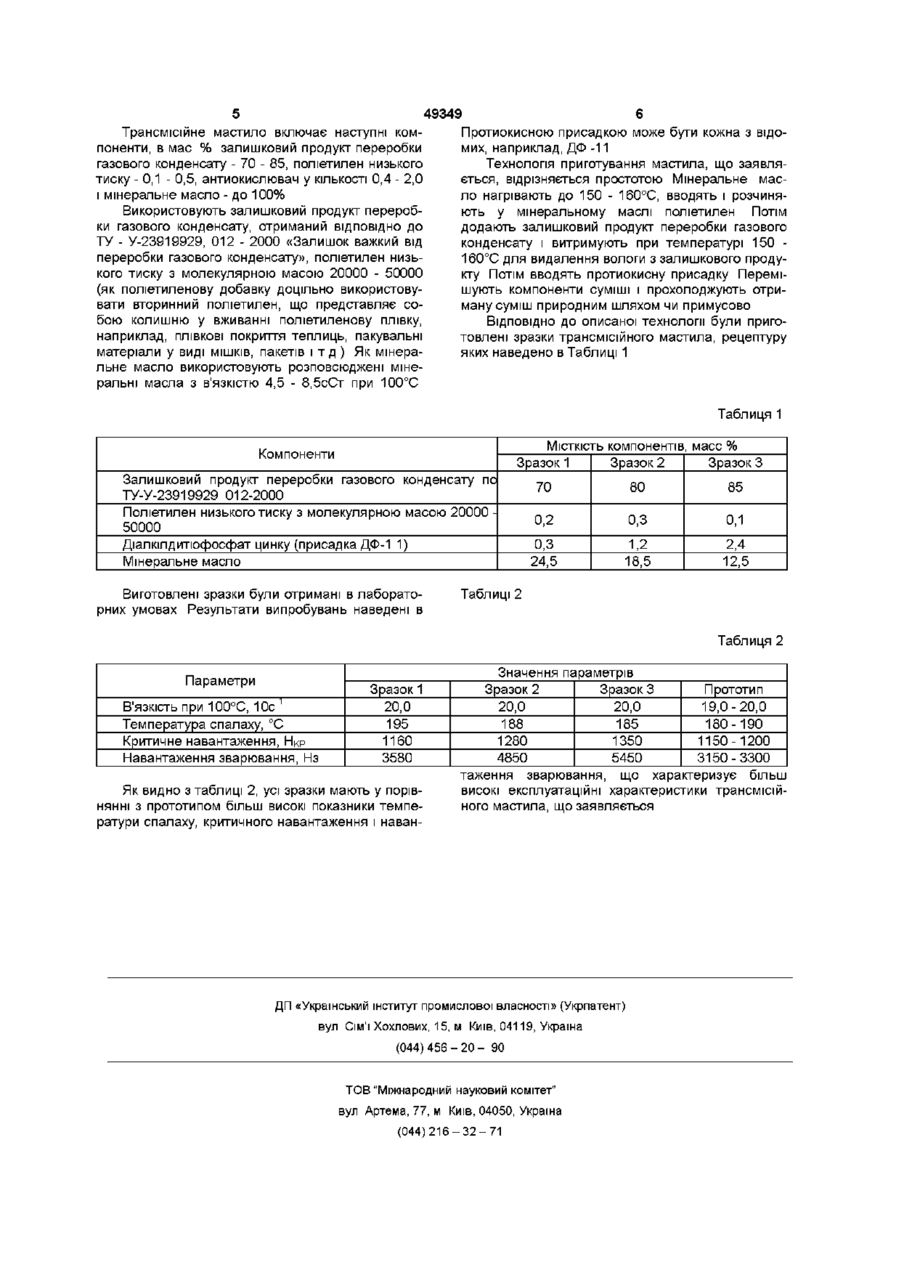

1 Трансмісійне мастило, що включає мінеральне масло, загусник і присадки, яке відрізняється тим, що як загусник в ньому використаний залишковий продукт переробки газового конденсату при наступному співвідношенні компонентів у мас % залишковий продукт переробки газового конденсату 70-85 присадки 0,5-2,5 мінеральне масло до 100% 2 Трансмісійне мастило по п 1, яке відрізняється тим, що як присадки в ньому використані поліетилен низького тиску в КІЛЬКОСТІ 0,10,5 мас % і антиокисник у КІЛЬКОСТІ 0,4-2,0 мас % Винахід належить до складів напіврідких мастильних матеріалів для трансмісійних передач, наприклад, для редукторів устаткування вугільних шахт Основною вимогою до трансмісійних мастил є висока змащувальна здатність при мінімальних втратах енергії в передачах, зв'язаних з в'язкостними характеристиками трансмісійного мастила Ці ВИМОГИ суперечливі, тому що, у міру зростання в'язкості мастила поліпшується його змащувальна здатність (критичне навантаження, навантаження зварювання, знижується діаметр плями зносу), у той же час, зі збільшенням в'язкості мастила істотно зростають втрати енергії в передачах, а також здатність мастила проникати до тертьових поверхонь передач Таким чином, для зменшення втрат енергії в передачі, забезпечення працездатності передачі при знижених температурах в'язкість трансмісійного мастила повинна бути мінімальною, а для забезпечення високої несучої здатності масляної плівки, а значить і високої змащувальної здатності, в'язкість трансмісійного мастила повинна бути максимальною Зазначена суперечливість вимагає індивідуалізації складутрансмісійних мастил в залежності від умов і'х застосування ТАП-15В (СРСР, ГОСТ 23652-79), що використовується, зокрема, в редукторах гірничих машин Зазначене мастило являє собою суміш високов'язкого ароматизованого продукту (залишкового екстракту) з дистилятам маслом ИС-45 і композицією присадок, що поліпшують її протизадирні і низькотемпературні властивості Присадки включають до 1% депресора (АзНИИ ЦИАТИМ-1, АФК) і 6% протизадирної присадки ОТП чи інших присадок, що містять сірку (5 % ЛЗ-6/9, ЛЗ-23К, чи 6% ОИТ-1) Протизадирні властивості мастила забезпечуються високою МІСТКІСТЮ активної сірки в присадках (від 20% до 40 %) Загусником є високов'язкий ароматизований продукт (залишковий екстракт) Широко ВІДОМІ напіврідкі мастила, що використовуються для змащування трансмісійних передач, які виготовлені на основі мінеральних масел, різних загусників і присадок Відомим Є, наприклад, трансмісійне мастило Загальними ознаками аналога і складу, що заявляється, є такі компоненти як мінеральні №щ загусник і присадки Основні компоненти зазначеного мастила (високов'язкий ароматизований продукт і мінеральне масло), у зв'язку з низькою МІСТКІСТЮ сірки не забезпечують йому необхідних мастильних властивостей, що вимагає включення в композицію значної КІЛЬКОСТІ присадок, які містять сірку, що ускладнює технологію готування і підвищує вартість трансмісійного мастила Крім того, досвід експлуатації показує, що мастило ТАП-15В не задовольняє вимогам експлуатації редукторів підземного гірничошахтного устаткування, тому що високоактивні протизношувальні присадки, що містять сірку, які входять до складу мастила, на ^ со 49349 4 шення забезпечується підвищення змащувальних віть при незначному потраплянні вологи в редуквластивостей трансмісійного мастила (підвищення тор, викликають інтенсивну корозію тертьових покритичного навантаження, підвищення навантаверхонь ження зварювання і температури спалаху), чим Відомим Є також трансмісійне мастило «Шахдосягається підвищення екслуатаційних характетол», що випускається по ТУ 38 УРСР 201359-81, ристик трансмісійного мастила при зниженні його що використовують для змащення гірничих мавартості шин Основою для трансмісійного мастила є базов мінеральне масло Яке загусника використовують Поставлена задача вирішується тим, що в кальцієве мило синтетичної жирної кислоти (СЖК) трансмісійному мастилі, що включає мінеральне і окисний петролатум Трансмісійне мастило місмасло, загусник і присадки, ВІДПОВІДНО ДО винахотить комплекс відомих протизношувальних, протиду, як загусник використовують залишковий прозадирних і протиокисних присадок Частина базодукт переробки газового конденсату при наступвого масла дорівнює 80 - 85% Змащувальні ному співвідношенні компонентів, у мас % властивості характеризуються критичним наванзалишковий продукт переробки гатаженням (Нкр) на рівні 1100 - 1150Н і індексом зового конденсату 70 - 85 задиру (Із) не менш 75 присадки 0,5 - 2,5 мінеральне масло до 100% Загальними ознаками аналога і трансмісійного Зазначені ознаки складають сутність винахомастила, що заявляється, є такі складові компоненти як мінеральне масло, загусник і присадки ДУ Зазначене трансмісійне мастило має порівняЯк присадки, переважно використовувати поно низьку величину критичного навантаження ліетилен низького тиску в КІЛЬКОСТІ 0,1 - 0,5мас %, (НКР) Це пояснюється тим, що базове масло, часа також антиокислювач в КІЛЬКОСТІ 0,4 - 2,0мас % тина якої складає 80 - 85%, характеризується ниЯк антиокислювач можна застосовувати диалкілді2 зькою в'язкістю (V-IOO - 4 - 8мм /с) і, як слідство, тюфосфат цинку (відома протиокисна присадка низьким критичним навантаженням (Нкр = 500 ДФ-11) 600Н), яке визначає величину критичного наванПричинно-наслідковий зв'язок між технічним таження кінцевого продукту Для збільшення цього результатом - підвищення змащувальних властипоказника доводиться вводити в композицію цілий востей трансмісійного мастила (підвищення критикомплекс присадок, за допомогою яких удається чного навантаження, підвищення навантаження забезпечити показник критичного навантаження на зварювання і температури спалаху) і ознаками, що рівні не вище 1150Н складають сутність винаходу, виражається в наступному За прототип прийнято трансмісійне мастило по патенту України № 33515, пріоритет від 03 03 99, Залишковий продукт переробки газового конМКВ6 С10М 101/04, 121/02, що включає мінеральденсату відрізняється від сірчистого мазуту більне масло, загусник, в якості якого використовують шою МІСТКІСТЮ важких фракцій, що при рівній ЩІЛЬсірчистий мазут, і присадки при наступному співНОСТІ обумовлює більш високу температуру відношенні компонентів, мас % спалаху і підвищену адгезію до металевої поверхні, завдяки якій створюється міцна змащувальна сірчистий мазут 50 - 75 плівка В результаті зростають показники критичприсадки 0,2 - 2,5 ного навантаження і навантаження зварювання мінеральне масло до 100% Як присадки можуть бути використані поліетиПеревагою трансмісійного мастила, що заявлен низького тиску в КІЛЬКОСТІ 0,1 - 0,5мас %, а ляється, є і те, що для його приготування потрібно також антиокислювач, наприклад, діалкілдитюфоменша КІЛЬКІСТЬ мінерального масла, яка має нисфат цинку (наприклад, присадок ДФ -11), у КІЛЬзьке значення показника критичного навантаження КОСТІ 0,4-2,0мас % (Нкр < 700Н), що також дозволяє збільшити показник критичного навантаження при зниженні вартоЗагальними ознаками прототипу і трансмісійсті трансмісійного мастила ного мастила, що заявляється, є такі компоненти, як мінеральне масло, загусник і присадки МІСТКІСТЬ у складі залишкового продукту переробки газового конденсату до 1,5% активної сірки, Використання в мастилі-прототипі як загусника а також введення в композицію низькомолекулярмінерального масла високосірчистого мазуту з ного поліетилену і відомої протиокисної присадки в'язкістю ЗО - 50мм2/с при 100°С, що містить до 3% (наприклад ДФ-11) при зазначеному вище співвідзв'язаної сірки, а також введення в композицію ношенні компонентів, дозволяє одержати трансмінизькомолекулярного поліетилену і відомої протисійне мастило з критичним навантаженням на рівні окисної присадки, при зазначеному вище співвід1160 - 1350Н, навантаженням зварювання на рівні ношенні компонентів, дозволило підвищити показ3580 - 5450Н і забезпечує трансмісійному мастилу ник критичного навантаження до 1200Н при високі протизношувальні і протизадирні властивозменшенні КІЛЬКОСТІ присадок сті Однак, досвід експлуатації устаткування, яке працює в специфічних умовах вугільних шахт, які Отримані властивості мастильної композиції характеризуються надзвичайно високою запиленідозволять розширити можливості її використання стю абразивними частками і високою вологістю, при експлуатації гірничого і іншого устаткування, вимагає поліпшення експлуатаційних характерисщо працює в умовах високої вологості і запиленотик застосованих трансмісійних мастил сті В основу винаходу поставлена задача удоскоНижче наводиться докладний опис трансмісійналення трансмісійного мастила, в якому за рахуного мастила, що заявляється, з конкретними принок підбору компонентів і їх КІЛЬКІСНОГО СПІВВІДНОкладами реалізації винаходу 49349 Трансмісійне мастило включає наступні компоненти, в мас % залишковий продукт переробки газового конденсату - 70 - 85, поліетилен низького тиску - 0,1 - 0,5, антиокислювач у КІЛЬКОСТІ 0,4 - 2,0 і мінеральне масло - до 100% Використовують залишковий продукт переробки газового конденсату, отриманий ВІДПОВІДНО ДО ТУ - У-23919929, 012 - 2000 «Залишок важкий від переробки газового конденсату», поліетилен низького тиску з молекулярною масою 20000 - 50000 (як поліетиленову добавку доцільно використовувати вторинний поліетилен, що представляє собою колишню у вживанні поліетиленову плівку, наприклад, ПЛІВКОВІ покриття теплиць, пакувальні матеріали у виді МІШКІВ, пакетів і т д ) Як мінеральне масло використовують розповсюджені мінеральні масла з в'язкістю 4,5 - 8,5сСт при 100°С 6 Протиокисною присадкою може бути кожна з відомих, наприклад, ДФ -11 Технологія приготування мастила, що заявляється, відрізняється простотою Мінеральне масло нагрівають до 150 - 160°С, вводять і розчиняють у мінеральному маслі поліетилен Потім додають залишковий продукт переробки газового конденсату і витримують при температурі 150 160°С для видалення вологи з залишкового продукту Потім ВВОДЯТЬ протиокисну присадку Перемішують компоненти суміші і прохолоджують отриману суміш природним шляхом чи примусово ВІДПОВІДНО ДО описаної технології були приготовлені зразки трансмісійного мастила, рецептуру яких наведено в Таблиці 1 Таблиця 1 МІСТКІСТЬ компонентів, масс % Компоненти Зразок 1 Зразок 2 Зразок 3 70 80 85 0,2 0,3 0,1 Залишковий продукт переробки газового конденсату по ТУ-У-23919929 012-2000 Поліетилен низького тиску з молекулярною масою 20000 50000 Діалкілдитюфосфат цинку (присадка ДФ-1 1) Мінеральне масло Виготовлені зразки були отримані в лабораторних умовах Результати випробувань наведені в 0,3 1,2 2,4 24,5 18,5 12,5 Таблиці 2 Таблиця 2 Параметри В'язкість при 100°С, Юс ' Температура спалаху, °С Критичне навантаження, НКР Навантаження зварювання, Нз Зразок 1 20,0 195 1160 3580 Як видно з таблиці 2, усі зразки мають у порівнянні з прототипом більш високі показники температури спалаху, критичного навантаження і наван Значення параметрів Зразок 2 Зразок 3 Прототип 20,0 20,0 19,0-20,0 188 185 180-190 1280 1350 1150-1200 4850 5450 3150-3300 таження зварювання, що характеризує більш високі експлуатаційні характеристики трансмісійного мастила, що заявляється ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
