Рідке трансмісійне мастило для особових автомобілів

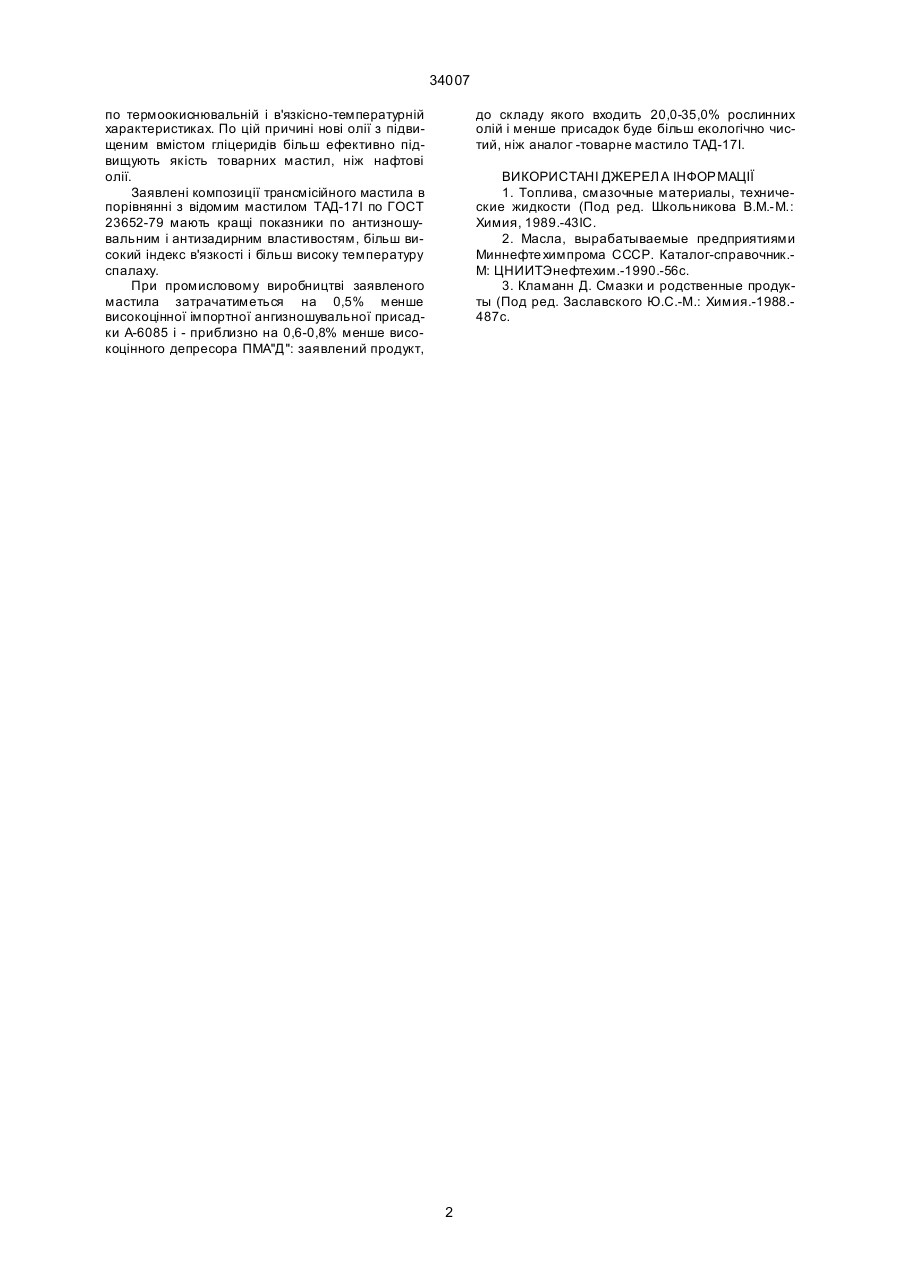

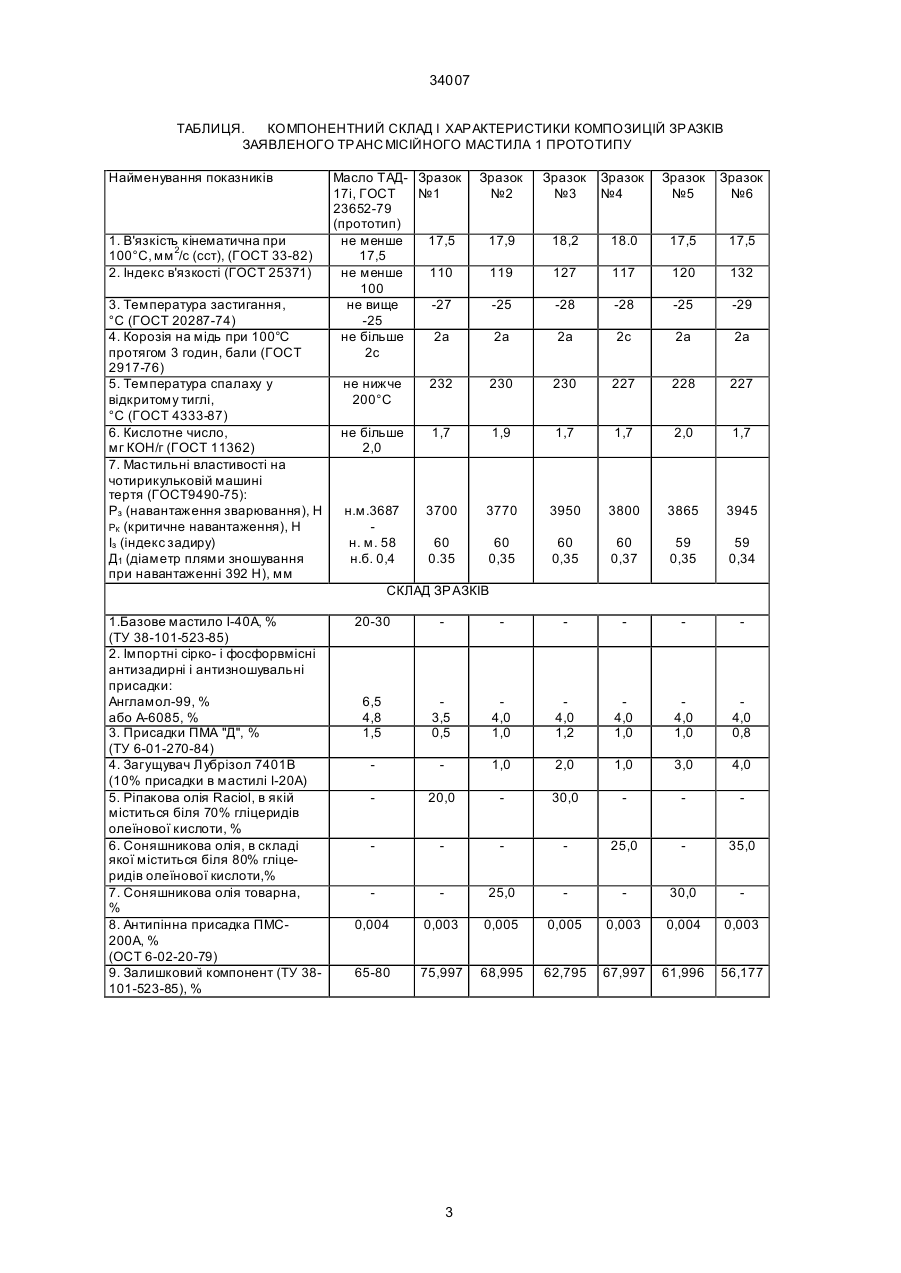

1. Рідке трансмісійне мастило для особових автомобілів, яке складається з базового мастила, антизношувальної і антизадирної присадки, депресатора полімерного типу та загущувача, яке відрізняється тим, що до складу мастила додають ріпакову або соняшникову олію при наступному співвідношенні компонентів, % мас.: 34007 по термоокиснювальній і в'язкісно-температурній характеристиках. По цій причині нові олії з підвищеним вмістом гліцеридів більш ефективно підвищують якість товарних мастил, ніж нафтові олії. Заявлені композиції трансмісійного мастила в порівнянні з відомим мастилом ТАД-17І по ГОСТ 23652-79 мають кращі показники по антизношувальним і антизадирним властивостям, більш високий індекс в'язкості і більш високу температуру спалаху. При промисловому виробництві заявленого мастила затрачатиметься на 0,5% менше високоцінної імпортної ангизношувальної присадки А-6085 і - приблизно на 0,6-0,8% менше високоцінного депресора ПМА"Д": заявлений продукт, до складу якого входить 20,0-35,0% рослинних олій і менше присадок буде більш екологічно чистий, ніж аналог -товарне мастило ТАД-17І. ВИКОРИСТАНІ ДЖЕРЕЛА ІНФОРМАЦІЇ 1. Топлива, смазочные материалы, технические жидкости (Под ред. Школьникова В.М.-М.: Химия, 1989.-43ІС. 2. Масла, вырабатываемые предприятиями Миннефте химпрома СССР. Каталог-справочник.М: ЦНИИТЭнефтехим.-1990.-56с. 3. Кламанн Д. Смазки и родственные продукты (Под ред. Заславского Ю.С.-M.: Химия.-1988.487с. 2 34007 ТАБЛИЦЯ. КОМПОНЕНТНИЙ СКЛАД І ХАРАКТЕРИСТИКИ КОМПОЗИЦІЙ ЗРАЗКІВ ЗАЯВЛЕНОГО ТРАНС МІСІЙНОГО МАСТИЛА 1 ПРОТОТИПУ Найменування показників 1. В'язкість кінематична при 100°С, мм 2/с (сст), (ГОСТ 33-82) 2. Індекс в'язкості (ГОСТ 25371) 3. Температура застигання, °С (ГОСТ 20287-74) 4. Корозія на мідь при 100°С протягом 3 годин, бали (ГОСТ 2917-76) 5. Температура спалаху у відкритому тиглі, °С (ГОСТ 4333-87) 6. Кислотне число, мг КОН/г (ГОСТ 11362) 7. Мастильні властивості на чотирикульковій машині тертя (ГОСТ9490-75): Рз (навантаження зварювання), Н РК (критичне навантаження), Н Із (індекс задиру) Д1 (діаметр плями зношування при навантаженні 392 Н), мм Масло ТАД- Зразок 17і, ГОСТ №1 23652-79 (прототип) не менше 17,5 17,5 не менше 110 100 не вище -27 -25 не більше 2а 2с Зразок №2 Зразок №3 Зразок №4 Зразок №5 Зразок №6 17,9 18,2 18.0 17,5 17,5 119 127 117 120 132 -25 -28 -28 -25 -29 2а 2а 2с 2а 2а не нижче 200°С 232 230 230 227 228 227 не більше 2,0 1,7 1,9 1,7 1,7 2,0 1,7 н.м.3687 н. м. 58 н.б. 0,4 3700 3770 3950 3800 3865 3945 60 0.35 60 0,35 60 0,35 60 0,37 59 0,35 59 0,34 СКЛАД ЗРАЗКІВ 1.Базове мастило І-40А, % (ТУ 38-101-523-85) 2. Імпортні сірко- і фосфорвмісні антизадирні і антизношувальні присадки: Англамол-99, % або А-6085, % 3. Присадки ПМА "Д", % (ТУ 6-01-270-84) 4. Загущувач Лубрізол 7401В (10% присадки в мастилі І-20А) 5. Ріпакова олія Raciol, в якій міститься біля 70% гліцеридів олеїнової кислоти, % 6. Соняшникова олія, в складі якої міститься біля 80% гліцеридів олеїнової кислоти,% 7. Соняшникова олія товарна, % 8. Антипінна присадка ПМС200А, % (ОСТ 6-02-20-79) 9. Залишковий компонент (ТУ 38101-523-85), % 20-30 6,5 4,8 1,5 3,5 0,5 4,0 1,0 4,0 1,2 4,0 1,0 4,0 1,0 4,0 0,8 1,0 2,0 1,0 3,0 4,0 20,0 30,0 25,0 35,0 25,0 30,0 0,004 0,003 0,005 0,005 0,003 0,004 0,003 65-80 75,997 68,995 62,795 67,997 61,996 56,177 3 34007 __________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 4 34007 ___________________________________________________________ 5
