Пластичне мастило для різьбових з’єднань

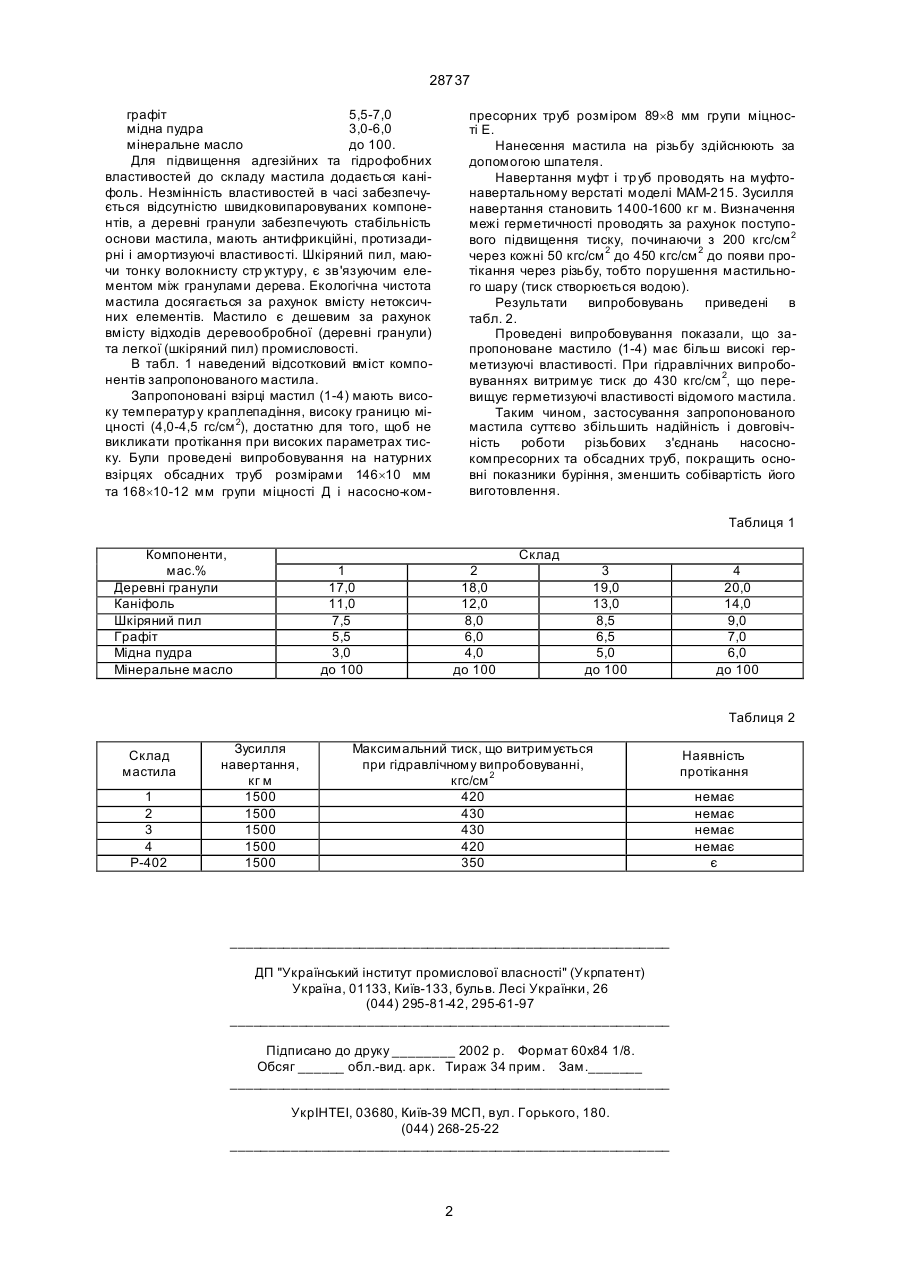

Пластичне мастило для різьбових з'єднань, яке вміщує мінеральне масло, графіт, порошок мі 28737 графіт 5,5-7,0 мідна пудра 3,0-6,0 мінеральне масло до 100. Для підвищення адгезійних та гідрофобних властивостей до складу мастила додається каніфоль. Незмінність властивостей в часі забезпечується відсутністю швидковипаровуваних компонентів, а деревні гранули забезпечують стабільність основи мастила, мають антифрикційні, протизадирні і амортизуючі властивості. Шкіряний пил, маючи тонку волокнисту стр уктуру, є зв'язуючим елементом між гранулами дерева. Екологічна чистота мастила досягається за рахунок вмісту нетоксичних елементів. Мастило є дешевим за рахунок вмісту відходів деревообробної (деревні гранули) та легкої (шкіряний пил) промисловості. В табл. 1 наведений відсотковий вміст компонентів запропонованого мастила. Запропоновані взірці мастил (1-4) мають високу температур у краплепадіння, високу границю міцності (4,0-4,5 гс/см 2), достатню для того, щоб не викликати протікання при високих параметрах тиску. Були проведені випробовування на натурних взірцях обсадних труб розмірами 146´10 мм та 168´10-12 мм групи міцності Д і насосно-ком пресорних труб розміром 89´8 мм групи міцності Е. Нанесення мастила на різьбу здійснюють за допомогою шпателя. Навертання муфт і тр уб проводять на муфтонавертальному верстаті моделі МАМ-215. Зусилля навертання становить 1400-1600 кг м. Визначення межі герметичності проводять за рахунок поступового підвищення тиску, починаючи з 200 кгс/см 2 через кожні 50 кгс/см 2 до 450 кгс/см 2 до появи протікання через різьбу, тобто порушення мастильного шару (тиск створюється водою). Результати випробовувань приведені в табл. 2. Проведені випробовування показали, що запропоноване мастило (1-4) має більш високі герметизуючі властивості. При гідравлічних випробовуваннях витримує тиск до 430 кгс/см 2, що перевищує герметизуючі властивості відомого мастила. Таким чином, застосування запропонованого мастила суттєво збільшить надійність і довговічність роботи різьбових з'єднань насоснокомпресорних та обсадних труб, покращить основні показники буріння, зменшить собівартість його виготовлення. Таблиця 1 Компоненти, мас.% Деревні гранули Каніфоль Шкіряний пил Графіт Мідна пудра Мінеральне масло Склад 1 17,0 11,0 7,5 5,5 3,0 до 100 2 18,0 12,0 8,0 6,0 4,0 до 100 3 19,0 13,0 8,5 6,5 5,0 до 100 4 20,0 14,0 9,0 7,0 6,0 до 100 Таблиця 2 Склад мастила 1 2 3 4 P-402 Зусилля навертання, кг м 1500 1500 1500 1500 1500 Максимальний тиск, що витримується при гідравлічному випробовуванні, кгс/см 2 420 430 430 420 350 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 2 Наявність протікання немає немає немає немає є
