Пристрій для мікрохвильової резонансної терапії

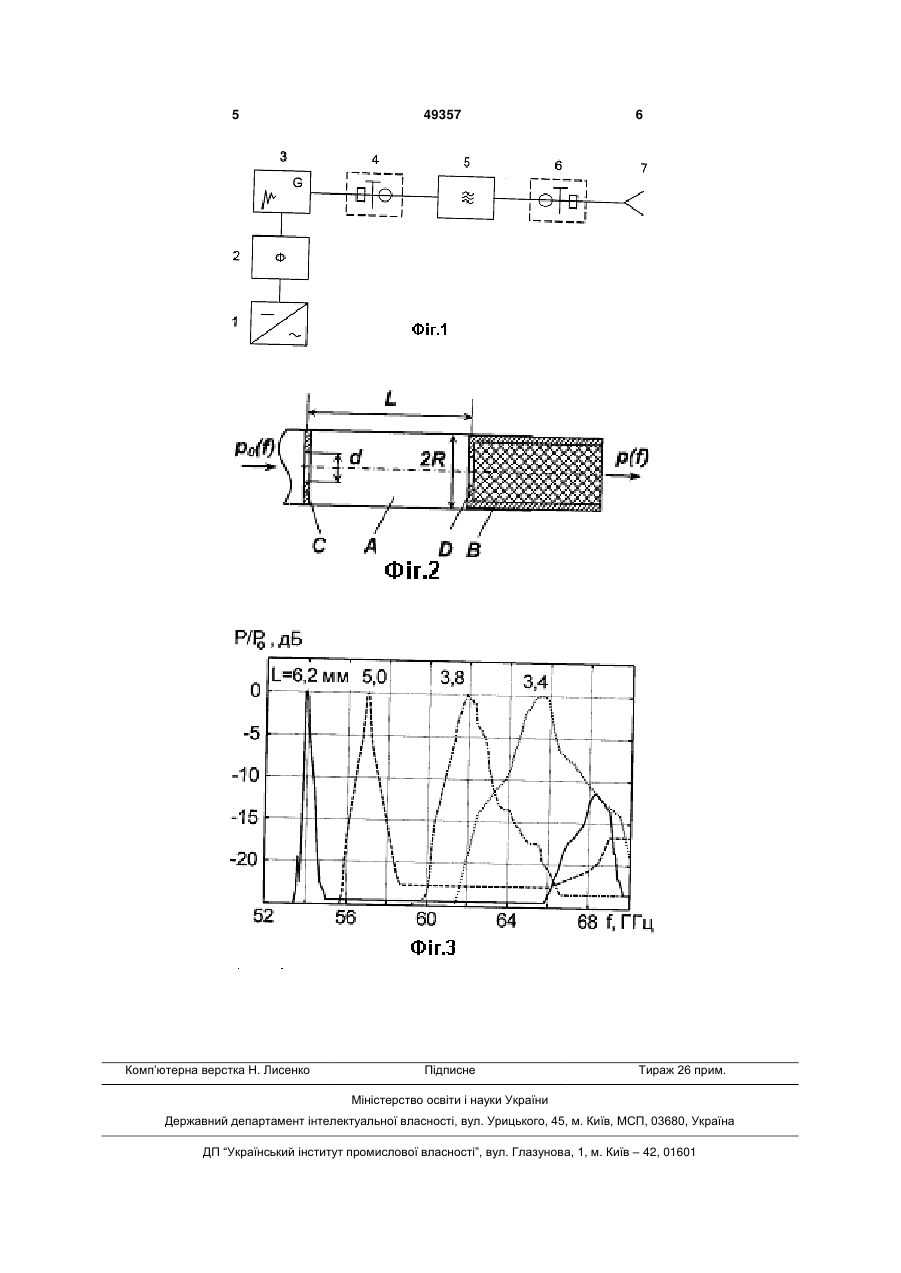

Пристрій для мікрохвильової резонансної терапії, що містить послідовно сполучені блок живлення, формувач режиму роботи та шумовий ге 3 Відомий також пристрій для мікрохвильової резонансної терапії (див. а.с. СССР №1611345, МПК А61N5/02, бюл. №45, 1990р.), що містить послідовно з'єднані блок живлення, формувач режиму роботи та мікрохвильовий генератор, а також трансформатор типів хвиль, підключений до входу випромінюючої антени. Окрім того пристрій містить фільтр верхніх частот. На виході пристрою формується шумовий сигнал, смуга якого визначається параметрами фільтра верхніх частот. До недоліків пристрою слід віднести наявність у спектрі вихідного сигналу цілого ряду резонансних частот, що може створювати як позитивний, так і негативний вплив на організм пацієнта. Завданням запропонованої корисної моделі є створення такого пристрою для мікрохвильової резонансної терапії, в якому шляхом введення нових елементів і зв'язків забезпечувалось би спрощення процедури вибору резонансних частот, і збільшення ефективності лікування. Поставлена задача досягається тим, що пристрій, що містить послідовно сполучені блок живлення, формувач режиму роботи та шумовий генератор, а також трансформатор типу хвиль і випромінюючу антену, який відрізняється тим, що в нього додатково введено послідовно з'єднаний другий трансформатор типу хвиль, виконаний у вигляді переходу з прямокутного на круглий хвилевід та смуговий переналагоджуваний фільтр циліндричного типу, причому вхід другого трансформатора виду хвиль сполучений з виходом шумового генератора, а вихід смугового фільтра з'єднаний із входом першого трансформатора типу хвиль, виконаного у вигляді переходу із циліндричного на прямокутний хвилевід. Саме введення другого трансформатора типу хвиль та переналагоджуваного смугового фільтра циліндричного типу, а також виконання першого трансформатора типу хвиль у вигляді переходу з круглого на прямокутний хвилевід, забезпечує спрощення процедури вибору резонансних частот та збільшує ефективність лікування. На Фіг.1 наведено електричну функціональну схему пристрою для мікрохвильової резонансної терапії, а на Фіг.2 - конструкцію смугового фільтру циліндричного типу. Пристрій містить блок живлення 1, вихід якого через формувач режиму роботи 2, приєднаний до входу генератора електромагнітного шуму 3, а вихід генератора шуму через другий трансформатор типу хвиль з прямокутного хвилевода на круглий 4, підключений до входу смугового фільтра циліндричного типу 5, вихід якого через перший трансформатор хвиль з круглого хвилеводу на прямокутний 6 приєднаний до випромінюючої антени 7. 49357 4 Конструкція смугового фільтра представляє собою прохідний резонатор, створений нерухомим відрізком круглого хвилеводу А та рухомим В, заповненим діелектричним матеріалом (наприклад, фторопластом). На входах відрізків круглого хвилеводу установлені узгоджувальні діафрагми С і D. Пристрій для мікрохвильової резонансної терапії працює наступним чином. Сигнал p0(f) від шумового генератора 3 через другий трансформатор типу хвиль 4 поступає на смуговий фільтр 5. Зміною положення рухомого відрізку круглого хвилеводу В регулюють довжину резонаторної камери L і, відповідно, резонансну частоту сигналу, який надходить через смуговий фільтр 5 до випромінюючої антени. Резонансна частота f0 циліндричного смугового фільтра 5 визначається за відомою формулою f0 c 1 3,41R 2 1 2L 2 , (1) (1) де с - швидкість світла; R - радіус резонаторної камери; L - довжина резонаторної камери, а смуга пропускання f визначається добротністю Q, яка. пов'язана з коефіцієнтом відбиття Г і співвідношенням довжини хвиль у вільному просторі 0 та круглому хвилеводі g Q Г 1 Г 2 2 g 2 0 . ( 2) (2) З використанням формул (1) і (2) проведено розрахунки і виготовлення пристрою для мікрохвильової резонансної терапії та експериментальна перевірка залежності його відносної потужності P/P0 від частоти f в діапазоні 53-78ГГц, результати якої наведено на Фіг.3. Із Фіг.3 видно, що зміна положення рухомого відрізка хвилеводу В та розміру резонаторної камери L у межах 6,2-3,4мм призводить до зміни вихідної частоти від 52ГГц до 70ГГц, а смуги пропускання - у межах від 0,6% до 2,2%. Таким чином використання запропонованого пристрою дозволяє із суцільного шумового спектра формувати вузькосмуговий сигнал, центральну частоту якого можна змінювати в широких межах, що спрощує процедуру вибору резонансної частоти та підвищує ефективність лікування шумовими генераторами. Окрім того, розроблений пристрій характеризується низьким рівнем та більшою рівномірністю вихідної потужності і може використовуватися як медичний прилад в технологіях квантової медицини, а також як засіб метрологічного забезпечення високочутливих радіометричних систем міліметрового діапазону довжин хвиль. 5 Комп’ютерна верстка Н. Лиcенко 49357 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
