Пристрій для мікрохвильової резонансної терапії

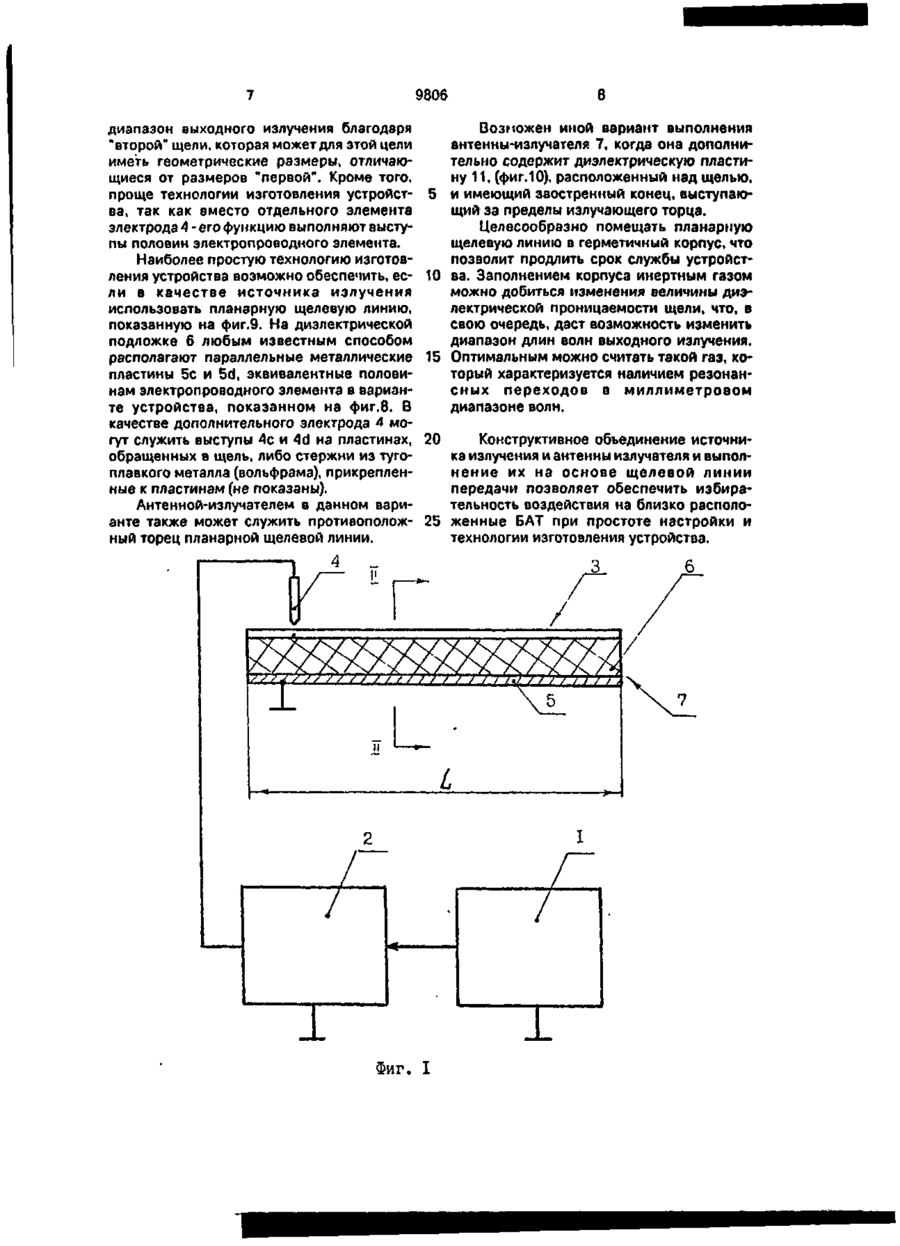

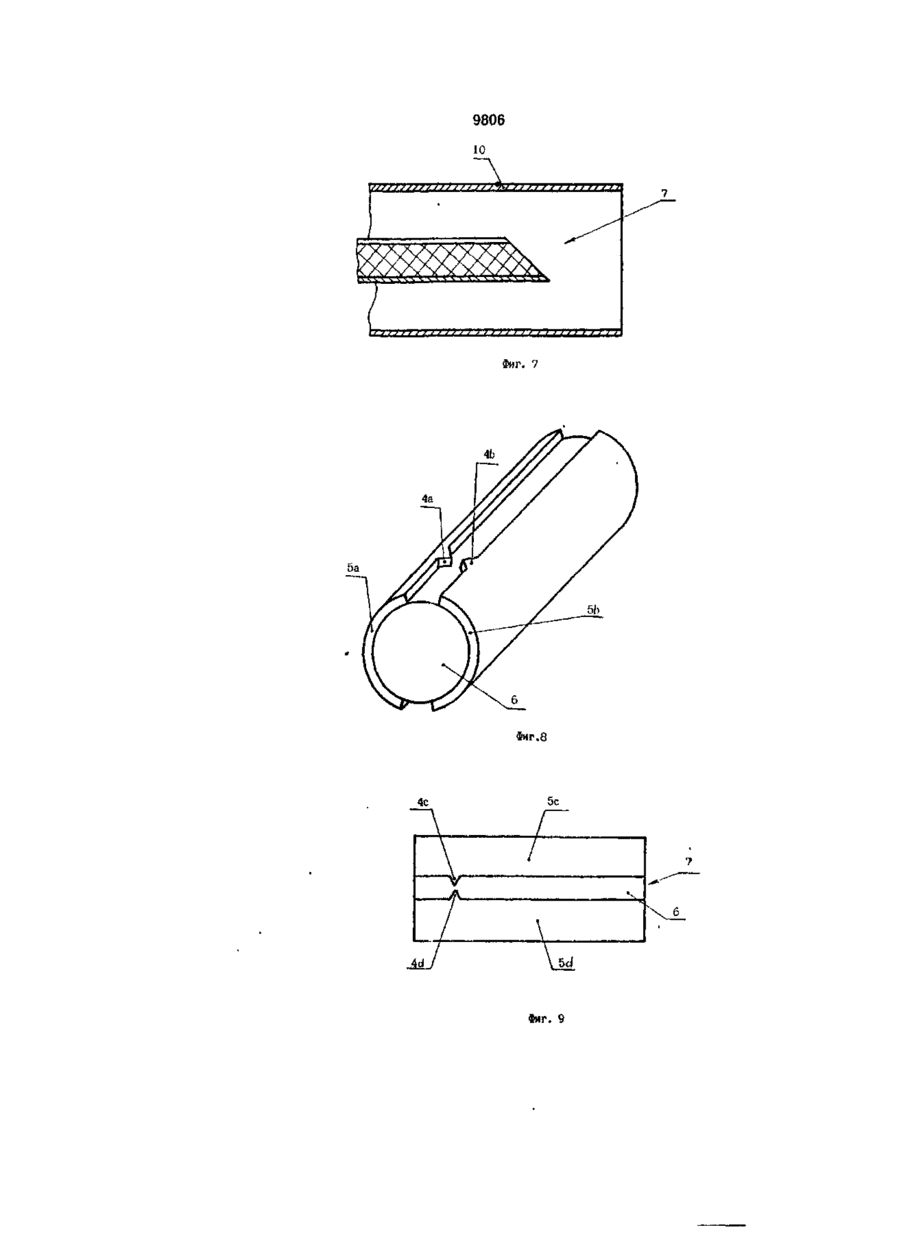

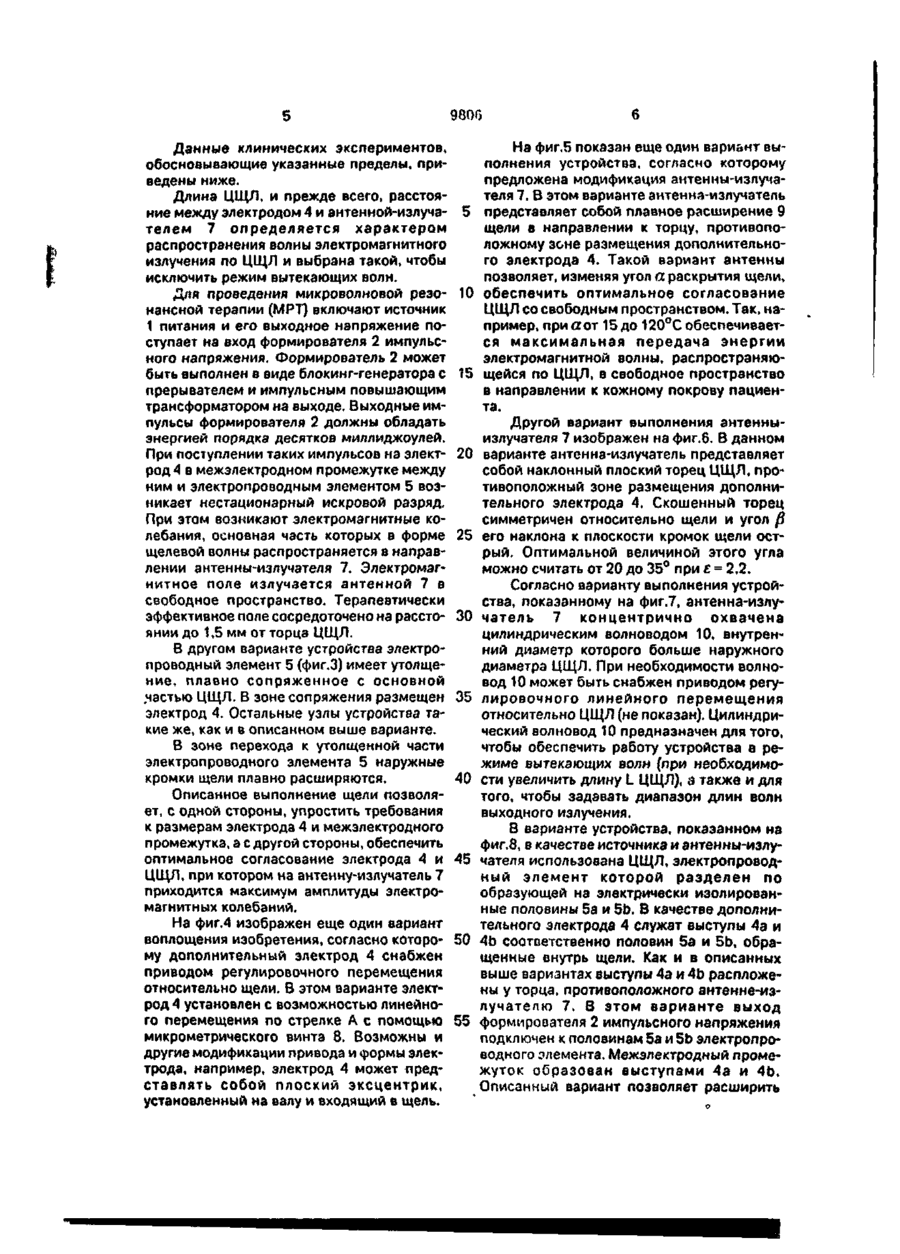

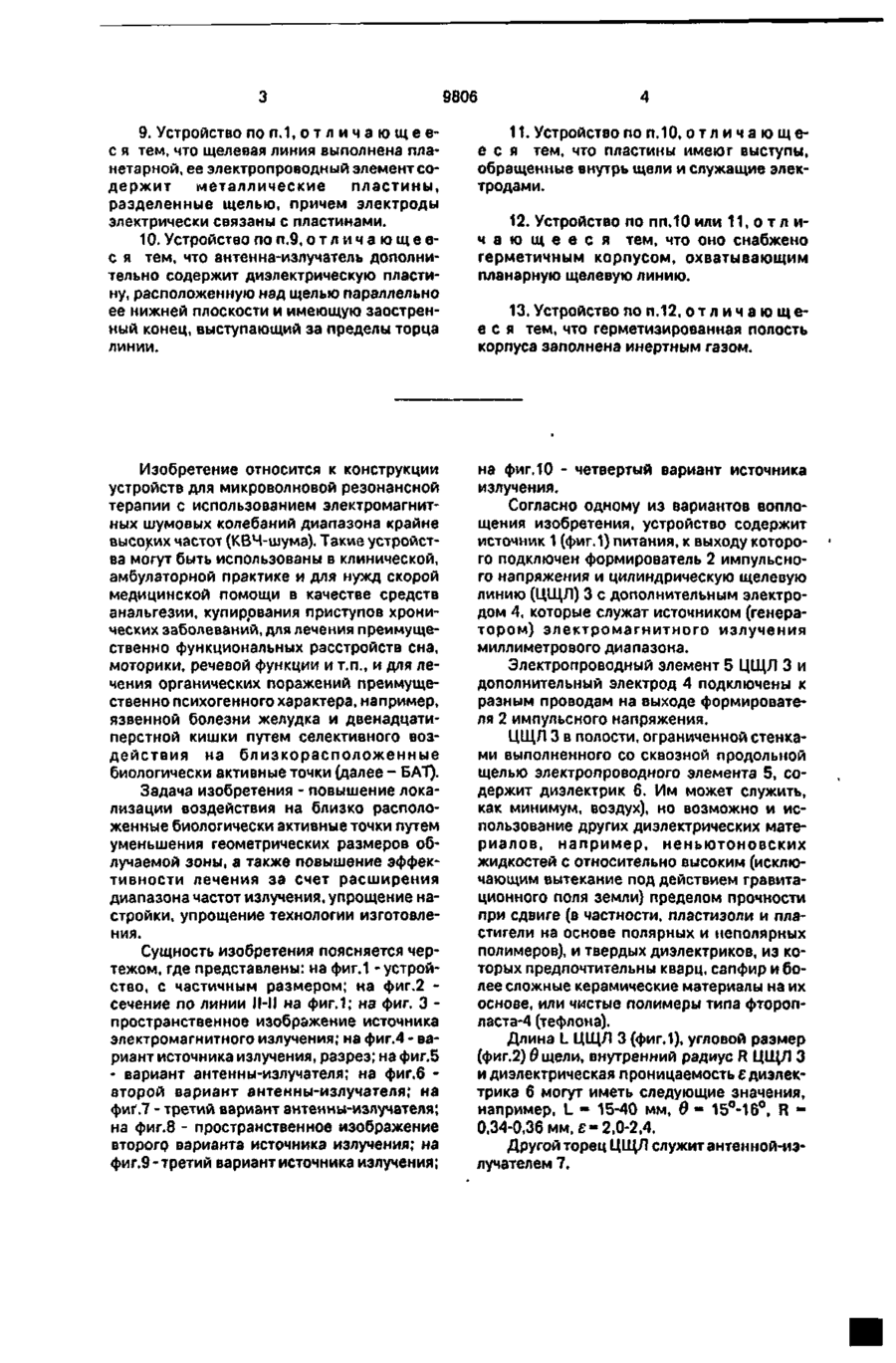

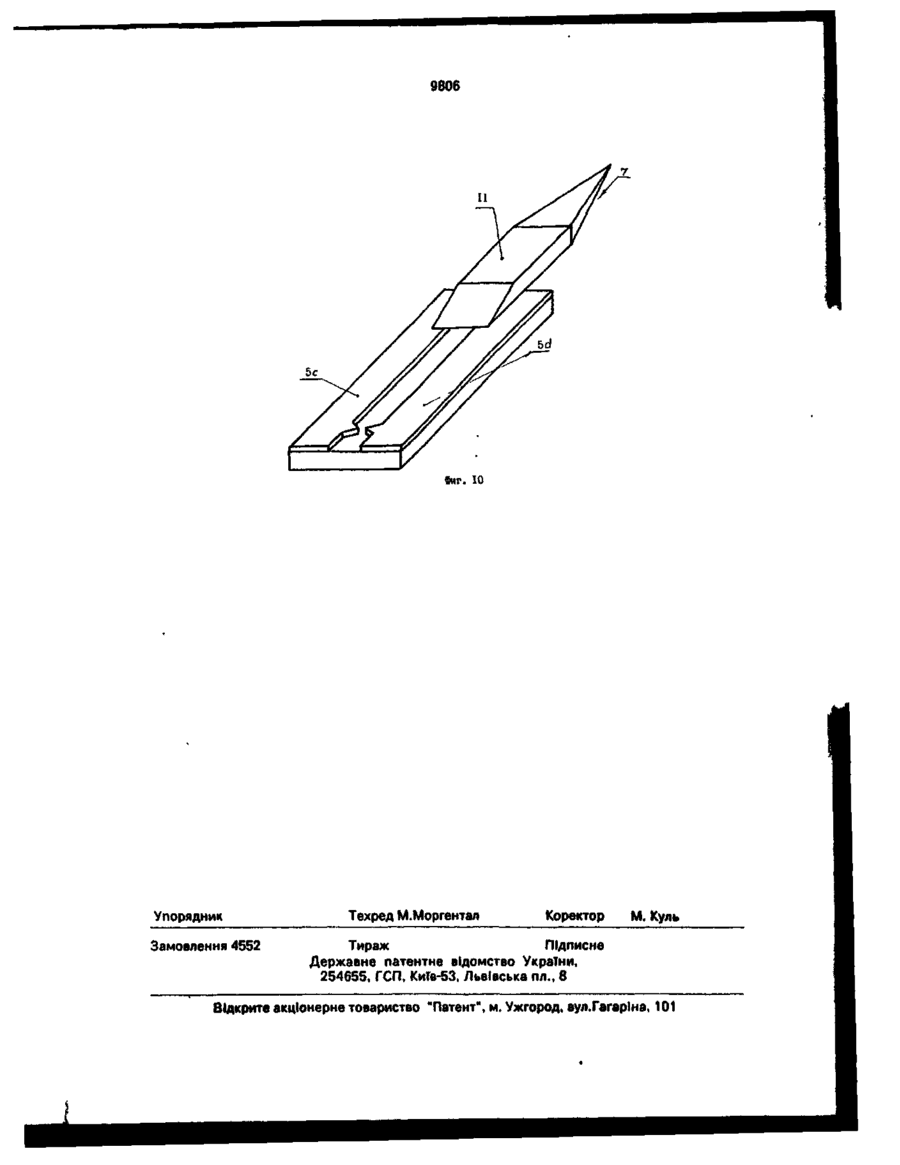

1. Устройство для микроволновой резонансной терапии, содержащее источник электромагнитного излучения с непрерывным спектром в миллиметровом диапазоне, вход которого соединен с выходом формирователя импульсного напряжения, подключенного к источнику питания, а выход соединен с антенной-излучателем, о т л и ч а ю щ е е с я тем, что источник излучения выполнен в виде электродов, расположенных у торца щелевой линии передачи, состоящей из диэлектрика, на котором расположен электропроводный элемент, причем электроды образуют в зоне щели искровой промежуток и подключены к выходу формирователя импульсного напряжения, при этом другой торец щелевой линии является антенной-излучателем. 2. Устройство п о п . 1 , о т л и ч а ю щ е е с я тем, что щелевая линия передачи выполнена цилиндрической, при этом одним из электродов является электропроводный элемент линии передачи, в качестве другого электрода служит дополнительный электрод, расположенный у торца цилиндрической щелевой линии в зоне щели и образующий с ее стенками искровой промежуток. 3. Устройство по п.2, о т л и ч а ю щ е е с я тем, что электропроводный элемент цилиндрической щелевой линии имеет конусообразное утолщение у торца, плавно сопряженное с основной частью электропроводного элемента, причем наружные кромки щели при переходе к утолщенной части выполнены плавно расходящимися, а дополнительный электрод расположен в зоне щели в плоскости сопряжения утолщенной и основной частей электропроводного элемента. 4. Устройство по пп.2 или 3, о т л и ч а ющ е е с я тем, что дополнительный электрод установлен с возможностью регулируемого перемещения. 5. Устройство по пп.2 или 3, о т л и ч а ю щ е е с я тем, что антенна-излучатель представляет собой плавное расширение щели в направлении к торцу, противоположному зоне размещения дополнительного электрода. 6. Устройство по п.2, о т л и ч а ю щ е е с я тем, что антенна-излучатель выполнена в виде наклонного плоского горца цилиндрической щелевой линии, перпендикулярного к боковым граням щели и скошенного под острым углом к плоскости кромок щели, при этом длина щели меньше длины цилиндрической щелевой линии. 7. Устройство по пп.5 или 6, о т л и ч а ю щ е е с я тем, что антенна-излучатель концентрично охвачена цилиндрическим волок* новодом. 8. Устройство по п.2, о т л и ч а ю щ е е * * с я тем, что электропроводный элемент цилиндрической щелевой линии разделен по образующей на электрически изолированные половины, имеющие обращенные внутрь щели выступы, расположенные вблизи одного торца линии и служащие электродами. С > о 00 О CN о 9806 9. Устройство п о п . 1 , о т л и ч а ю щ е е с я тем, что щелевая линия выполнена планетарной, ее электропроводный элемент содержит металлические пластины, разделенные щелью, причем электроды электрически связаны с пластинами. 10. Устройство по п.9, о т л и ч а ю щ е е с я тем, что антенна-излучатель дополнительно содержит диэлектрическую пластину, расположенную над щелью параллельно ее нижней плоскости и имеющую заостренный конец, выступающий за пределы торца линии. Изобретение относится к конструкции устройств для микроволновой резонансной терапии с использованием электромагнитных шумовых колебаний диапазона крайне высоких частот (КВЧ-шума). Такие устройства могут быть использованы в клинической, амбулаторной практике и для нужд скорой медицинской помощи в качестве средств анальгезии, купиррвания приступов хронических заболеваний, для лечения преимущественно функциональных расстройств сна, моторики, речевой функции и т.п., и для лечения органических поражений преимущественно психогенного характера, например, язвенной болезни желудка и двенадцатиперстной кишки путем селективного воздействия на б л и з к о р а с п о л о ж е н н ы е биологически активные точки (далее - БАТ). Задача изобретения - повышение локализации воздействия на близко расположенные биологически активные точки путем уменьшения геометрических размеров облучаемой зоны, а также повышение эффективности лечения за счет расширения диапазона частот излучения, упрощение настройки, упрощение технологии изготовления. Сущность изобретения поясняется чертежом, где представлены: на фиг.1 -устройство, с частичным размером; на фиг.2 сечение по линии ІІ-1І на фиг.1; на фиг. 3 пространственное изображение источника электромагнитного излучения; на фиг.4 - вариант источника излучения, разрез; на фиг.5 - вариант антенны-излучателя; на фиг.6 второй вариант антенны-излучателя; на фиґ.7 - третий вариант антенны-излучателя; на фиг.8 - пространственное изображение второгр варианта источника излучения; на фиг.9- третий вариант источника излучения; 11. Устройство по п. 10, о т л и ч а ю щ ее с я тем, что пластины имеют выступы, обращенные внутрь щели и служащие электродами. 12. Устройство по пп.Ю или 11, о т л ич а ю щ е е с я тем, что оно снабжено герметичным корпусом, охватывающим Планерную щелевую линию. 13. Устройство по п.12, о т л и ч а ю щ е е с я тем, что герметизированная полость корпуса заполнена инертным газом. на фиг. 10 - четвертый вариант источника излучения. Согласно одному из вариантов воплощения изобретения, устройство содержит источник 1 (фиг.1) питания, к выходу которого подключен формирователь 2 импульсного напряжения и цилиндрическую щелевую линию (ЦЩЛ) 3 с дополнительным электродом 4, которые служат источником (генератором) электромагнитного излучения миллиметрового диапазона. Электропроводный элемент 5 ЦЩЛ 3 и дополнительный электрод 4 подключены к разным проводам на выходе формирователя 2 импульсного напряжения. ЦЩЛ 3 в полости, ограниченной стенками выполненного со сквозной продольной щелью электропроводного элемента 5, содержит диэлектрик 6. Им может служить, как минимум, воздух), но возможно и использование других диэлектрических материалов, например, н е н ь ю т о н о в с к и х жидкостей с относительно высоким (исключающим вытекание под действием гравитационного поля земли) пределом прочности при сдвиге (в частности, пластизоли и пластигели на основе полярных и неполярных полимеров), и твердых диэлектриков, из которых предпочтительны кварц, сапфир и более сложные керамические материалы на их основе, или чистые полимеры типа фторопласта-4 (тефлона). Длина L ЦЩЛ 3 (фиг.1), угловой размер (фиг.2) $ щели, внутренний радиус R ЦЩЛ 3 и диэлектрическая проницаемость £ диэлектрика 6 могут иметь следующие значения, например, L - 15-40 мм, в - 15°-16°, R 0,34-0,36 мм, £ = 2,0-2,4. Другой торец ЦЩЛ служит антенной-излучателем 7. 9800 На фиг.Б показан еще один вариант выДанные клинических экспериментов, полнения устройства, согласно которому обосновывающие указанные пределы, припредложена модификация антенны-излучаведены ниже. теля 7. В этом варианте антенна-излучатель Длина ЦЩЛ, и прежде всего, расстояние между электродом 4 и антенной-излуча- 5 представляет собой плавное расширение 9 щели в направлении к торцу, противопотелем 7 определяется характером ложному зоне размещения дополнительнораспространения волны электромагнитного го электрода 4. Такой вариант антенны излучения по ЦЩЛ и выбрана такой, чтобы позволяет, изменяя угол а раскрытия щели, исключить режим вытекающих волн. Для проведения микроволновой резо- 10 обеспечить оптимальное согласование ЦЩЛ со свободным пространством. Так, нанансной терапии (МРТ) включают источник пример, при а от 15 до 120° С обеспечивает1 питания и его выходное напряжение пося максимальная передача энергии ступает на вход формирователя 2 импульсэлектромагнитной волны, распространяюного напряжения. Формирователь 2 может быть выполнен в виде блокинг-генератора с 15 щейся по ЦЩЛ, в свободное пространство в направлении к кожному покрову пациенпрерывателем и импульсным повышающим та. трансформатором на выходе. Выходные имДругой вариант выполнения антенныпульсы формирователя 2 должны обладать излучателя 7 изображен на фиг.6. В данном энергией порядка десятков миллиджоулей. При поступлении таких импульсов на элект- 20 варианте антенна-излучатель представляет собой наклонный плоский торец ЦЩЛ, прород 4 в межэлектродном промежутке между тивоположный зоне размещения дополниним и электропроводным элементом 5 возтельного электрода 4. Скошенный торец никает нестационарный искровой разряд. симметричен относительно щели и угол р При этом возникают электромагнитные колебания, основная часть которых в форме 25 его наклона к плоскости кромок щели остщелевой волны распространяется в направрый. Оптимальной величиной этого угла лении антенны-излучателя 7. Электромагможно считать от 20 до 35° при Е = 2,2. нитное поле излучается антенной 7 в Согласно варианту выполнения устройсвободное пространство. Терапевтически ства, показанному на фиг.7, антенна-излуэффективное поле сосредоточено на рассто- 30 чатель 7 концентрично охвачена янии до 1,5 мм от торца ЦЩЛ. цилиндрическим волноводом 10, внутренВ другом варианте устройства электроний диаметр которого больше наружного проводный элемент 5 (фиг.З) имеет утолщедиаметра ЦЩЛ. При необходимости волноние, плавно сопряженное с основной вод 10 может быть снабжен приводом регу.частью ЦЩЛ. В зоне сопряжения размещен 35 лировочного линейного перемещения электрод 4. Остальные узлы устройства таотносительно ЦЩЛ (не показан). Цилиндрикие же, как и в описанном выше варианте. ческий волновод 10 предназначен для того, В зоне перехода к утолщенной части чтобы обеспечить работу устройства в реэлектропроводного элемента 5 наружные жиме вытекающих волн (при необходимокромки щели плавно расширяются. 40 сти увеличить длину L ЦЩЛ), а также и для . Описанное выполнение щели позволятого, чтобы задавать диапазон длин волн ет, с одной стороны, упростить требования выходного излучения. к размерам электрода 4 и межэлектродного В варианте устройства, показанном на промежутка, а с другой стороны, обеспечить фиг.8, в качестве источника и антенны-излуоптимальное согласование электрода 4 и 45 чателя использована ЦЩЛ, электропроводЦЩЛ, при котором на антенну-излучатель 7 ный элемент которой разделен по приходится максимум амплитуды электрообразующей на электрически изолированмагнитных колебаний. ные половины 5а и 5Ь. В качестве дополниНа фиг.4 изображен еще один вариант тельного электрода 4 служат выступы 4а и воплощения изобретения, согласно которо- 50 4Ь соотоетственно половин 5а и 5Ь, обраму дополнительный электрод 4 снабжен щенные внутрь щели. Как и в описанных приводом регулировочного перемещения выше вариантах выступы 4а и 4Ь распложеотносительно щели. В этом варианте электны у торца, противоположного антенне-изрод 4 установлен с возможностью линейнолучателю 7. В этом варианте выход го перемещения по стрелке А с помощью 55 формирователя 2 импульсного напряжения микрометрического винта 8. Возможны и подключен к половинам 5а и 5Ь электропродругие модификации привода и формы элекводного элемента. Межэлектродный прометрода, например, электрод 4 может преджуток образован выступами 4а и 4Ь. ставлять собой плоский эксцентрик, Описанный вариант позволяет расширить установленный на валу и входящий в щель. 9806 диапазон выходного излучения благодаря "второй" щели, которая может для этой цели иметь геометрические размеры* отличающиеся от размеров "первой". Кроме того, проще технологии изготовления устройства, так как вместо отдельного элемента электрода 4 - его функцию выполняют выступы половин электропроводного элемента. Наиболее простую технологию изготовления устройства возможно обеспечить, если в качестве и с т о ч н и к а излучения использовать планарную щелевую линию, показанную на фиг.9. На диэлектрической подложке 6 любым известным способом располагают параллельные металлические пластины 5с и 5d, эквивалентные половинам электропроводного элемента в варианте устройства, показанном на фиг.8. В качестве дополнительного электрода 4 могут служить выступы 4с и 4d на пластинах, обращенных в щель, либо стержни из тугоплавкого металла (вольфрама), прикрепленные к пластинам (не показаны). Антенной-излучателем в данном варианте также может служить противоположный торец пленарной щелевой линии. 8 Возможен иной вариант выполнения антенны-излучателя 7, когда она дополнительно содержит диэлектрическую пластину 11, (фиг. 10), расположенный над щелью, 5 и имеющий заостренный конец, выступающий за пределы излучающего торца. Целесообразно помещать планариую щелевую линию в герметичный корпус, что позволит продлить срок службы устройст10 ва. Заполнением корпуса инертным газом можно добиться изменения величины диэлектрической проницаемости щели, что, в свою очередь, даст возможность изменить диапазон длин волн выходного излучения. 15 Оптимальным можно считать такой газ, который характеризуется наличием резонамсных переходов в миллиметровом диапазоне волн. 20 Конструктивное объединение источника излучения и антенны излучателя и выполнение их на основе щелевой л и н и и передачи позволяет обеспечить избирательность воздействия на близко располо25 женные БАТ при простоте настройки и технологии изготовления устройства. 4 3 г/ ? / ? г? г Г) / у > ' / ; У.; у j У;г; Фиг. I Г; Q* Є ' 9086 9806 ю Фиг. 7 4b 4a 5a Фиг.8 Фиг. 9 9806 и Фиг. 10 Упорядник Замовлення 4552 Техред М.Моргентал Коректор М. Куль Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
