Пневматичний висіваючий апарат

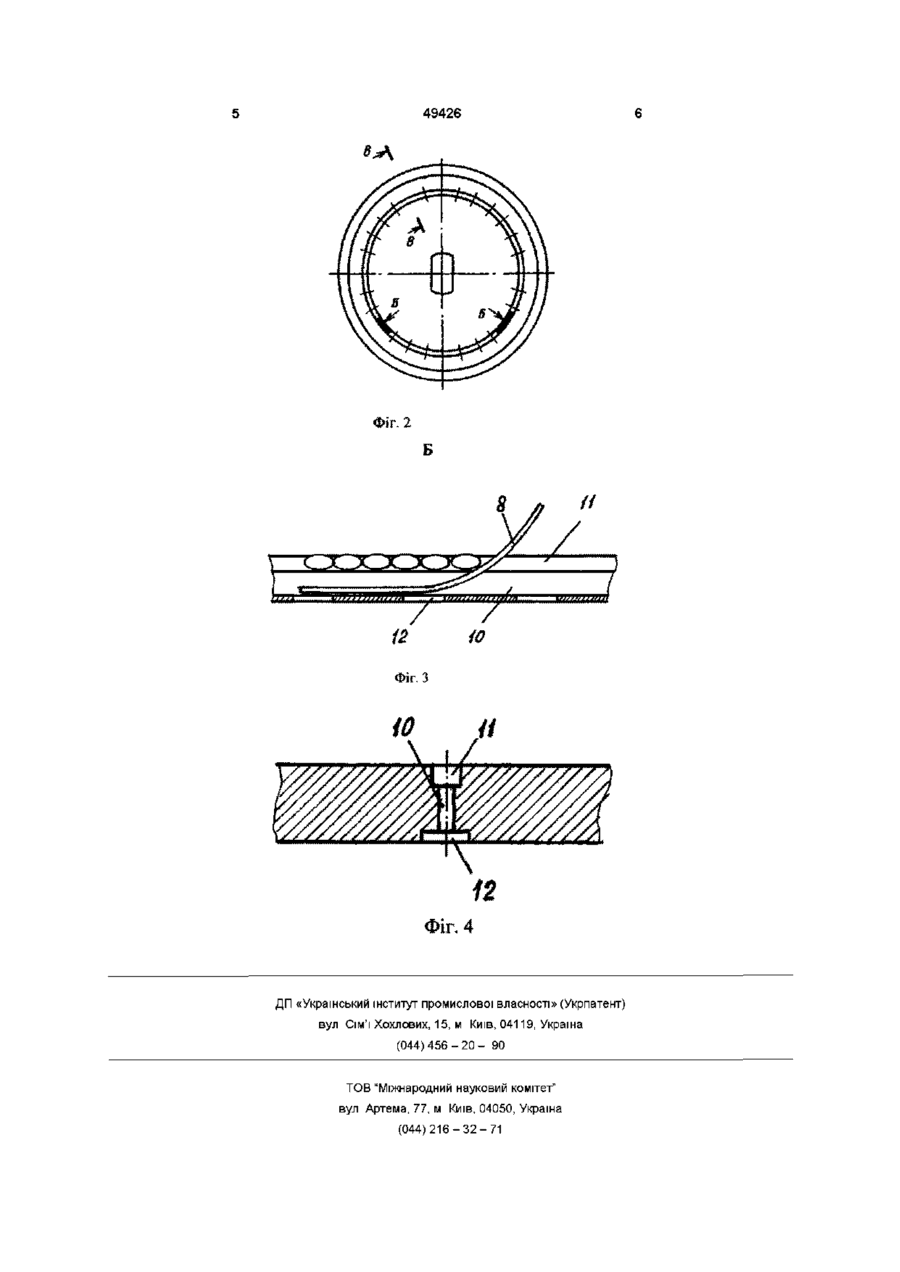

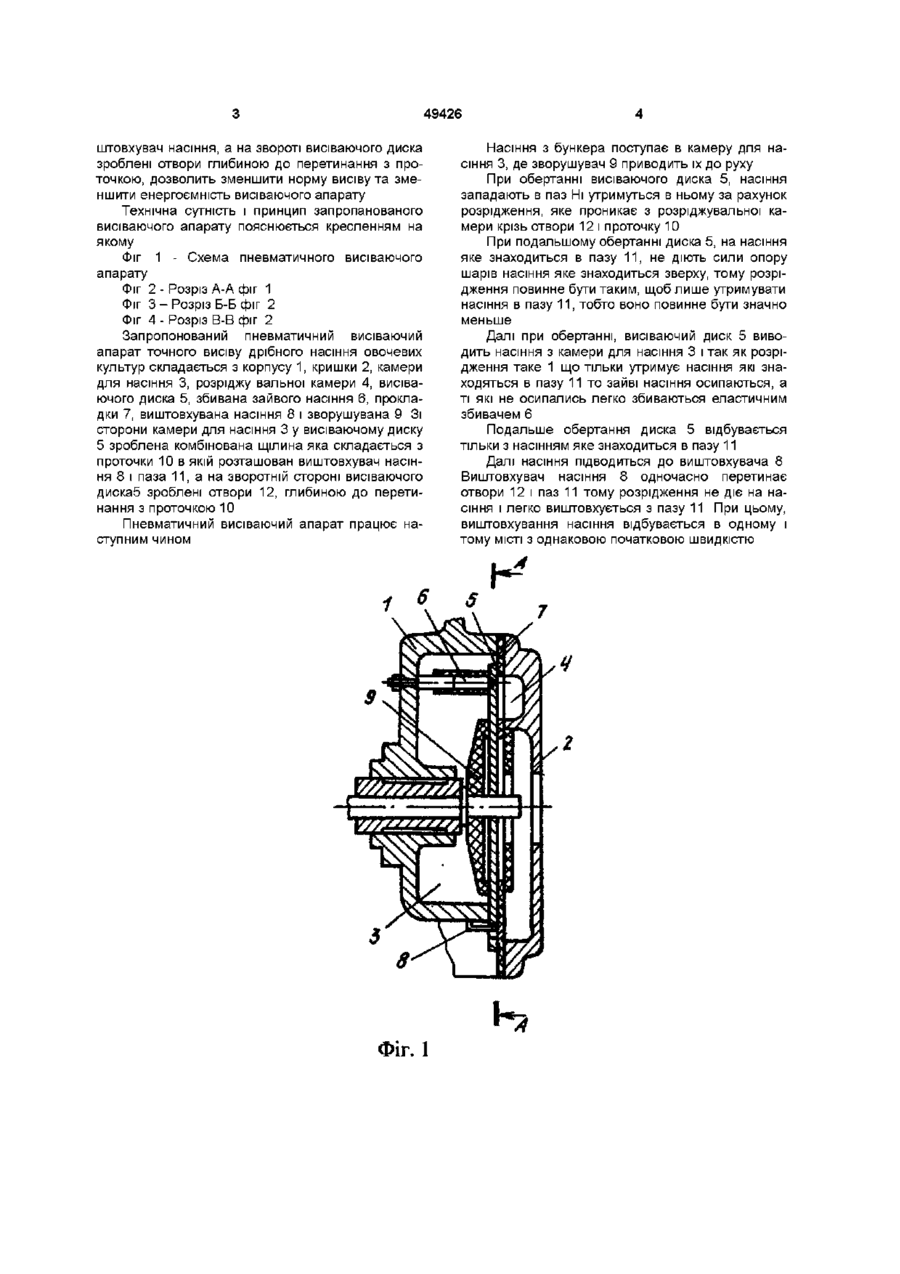

Пневматичний висіваючий апарат, який має корпус, кришку, камеру для насіння, камеру розрідження, висіваючий диск, перегрібач, еластичний відбивач зайвого насіння, який відрізняється тим, що у висіваючому диску, зі сторони камери для насіння виконана присмоктувальна щілина, яка складається з проточки і паза, причому у проточці розташовано виштовхувач насіння, а на звороті диска виконані отвори глибиною до перетинання з проточкою для проходження розрідження Винахід відноситься до області сільськогосподарської техніки, а саме до пневматичних висіваючих апаратів точного висіву дрібного насіння овочевих культур Відомий висіваючий аппарат, який має корпус до якого кріпиться кришка, між корпусом і кришкою розташован висіваючий диск з крізними отворами Між висіваючим диском та корпусом розташована камера для насіння, а в кришці - розріджувальна камера У верхній частині камери для насіння розташован видельчатий П-образний видбивач зайвого насіння На осі висіваючого диска розташован зворушувач насіння (Сеялка универсальная пневматическая навесная СУПН-8 Техническое описание инструкции по эксплуатации, Кировоград Облполиграфиздат, 1979) Недоліками цього апарату є велика витрата насіння, так як П-образний видбивач не в змозі збивати все зайве насіння, при цьому можливо забивання присмоктуючого отвору насінням та його залишками, що призводить до низьких якісних показників посіву та великої енергоємності висіваючого апарату За прототип обрано пневматичний висіваючий аппарат точного висіву насіння овочевих культур що має корпус до якого кріпиться кришка, між корпусом та кришкою розташован висіваючий диск з крізними отворами Між висіваючим диском та корпусом розташована камера для насіння, а в кришці - розріджувальна камера У верхній частині камери для насіння розташован зубчастий відбивач зайвого насіння, на осі висіваючого диска розташован зворушувач насіння (Пат Франція № 1585445 А 01 С 7/04, 1970) Недоліками цього висіваючого апарата є велика витрата насіння так як зубчастий відбивач збиває тільки те зайве насіння яке знаходиться над насінням яке присмокталось до отвору, при цьому можливе забивання отворів насінням та його залишками, що призводить до низьких якісних показників висіву та великої енергоємності висіваючого апарату В основу винаходу покладена задача удосконалення пневматичного висіваючого апарату в якому висіваючий диск виконай з комбінованою щілиною, яка складається з пазу, в якому знаходиться насіння і проточки, в якій розташован виштовхувач насіння, який очищує паз і проточку від насіння та його залишків одночасно відсікає розрідження, що дозволяє зменшити норму висіву насіння та покращити ЯКІСНІ показники висіву та зменшити енергоємність висіваючого апарату Покладена задача вирішується за рахунок того що в пневматичному висіваючому апараті, який має корпус, камеру для насіння, камеру розрідження, висіваючий диск, зворушувач, еластичний відбивач зайвого насіння, згідно винахіду у висіваючому дискі зі сторони камери для насіння зроблена присмоктуюча комбінована щілина, яка складається з проточки і пазу, причому у проточці розташован виштовхувач насіння, а на звороті диска зроблені отвори глибиною до перетинання з проточкою Виконання конструкції висіваючого диска з комбінованою присмоктуючою щилиною, яка складається з паза і проточки, в якій растошован ви (О 49426 штовхувач насіння, а на звороті висіваючого диска зроблені отвори глибиною до перетинання з проточкою, дозволить зменшити норму висіву та зменшити енергоємність висіваючого апарату Технічна сутність і принцип запропанованого висіваючого апарату пояснюється кресленням на якому Фіг 1 - Схема пневматичного висіваючого апарату Фіг 2- Розріз А-А фіг 1 Фіг 3 - Розріз Б-Б фіг 2 Фіг 4 - Розріз В-В фіг 2 Запропонований пневматичний висіваючий апарат точного висіву дрібного насіння овочевих культур складається з корпусу 1, кришки 2, камери для насіння 3, розріджу вальної камери 4, висіваючого диска 5, збивана зайвого насіння 6, прокладки 7, виштовхувана насіння 8 і зворушувана 9 Зі сторони камери для насіння 3 у висіваючому диску 5 зроблена комбінована щілина яка складається з проточки 10 в якій розташован виштовхувач насіння 8 і паза 11, а на зворотній стороні висіваючого диска5 зроблені отвори 12, глибиною до перетинання з проточкою 10 Пневматичний висіваючий апарат працює наступним чином 8 Фіг. 1 Насіння з бункера поступає в камеру для насіння 3, де зворушувач 9 приводить їх до руху При обертанні висіваючого диска 5, насіння западають в паз Ні утримуться в ньому за рахунок розрідження, яке проникає з розріджувальної камери крізь отвори 12 і проточку 10 При подальшому обертанні диска 5, на насіння яке знаходиться в пазу 11, не діють сили опору шарів насіння яке знаходиться зверху, тому розрідження повинне бути таким, щоб лише утримувати насіння в пазу 11, тобто воно повинне бути значно меньше Далі при обертанні, висіваючий диск 5 виводить насіння з камери для насіння 3 і так як розрідження таке 1 що тільки утримує насіння які знаходяться в пазу 11 то зайві насіння осипаються, а ті які не осипались легко збиваються еластичним збивачем 6 Подальше обертання диска 5 відбувається тільки з насінням яке знаходиться в пазу 11 Далі насіння підводиться до виштовхувача 8 Виштовхувач насіння 8 одночасно перетинає отвори 12 і паз 11 тому розрідження не діє на насіння і легко виштовхується з пазу 11 При цьому, виштовхування насіння відбувається в одному і тому МІСТІ з однаковою початковою швидкістю 49426 Фіг. 2 8 ІЛІМ шт~М4.і.і,(М
