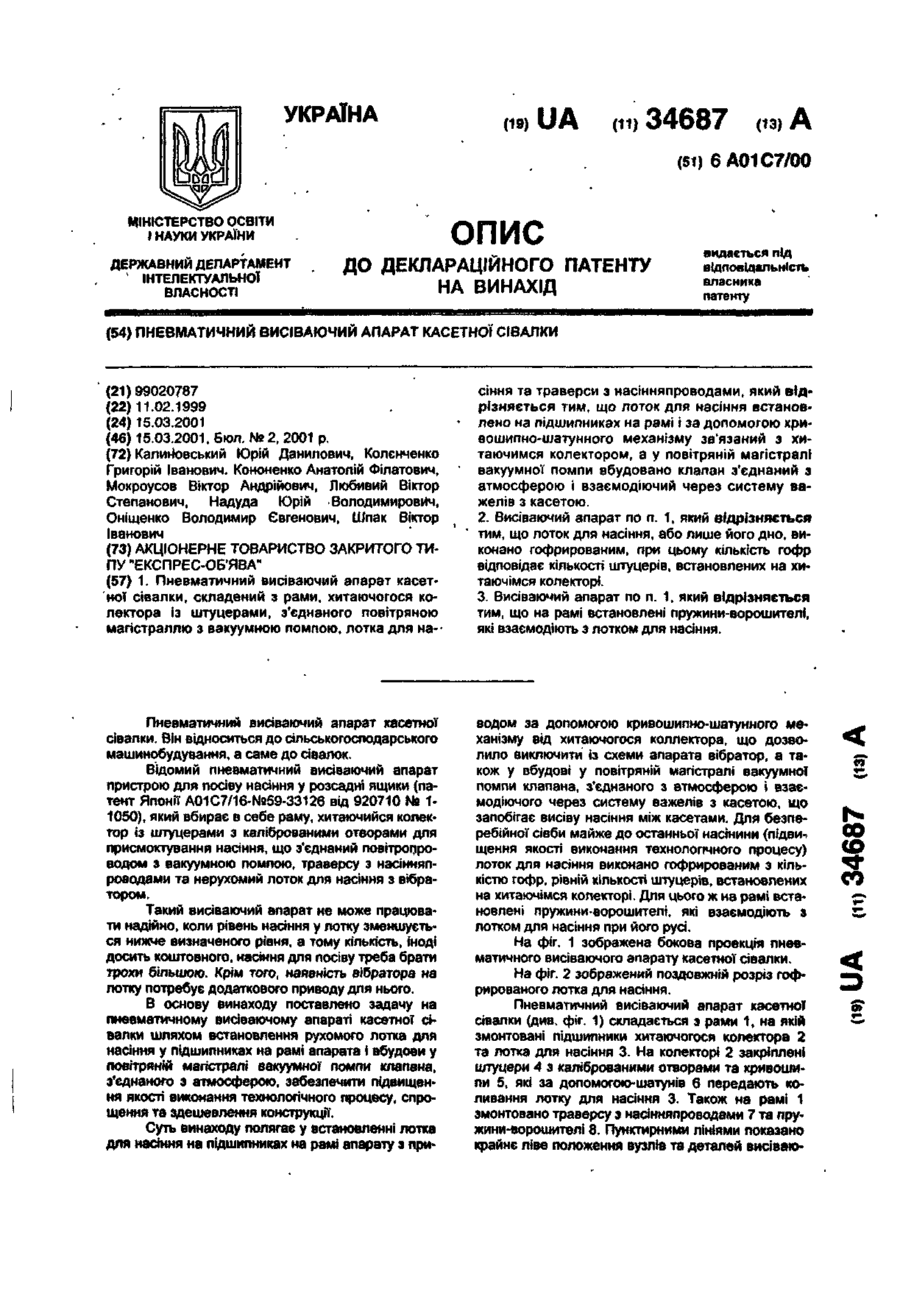

Пневматичний висіваючий апарат касетної сівалки

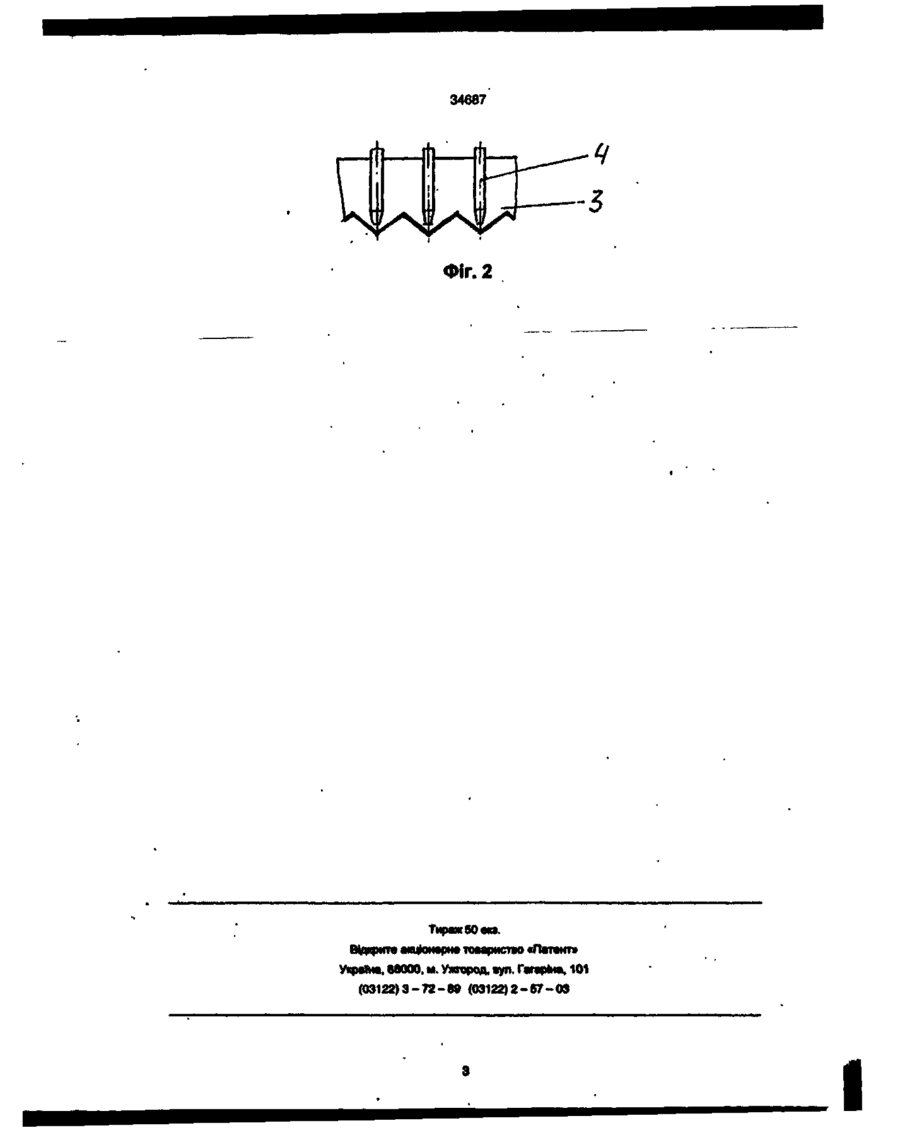

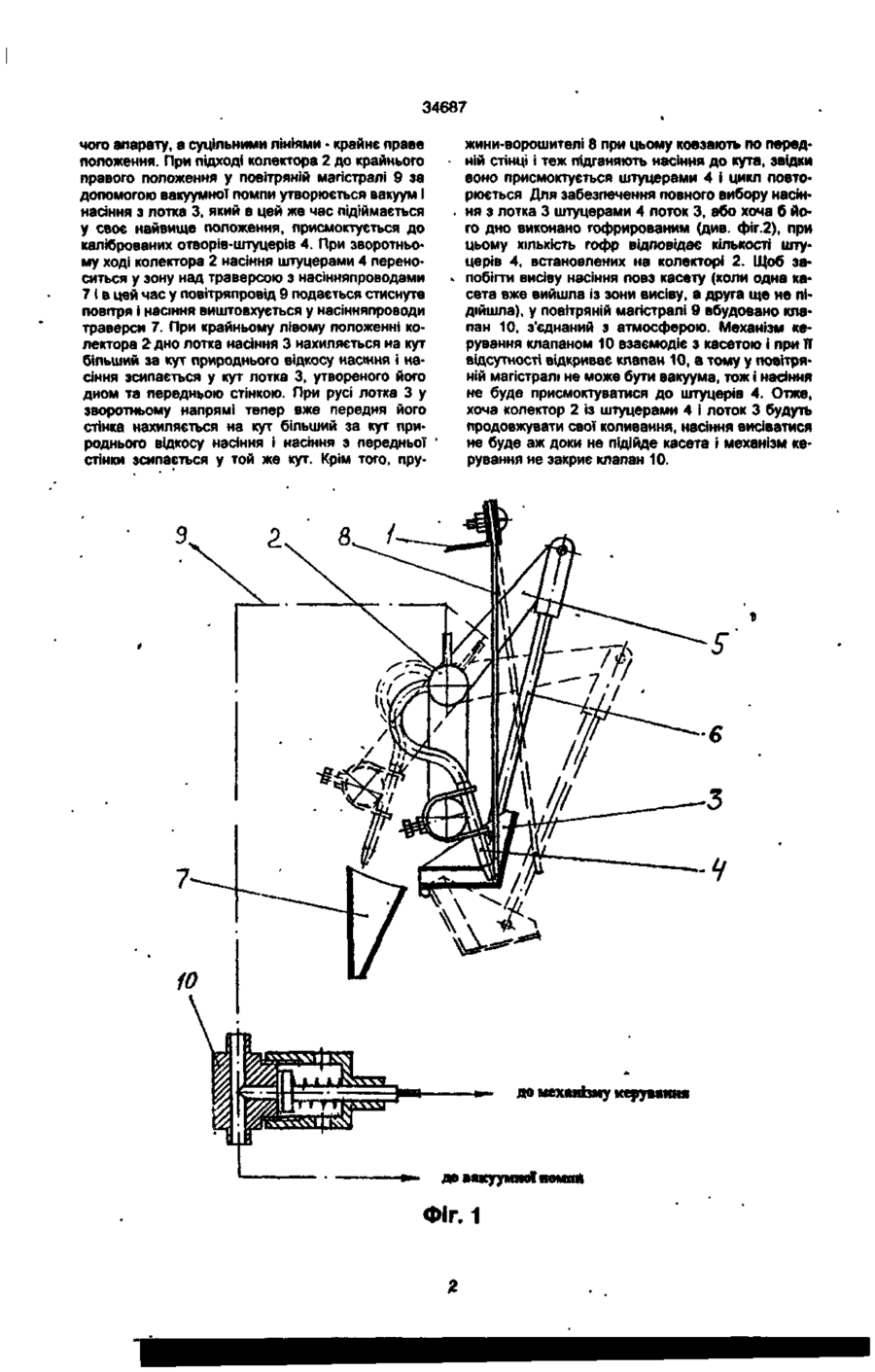

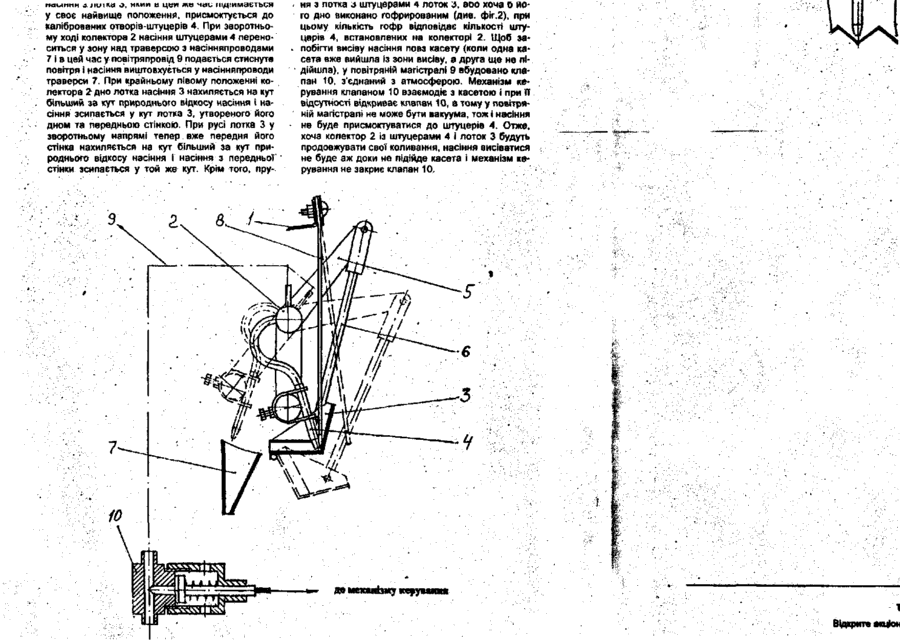

1. Пневматичний висіваючий апарат касетної сівалки, складений з рами, хитаючогося колектора із штуцерами, з'єднаного повітряною магістраллю з вакуумною помпою, лотка для на сіння та траверси а насінняпроводами, який відрізняється тим. що поток для насіння встановлено на підшипниках на рамі і за допомогою кривошипно-шатунного механізму зв'язаний з хитаючимся колектором, а у повітряній магістралі вакуумної помпи вбудовано клапан з'єднаний з атмосферою і взаємодіючий через систему важелів з касетою. 2. Висіваючий апарат по п. 1, який відрізняється тим, що лоток для насіння, або лише його дно, виконано гофрировании, при цьому кількість гофр відповідає кількості штуцерів, встановлених на хи* таючімся колекторі. З Висіваючий апарат по п. 1, який відрізняється тим, що на рамі встановлені пружини-ворошителі. які взаємодіють з лотком для насіння. Пневматичний висіваючий апарат касетної сівалки. Він відноситься до сільськогосподарського машинобудування, а саме до сівалок. Відомий пневматичний висіваючий апарат пристрою для посіву насіння у розсадні ящики (патент Японії A01C7/16-NB59-33126 від 920710 № 11050), який вбирає в себе раму, хитаючийся колектор із штуцерами з каліброваними отворами для присмоктування насіння, що з'єднаний повітропроводом з вакуумною помпою, траверсу з насінняпроводами та нерухомий лоток для насіння з вібратором. Такий висіваючий апарат не може працювати надійно, коли рівень насіння у лотку зменшується нижче визначеного рівня, а тому кількість, іноді досить коштовного, насіння для посіву треба брати трохи більшою. Крім того, наявність вібратора на лотку потребує додаткового приводу для нього. В основу винаходу поставлено задачу на пневматичному висіваючому апараті касетної сівалки шляхом встановлення рухомого лотка для насіння у підшипниках на рамі апарата і вбудови у повітряній магістралі вакуумної помпи клапана, з'єднаного з атмосферою, забезпечити підвищення якості виконання технологічного процесу, спро водом за допомогою кривошипно-шатунного механізму від хитаючогося коллектора, що дозволило виключити із схеми апарата вібратор, а також у вбудові у повітряній магістралі вакуумної помпи клапана, з'єднаного з атмосферою і взаємодіючого через систему важелів з касетою, що запобігає еисіау насіння між касетами. Для безперебійної сівби майже до останньої насінини (лідви^ щення якості виконання технологічного процесу) лоток для насіння виконано гофрированим з кількістю гофр, рівній кількості штуцерів, встановлених на хитаючімся колекторі Для цього ж на рамі встановлені пружини-ворошителі, які взаємодіють э лотком для насіння при його русі. На фіг. 1 зображена бокова проекція пневматичного висіваючого апарату касетної сівалки. На фіг. 2 зображений поздовжній розріз гофрированого лотка для насіння. Пневматичний висіваючий апарат касетної сівалки (див. фіг. 1) складається з рами 1, на якій змонтовані підшипники хитаючогося колектора 2 та лотка для насіння 3. На колекторі 2 закріплені штуцери 4 з каліброваними отворами та кривошипи 5, які за допомогою-шатунів б передають коливання лотку для насіння 3. Також на рамі 1 00 (О со зг naunrtu л ли ma о, илии н цей же чаи підіймається у свое найвище положення, присмоктується до каліброваних отворів-штуцерів 4. При зворотньому ході колектора 2 насіння штуцерами 4 переноситься у зону над траверсою з насінняпроводами 7 і в цей час у повітряпровід 9 подається стиснуте повітря і насіння виштовхується у насіння проводи траверси 7. При крайньому лівому положенні колектора 2 дно лотка насіння 3 нахиляється на кут більший за кут природнього відкосу насіння і насіння зсипається у кут лотка 3, утвореного його дном та передньою стінкою. При русі лотка 3 у зворотньому напрямі тепер вже передня його стінка нахиляється на кут більший за кут природнього відкосу насіння і насіння з передньої стінки зсипається у той же кут. Крім того, пру . ня з лотка з штуцерами 4 лоток з, аоо хоча о його дно виконано гофрировании (див. фіг.2), при цьому кількість гофр відповідає кількості штуцерів 4, встановлених на колекторі 2. Щоб за. побігти висіву насіння повз касету (коли одна касета вже вийшла із зони висіву, а друга ще не підійшла), у повітряній магістралі 9 вбудовано клапан 10, з'єднаний з атмосферою. Механізм керування клапаном 10 взаємодіє з касетою і при її відсутності відкриває клапан 10, а тому у повітряній магістралі не може бути вакуума, тож і насіння не буде присмоктуватися до штуцерів 4. Отже, хоча колектор 2 із штуцерами 4 і лоток 3 будуть продовжувати свої коливання, насіння висіватися не буде аж доки не підійде касета і механізм керування не закриє клапан 10. до механЬму керування Відкрите акцЮн УКРАЇНА (19) UA (ID 34687 (із) А (51) 6А01С7/00 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ s ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА ВИНАХІД видається під відповідальність власника патенту (54) ПНЕВМАТИЧНИЙ ВИСІВАЮЧИЙ АПАРАТ КАСЕТНОЇ СІВАЛКИ (21)99020787 (22)11.02.1999 (24) 15.03.2001 (46) 15.03.2001. Бюл. № 2, 2001 р. (72) Калийовський Юрій Данилович, Колєнченко Григорій Іванович. Кононенко Анатолій Філатович, Мокроусов Віктор Андрійович, Любивий Віктор Степанович, Надуда Юрій Володимирович, Оніщенко Володимир Євгенович, Шпак Віктор Іванович (73) АКЦІОНЕРНЕ ТОВАРИСТВО ЗАКРИТОГО ТИПУ "ЕКСПРЕС-ОБ'ЯВА" (57) 1. Пневматичний висіваючий апарат касетної сівалки, складений з рами, хитаючогося колектора із штуцерами, з'єднаного повітряною магістраллю з вакуумною помпою, лотка для на сіння та траверси з насінняпроводами, який відрізняється тим. що лоток для насіння встановлено на підшипниках на рамі і за допомогою кривошипно-шатунного механізму зв'язаний з хитаючимся колектором, а у повітряній магістралі вакуумної помпи вбудовано клапан з'єднаний з атмосферою і взаємодіючий через систему важелів з касетою. 2. Висіваючий апарат по п. 1, який відрізняється тим, що лоток для насіння, або лише його дно, виконано гофрированим, при цьому кількість гофр відповідає кількості штуцерів, встановлених на хитаючімся колекторі. 3. Висіваючий апарат по п. 1, який відрізняється тим, що на рамі встановлені пружини-ворошителі, які взаємодіють з лотком для насіння. Пневматичний висіваючий апарат касетної сівалки. Він відноситься до сільськогосподарського машинобудування, а саме до сівалок. Відомий пневматичний висіваючий апарат пристрою для посіву насіння у розсадні ящики (патент ЯПОНІЇ А01С7/16-№59-33126 ВІД 920710 № 11050), який вбирає в себе раму, хитаючийся колектор із штуцерами з каліброваними отворами для присмоктування насіння, що з'єднаний повітропроводом з вакуумною помпою, траверсу з насінняпроводами та нерухомий лоток для насіння з вібратором. Такий висіваючий апарат не може працювати надійно, коли рівень насіння у лотку зменшується нижче визначеного рівня, а тому кількість, іноді досить коштовного, насіння для посіву треба брати трохи більшою. Крім того, наявність вібратора на лотку потребує додаткового приводу для нього. В основу винаходу поставлено задачу на пневматичному висіваючому апараті касетної сівалки шляхом встановлення рухомого лотка для насіння у підшипниках на рамі апарата і вбудови у повітряній магістралі вакуумної помпи клапана, з'єднаного з атмосферою, забезпечити підвищення якості виконання технологічного процесу, спрощення та здешевлення конструкції. Суть винаходу полягає у встановленні лотка для насіння на підшипниках на рамі апарату з при водом за допомогою кривошипно-шатунного механізму від хитаючогося коллектора, що дозволило виключити із схеми апарата вібратор, а також у вбудові у повітряній магістралі вакуумної помпи клапана, з'єднаного з атмосферою і взаємодіючого через систему важелів з касетою, що запобігає висіву насіння між касетами. Для безперебійної сівби майже до останньої насінини (підвищення якості виконання технолопчного процесу) лоток для насіння виконано гофрированим з кількістю гофр, рівній кількості штуцерів, встановлених на хитаючімся колекторі. Для цього ж на рамі встановлені пружини-ворошителі, які взаємодіють з лотком для насіння при його русі. На фіг. 1 зображена бокова проекція пневматичного висіваючого апарату касетної сівалки. На фіг. 2 зображений поздовжній розріз гофрированого лотка для насіння. Пневматичний висіваючий апарат касетної сівалки (див. фіг. 1) складається з рами 1, на якій змонтовані підшипники хитаючогося колектора 2 та лотка для насіння 3. На колекторі 2 закріплені штуцери А з каліброваними отворами та кривошипи 5, які за допомогою-шатунів 6 передають коливання лотку для насіння 3. Також на рамі 1 змонтовано траверсу з масінняпроводами 7 та пружини-ворошителі 8. Пунктирними лініями показано крайнє ліве положення вузлів та деталей висіваю* 00
