Інструмент убрю-1 для ущільнення та вирівнювання товщини газотермічних напилених покриттів і наплавлень

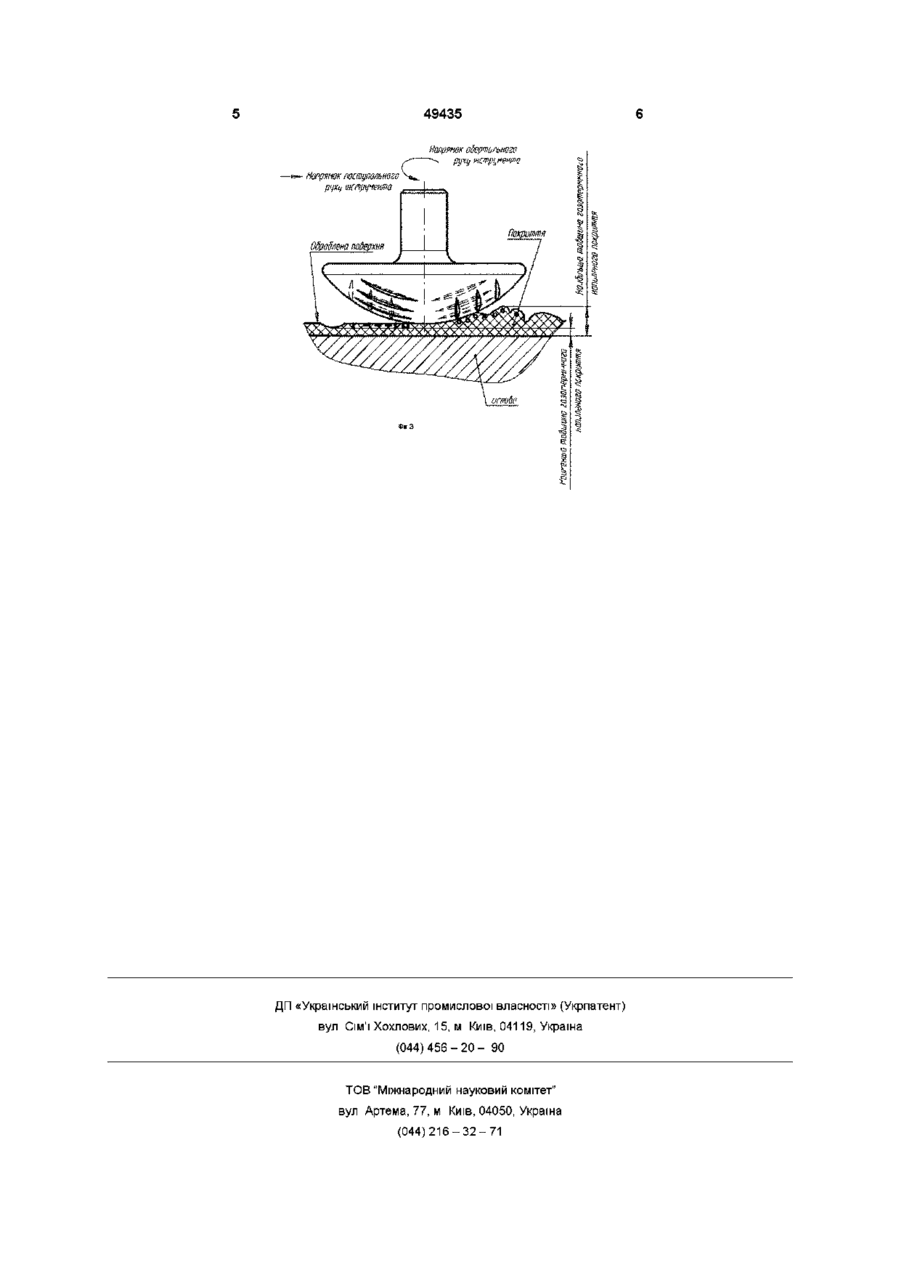

Інструмент УБРЮ-1 для ущільнення та вирівнювання товщини газотермічних напилених покриттів і наплавок шляхом суміщення поверхневого пластичного деформування з використанням тертя з різанням, який має один робочий елемент із сферичною робочою частиною, який відрізняється тим, що на ній під довільними кутами до осі обертання інструмента виконано канавки, бокові поверхні яких у перегині зі сферою утворюють різальні кромки Винахід стосується машинобудування та механічної обробки напилених газотермічними методами і наплавлених покриттів, у першу чергу, з пластичних матеріалів, з метою ущільнення та вирівнювання їх товщини, а саме, інструментів для наступної механічної обробки покриттів після напилення або наплавлення у випадках, коли вони не мають відповідної пористості, а також спостерігається різнотовщинність їх на різних участках поверхні Відома конструкція інструмента для ущільнення газо термічних напилених покриттів крацюванням Він ЯВЛЯЄ собою дискову щітку з дротяними пучками (див Антошин Е В Технология металлизации распылением - М - Свердловск Машгиз, 1944 -Фиг 27, с 46) Внаслідок проведення операції крацювання відбувається деяке зменшення пористості (див 1) Катц Н В Металлизация распылением -Харьков ХДТ, 1940 - С 60-61 2) Газотермические покрытия из порошковых материалов Справ /Ю С Борисов, Ю А Харламов, Е Л Сидоренко, Е Н Ардатовская - Киев Наук, думка, 1987 -С 69) шкіри (див Газотермические покрытия из порошковых материалов Справ /Ю С Борисов, Ю А Харламов, Е Л Сидоренко, Е Н Ардатовская Киев Наук, думка, 1987 - С 70) Недоліком цього інструмента також є незначний вплив на пористість покриття і неможливість вирівнювання його товщини, причиною чого є мала жорсткість матеріалу круга Відома конструкція інструмента для ущільнення газотермічних напилених покриттів затиранням Він має один робочий елемент з кулеподібною робочою частиною, що дозволяє обробляти поверхневим пластичним деформуванням з використанням тертя, в першу чергу, важкодоступні поверхні (див 1) Катц Н В , Линник Е М Электрометаллизация - М, Сельхозиздат, 1953 - С 178 2) Катц Н В Металлизация распылением - Харьков ХДТ, 1940 -С 61) Недоліком його є звуженість сфери використання Також можливим є відривання покриття від основи внаслідок дії змінного навантаження, зумовленого різнотовщинністю напиленого покриття, яка, зокрема, може становити 0,5 1,0 мм для газополуменевих покриттів і ±10% від товщини плазмових покриттів (див Газотермическое напыление покрытий Сб руководящих технич матер / Отв за вып А Б Игнатьева - Киев ИЭС им Е О Патона АН УССР, 1990 - С 92, 123) Конструкція інструмента для ущільнення газотермічних напилених покриттів поверхневим пластичним деформуванням з використанням тертя Недоліком цього інструмента є неможливість суттєвого зменшення пористості і вирівнювання товщини, тому що дротяні пучки через свою гнучкість не можуть значно ні деформувати, ні стирати матеріал покриття Відома конструкція інструмента для ущільнення газотермічних напилених покриттів поліруванням Він ЯВЛЯЄ собою круг із фетра, полотна або ю СО 49435 (аналог, найбільш близький за сукупністю ознак до винаходу) (див Катц Н В Металлизация распылением -.Харьков ХДТ, 1940 - Фиг 4, с 61) містить один робочий елемент зі сферичною робочою частиною Надаючи цьому інструменту обертального і поступального рухів і прижимаючії його сферичною робочою частиною до оброблюваної поверхні, можна ущільнювати покриття і вирівнювати його товщину за один або декілька робочих проходів Але використання цього інструмента також може призвести до відривання покриття від основи під час тертя як внаслідок низької МІЦНОСТІ зчеплення з основою, так і внаслідок наявності значної різнотовщинності покриття В основу винаходу поставлено задачу утворення на робочій частіші інструмента-аналога різальної ДІЛЬНИЦІ Поставлена задача вирішується тим, що в запропонованому інструменті на сферичній робочій частіші виконано різальну дільницю у вигляді одні єї або декількох канавок, розташованих під довільними кутами до ВІСІ обертання інструмента Різальні кромки утворюються в перетині бокових поверхонь канавок зі сферичною робочою частиною Запропонована конструкція інструмента дозволяє ущільнювати і вирівнювати товщину газотермічних напилених покриттів і на плавок шляхом зрізування ділянок поверхні, які попадають в зону різальної ДІЛЬНИЦІ, та одночасного поверхневого пластичного деформування з використанням тертя Сутність винаходу пояснюється кресленнями На фіг 1 зображено шсгрумеш УПРІО-1 для ущільнення та вирівнювання товщини газотермічних напилених покриттів і наплавок, на фіг 2 - вид А на фіг 1, на фіг 3 - схему установки інструмента при обробці плоскої поверхні Запропонований інструмент складається з одного робочого елемента 1, який має сферичну робочу частину 2 Робоча частіша містить різальну дільницю з різальними кромками З 49435 Напрямок. eet>pWj/bM8%) ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
