Спосіб підвищення ресурсу, міцності і довговічності трубопроводу

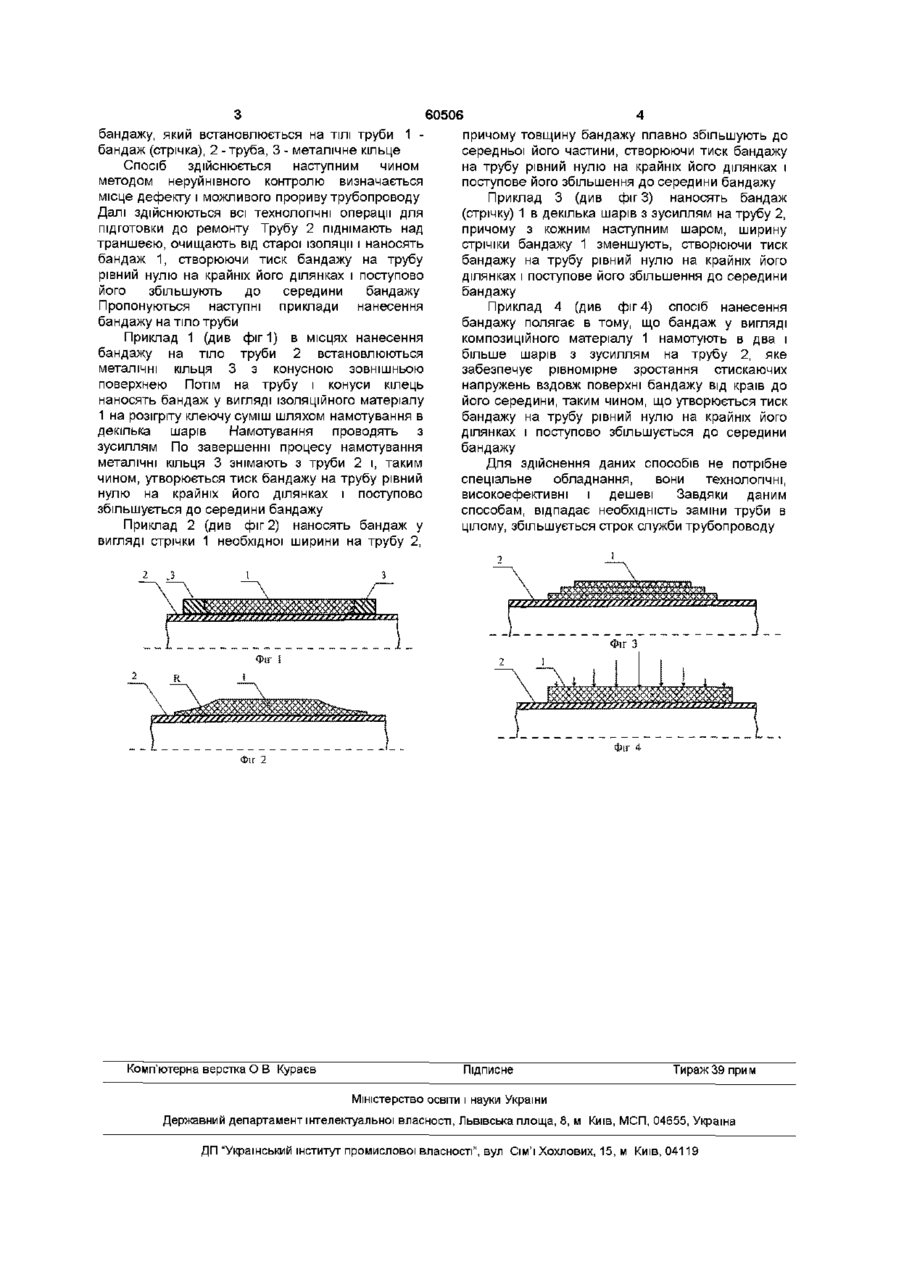

1 Спосіб підвищення ресурсу, МІЦНОСТІ І ДОВГОВІЧНОСТІ трубопроводу шляхом нанесення бандажу на трубу, який намотують з зусиллям на трубу діючого трубопроводу, який відрізняється тим, що створюють тиск бандажу на трубу, що дорівнює нулю на крайніх його ділянках, і поступово його збільшують до середини бандажу 2 Спосіб за п 1, який відрізняється тим, що бандаж може бути виконаний у вигляді будь-якої ізоляційної стрічки або композиційного матеріалу Ці пошкодження усувають встановленням хомутів чи бандажів на трубу При цьому вони створюють значний перепад напружень в місцях переходу від деформованої частини труби до недеформованої і концентрують напруження в СТІНЦІ труби, що представляє потенційну небезпеку зародження тріщин в цих місцях і руйнування труби В основу винаходу поставлено задачу, шляхом зменшення тиску крайніх ділянок бандажу на трубу досягти плавного перепаду напружень в місцях переходу від здеформованої частини труби до недеформованої Поставлена задача вирішується наступним чином Спосіб підвищення ресурсу, МІЦНОСТІ і ДОВГОВІЧНОСТІ трубопроводу шляхом нанесення бандажу на трубу, який намотують з зусиллям на трубу діючого трубопроводу, згідно винаходу відрізняється тим, що створюють тиск бандажу на трубу рівний нулю на крайніх його ділянках і поступово його збільшують до середини бандажу Відсутність стискаючих напружень, які діють на трубу на крайніх ділянках бандажу і їх плавне зростання до середньої його частини зменшує концентрацію напружень на краях бандажу Це перешкоджає появі пошкоджень і втомних тріщин в ЦИХ МІСЦЯХ При використанні бандажу як засобу для створення необхідного перепаду напружень можливі варіанти його нанесення на поверхню труби На фіг 1-4 показані приклади виконання (О о ю о (О бандажу, який встановлюється на ТІЛІ труби 1 бандаж (стрічка), 2 -труба, 3 - металічне кільце Спосіб здійснюється наступним чином методом неруйнівного контролю визначається місце дефекту і можливого прориву трубопроводу Далі здійснюються всі технологічні операції для підготовки до ремонту Трубу 2 піднімають над траншеєю, очищають від старої ізоляції і наносять бандаж 1, створюючи тиск бандажу на трубу рівний нулю на крайніх його ділянках і поступово його збільшують до середини бандажу Пропонуються наступні приклади нанесення бандажу на тіло труби Приклад 1 (див фіг1) в місцях нанесення бандажу на тіло труби 2 встановлюються металічні кільця 3 з конусною зовнішньою поверхнею Потім на трубу і конуси кілець наносять бандаж у вигляді ІЗОЛЯЦІЙНОГО матеріалу 1 на розігріту клеючу суміш шляхом намотування в декілька шарів Намотування проводять з зусиллям По завершенні процесу намотування металічні кільця 3 знімають з труби 2 і, таким чином, утворюється тиск бандажу на трубу рівний нулю на крайніх його ділянках і поступово збільшується до середини бандажу Приклад 2 (див фіг 2) наносять бандаж у вигляді стрічки 1 необхідної ширини на трубу 2, 60506 причому товщину бандажу плавно збільшують до середньої його частини, створюючи тиск бандажу на трубу рівний нулю на крайніх його ділянках і поступове його збільшення до середини бандажу Приклад 3 (див фіг 3) наносять бандаж (стрічку) 1 в декілька шарів з зусиллям на трубу 2, причому з кожним наступним шаром, ширину стрічіки бандажу 1 зменшують, створюючи тиск бандажу на трубу рівний нулю на крайніх його ділянках і поступове його збільшення до середини бандажу Приклад 4 (див фіг 4) спосіб нанесення бандажу полягає в тому, що бандаж у вигляді композиційного матеріалу 1 намотують в два і більше шарів з зусиллям на трубу 2, яке забезпечує рівномірне зростання стискаючих напружень вздовж поверхні бандажу від країв до його середини, таким чином, що утворюється тиск бандажу на трубу рівний нулю на крайніх його ділянках і поступово збільшується до середини бандажу Для здійснення даних способів не потрібне спеціальне обладнання, вони технологічні, високоефективні і дешеві Завдяки даним способам, відпадає необхідність заміни труби в цілому, збільшується строк служби трубопроводу Фіг 4 Фіг 2 Комп'ютерна верстка О В Кураєв Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
