Спосіб сепарації насіннєвих сумішей у вертикальному повітряному потоці

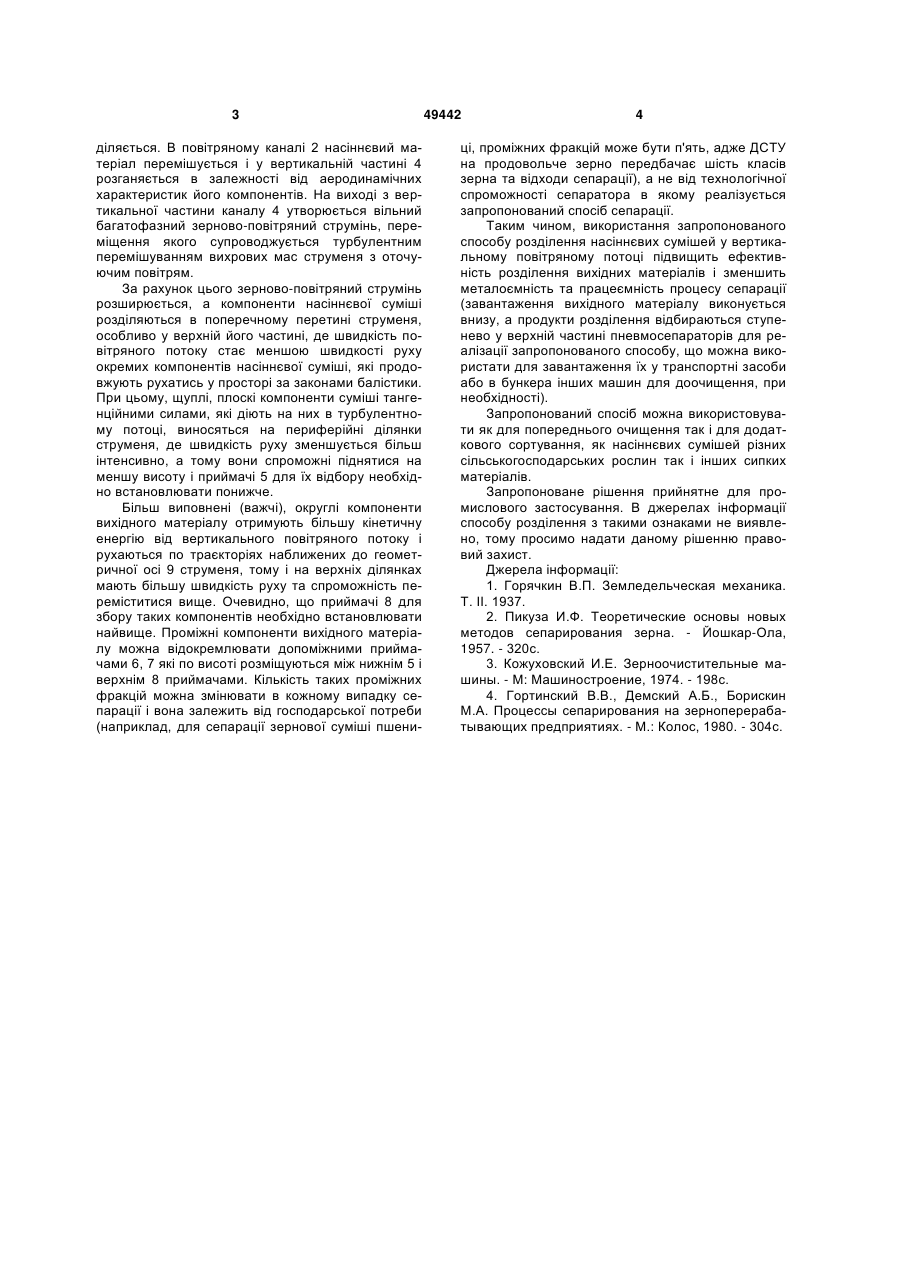

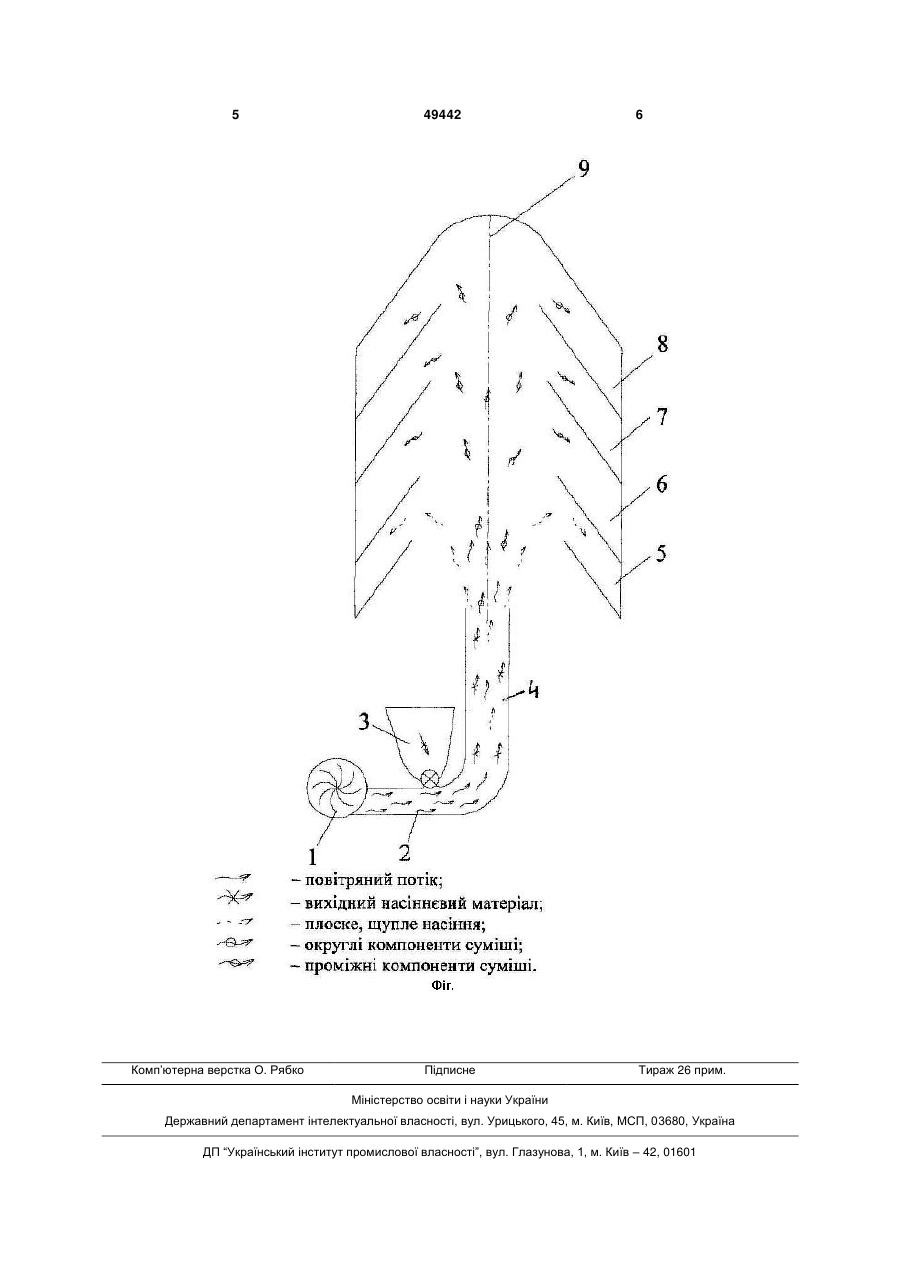

Спосіб сепарації насіннєвих сумішей у вертикальному повітряному потоці, який включає створення вертикального повітряного потоку, подачу в потік вихідного матеріалу і відбір продуктів розділення, який відрізняється тим, що вихідний матеріал вводять у нижню частину повітряного потоку, розганяють його висхідним вертикальним повітряним потоком, а відбір продуктів розділення виконують ступенево у верхній частині повітрянозернового потоку. (19) (21) u200912369 (22) 30.11.2009 (24) 26.04.2010 (46) 26.04.2010, Бюл.№ 8, 2010 р. (72) БАКУМ МИКОЛА ВАСИЛЬОВИЧ (73) ХАРКІВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ СІЛЬСЬКОГО ГОСПОДАРСТВА ІМЕНІ ПЕТРА ВАСИЛЕНКА, БАКУМ МИКОЛА ВАСИЛЬОВИЧ 3 діляється. В повітряному каналі 2 насіннєвий матеріал перемішується і у вертикальній частині 4 розганяється в залежності від аеродинамічних характеристик його компонентів. На виході з вертикальної частини каналу 4 утворюється вільний багатофазний зерново-повітряний струмінь, переміщення якого супроводжується турбулентним перемішуванням вихрових мас струменя з оточуючим повітрям. За рахунок цього зерново-повітряний струмінь розширюється, а компоненти насіннєвої суміші розділяються в поперечному перетині струменя, особливо у верхній його частині, де швидкість повітряного потоку стає меншою швидкості руху окремих компонентів насіннєвої суміші, які продовжують рухатись у просторі за законами балістики. При цьому, щуплі, плоскі компоненти суміші тангенційними силами, які діють на них в турбулентному потоці, виносяться на периферійні ділянки струменя, де швидкість руху зменшується більш інтенсивно, а тому вони спроможні піднятися на меншу висоту і приймачі 5 для їх відбору необхідно встановлювати понижче. Більш виповнені (важчі), округлі компоненти вихідного матеріалу отримують більшу кінетичну енергію від вертикального повітряного потоку і рухаються по траєкторіях наближених до геометричної осі 9 струменя, тому і на верхніх ділянках мають більшу швидкість руху та спроможність переміститися вище. Очевидно, що приймачі 8 для збору таких компонентів необхідно встановлювати найвище. Проміжні компоненти вихідного матеріалу можна відокремлювати допоміжними приймачами 6, 7 які по висоті розміщуються між нижнім 5 і верхнім 8 приймачами. Кількість таких проміжних фракцій можна змінювати в кожному випадку сепарації і вона залежить від господарської потреби (наприклад, для сепарації зернової суміші пшени 49442 4 ці, проміжних фракцій може бути п'ять, адже ДСТУ на продовольче зерно передбачає шість класів зерна та відходи сепарації), а не від технологічної спроможності сепаратора в якому реалізується запропонований спосіб сепарації. Таким чином, використання запропонованого способу розділення насіннєвих сумішей у вертикальному повітряному потоці підвищить ефективність розділення вихідних матеріалів і зменшить металоємність та працеємність процесу сепарації (завантаження вихідного матеріалу виконується внизу, а продукти розділення відбираються ступенево у верхній частині пневмосепараторів для реалізації запропонованого способу, що можна використати для завантаження їх у транспортні засоби або в бункера інших машин для доочищення, при необхідності). Запропонований спосіб можна використовувати як для попереднього очищення так і для додаткового сортування, як насіннєвих сумішей різних сільськогосподарських рослин так і інших сипких матеріалів. Запропоноване рішення прийнятне для промислового застосування. В джерелах інформації способу розділення з такими ознаками не виявлено, тому просимо надати даному рішенню правовий захист. Джерела інформації: 1. Горячкин В.П. Земледельческая механика. Т. ІІ. 1937. 2. Пикуза И.Ф. Теоретические основы новых методов сепарирования зерна. - Йошкар-Ола, 1957. - 320с. 3. Кожуховский И.Е. Зерноочистительные машины. - М: Машиностроение, 1974. - 198с. 4. Гортинский В.В., Демский А.Б., Борискин М.А. Процессы сепарирования на зерноперерабатывающих предприятиях. - М.: Колос, 1980. - 304с. 5 Комп’ютерна верстка О. Рябко 49442 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
