Решітний стан для кріплення решіт змінної кривизни

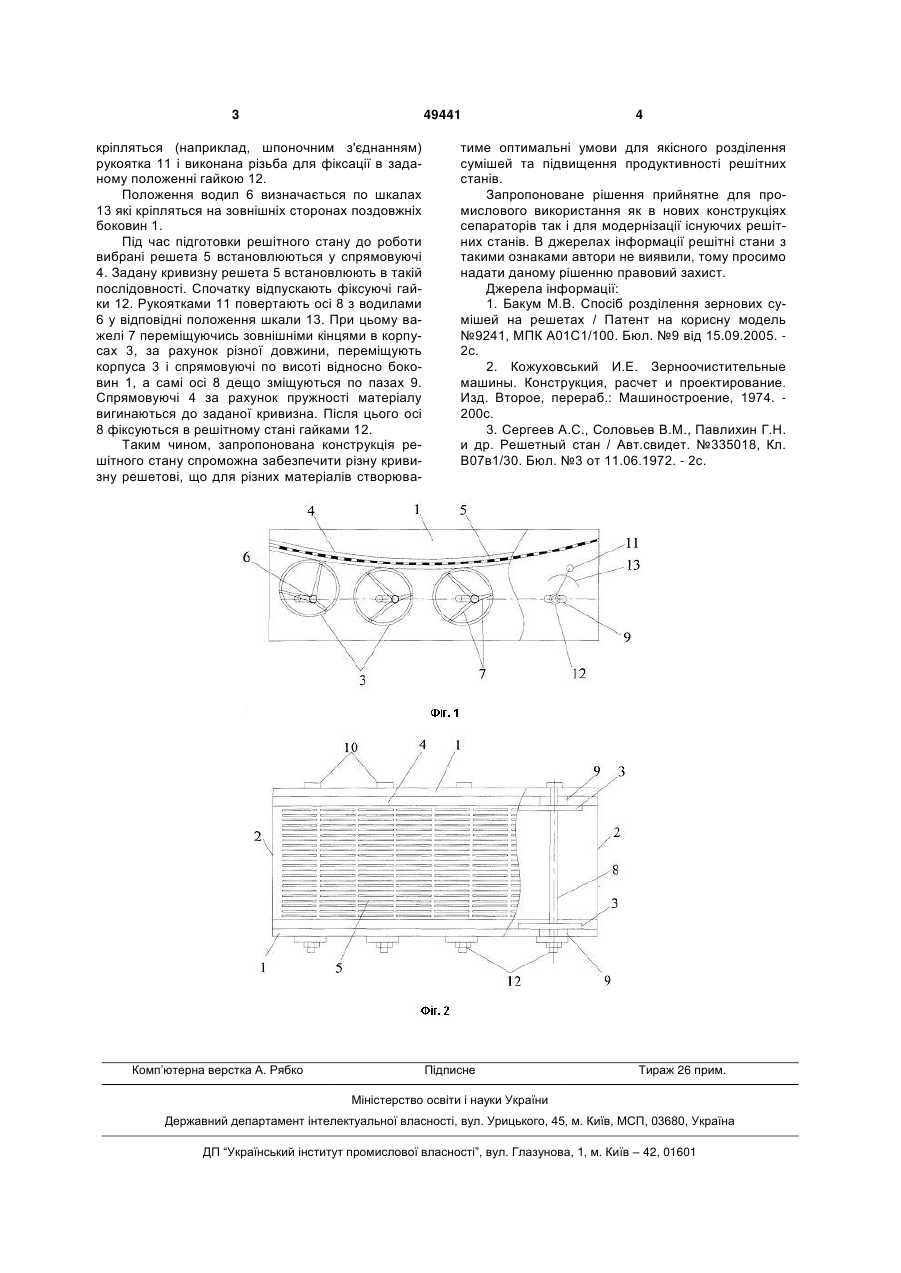

Решітний стан для кріплення решіт змінної кривизни, який включає корпус, на внутрішніх боковинах якого встановлені напрямні для кріплення решіт, який відрізняється тим, що напрямні виконані з пружного матеріалу і встановлені на кільцевих корпусах, всередині яких розміщені водила з різною довжиною важелів, що шарнірно кріпляться на боковинах решітного стана. (19) (21) u200912368 (22) 30.11.2009 (24) 26.04.2010 (46) 26.04.2010, Бюл.№ 8, 2010 р. (72) БАКУМ МИКОЛА ВАСИЛЬОВИЧ, ЛЕОНОВ ВОЛОДИМИР ПАВЛОВИЧ (73) ХАРКІВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ СІЛЬСЬКОГО ГОСПОДАРСТВА ІМЕНІ ПЕТРА ВАСИЛЕНКА, БАКУМ МИКОЛА ВАСИЛЬОВИЧ, ЛЕОНОВ ВОЛОДИМИР ПАВЛОВИЧ 3 49441 кріпляться (наприклад, шпоночним з'єднанням) рукоятка 11 і виконана різьба для фіксації в заданому положенні гайкою 12. Положення водил 6 визначається по шкалах 13 які кріпляться на зовнішніх сторонах поздовжніх боковин 1. Під час підготовки решітного стану до роботи вибрані решета 5 встановлюються у спрямовуючі 4. Задану кривизну решета 5 встановлюють в такій послідовності. Спочатку відпускають фіксуючі гайки 12. Рукоятками 11 повертають осі 8 з водилами 6 у відповідні положення шкали 13. При цьому важелі 7 переміщуючись зовнішніми кінцями в корпусах 3, за рахунок різної довжини, переміщують корпуса 3 і спрямовуючі по висоті відносно боковин 1, а самі осі 8 дещо зміщуються по пазах 9. Спрямовуючі 4 за рахунок пружності матеріалу вигинаються до заданої кривизна. Після цього осі 8 фіксуються в решітному стані гайками 12. Таким чином, запропонована конструкція решітного стану спроможна забезпечити різну кривизну решетові, що для різних матеріалів створюва Комп’ютерна верстка А. Рябко 4 тиме оптимальні умови для якісного розділення сумішей та підвищення продуктивності решітних станів. Запропоноване рішення прийнятне для промислового використання як в нових конструкціях сепараторів так і для модернізації існуючих решітних станів. В джерелах інформації решітні стани з такими ознаками автори не виявили, тому просимо надати даному рішенню правовий захист. Джерела інформації: 1. Бакум М.В. Спосіб розділення зернових сумішей на решетах / Патент на корисну модель №9241, МПК А01С1/100. Бюл. №9 від 15.09.2005. 2с. 2. Кожуховський И.Е. Зерноочистительные машины. Конструкция, расчет и проектирование. Изд. Второе, перераб.: Машиностроение, 1974. 200с. 3. Сергеев А.С., Соловьев В.М., Павлихин Г.Н. и др. Решетный стан / Авт.свидет. №335018, Кл. В07в1/30. Бюл. №3 от 11.06.1972. - 2с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
