Різак-мульчувач рослин

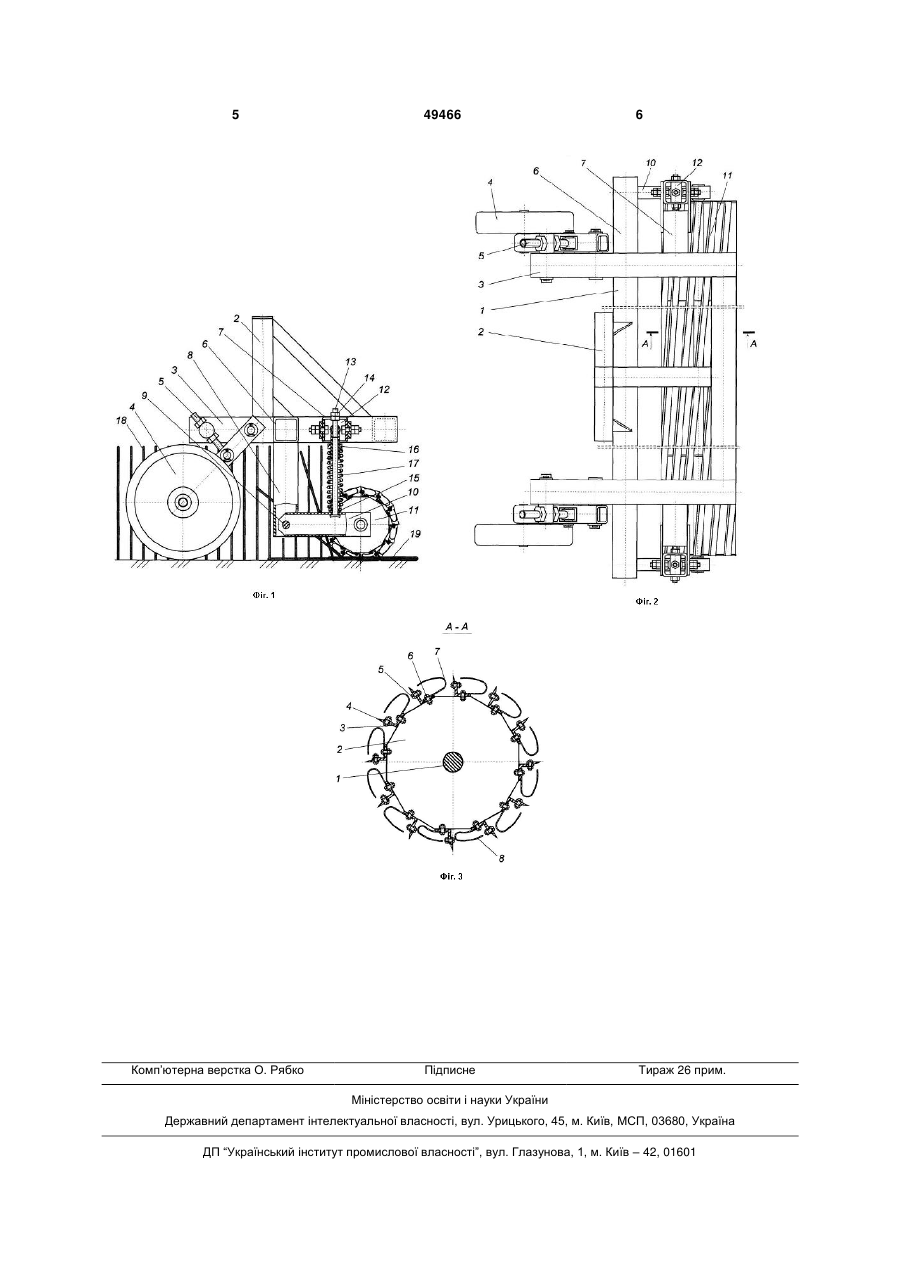

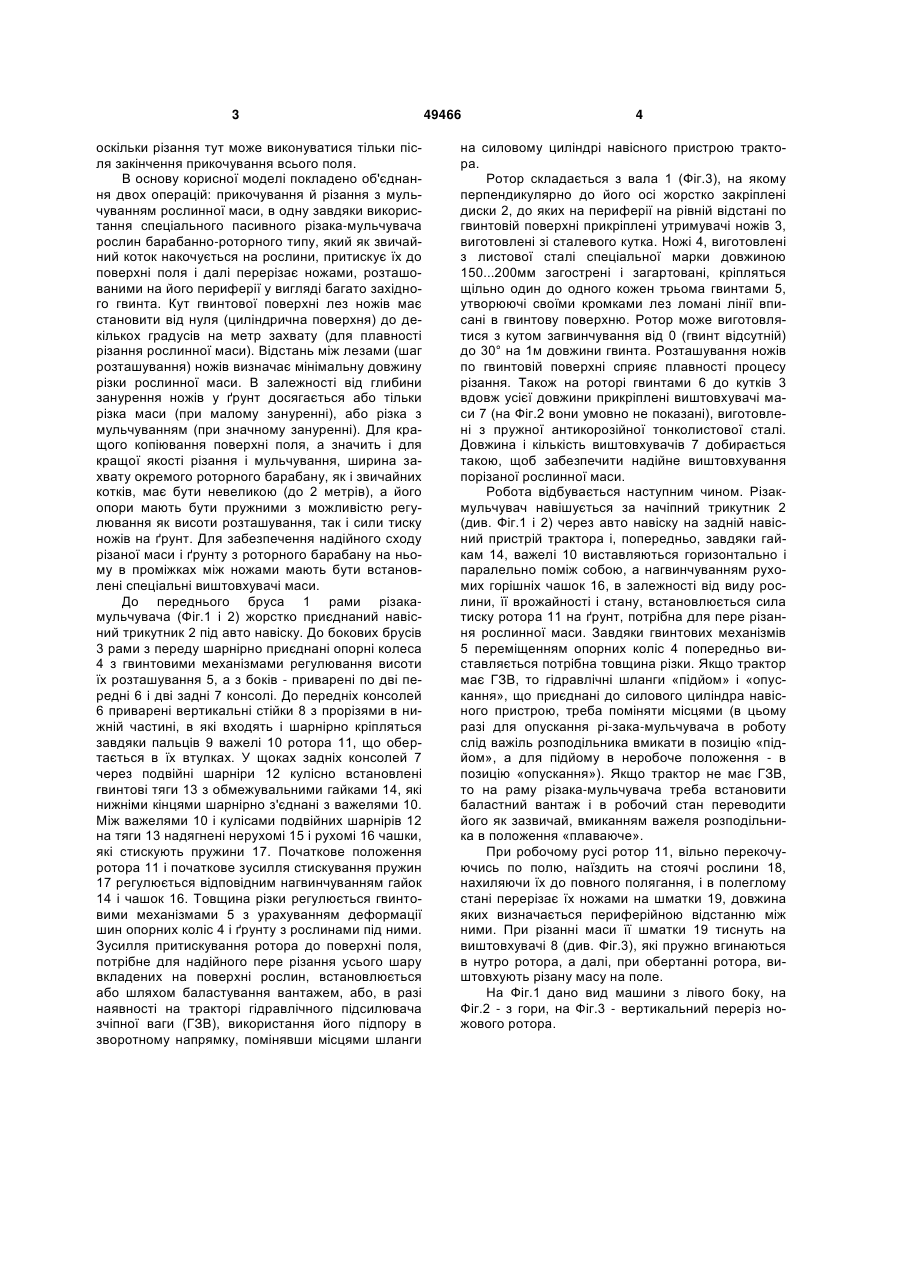

1. Різак-мульчувач рослин, який містить раму з навісним трикутником, двома опорними колесами з гвинтовими механізмами регулювання їх висоти розташування і ножовий ротор, який відрізняється тим, що ножі встановлені на периферії ротора на рівній відстані по гвинтовій поверхні. 2. Різак-мульчувач рослин за п. 1, який відрізняється тим, що вал ротора з'єднаний з рамою шарнірно через поворотні важелі, які притискують його до поверхні поля через пружини, встановлені між важелями і рамою. 3. Різак-мульчувач рослин за п. 1, який відрізняється тим, що на роторі між ножами встановлені пружні пластинчаті виштовхувачі порізаної маси. (19) (21) u200912577 (22) 04.12.2009 (24) 26.04.2010 (46) 26.04.2010, Бюл.№ 8, 2010 р. (72) БАЄВ ІВАН ВАСИЛЬОВИЧ, РИЖОВ ОЛЕКСАНДР ВІКТОРОВИЧ, САНІН ГЕНАДІЙ АНАТОЛІЙОВИЧ, ФЕДОРЕНКО ВОЛОДИМИР ВАЛЕРІЙОВИЧ, ЯРОВЕНКО МИКОЛА ВОЛОДИМИРОВИЧ (73) ПІВДЕННИЙ НАУКОВО-ДОСЛІДНИЙ ЦЕНТР НАЦІОНАЛЬНОГО НАУКОВОГО ЦЕНТРУ "ІНСТИТУТ МЕХАНІЗАЦІЇ ТА ЕЛЕКТРИФІКАЦІЇ СІЛЬСЬКОГО ГОСПОДАРСТВА" УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ НАУК 3 оскільки різання тут може виконуватися тільки після закінчення прикочування всього поля. В основу корисної моделі покладено об'єднання двох операцій: прикочування й різання з мульчуванням рослинної маси, в одну завдяки використання спеціального пасивного різака-мульчувача рослин барабанно-роторного типу, який як звичайний коток накочується на рослини, притискує їх до поверхні поля і далі перерізає ножами, розташованими на його периферії у вигляді багато західного гвинта. Кут гвинтової поверхні лез ножів має становити від нуля (циліндрична поверхня) до декількох градусів на метр захвату (для плавності різання рослинної маси). Відстань між лезами (шаг розташування) ножів визначає мінімальну довжину різки рослинної маси. В залежності від глибини занурення ножів у ґрунт досягається або тільки різка маси (при малому зануренні), або різка з мульчуванням (при значному зануренні). Для кращого копіювання поверхні поля, а значить і для кращої якості різання і мульчування, ширина захвату окремого роторного барабану, як і звичайних котків, має бути невеликою (до 2 метрів), а його опори мають бути пружними з можливістю регулювання як висоти розташування, так і сили тиску ножів на ґрунт. Для забезпечення надійного сходу різаної маси і ґрунту з роторного барабану на ньому в проміжках між ножами мають бути встановлені спеціальні виштовхувачі маси. До переднього бруса 1 рами різакамульчувача (Фіг.1 і 2) жорстко приєднаний навісний трикутник 2 під авто навіску. До бокових брусів 3 рами з переду шарнірно приєднані опорні колеса 4 з гвинтовими механізмами регулювання висоти їх розташування 5, а з боків - приварені по дві передні 6 і дві задні 7 консолі. До передніх консолей 6 приварені вертикальні стійки 8 з прорізями в нижній частині, в які входять і шарнірно кріпляться завдяки пальців 9 важелі 10 ротора 11, що обертається в їх втулках. У щоках задніх консолей 7 через подвійні шарніри 12 кулісно встановлені гвинтові тяги 13 з обмежувальними гайками 14, які нижніми кінцями шарнірно з'єднані з важелями 10. Між важелями 10 і кулісами подвійних шарнірів 12 на тяги 13 надягнені нерухомі 15 і рухомі 16 чашки, які стискують пружини 17. Початкове положення ротора 11 і початкове зусилля стискування пружин 17 регулюється відповідним нагвинчуванням гайок 14 і чашок 16. Товщина різки регулюється гвинтовими механізмами 5 з урахуванням деформації шин опорних коліс 4 і ґрунту з рослинами під ними. Зусилля притискування ротора до поверхні поля, потрібне для надійного пере різання усього шару вкладених на поверхні рослин, встановлюється або шляхом баластування вантажем, або, в разі наявності на тракторі гідравлічного підсилювача зчіпної ваги (ГЗВ), використання його підпору в зворотному напрямку, помінявши місцями шланги 49466 4 на силовому циліндрі навісного пристрою трактора. Ротор складається з вала 1 (Фіг.3), на якому перпендикулярно до його осі жорстко закріплені диски 2, до яких на периферії на рівній відстані по гвинтовій поверхні прикріплені утримувачі ножів 3, виготовлені зі сталевого кутка. Ножі 4, виготовлені з листової сталі спеціальної марки довжиною 150...200мм загострені і загартовані, кріпляться щільно один до одного кожен трьома гвинтами 5, утворюючі своїми кромками лез ломані лінії вписані в гвинтову поверхню. Ротор може виготовлятися з кутом загвинчування від 0 (гвинт відсутній) до 30° на 1м довжини гвинта. Розташування ножів по гвинтовій поверхні сприяє плавності процесу різання. Також на роторі гвинтами 6 до кутків 3 вдовж усієї довжини прикріплені виштовхувачі маси 7 (на Фіг.2 вони умовно не показані), виготовлені з пружної антикорозійної тонколистової сталі. Довжина і кількість виштовхувачів 7 добирається такою, щоб забезпечити надійне виштовхування порізаної рослинної маси. Робота відбувається наступним чином. Різакмульчувач навішується за начіпний трикутник 2 (див. Фіг.1 і 2) через авто навіску на задній навісний пристрій трактора і, попередньо, завдяки гайкам 14, важелі 10 виставляються горизонтально і паралельно поміж собою, а нагвинчуванням рухомих горішніх чашок 16, в залежності від виду рослини, її врожайності і стану, встановлюється сила тиску ротора 11 на ґрунт, потрібна для пере різання рослинної маси. Завдяки гвинтових механізмів 5 переміщенням опорних коліс 4 попередньо виставляється потрібна товщина різки. Якщо трактор має ГЗВ, то гідравлічні шланги «підйом» і «опускання», що приєднані до силового циліндра навісного пристрою, треба поміняти місцями (в цьому разі для опускання рі-зака-мульчувача в роботу слід важіль розподільника вмикати в позицію «підйом», а для підйому в неробоче положення - в позицію «опускання»). Якщо трактор не має ГЗВ, то на раму різака-мульчувача треба встановити баластний вантаж і в робочий стан переводити його як зазвичай, вмиканням важеля розподільника в положення «плаваюче». При робочому русі ротор 11, вільно перекочуючись по полю, наїздить на стоячі рослини 18, нахиляючи їх до повного полягання, і в полеглому стані перерізає їх ножами на шматки 19, довжина яких визначається периферійною відстанню між ними. При різанні маси її шматки 19 тиснуть на виштовхувачі 8 (див. Фіг.3), які пружно вгинаються в нутро ротора, а далі, при обертанні ротора, виштовхують різану масу на поле. На Фіг.1 дано вид машини з лівого боку, на Фіг.2 - з гори, на Фіг.3 - вертикальний переріз ножового ротора. 5 Комп’ютерна верстка О. Рябко 49466 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
