Затискач анкерний

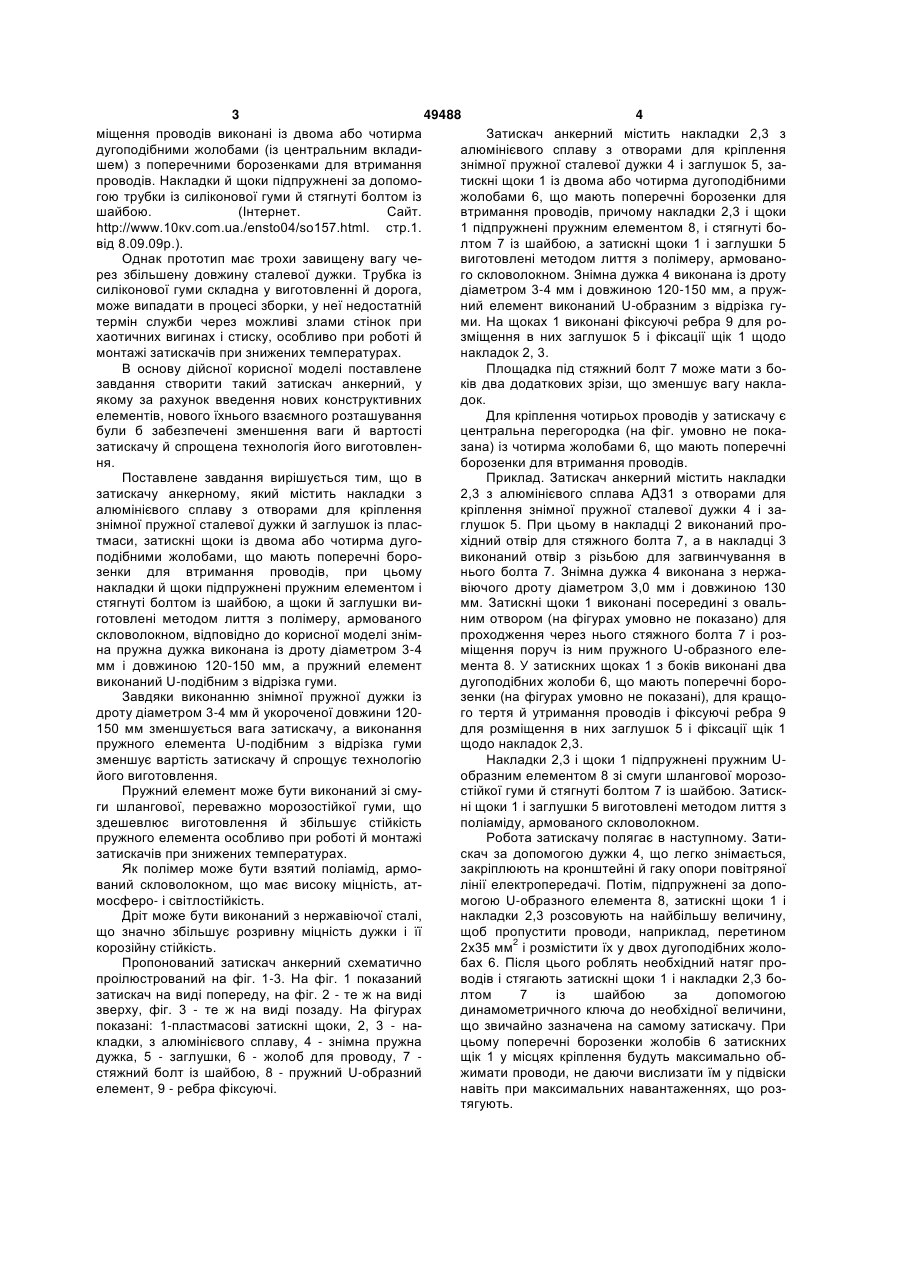

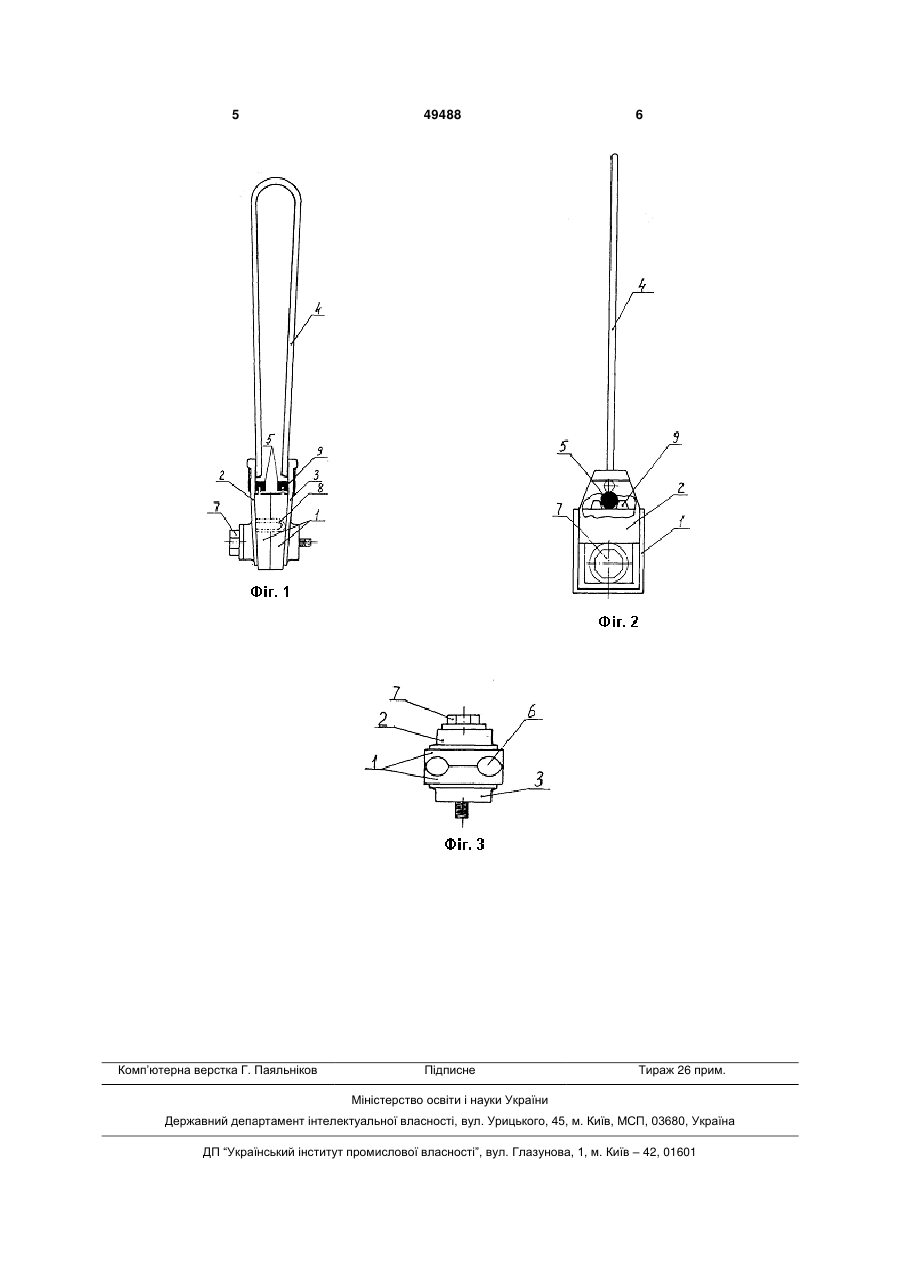

1. Затискач анкерний, який містить накладки з алюмінієвого сплаву з отворами для кріплення знімної пружної сталевої дужки й заглушок із пластмаси, затискні щоки із двома або чотирма дугоподібними жолобами, що мають поперечні борозенки для втримання проводів, при цьому накладки й щоки підпружнені пружним елементом і стягнуті болтом із шайбою, а затискні щоки й за 3 49488 4 міщення проводів виконані із двома або чотирма Затискач анкерний містить накладки 2,3 з дугоподібними жолобами (із центральним вкладиалюмінієвого сплаву з отворами для кріплення шем) з поперечними борозенками для втримання знімної пружної сталевої дужки 4 і заглушок 5, запроводів. Накладки й щоки підпружнені за допомотискні щоки 1 із двома або чотирма дугоподібними гою трубки із силіконової гуми й стягнуті болтом із жолобами 6, що мають поперечні борозенки для шайбою. (Інтернет. Сайт. втримання проводів, причому накладки 2,3 і щоки http://www.10кv.com.ua./ensto04/so157.html. стр.1. 1 підпружнені пружним елементом 8, і стягнуті бовід 8.09.09р.). лтом 7 із шайбою, а затискні щоки 1 і заглушки 5 Однак прототип має трохи завищену вагу чевиготовлені методом лиття з полімеру, армованорез збільшену довжину сталевої дужки. Трубка із го скловолокном. Знімна дужка 4 виконана із дроту силіконової гуми складна у виготовленні й дорога, діаметром 3-4 мм і довжиною 120-150 мм, а пружможе випадати в процесі зборки, у неї недостатній ний елемент виконаний U-образним з відрізка гутермін служби через можливі злами стінок при ми. На щоках 1 виконані фіксуючі ребра 9 для рохаотичних вигинах і стиску, особливо при роботі й зміщення в них заглушок 5 і фіксації щік 1 щодо монтажі затискачів при знижених температурах. накладок 2, 3. В основу дійсної корисної моделі поставлене Площадка під стяжний болт 7 може мати з бозавдання створити такий затискач анкерний, у ків два додаткових зрізи, що зменшує вагу наклаякому за рахунок введення нових конструктивних док. елементів, нового їхнього взаємного розташування Для кріплення чотирьох проводів у затискачу є були б забезпечені зменшення ваги й вартості центральна перегородка (на фіг. умовно не показатискачу й спрощена технологія його виготовлензана) із чотирма жолобами 6, що мають поперечні ня. борозенки для втримання проводів. Поставлене завдання вирішується тим, що в Приклад. Затискач анкерний містить накладки затискачу анкерному, який містить накладки з 2,3 з алюмінієвого сплава АД31 з отворами для алюмінієвого сплаву з отворами для кріплення кріплення знімної пружної сталевої дужки 4 і зазнімної пружної сталевої дужки й заглушок із пласглушок 5. При цьому в накладці 2 виконаний протмаси, затискні щоки із двома або чотирма дугохідний отвір для стяжного болта 7, а в накладці 3 подібними жолобами, що мають поперечні боровиконаний отвір з різьбою для загвинчування в зенки для втримання проводів, при цьому нього болта 7. Знімна дужка 4 виконана з нержанакладки й щоки підпружнені пружним елементом і віючого дроту діаметром 3,0 мм і довжиною 130 стягнуті болтом із шайбою, а щоки й заглушки вимм. Затискні щоки 1 виконані посередині з овальготовлені методом лиття з полімеру, армованого ним отвором (на фігурах умовно не показано) для скловолокном, відповідно до корисної моделі знімпроходження через нього стяжного болта 7 і розна пружна дужка виконана із дроту діаметром 3-4 міщення поруч із ним пружного U-образного елемм і довжиною 120-150 мм, а пружний елемент мента 8. У затискних щоках 1 з боків виконані два виконаний U-подібним з відрізка гуми. дугоподібних жолоби 6, що мають поперечні бороЗавдяки виконанню знімної пружної дужки із зенки (на фігурах умовно не показані), для кращодроту діаметром 3-4 мм й укороченої довжини 120го тертя й утримання проводів і фіксуючі ребра 9 150 мм зменшується вага затискачу, а виконання для розміщення в них заглушок 5 і фіксації щік 1 пружного елемента U-подібним з відрізка гуми щодо накладок 2,3. зменшує вартість затискачу й спрощує технологію Накладки 2,3 і щоки 1 підпружнені пружним Uйого виготовлення. образним елементом 8 зі смуги шлангової морозоПружний елемент може бути виконаний зі смустійкої гуми й стягнуті болтом 7 із шайбою. Затискги шлангової, переважно морозостійкої гуми, що ні щоки 1 і заглушки 5 виготовлені методом лиття з здешевлює виготовлення й збільшує стійкість поліаміду, армованого скловолокном. пружного елемента особливо при роботі й монтажі Робота затискачу полягає в наступному. Затизатискачів при знижених температурах. скач за допомогою дужки 4, що легко знімається, Як полімер може бути взятий поліамід, армозакріплюють на кронштейні й гаку опори повітряної ваний скловолокном, що має високу міцність, атлінії електропередачі. Потім, підпружнені за допомосферо- і світлостійкість. могою U-образного елемента 8, затискні щоки 1 і Дріт може бути виконаний з нержавіючої сталі, накладки 2,3 розсовують на найбільшу величину, що значно збільшує розривну міцність дужки і її щоб пропустити проводи, наприклад, перетином корозійну стійкість. 2х35 мм2 і розмістити їх у двох дугоподібних жолоПропонований затискач анкерний схематично бах 6. Після цього роблять необхідний натяг пропроілюстрований на фіг. 1-3. На фіг. 1 показаний водів і стягають затискні щоки 1 і накладки 2,3 бозатискач на виді попереду, на фіг. 2 - те ж на виді лтом 7 із шайбою за допомогою зверху, фіг. 3 - те ж на виді позаду. На фігурах динамометричного ключа до необхідної величини, показані: 1-пластмасові затискні щоки, 2, 3 - нащо звичайно зазначена на самому затискачу. При кладки, з алюмінієвого сплаву, 4 - знімна пружна цьому поперечні борозенки жолобів 6 затискних дужка, 5 - заглушки, 6 - жолоб для проводу, 7 щік 1 у місцях кріплення будуть максимально обстяжний болт із шайбою, 8 - пружний U-образний жимати проводи, не даючи вислизати їм у підвіски елемент, 9 - ребра фіксуючі. навіть при максимальних навантаженнях, що розтягують. 5 Комп’ютерна верстка Г. Паяльніков 49488 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
