Затискач анкерний
Формула / Реферат
Затискач анкерний, що містить дугу кріплення, затискний пристрій та стягуючий елемент, який відрізняється тим, що щічки затискного пристрою зменшені на 1/4 висоти і містять по боках зовнішньої поверхні по одному прорізу, рівновіддаленому від отвору болта, на глибину не більше 1/3 товщини щічок, шириною
мм, дуга кріплення виконана зі спіральною петлею на кінці, а місце кріплення дуги до гаку містить ізоляційну трубку.
Текст

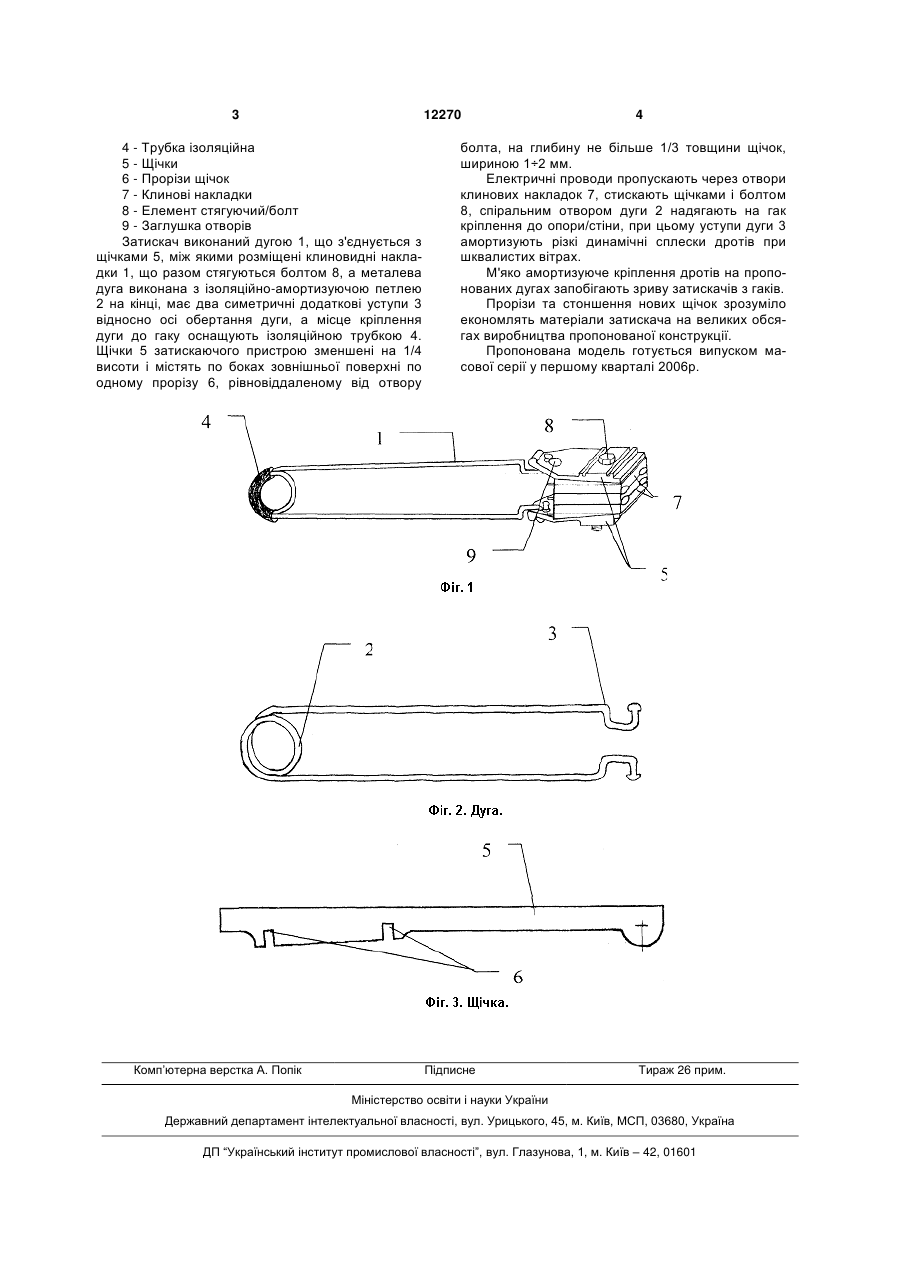

Затискач анкерний, що містить дугу кріплення, затискний пристрій та стягуючий елемент, який відрізняється тим, що щічки затискного пристрою зменшені на 1/4 висоти і містять по боках зовнішньої поверхні по одному прорізу, рівновіддаленому від отвору болта, на глибину не більше 1/3 товщини щічок, шириною 1 2 мм, дуга кріплення виконана зі спіральною петлею на кінці, а місце кріплення дуги до гаку містить ізоляційну трубку. (19) (21) u200510119 (22) 27.10.2005 (24) 16.01.2006 (46) 16.01.2006, Бюл. № 1, 2006 р. (72) Артем'єв Анатолій Євгенович (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "ВИРОБНИЧО-ТОРГОВА ГРУПА "РЕСУРС" 3 12270 4 - Трубка ізоляційна 5 - Щічки 6 - Прорізи щічок 7 - Клинові накладки 8 - Елемент стягуючий/болт 9 - Заглушка отворів Затискач виконаний дугою 1, що з'єднується з щічками 5, між якими розміщені клиновидні накладки 1, що разом стягуються болтом 8, а металева дуга виконана з ізоляційно-амортизуючою петлею 2 на кінці, має два симетричні додаткові уступи 3 відносно осі обертання дуги, а місце кріплення дуги до гаку оснащують ізоляційною трубкою 4. Щічки 5 затискаючого пристрою зменшені на 1/4 висоти і містять по боках зовнішньої поверхні по одному прорізу 6, рівновіддаленому від отвору Комп’ютерна верстка А. Попік 4 болта, на глибину не більше 1/3 товщини щічок, шириною 1÷2 мм. Електричні проводи пропускають через отвори клинових накладок 7, стискають щічками і болтом 8, спіральним отвором дуги 2 надягають на гак кріплення до опори/стіни, при цьому уступи дуги 3 амортизують різкі динамічні сплески дротів при шквалистих вітрах. М'яко амортизуюче кріплення дротів на пропонованих дугах запобігають зриву затискачів з гаків. Прорізи та стоншення нових щічок зрозуміло економлять матеріали затискача на великих обсягах виробництва пропонованої конструкції. Пропонована модель готується випуском масової серії у першому кварталі 2006p. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAnchor ear
Назва патенту російськоюАнкерный зажим
МПК / Мітки
Код посилання
