Індустріальна олива для важконавантажених вузлів тертя

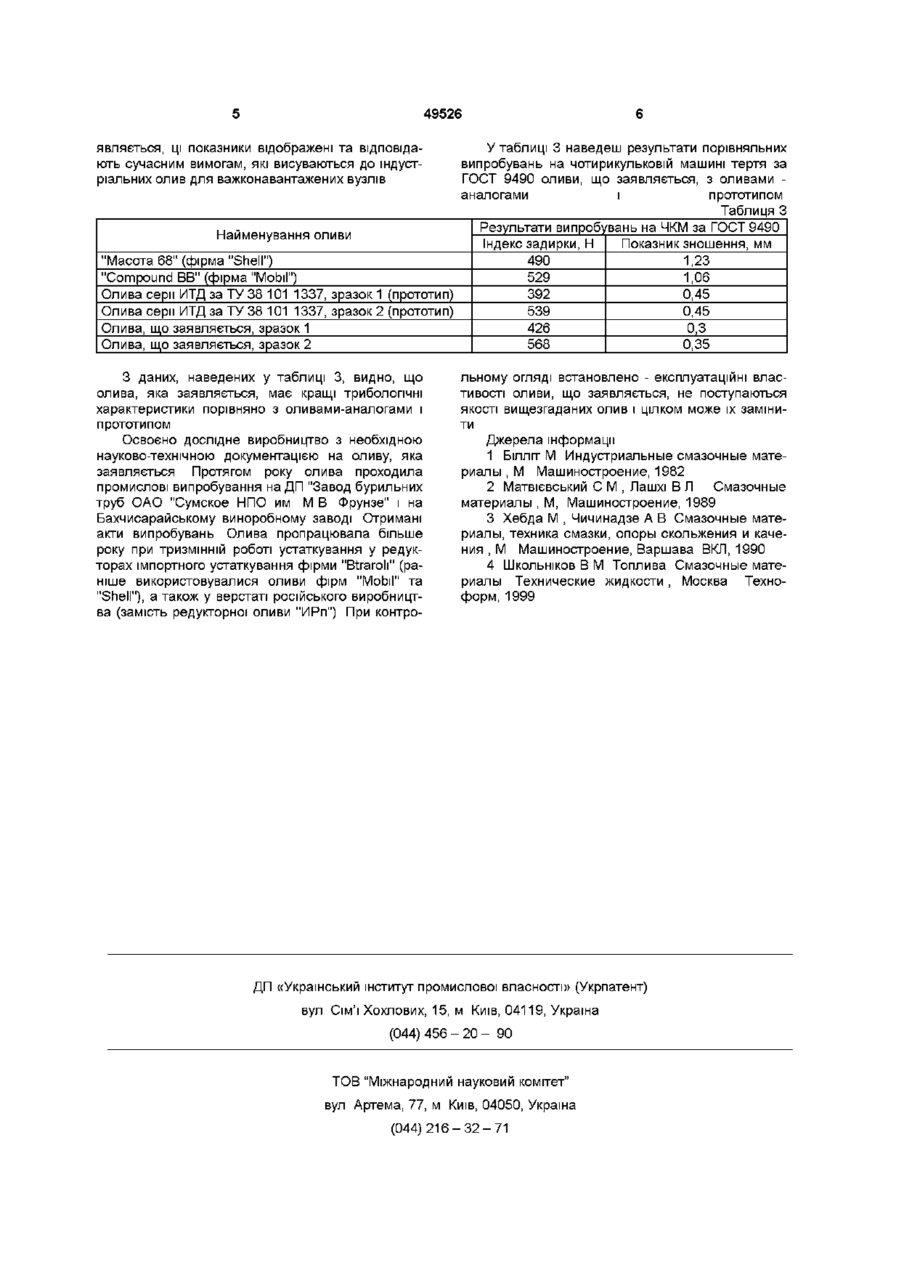

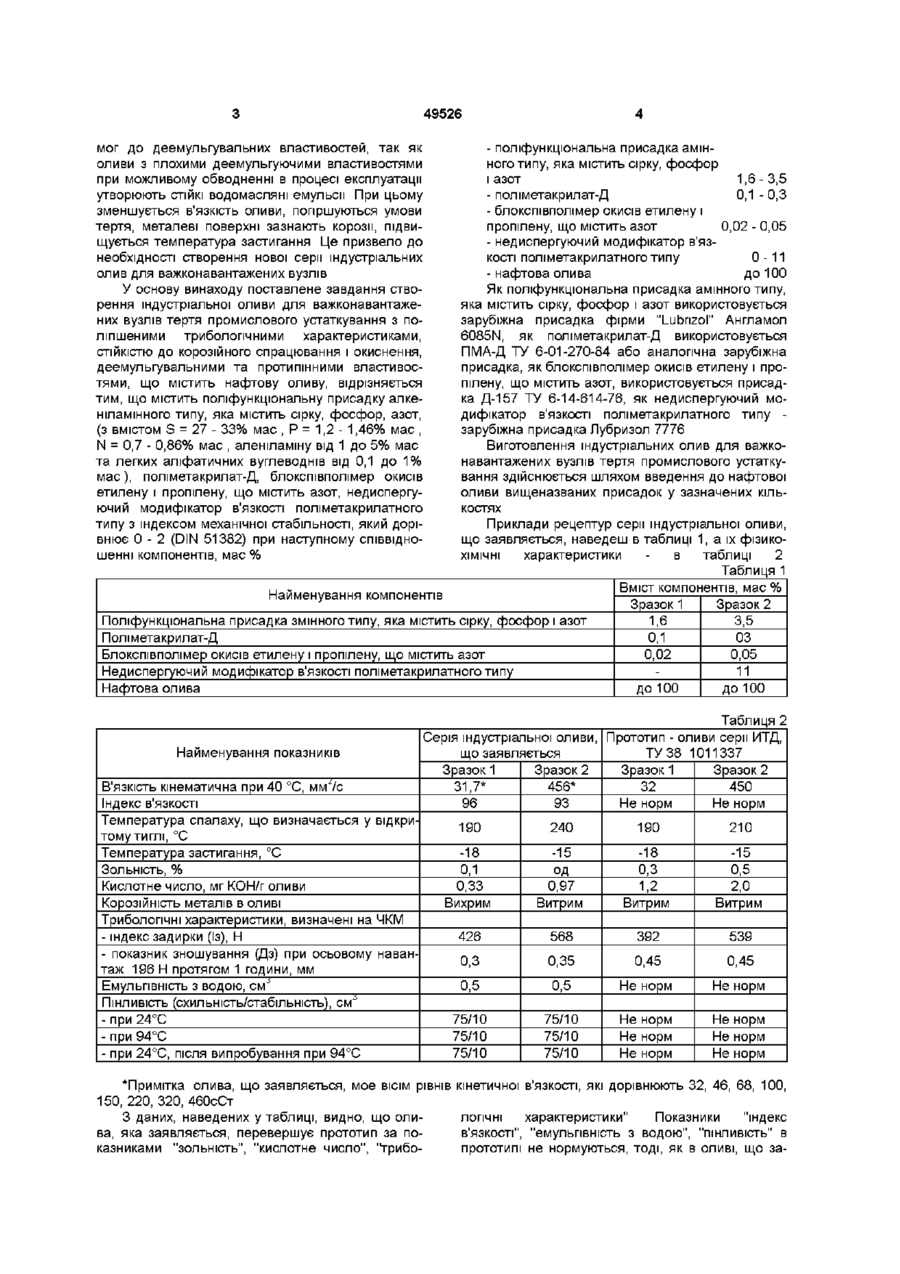

Індустріальна олива для важко на вантаже них вузлів тертя, що містить нафтову оливу, яка яка відрізняється тим, що містить поліфункцюнальну присадку алкеніламінного типу, що має сірку, фосфор і азот, поліметакрилат-Д, блокспівполімер окисів етилену і пропілену, що містить азот, недиспергуючий модифікатор в'язкості поліметакрилатного типу при наступному співвідношенні компонентів, мас % поліфункцюнальна присадка змінного типу, яка містить сірку, фосфор і азот 1,6-3,5 поліметакрилат-Д 0,1 -0,3 блокспівполімер окисів етилену і пропілену, що містить азот 0,02 - 0,05 недиспергуючий модифікатор в'язкості 0-11 поліметакрилатного типу нафтова олива до 100 Пропонований винахід належить до індустріальних олив для важконавантажених вузлів тертя промислового устаткування, що застосовуються для змащування всіх видів зубчатих, черв'ячних та гвинтових передач Умови тертя в зубчатих передачах істотно відрізняються від умов тертя в інших механізмах Зубчаті колеса можуть працювати в режимі гідродинамічного і граничного мастила, а в більшості випадків одночасно в обох режимах Другою властивістю € тривала беззмінна робота оливи, і третьою - широкий інтервал температур [1] Основною вимогою до індустріальних олив для важконавантажених вузлів є надійність тривалого (протягом завданого ресурсу роботи) розділення і оберігання поверхонь тертя від різного виду ушкоджень, зниження втрат енергії на тертя Поряд з високими вимогами, які висуваються до антифрикційних, протизношувальних та протизадиркових властивостей, а також властивістю олив стабілізувати коефіцієнт тертя, забезпечуючи плавне та стійке ковзання, важливими властивостями, які визначають вибір індустріальної оливи, є кінематична в'язкість при температурі 50 або 100°С, температура спалаху і застигання, антиокисні, антикорозійні, деемульгуючі та протипінні властивості, сумісність з ущільнювальними матеріалами, здатність виконувати функції охолоджуючого, демпфіруючого середовища [2] Для змащування важконавантажених вузлів тертя за кордоном застосовують оливи, які містять композиції присадок з свинцевих мил та насірчених жирів, наприклад, олива "Масота" фірми Shell Проте, свинцеві оливи мають ряд недоліків, такі як здатність викликати підвищене спрацювання поверхонь тертя, окисність, емульпвність і токсичність [3] Раніше в СРСР використовувалася олива ИСТ-11 ГОСТ 8675-62 селективного очищення з бакинських, ембенських, східних сірчистих та малосірчистнх нафт з кінематичною в'язкістю при 100°С 9 - 13сСт Але оскільки експлуатаційні властивості олив без присадок забезпечуються лише складом нафтової основи олив, вони не завжди задовольняють усі вимоги, висунуті до олив для машин механізмів, які працюють у важких умовах Ефективним засобом досягнення необхідних експлуатаційних властивостей є застосування композицій присадок, які покращують різні властивості олив Була розроблена серія олив ИДТ за ТУ 38 1011337 з різними рівнями в'язкості (ИТД-32, ИТД-68, ИТД-100, ), що містить 5% ОТП, 2% ДФ11, 0,1% В15/41, 0,005% ПМС-200А і базову оливу до 100% - прототип Однак, відомо, що діалкілдитюфосфат цинку (ДФ-11), що входить до складу прототипу, сприяє підвищеному корозійному спрацюванню деталей з мідних сплавів [4] До недоліків прототипу варто також віднести відсутність ви (О ю 49526 - поліфункціональна присадка змінного типу, яка містить сірку, фосфор і азот 1,6 - 3 , 5 - поліметакрилат-Д 0,1 - 0 , 3 - блокспівполімер окисів етилену і пропілену, що містить азот 0,02- 0 , 0 5 - недиспергуючий модифікатор в'язкості поліметакрилатноготипу 0 -11 - нафтова олива ДО 1 0 0 Як поліфункціональна присадка амінноготипу, яка містить сірку, фосфор і азот використовується зарубіжна присадка фірми "Lubnzol" Англамол 6085N, як поліметакрилат-Д використовується ПМА-Д ТУ 6-01-270-84 або аналогічна зарубіжна присадка, як блокспівполімер окисів етилену і пропілену, що містить азот, використовується присадка Д-157 ТУ 6-14-614-76, як недиспергуючий модифікатор в'язкості поліметакрилатного типу зарубіжна присадка Лубризол 7776 Виготовлення індустріальних олив для важконавантажених вузлів тертя промислового устаткування здійснюється шляхом введення до нафтової оливи вищеназваних присадок у зазначених кількостях Приклади рецептур серії індустріальної оливи, що заявляється, наведеш в таблиці 1, а їх фізикоХІМІЧНІ характеристики в таблиці 2 Таблиця 1 Вміст компонентів, мас % Найменування компонентів Зразок 1 Зразок 2 Поліфункціональна присадка змінного типу, яка містить сірку, фосфор і азот 1,6 3,5 Поліметакрилат-Д 0,1 03 Блокспівполімер окисів етилену і пропілену, що містить азот 0,02 0,05 Недиспергуючий модифікатор в'язкості поліметакрилатноготипу 11 Нафтова олива до 100 до 100 мог до деемульгувальних властивостей, так як оливи з плохими деемульгуючими властивостями при можливому обводненні в процесі експлуатації утворюють СТІЙКІ водомасляні емульсії При цьому зменшується в'язкість ОЛИВИ, погіршуються умови тертя, металеві поверхні зазнають корозії, підвищується температура застигання Це призвело до необхідності створення нової серії індустріальних олив для важконавантажених вузлів У основу винаходу поставлене завдання створення індустріальної оливи для важконавантажених вузлів тертя промислового устаткування з поліпшеними триболопчними характеристиками, СТІЙКІСТЮ до корозійного спрацювання і окиснення, деемульгувальними та протипінними властивостями, що містить нафтову оливу, відрізняється тим, що містить поліфункцюнальну присадку алкеніламінного типу, яка містить сірку, фосфор, азот, (з вмістом S = 27 - 33% мас , Р = 1,2 - 1,46% мас , N = 0,7 - 0,86% мас , аленіламшу від 1 до 5% мас та легких аліфатичних вуглеводнів від 0,1 до 1% мас), поліметакрилат-Д, блокспівполімер окисів етилену і пропілену, що містить азот, недиспергуючий модифікатор в'язкості поліметакрилатного типу з індексом механічної стабільності, який дорівнює 0 - 2 (DIN 51382) при наступному співвідношенні компонентів, мас % Найменування показників В'язкість кінематична при 40 °С, мм^/с Індекс в'язкості Температура спалаху, що визначається у відкритомутиглі, °С Температура застигання, °С Зольність, % Кислотне число, мг КОН/г оливи Корозійність металів в оливі Триболопчні характеристики, визначені на ЧКМ - індекс задирки (Із), Н - показник зношування (Дз) при осьовому навантаж 196 Н протягом 1 години, мм Емульпвність з водою, см'5 Таблиця 2 Серія індустріальної оливи, Прототип - оливи серії ИТД, що заявляється ТУ 38 1011337 Зразок 1 Зразок 2 Зразок 1 Зразок 2 31,7* 456* 32 450 96 93 Не норм Не норм 190 240 190 210 -18 0,1 0,33 Вихрим -15 Витрим -18 0,3 1,2 Витрим -15 0,5 2,0 Витрим 426 568 392 539 0,3 0,35 0,45 0,45 0,5 0,5 Не норм Не норм 75/10 75/10 75/10 75/10 75/10 75/10 Не норм Не норм Не норм Не норм Не норм Не норм ОД 0,97 ПІНЛИВІСТЬ (схильність/стабільність), см'5 - при 24°С - при 94°С - при 24°С, після випробування при 94°С *Примітка олива, що заявляється, моє ВІСІМ рівнів 150, 220, 320, 460сСт 3 даних, наведених у таблиці, видно, що олива, яка заявляється, перевершує прототип за показниками "зольність", "кислотне число", "трибо кінетичної в'язкості, які дорівнюють 32, 46, 68, 100, ЛОГІЧНІ характеристики" Показники "індекс в'язкості", "емульпвність з водою", "ПІНЛИВІСТЬ" В прототипі не нормуються, тоді, як в оливі, що за 49526 являється, ці показники відображені та відповідають сучасним вимогам, які висуваються до індустріальних олив для важконавантажених вузлів У таблиці 3 наведеш результати порівняльних випробувань на чотирикульковій машині тертя за ГОСТ 9490 оливи, що заявляється, з оливами аналогами і прототипом Таблиця З Результати випробувань на ЧКМ за ГОСТ 9490 Найменування оливи Індекс задирки, Н Показник зношення, мм "Масота 68" (фірма "Shell") 490 1,23 "Compound BB" (фірма "Mobil") 529 1,06 Олива серії ИТД за ТУ 38 101 1337, зразок 1 (прототип) 392 0,45 Олива серії ИТД за ТУ 38 101 1337, зразок 2 (прототип) 539 0,45 Олива, що заявляється, зразок 1 426 0,3 Олива, що заявляється, зразок 2 568 0,35 З даних, наведених у таблиці 3, видно, що олива, яка заявляється, має кращі триболопчні характеристики порівняно з оливами-аналогами і прототипом Освоєно дослідне виробництво з необхідною науково-технічною документацією на оливу, яка заявляється Протягом року олива проходила промислові випробування на ДП "Завод бурильних труб ОАО "Сумское НПО им М В Фрунзе" і на Бахчисарайському виноробному заводі Отримані акти випробувань Олива пропрацювала більше року при тризмінній роботі устаткування у редукторах імпортного устаткування фірми "Btraroh" (раніше використовувалися оливи фірм "Mobil" та "Shell"), а також у верстаті російського виробництва (замість редукторної оливи "ИРп") При контро льному огляді встановлено - експлуатаційні властивості оливи, що заявляється, не поступаються якості вищезгаданих олив і цілком може їх замінити Джерела інформації 1 БІЛЛІТ М Индустриальные смазочные материалы , М Машиностроение, 1982 2 Матвієвський С М , Лашхі В Л Смазочные материалы , М, Машиностроение, 1989 3 Хебда М , Чичинадзе А В Смазочные материалы, техника смазки, опоры скольжения и качения , М Машиностроение, Варшава ВКЛ, 1990 4 Школьніков В М Топлива Смазочные материалы Технические жидкости , Москва Техноформ, 1999 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
