Апарат для змішування

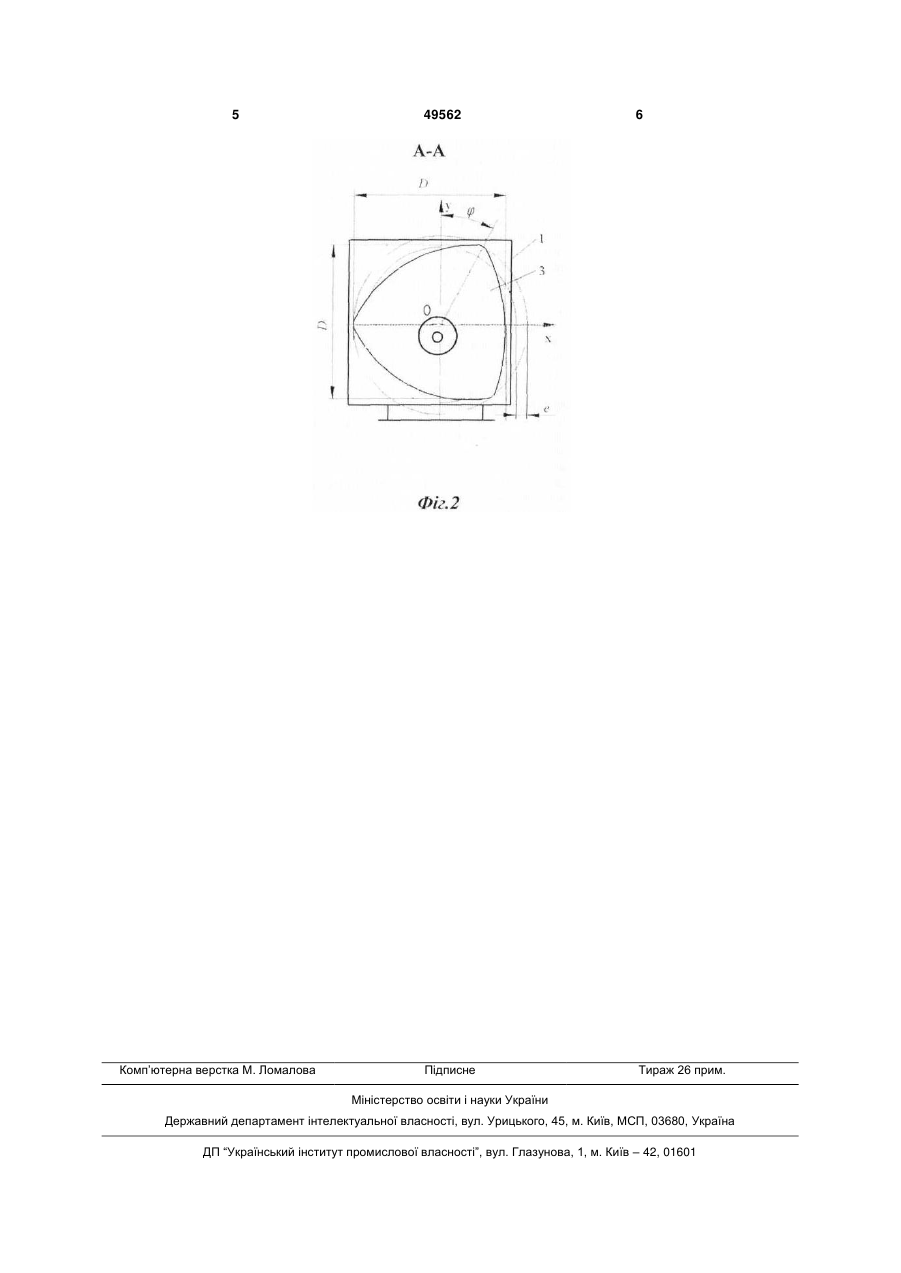

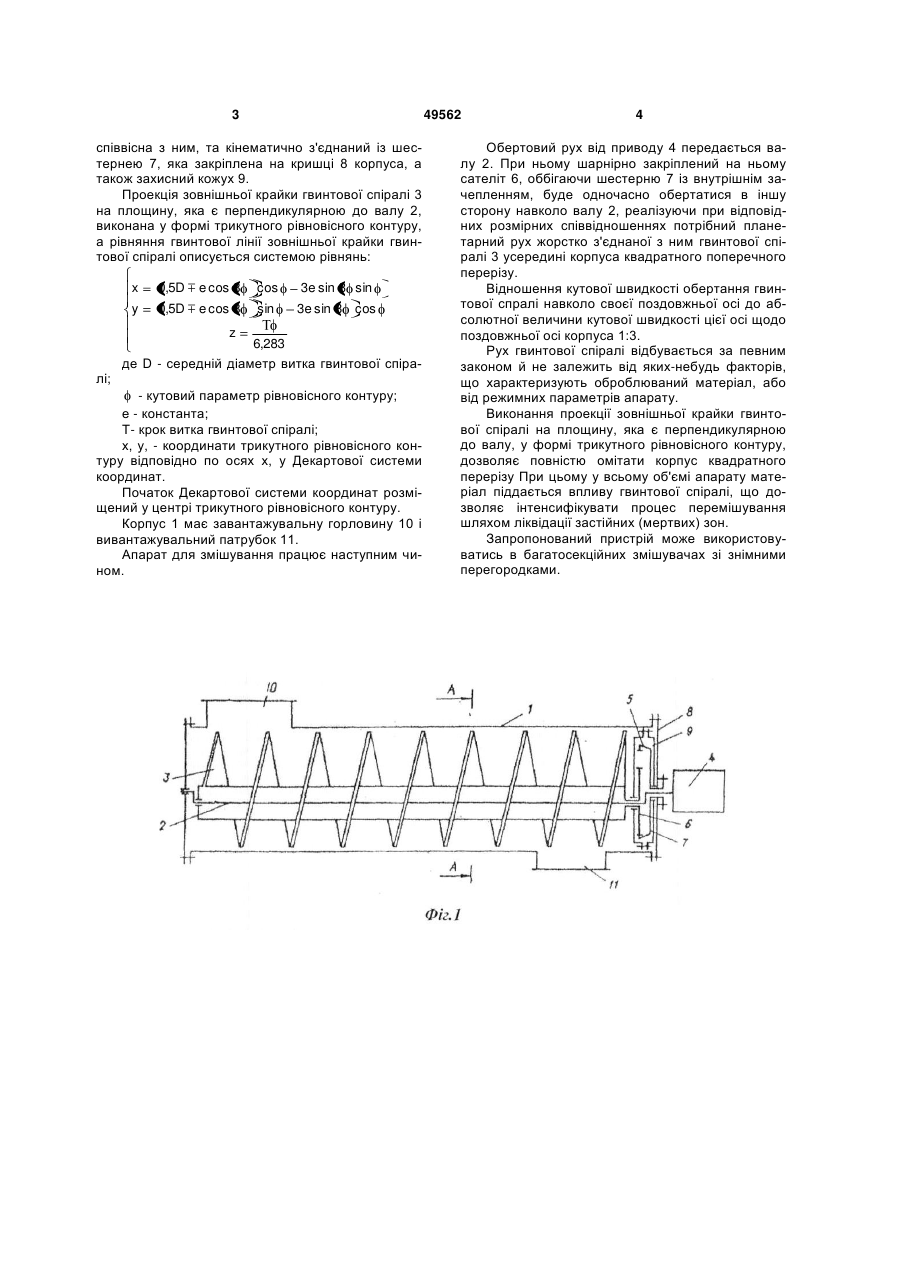

Апарат для змішування, який містить корпус квадратного поперечного перерізу, в якому на валу встановлена гвинтова спіраль, яка з'єднана з приводом через одноступінчастий планетарний редуктор, який відрізняється тим, що проекція зовнішньої крайки гвинтової спіралі на площину, яка є перпендикулярною до валу, виконана у формі трикутного рівновісного контуру, а рівняння гви нтової лінії зовнішньої крайки гвинтової спіралі описується системою рівнянь: Корисна модель відноситься до апаратобудування й призначається для інтенсифікації процесу перемішування сипучих і рідких компонентів і може бути використана в сільському господарстві, хімічній, металургійній, харчовій, фармацевтичній та інших виробництвах при розробці конструкцій змішувачів, а також реакторів. Відомий апарат для змішування, який містить корпус квадратного поперечного перерізу, в якому на валу встановлена гвинтова спіраль, яка з'єднана з приводом через одноступінчастий планетарний редуктор (А.с. СРСР №1269819 кл. B01F/00, Бюл. №42, 1986p.). Недоліком такого апарату для змішування є наявність мертвих зон. В основу корисної моделі поставлено задачу інтенсифікації процесу змішування за рахунок вдосконалення конструкції апарату для змішування, який містить корпус квадратного поперечного перерізу, в якому на валу встановлена гвинтова спіраль, яка з'єднана з приводом через одноступінчастий планетарний редуктор, шляхом того, що проекція зовнішньої крайки гвинтової спіралі на площину, яка є перпендикулярною до валу, виконана у формі трикутного рівновісного контуру, а рівняння гвинтової лінії зовнішньої крайки гвинтової спіралі описується системою рівнянь: x y 0,5D  e cos 3 0,5D  e cos 3 z cos sin 6,283 3e sin 3 sin , 3e sin 3 cos , , z 6,283 де D - середній діаметр витка гвинтової спіра лі; - кутовий параметр рівновісного контуру; е - константа; Т- крок витка гвинтової спіралі; х, у, - координати трикутного рівновісного контуру відповідно по осях х, у Декартової системи координат. На Фіг.1 схематично зображений апарат, поздовжній розріз; на Фіг.2 - розріз А-А на Фіг.1. Апарат для змішування містить корпус 1 квадратного поперечного перерізу, у якому на валу 2 встановлена гвинтова спіраль 3, з'єднана із приводом 4 за допомогою одноступінчастого планетарного редуктора 5. Редуктор містить, встановлений з можливістю обертання на валу 2, сателіт 6, що жорстко з'єднаний з гвинтовою спіраллю 3, 49562 3e sin 3 sin 3e sin 3 cos (11) cos sin UA 0,5D  e cos 3 0,5D  e cos 3 (19) x y (13) U де D - середній діаметр витка гвинтової спіралі; - кутовий параметр рівновісного контуру; е - константа; Т - крок витка гвинтової спіралі; х, у, - координати трикутного рівновісного контуру відповідно по осях х, у Декартової системи координат. 3 49562 співвісна з ним, та кінематично з'єднаний із шестернею 7, яка закріплена на кришці 8 корпуса, а також захисний кожух 9. Проекція зовнішньої крайки гвинтової спіралі 3 на площину, яка є перпендикулярною до валу 2, виконана у формі трикутного рівновісного контуру, а рівняння гвинтової лінії зовнішньої крайки гвинтової спіралі описується системою рівнянь: x y 0,5D  e cos 3 0,5D  e cos 3 cos sin 3e sin 3 sin 3e sin 3 cos z 6,283 де D - середній діаметр витка гвинтової спіра лі; - кутовий параметр рівновісного контуру; е - константа; Т- крок витка гвинтової спіралі; х, у, - координати трикутного рівновісного контуру відповідно по осях х, у Декартової системи координат. Початок Декартової системи координат розміщений у центрі трикутного рівновісного контуру. Корпус 1 має завантажувальну горловину 10 і вивантажувальний патрубок 11. Апарат для змішування працює наступним чином. 4 Обертовий рух від приводу 4 передається валу 2. При ньому шарнірно закріплений на ньому сателіт 6, оббігаючи шестерню 7 із внутрішнім зачепленням, буде одночасно обертатися в іншу сторону навколо валу 2, реалізуючи при відповідних розмірних співвідношеннях потрібний планетарний рух жорстко з'єднаної з ним гвинтової спіралі 3 усередині корпуса квадратного поперечного перерізу. Відношення кутової швидкості обертання гвинтової спралі навколо своєї поздовжньої осі до абсолютної величини кутової швидкості цієї осі щодо поздовжньої осі корпуса 1:3. Рух гвинтової спіралі відбувається за певним законом й не залежить від яких-небудь факторів, що характеризують оброблюваний матеріал, або від режимних параметрів апарату. Виконання проекції зовнішньої крайки гвинтової спіралі на площину, яка є перпендикулярною до валу, у формі трикутного рівновісного контуру, дозволяє повністю омітати корпус квадратного перерізу При цьому у всьому об'ємі апарату матеріалпіддається впливу гвинтової спіралі, що дозволяє інтенсифікувати процес перемішування шляхом ліквідації застійних (мертвих) зон. Запропонований пристрій може використовуватись в багатосекційних змішувачах зі знімними перегородками. 5 Комп’ютерна верстка М. Ломалова 49562 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
