Спосіб підвищення ефективності очищення природних або стічних водойм від катіонів важких металів

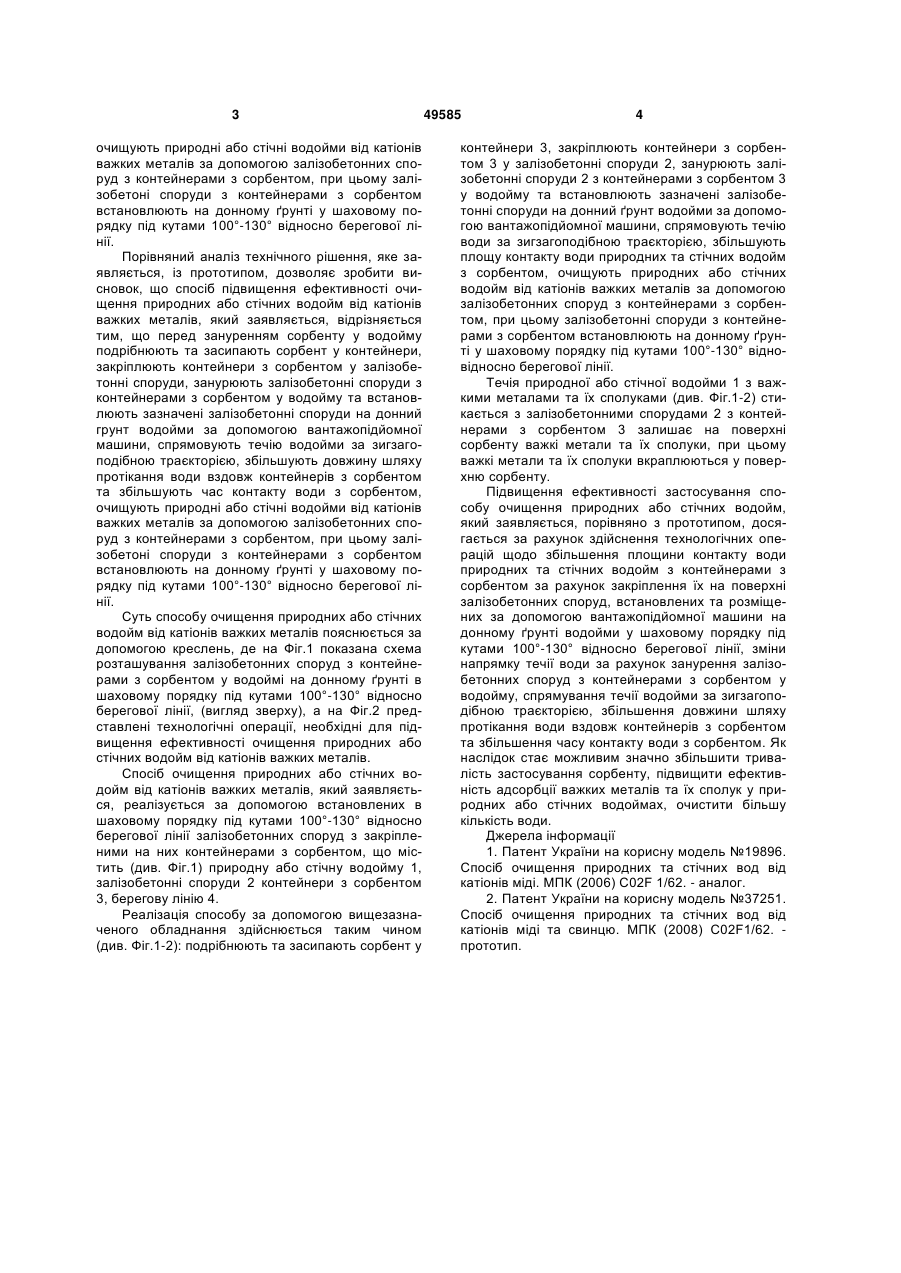

Спосіб підвищення ефективності очищення природних або стічних водойм від катіонів важких металів, при якому занурюють сорбент у водойму, який відрізняється тим, що перед зануренням сорбенту у водойму подрібнюють та засипають сорбент у контейнери, закріплюють контейнери з 3 очищують природні або стічні водойми від катіонів важких металів за допомогою залізобетонних споруд з контейнерами з сорбентом, при цьому залізобетоні споруди з контейнерами з сорбентом встановлюють на донному ґрунті у шаховому порядку під кутами 100°-130° відносно берегової лінії. Порівняний аналіз технічного рішення, яке заявляється, із прототипом, дозволяє зробити висновок, що спосіб підвищення ефективності очищення природних або стічних водойм від катіонів важких металів, який заявляється, відрізняється тим, що перед зануренням сорбенту у водойму подрібнюють та засипають сорбент у контейнери, закріплюють контейнери з сорбентом у залізобетонні споруди, занурюють залізобетонні споруди з контейнерами з сорбентом у водойму та встановлюють зазначені залізобетонні споруди на донний грунт водойми за допомогою вантажопідйомної машини, спрямовують течію водойми за зигзагоподібною траєкторією, збільшують довжину шляху протікання води вздовж контейнерів з сорбентом та збільшують час контакту води з сорбентом, очищують природні або стічні водойми від катіонів важких металів за допомогою залізобетонних споруд з контейнерами з сорбентом, при цьому залізобетоні споруди з контейнерами з сорбентом встановлюють на донному ґрунті у шаховому порядку під кутами 100°-130° відносно берегової лінії. Суть способу очищення природних або стічних водойм від катіонів важких металів пояснюється за допомогою креслень, де на Фіг.1 показана схема розташування залізобетонних споруд з контейнерами з сорбентом у водоймі на донному ґрунті в шаховому порядку під кутами 100°-130° відносно берегової лінії, (вигляд зверху), а на Фіг.2 представлені технологічні операції, необхідні для підвищення ефективності очищення природних або стічних водойм від катіонів важких металів. Спосіб очищення природних або стічних водойм від катіонів важких металів, який заявляється, реалізується за допомогою встановлених в шаховому порядку під кутами 100°-130° відносно берегової лінії залізобетонних споруд з закріпленими на них контейнерами з сорбентом, що містить (див. Фіг.1) природну або стічну водойму 1, залізобетонні споруди 2 контейнери з сорбентом 3, берегову лінію 4. Реалізація способу за допомогою вищезазначеного обладнання здійснюється таким чином (див. Фіг.1-2): подрібнюють та засипають сорбент у 49585 4 контейнери 3, закріплюють контейнери з сорбентом 3 у залізобетонні споруди 2, занурюють залізобетонні споруди 2 з контейнерами з сорбентом 3 у водойму та встановлюють зазначені залізобетонні споруди на донний ґрунт водойми за допомогою вантажопідйомної машини, спрямовують течію води за зигзагоподібною траєкторією, збільшують площу контакту води природних та стічних водойм з сорбентом, очищують природних або стічних водойм від катіонів важких металів за допомогою залізобетонних споруд з контейнерами з сорбентом, при цьому залізобетонні споруди з контейнерами з сорбентом встановлюють на донному ґрунті у шаховому порядку під кутами 100°-130° відновідносно берегової лінії. Течія природної або стічної водойми 1 з важкими металами та їх сполуками (див. Фіг.1-2) стикається з залізобетонними спорудами 2 з контейнерами з сорбентом 3 залишає на поверхні сорбенту важкі метали та їх сполуки, при цьому важкі метали та їх сполуки вкраплюються у поверхню сорбенту. Підвищення ефективності застосування способу очищення природних або стічних водойм, який заявляється, порівняно з прототипом, досягається за рахунок здійснення технологічних операцій щодо збільшення площини контакту води природних та стічних водойм з контейнерами з сорбентом за рахунок закріплення їх на поверхні залізобетонних споруд, встановлених та розміщених за допомогою вантажопідйомної машини на донному ґрунті водойми у шаховому порядку під кутами 100°-130° відносно берегової лінії, зміни напрямку течії води за рахунок занурення залізобетонних споруд з контейнерами з сорбентом у водойму, спрямування течії водойми за зигзагоподібною траєкторією, збільшення довжини шляху протікання води вздовж контейнерів з сорбентом та збільшення часу контакту води з сорбентом. Як наслідок стає можливим значно збільшити тривалість застосування сорбенту, підвищити ефективність адсорбції важких металів та їх сполук у природних або стічних водоймах, очистити більшу кількість води. Джерела інформації 1. Патент України на корисну модель №19896. Спосіб очищення природних та стічних вод від катіонів міді. МПК (2006) C02F 1/62. - аналог. 2. Патент України на корисну модель №37251. Спосіб очищення природних та стічних вод від катіонів міді та свинцю. МПК (2008) C02F1/62. прототип. 5 Комп’ютерна верстка Л. Купенко 49585 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
