Пристрій для зчитування двійкової інформації
Формула / Реферат
Пристрій для зчитування двійкової інформації, що містить елемент запису, виконаний у вигляді головки запису, з'єднаної з виходом формувача кодів, два елементи зчитування, виконані у вигляді головок зчитування, виходи яких підключені до відповідних входів блока реєстрації, причому перша головка зчитування виконана двощілинною, друга головка зчитування виконана однощілинною та зміщена відносно першої головки зчитування по осі вздовж носія інформації на величину, що дорівнює половині товщини полюса головки запису, який відрізняється тим, пристрій забезпечено додатковою третьою головкою зчитування, виконаною однощілинною та розміщеною на відстані від першої головки зчитування у протилежному напрямі на величину, що дорівнює половині товщини полюса головки запису, при цьому обмотки другої та третьої головок зчитування з'єднано між собою послідовно зустрічно.
Текст

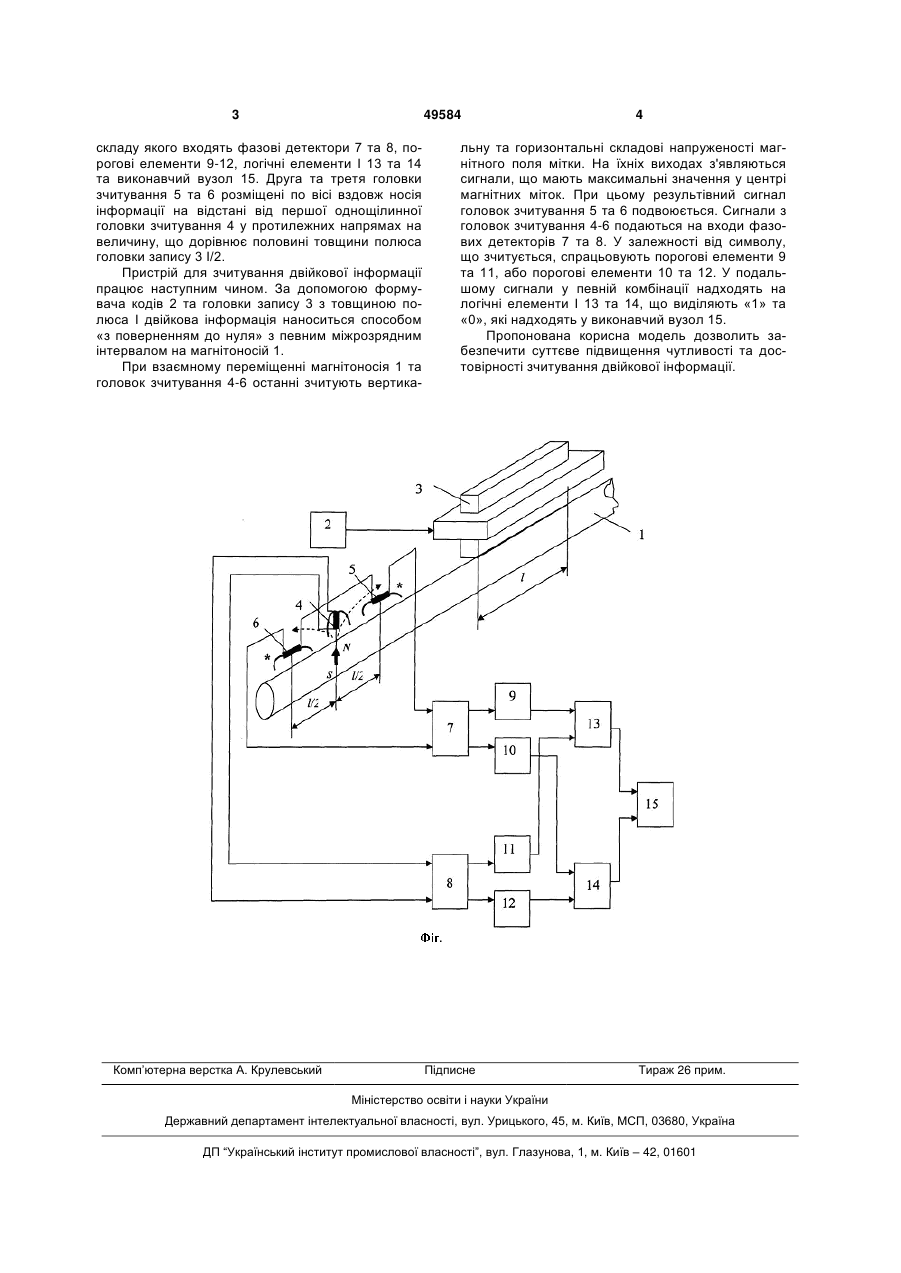

Пристрій для зчитування двійкової інформації, що містить елемент запису, виконаний у вигляді головки запису, з'єднаної з виходом формувача кодів, два елементи зчитування, виконані у вигляді головок зчитування, виходи яких підключені до відповідних входів блока реєстрації, причому пер 3 49584 складу якого входять фазові детектори 7 та 8, порогові елементи 9-12, логічні елементи І 13 та 14 та виконавчий вузол 15. Друга та третя головки зчитування 5 та 6 розміщені по вісі вздовж носія інформації на відстані від першої однощілинної головки зчитування 4 у протилежних напрямах на величину, що дорівнює половині товщини полюса головки запису 3 І/2. Пристрій для зчитування двійкової інформації працює наступним чином. За допомогою формувача кодів 2 та головки запису 3 з товщиною полюса І двійкова інформація наноситься способом «з поверненням до нуля» з певним міжрозрядним інтервалом на магнітоносій 1. При взаємному переміщенні магнітоносія 1 та головок зчитування 4-6 останні зчитують вертика Комп’ютерна верстка А. Крулевський 4 льну та горизонтальні складові напруженості магнітного поля мітки. На їхніх виходах з'являються сигнали, що мають максимальні значення у центрі магнітних міток. При цьому результівний сигнал головок зчитування 5 та 6 подвоюється. Сигнали з головок зчитування 4-6 подаються на входи фазових детекторів 7 та 8. У залежності від символу, що зчитується, спрацьовують порогові елементи 9 та 11, або порогові елементи 10 та 12. У подальшому сигнали у певній комбінації надходять на логічні елементи І 13 та 14, що виділяють «1» та «0», які надходять у виконавчий вузол 15. Пропонована корисна модель дозволить забезпечити суттєве підвищення чутливості та достовірності зчитування двійкової інформації. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for binary information readout
Автори англійськоюSmyrnyi Mykhailo Fedorovych
Назва патенту російськоюУстройство для считывания двоичной информации
Автори російськоюСмирный Михаил Федорович
МПК / Мітки
МПК: G06K 07/00
Мітки: зчитування, двійкової, інформації, пристрій
