Композиція для кріплення анкерних болтів у бетоні

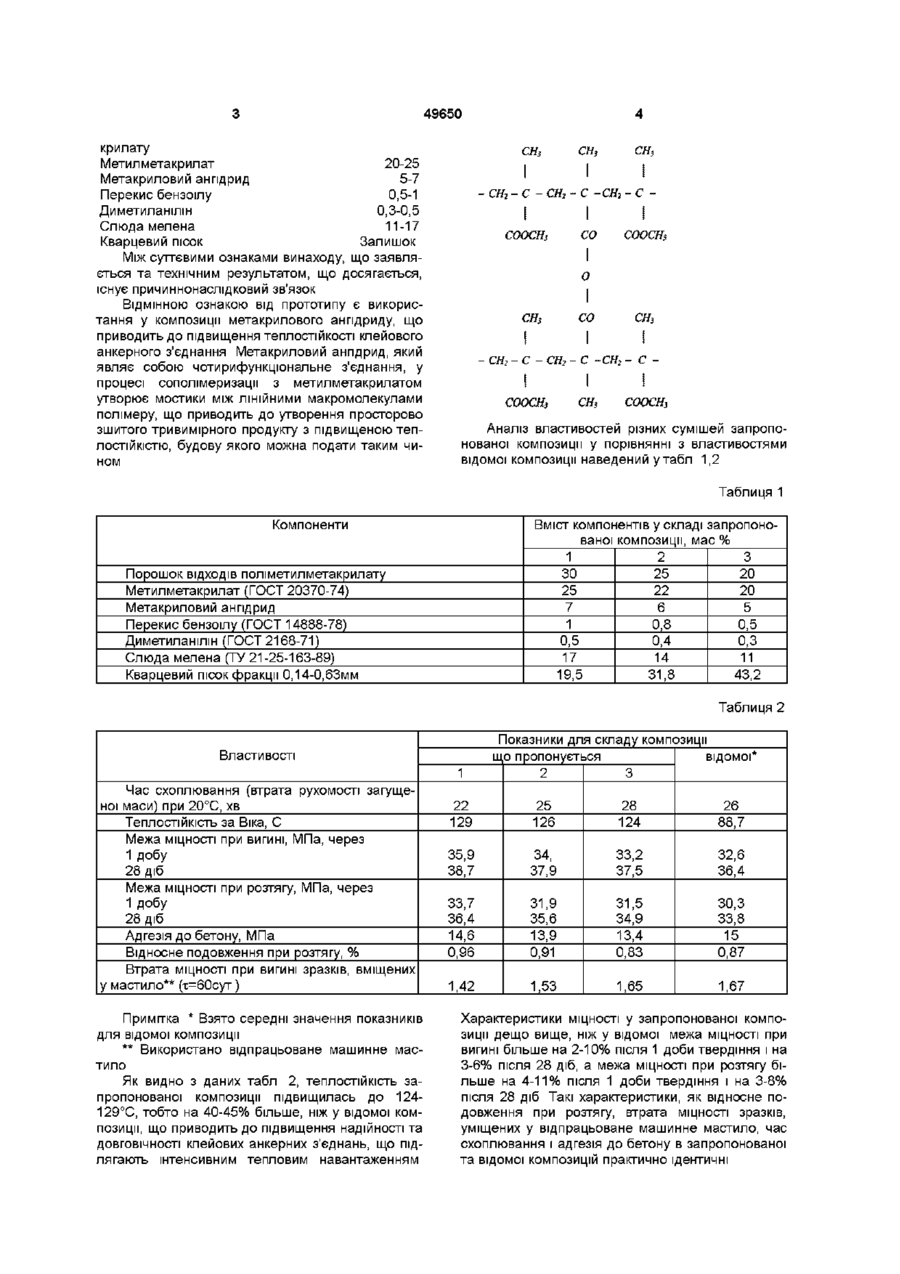

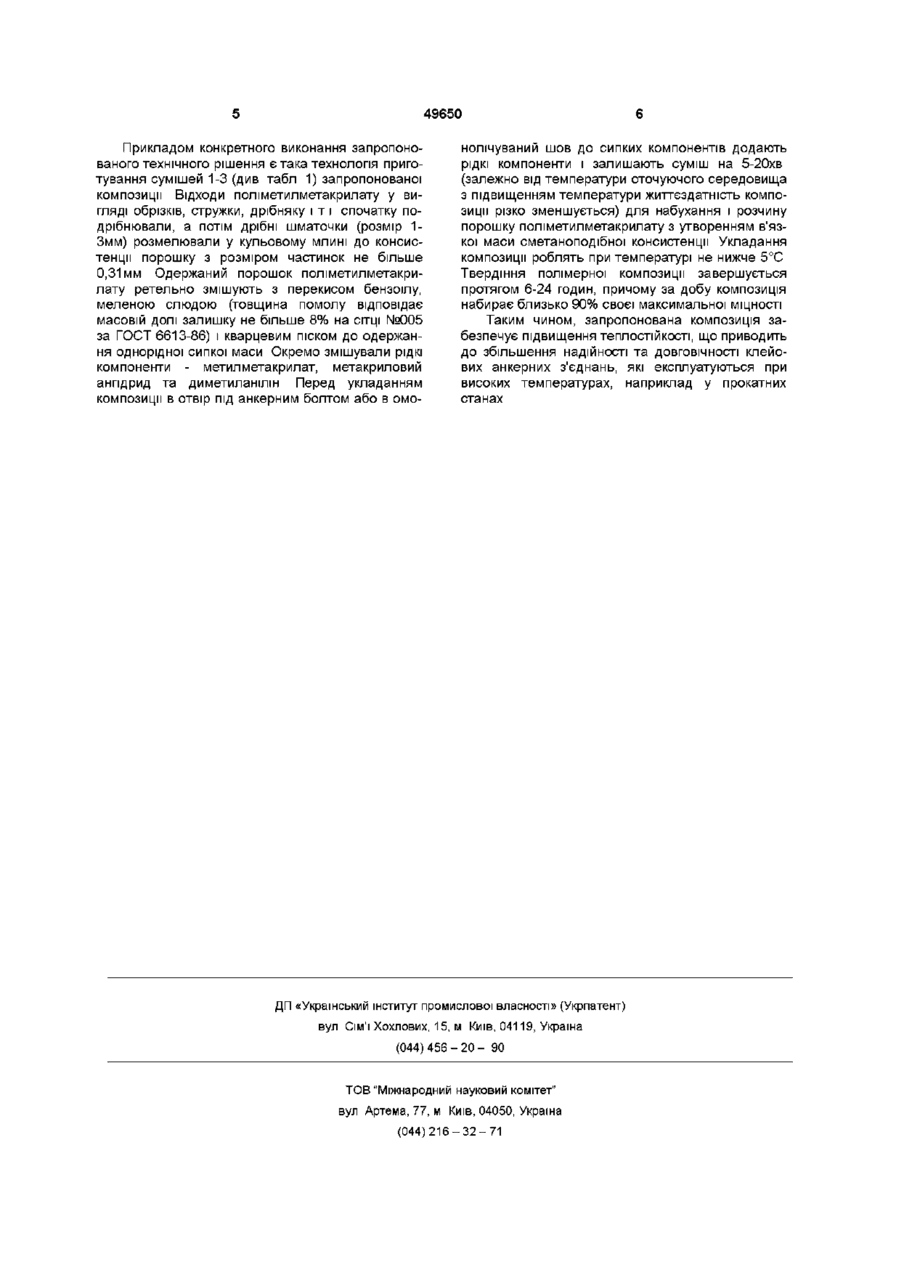

Композиція ДЛЯ кріплення анкерних болтів у бетоні, що включає порошок ВІДХОДІВ ПО Винахід стосується одержання полімерних композицій, що застосовуються для кріплення анкерних болтів у бетоні, а також склеювання бетонних і залізобетонних конструкцій Відома полімерна композиція для кріплення анкерних болтів у бетоні такого складу, мас % Порошок ВІДХОДІВ поліметилметакрила ту Полівшілхлоридна хлорована смола Метилметакрилат Перекис бензоілу Відходи азбестового текстильного виробництва Кварцевий пісок 20-30 3-6 20-25 0,5-1 4-9,5 34-47 (Авторське свідоцтво СРСР №1470755, С09 J 3/14,1989) Недоліком відомої композиції є невисока адгезія до бетону, а також низьке відносне подовження при розтягу, що знижує ДОВГОВІЧНІСТЬ і МІЦНІСТЬ клейових з'єднань анкерних болтів, які підлягають інтенсивним динамічним навантаженням Найбільш близькою до запропонованої композиції є полімерна композиція для кріплення анкерних болтів у бетон такого складу, мас % Порошок ВІДХОДІВ лату Метилметакрилат поліметилметакри 20-30 20-25 ліметилметакрилату, метилметакрилат, перекис бензоілу, диметиланілін, слюду мелену, кварцевий пісок, яка відрізняється тим, що вона додатково містить метакриловий ангідрид при такому співвідношенні компонентів, мас % Порошок ВІДХОДІВ поліметилметакрилату 20-30 Метилметакрилат 20-25 Метакриловий ангідрид 5-7 Перекис бензоілу 0,5-1 Диметиланілін 0,3-0,5 Слюда мелена 11-17 Кварцевий пісок решта Перекис бензоілу 0,5-1 Диметиланілін 0,5-1,2 Співполімер бутил а крил ату, метилметакрилату, стиролу і метакрилової кис5-9 лоти АКС-02 Слюда мелена 11-17 Кварцевий пісок Залишок (Патент України №10305А, С09 J3/14, 1996) Однак для цієї композиції характерна низька теплостійкість, що знижує надійність і ДОВГОВІЧНІСТЬ клейових анкерних з'єднань, які експлуатуються при високих температурах, наприклад, у прокатних станах Завданням цього винаходу є створення такої композиції для кріплення анкерних болтів у бетоні, в якій шляхом підбору компонентів було б забезпечено підвищення теплостійкості, що приводить до збільшення надійності та ДОВГОВІЧНОСТІ клейових анкерних з'єднань, що експлуатуються при високих температурах Поставлене завдання вирішується за рахунок того, що композиція для кріплення анкерних болтів у бетоні, яка включає порошок ВІДХОДІВ поліметилметакрилату, метилметакрилат, перекис бензоілу, диметиланілін, слюду мелену, кварцевий пісок, додатково містить метакриловий ангідрид при такому співвідношенні компонентів, мас % Порошок ВІДХОДІВ поліметилмета 20-30 О ю (О 49650 крилату 20-25 Метилметакрилат 5-7 Метакриловий ангідрид 0,5-1 Перекис бензоілу 0,3-0,5 Диметиланілін Слюда мелена 11-17 Кварцевии пісок Залишок Між суттєвими ознаками винаходу, що заявляється та технічним результатом, що досягається, існує причиннонаслідковий зв'язок ВІДМІННОЮ ознакою від прототипу є використання у композиції метакрилового ангідриду, що приводить до підвищення теплостійкості клейового анкерного з'єднання Метакриловий ангідрид, який являє собою чотирифункцюнальне з'єднання, у процесі сополімеризацм з метилметакрилатом утворює мостики між ЛІНІЙНИМИ макромолекулами полімеру, що приводить до утворення просторово зшитого тривимірного продукту з підвищеною теплостійкістю, будову якого можна подати таким чином сн, -СНг-С -СН2-С COOCHj сн3 сн. -СН2 - С -СН2-С СООСНі СООСНз со -СН2-С СО СНз ~СН2 - С СН3 СООСНз Аналіз властивостей різних сумішей запропонованої композиції у порівнянні з властивостями відомої композиції наведений у т а б л 1,2 Таблиця 1 Компоненти Вміст компонентів у складі запропонованої композиції, мас % 1 2 3 ЗО 25 20 25 22 20 7 6 5 1 0,8 0,5 0,5 0,4 0,3 17 14 11 19,5 31,8 43,2 Порошок ВІДХОДІВ поліметилметакрилату Метилметакрилат (ГОСТ 20370-74) Метакриловий ангідрид Перекис бензоілу (ГОСТ 14888-78) Диметиланілін (ГОСТ 2168-71) Слюда мелена (ТУ 21-25-163-89) Кварцевии пісок фракції 0,14-0,63мм Таблиця 2 Властивості 1 Час схоплювання (втрата рухомості загущеної маси) при 20°С, хв Теплостійкість за Віка, С Межа МІЦНОСТІ при вигині, МПа, через 1 добу 28 діб Межа МІЦНОСТІ при розтягу, МПа, через 1 добу 28 діб Адгезія до бетону, МПа Відносне подовження при розтягу, % Втрата МІЦНОСТІ при вигині зразків, вміщених у мастило** (т=60сут) Примітка * Взято середні значення показників для відомої композиції ** Використано відпрацьоване машинне мастило Як видно з даних табл 2, теплостійкість запропонованої композиції підвищилась до 124129°С, тобто на 40-45% більше, ніж у відомої композиції, що приводить до підвищення надійності та ДОВГОВІЧНОСТІ клейових анкерних з'єднань, що підлягають інтенсивним тепловим навантаженням Показники для складу композиції що пропонується відомої* 2 3 22 129 25 126 28 124 26 88,7 35,9 38,7 34, 37,9 33,2 37,5 32,6 36,4 33,7 36,4 14,6 0,96 31,9 35,6 13,9 0,91 31,5 34,9 13,4 0,83 30,3 33,8 15 0,87 1,42 1,53 1,65 1,67 Характеристики МІЦНОСТІ у запропонованої композиції дещо вище, ніж у відомої межа МІЦНОСТІ при вигині більше на 2-10% після 1 доби твердіння і на 3-6% після 28 діб, а межа МІЦНОСТІ при розтягу більше на 4 - 1 1 % після 1 доби твердіння і на 3-8% після 28 діб Такі характеристики, як відносне подовження при розтягу, втрата МІЦНОСТІ зразків, уміщених у відпрацьоване машинне мастило, час схоплювання і адгезія до бетону в запропонованої та відомої композицій практично ідентичні 49650 Прикладом конкретного виконання запропонованого технічного рішення є така технологія приготування сумішей 1-3 (див табл 1) запропонованої композиції Відходи поліметилметакрилату у вигляді обрізків, стружки, дрібняку і т і спочатку подрібнювали, а потім дрібні шматочки (розмір 1Змм) розмелювали у кульовому млині до консистенції порошку з розміром частинок не більше 0,31 мм Одержаний порошок поліметилметакрилату ретельно змішують з перекисом бензоілу, меленою слюдою (товщина помолу відповідає масовій долі залишку не більше 8% на СІТЦІ №005 за ГОСТ 6613-86) і кварцевим піском до одержання однорідної сипкої маси Окремо змішували рідкі компоненти - метилметакрилат, метакриловий ангідрид та диметиланілін Перед укладанням композиції в отвір під анкерним болтом або в омо нолічувании шов до сипких компонентів додають рідкі компоненти і залишають суміш на 5-20хв (залежно від температури оточуючого середовища з підвищенням температури життєздатність композиції різко зменшується) для набухання і розчину порошку поліметилметакрилату з утворенням в'язкої маси сметаноподібної консистенції Укладання композиції роблять при температурі не нижче 5°С Твердіння полімерної композиції завершується протягом 6-24 годин, причому за добу композиція набирає близько 90% своєї максимальної МІЦНОСТІ Таким чином, запропонована композиція забезпечує підвищення теплостійкості, що приводить до збільшення надійності та ДОВГОВІЧНОСТІ клейових анкерних з'єднань, які експлуатуються при високих температурах, наприклад у прокатних станах ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
