Генератор термоакустичних коливань значних амплітуд
Номер патенту: 49659
Опубліковано: 11.05.2010
Автори: Гоцуленко Володимир Миколайович, Гоцуленко Володимир Володимирович
Формула / Реферат
Генератор термоакустичних коливань значних амплітуд, що містить нагнітач, внутрішнє джерело теплоти, вертикальну трубу та акумулюючу ємність змінного об'єму, який відрізняється тим, що він додатково оснащений ротаційним нагнітачем постійної витрати, вихідний патрубок якого приєднаний до акумулюючої ємності, що з'єднана з нагнітачем, а внутрішнє джерело теплоти розташоване на виході нагнітача перед входом в вертикальну трубу.
Текст

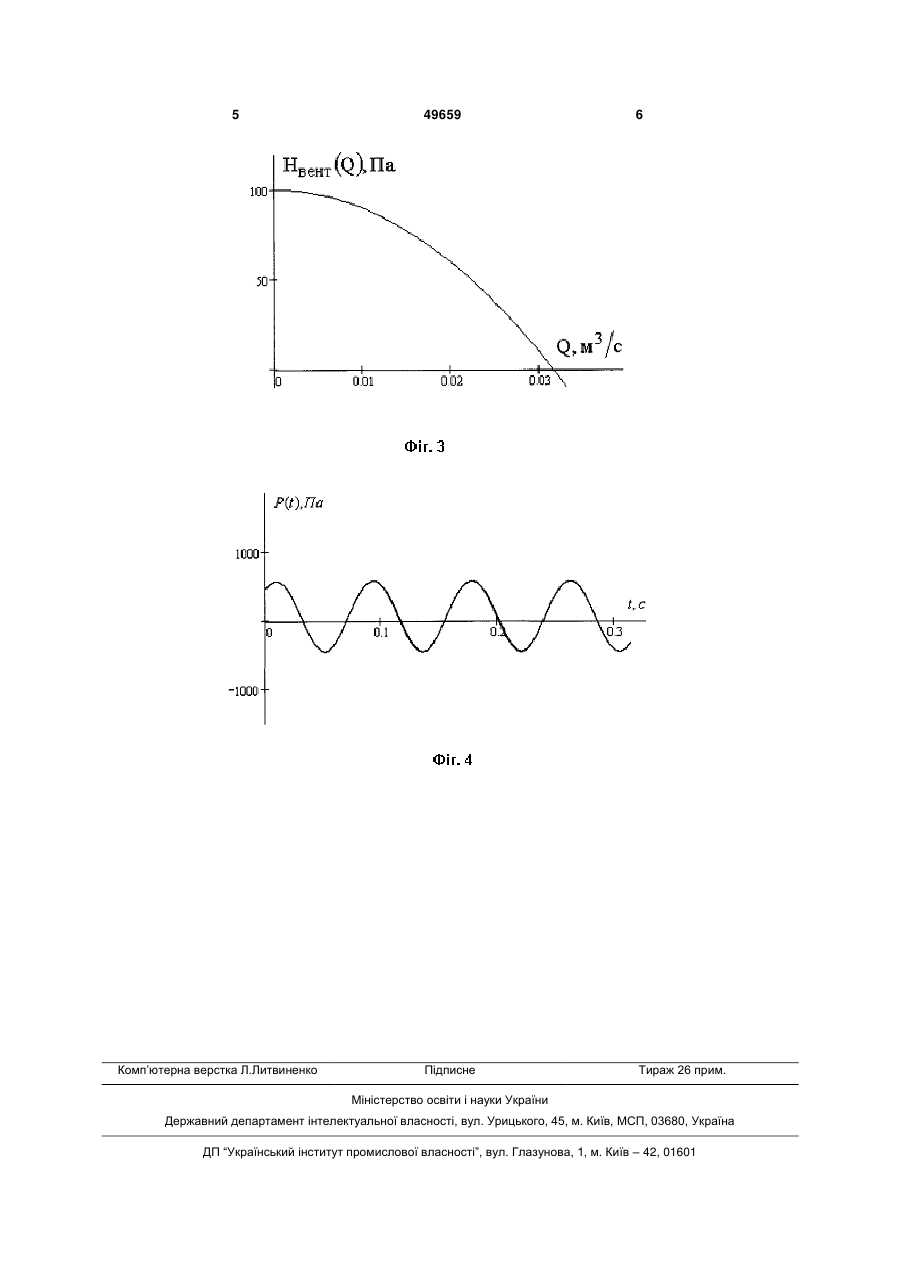

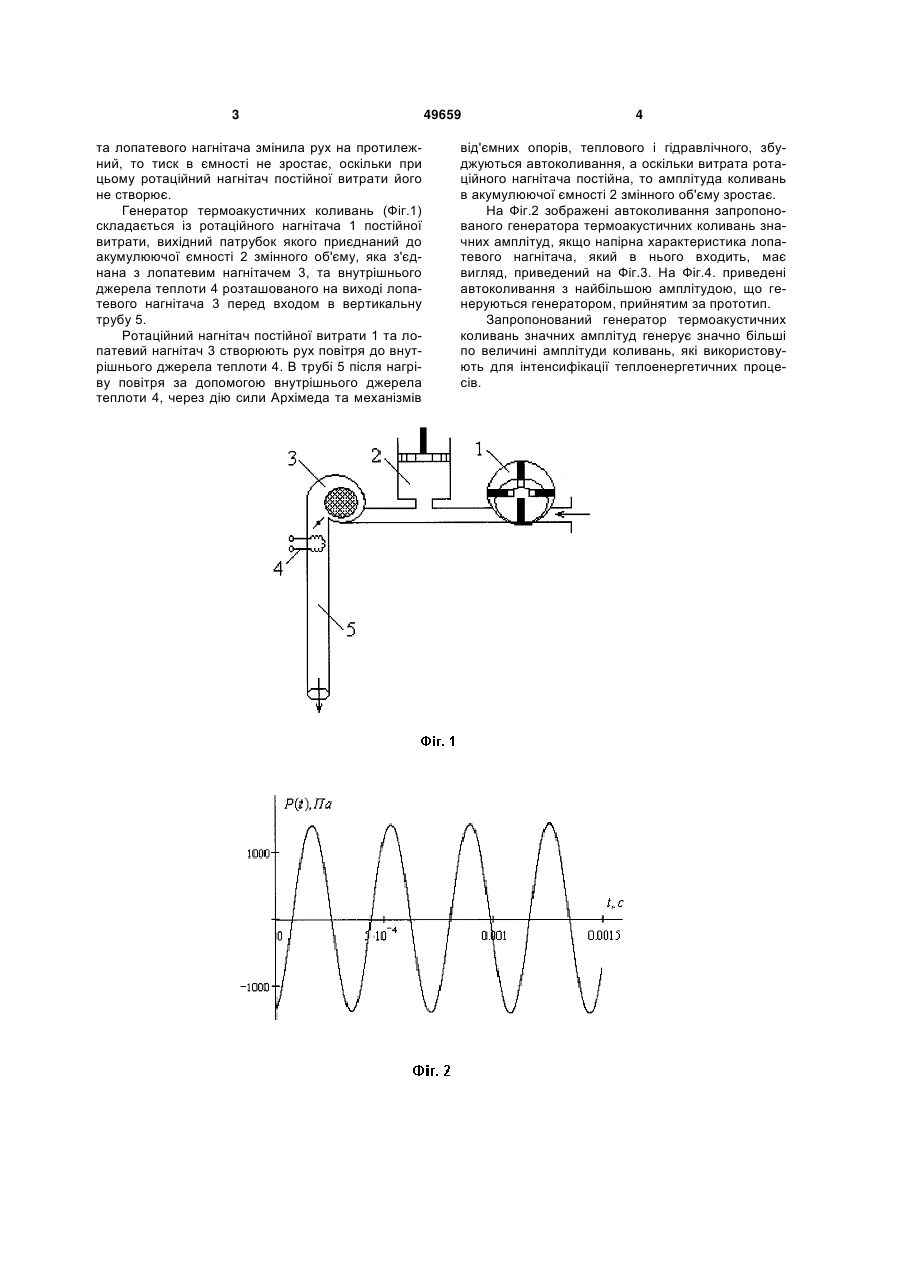

Генератор термоакустичних коливань значних амплітуд, що містить нагнітач, внутрішнє джерело 3 та лопатевого нагнітача змінила рух на протилежний, то тиск в ємності не зростає, оскільки при цьому ротаційний нагнітач постійної витрати його не створює. Генератор термоакустичних коливань (Фіг.1) складається із ротаційного нагнітача 1 постійної витрати, вихідний патрубок якого приєднаний до акумулюючої ємності 2 змінного об'єму, яка з'єднана з лопатевим нагнітачем 3, та внутрішнього джерела теплоти 4 розташованого на виході лопатевого нагнітача 3 перед входом в вертикальну трубу 5. Ротаційний нагнітач постійної витрати 1 та лопатевий нагнітач 3 створюють рух повітря до внутрішнього джерела теплоти 4. В трубі 5 після нагріву повітря за допомогою внутрішнього джерела теплоти 4, через дію сили Архімеда та механізмів 49659 4 від'ємних опорів, теплового і гідравлічного, збуджуються автоколивання, а оскільки витрата ротаційного нагнітача постійна, то амплітуда коливань в акумулюючої ємності 2 змінного об'єму зростає. На Фіг.2 зображені автоколивання запропонованого генератора термоакустичних коливань значних амплітуд, якщо напірна характеристика лопатевого нагнітача, який в нього входить, має вигляд, приведений на Фіг.3. На Фіг.4. приведені автоколивання з найбільшою амплітудою, що генеруються генератором, прийнятим за прототип. Запропонований генератор термоакустичних коливань значних амплітуд генерує значно більші по величині амплітуди коливань, які використовують для інтенсифікації теплоенергетичних процесів. 5 Комп’ютерна верстка Л.Литвиненко 49659 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGenerator of thermo-acoustic vibrations with large amplitudes
Автори англійськоюHotsulenko Volodymyr Volodymyrovych, Hotsulenko Volodymyr Mykolaiovych
Назва патенту російськоюГенератор термоакустических колебаний значительных амплитуд
Автори російськоюГоцуленко Владимир Владимирович, Гоцуленко Владимир Николаевич
МПК / Мітки
МПК: F15B 21/00, G01F 13/00
Мітки: значних, коливань, термоакустичних, амплітуд, генератор
