Завантажити PDF файл.

Формула / Реферат

Композиційний присадний матеріал для модифікування сталі, що містить металеву оболонку та наповнювач із суміші кальцію гранульованого і оксидної частки, який відрізняється тим, що оксидна частка наповнювача складається з м'яковипаленого доломіту та наповнювач додатково містить графіт при наступному співвідношенні компонентів, мас. %:

кальцій гранульований

20...40

доломіт м'яковипалений

55...80

графіт

0,05...5,0.

Текст

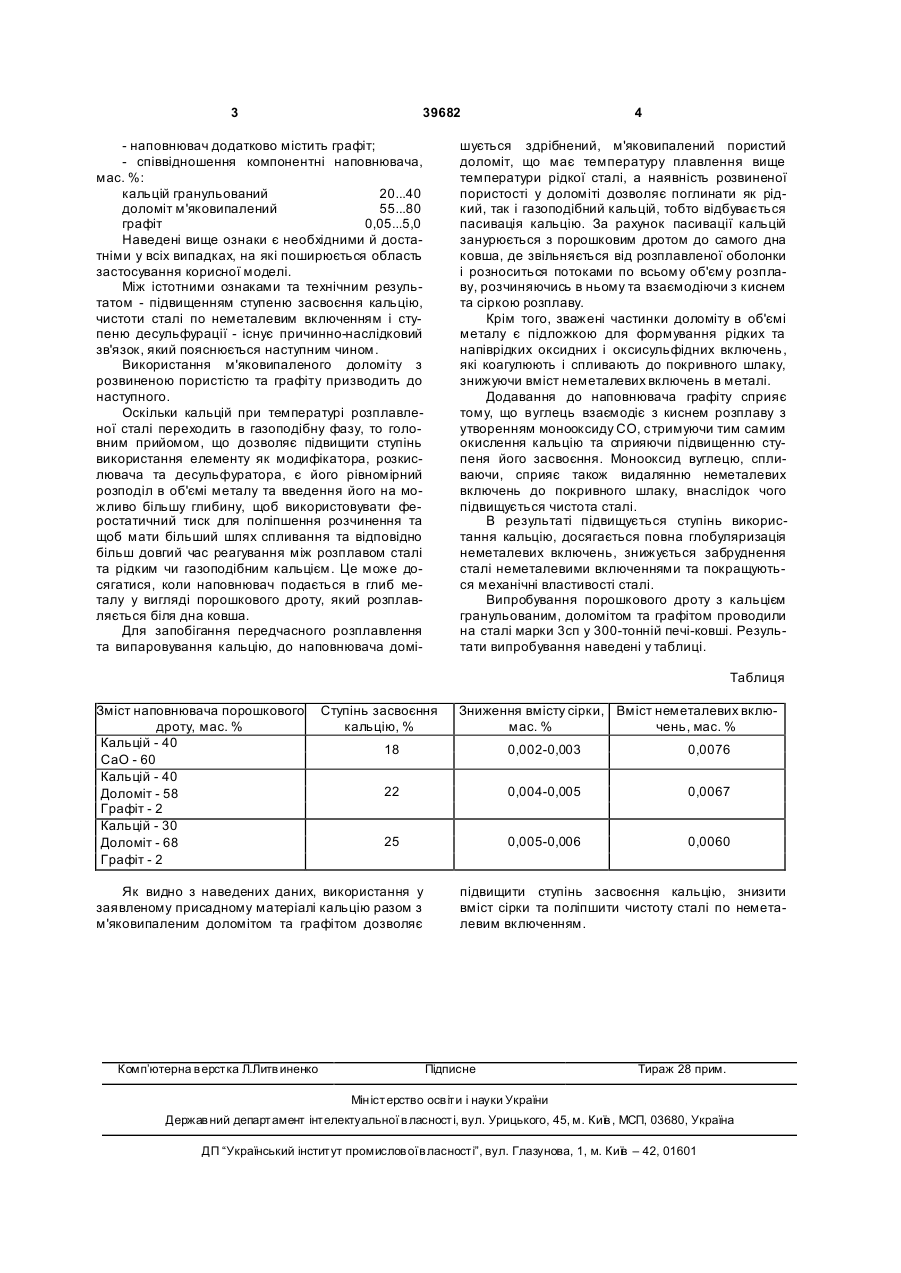

Композиційний присадний матеріал для модифікування сталі, що містить металеву оболонку та наповнювач із суміші кальцію гранульованого і оксидної частки, який відрізняє ться тим, що оксидна частка наповнювача складається з м'яковипаленого доломіту та наповнювач додатково містить графіт при наступному співвідношенні компонентів, мас. %: кальцій гранульований 20...40 доломіт м'яковипалений 55...80 графіт 0,05...5,0. (19) (21) u200810984 (22) 08.09.2008 (24) 10.03.2009 (46) 10.03.2009, Бюл.№ 5, 2009 р. (72) ОВЧИННІКОВ МИКОЛА ОЛЕКСІЙОВИЧ, U A, НАУМЕНКО ОЛЕН А АНАТОЛІВН А, UA, КАЛІНІН ЮРІЙ ІВАНОВИЧ, U A, ЛІС АНСЬКИЙ АНАТОЛІЙ ГЕНАДІЙОВИЧ, UA, ОНОПЧЕНКО ВОЛОДИ МИР МИ ХАЙЛОВИЧ, UA, ЛИТВИНОВА ТАІСІЯ СЕРАФИМІВН А, U A, СЕРГІЄНКО ВОЛОДИМИР СЕМЕНОВИЧ, UA, АКУЛОВ ВАЛЕРІЙ ВОЛОДИМИРОВИЧ, UA (73) ОВЧИННІКОВ МИКОЛА ОЛЕКСІЙОВИЧ, U A, НАУМЕНКО ОЛЕН А АНАТОЛІВН А, UA, КАЛІНІН ЮРІЙ ІВАНОВИЧ, U A, ЛІС АНСЬКИЙ АНАТОЛІЙ ГЕНАДІЙОВИЧ, UA, ОНОПЧЕНКО ВОЛОДИ МИР 3 39682 - наповнювач додатково містить графіт; - співвідношення компонентні наповнювача, мас. %: кальцій гранульований 20...40 доломіт м'яковипалений 55...80 графіт 0,05...5,0 Наведені вище ознаки є необхідними й достатніми у всіх випадках, на які поширюється область застосування корисної моделі. Між істотними ознаками та технічним результатом - підвищенням ступеню засвоєння кальцію, чистоти сталі по неметалевим включенням і ступеню десульфурації - існує причинно-наслідковий зв'язок, який пояснюється наступним чином. Використання м'яковипаленого доломіту з розвиненою пористістю та графіту призводить до наступного. Оскільки кальцій при температурі розплавленої сталі переходить в газоподібну фазу, то головним прийомом, що дозволяє підвищити ступінь використання елементу як модифікатора, розкислювача та десульфуратора, є його рівномірний розподіл в об'ємі металу та введення його на можливо більшу глибину, щоб використовувати феростатичний тиск для поліпшення розчинення та щоб мати більший шлях спливання та відповідно більш довгий час реагування між розплавом сталі та рідким чи газоподібним кальцієм. Це може досягатися, коли наповнювач подається в глиб металу у вигляді порошкового дроту, який розплавляється біля дна ковша. Для запобігання передчасного розплавлення та випаровування кальцію, до наповнювача домі 4 шується здрібнений, м'яковипалений пористий доломіт, що має температуру плавлення вище температури рідкої сталі, а наявність розвиненої пористості у доломіті дозволяє поглинати як рідкий, так і газоподібний кальцій, тобто відбувається пасивація кальцію. За рахунок пасивації кальцій занурюється з порошковим дротом до самого дна ковша, де звільняється від розплавленої оболонки і розноситься потоками по всьому об'єму розплаву, розчиняючись в ньому та взаємодіючи з киснем та сіркою розплаву. Крім того, зважені частинки доломіту в об'ємі металу є підложкою для формування рідких та напіврідких оксидних і оксисульфідних включень, які коагулюють і спливають до покривного шлаку, знижуючи вміст неметалевих включень в металі. Додавання до наповнювача графіту сприяє тому, що вуглець взаємодіє з киснем розплаву з утворенням монооксиду СО, стримуючи тим самим окислення кальцію та сприяючи підвищенню ступеня його засвоєння. Монооксид вуглецю, спливаючи, сприяє також видалянню неметалевих включень до покривного шлаку, внаслідок чого підвищується чистота сталі. В результаті підвищується ступінь використання кальцію, досягається повна глобуляризація неметалевих включень, знижується забруднення сталі неметалевими включеннями та покращуються механічні властивості сталі. Випробування порошкового дроту з кальцієм гранульованим, доломітом та графітом проводили на сталі марки 3сп у 300-тонній печі-ковші. Результати випробування наведені у таблиці. Таблиця Зміст наповнювача порошкового дроту, мас. % Кальцій - 40 СаО - 60 Кальцій - 40 Доломіт - 58 Графіт - 2 Кальцій - 30 Доломіт - 68 Графіт - 2 Ступінь засвоєння кальцію, % 18 0,002-0,003 0,0076 22 0,004-0,005 0,0067 25 0,005-0,006 0,0060 Як видно з наведених даних, використання у заявленому присадному матеріалі кальцію разом з м'яковипаленим доломітом та графітом дозволяє Комп’ютерна в ерстка Л.Литв иненко Зниження вмісту сірки, Вміст неметалевих вклюмас. % чень, мас. % підвищити ступінь засвоєння кальцію, знизити вміст сірки та поліпшити чистоту сталі по неметалевим включенням. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Compositional filler material for steel modification

Автори англійською

Ovchynnikov Mykola Oleksiiovych, Naumenko Olena Anatoliivna, Kalinin Yurii Ivanovych, Lisanskyi Anatolii Hennadiiovych, Onopchenko Volodymyr Mykhailovych, Lytvynova Taisia Serafymivna, Serhiienko Volodymyr Semenovych, Akulov Valerii Volodymyrovych

Назва патенту російською

Композиционный присадочный материал для модифицирования стали

Автори російською

Овчинников Николай Алексеевич, Науменко Елена Анатолиевна, Калинин Юрий Иванович, Лисанский Анатолий Геннадиевич, Онопченко Владимир Михайлович, Литвинова Таисия Серафимовна, Сергиенко Владимир Семенович, Акулов Валерий Владимирович

МПК / Мітки

МПК: C21C 7/00, B22D 11/00

Мітки: матеріал, присадний, композиційний, сталі, модифікування

Код посилання

<a href="https://ua.patents.su/2-39682-kompozicijjnijj-prisadnijj-material-dlya-modifikuvannya-stali.html" target="_blank" rel="follow" title="База патентів України">Композиційний присадний матеріал для модифікування сталі</a>

Подібні патенти
