Абразивне полотно

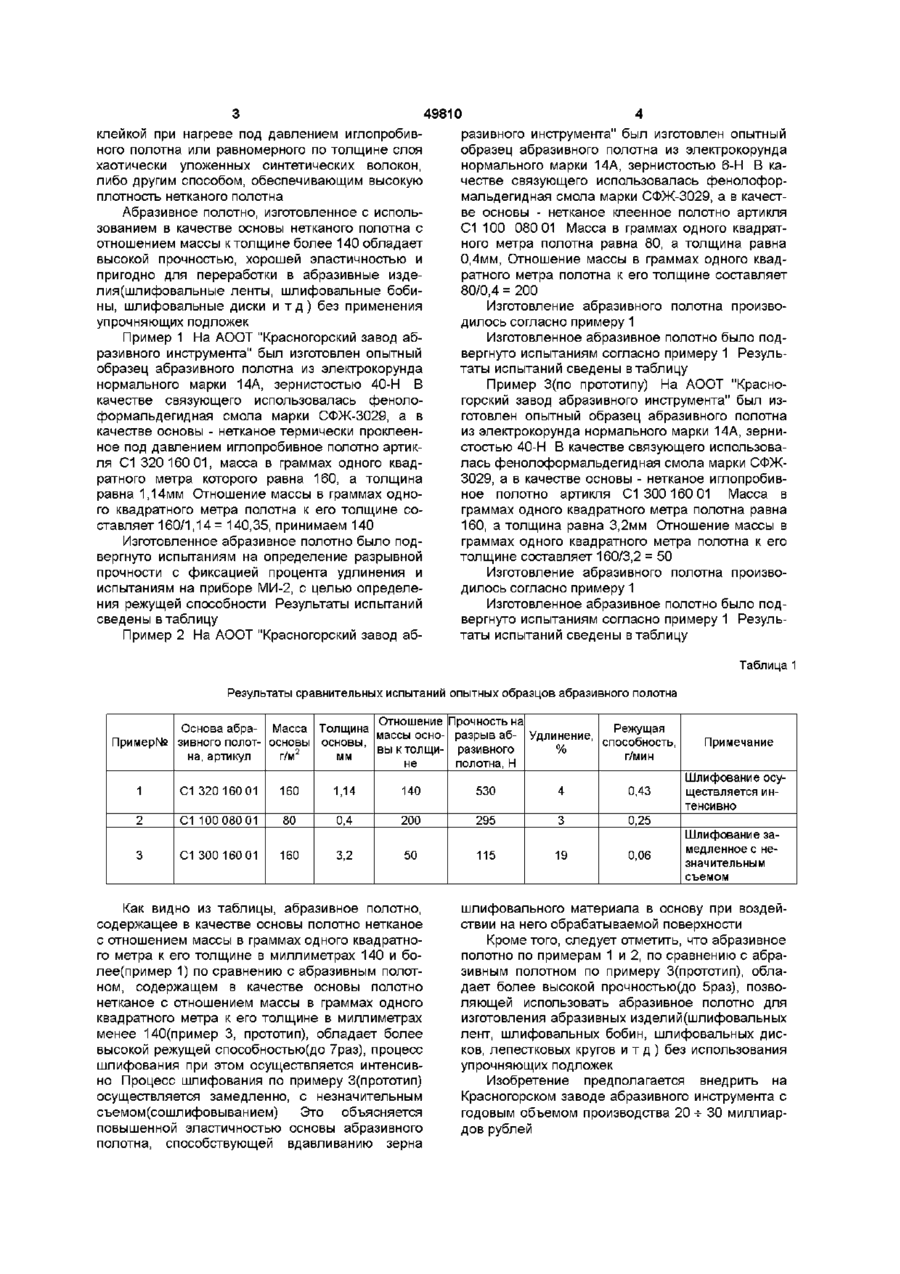

Абразивное полотно, содержащее нетканую основу, связующее и абразив, отличающееся тем, что отношение массы в граммах одного квадратного метра нетканой основы к ее толщине в миллиметрах не менее 140 производится без приложения давления и, вследствие этого, не обеспечивает высокой прочности полотна, достаточной для возможности его самостоятельного применения без наклейки на прочную основу Известное полотно также не может использоваться на операциях размерного шлифования с обеспечением заданного съема с обрабатываемой поверхности Кроме того, из-за объемности, абразивное полотно имеет повышенную толщину, что ограничивает ассортимент изготавливаемых из него абразивных изделий, например шлифовальных бобин, используемых на станках типа "Нагель" для чистового размерного шлифования шеек различных валов, в т ч коленчатых, распределительных и т д , для которых толщина абразивного полотна регламентируется Целью изобретения является повышение потребительских свойств абразивного полотна Поставленная цель достигается тем, что абразивное полотно, содержащее нетканую основу, связующее и абразив, согласно изобретению, отношение массы в граммах одного квадратного метра нетканой основы к его толщине в миллиметрах не менее 140 Нетканые полотна с отношением массы в граммах одного квадратного метра к его толщине в миллиметрах 140 и более обладают высокой плотностью, и, соответственно, высокой прочностью, величина которой не ниже прочности основы бумажной шлифовальной шкурки При этом прочность повышается с увеличением величины отношения массы к толщине нетканого полотна Нетканые полотна с отношением массы в граммах одного квадратного метра к его толщине в миллиметрах 140 и более изготавливают про О 00 49810 клейкой при нагреве под давлением иглопробивного полотна или равномерного по толщине слоя хаотически уложенных синтетических волокон, либо другим способом, обеспечивающим высокую плотность нетканого полотна Абразивное полотно, изготовленное с использованием в качестве основы нетканого полотна с отношением массы к толщине более 140 обладает высокой прочностью, хорошей эластичностью и пригодно для переработки в абразивные изделия(шлифовальные ленты, шлифовальные бобины, шлифовальные диски и т д ) без применения упрочняющих подложек Пример 1 На АООТ "Красногорский завод абразивного инструмента" был изготовлен опытный образец абразивного полотна из электрокорунда нормального марки 14А, зернистостью 40-Н В качестве связующего использовалась фенолоформальдегидная смола марки СФЖ-3029, а в качестве основы - нетканое термически проклеенное под давлением иглопробивное полотно артикля С1 320 160 01, масса в граммах одного квадратного метра которого равна 160, а толщина равна 1,14мм Отношение массы в граммах одного квадратного метра полотна к его толщине составляет 160/1,14= 140,35, принимаем 140 Изготовленное абразивное полотно было подвергнуто испытаниям на определение разрывной прочности с фиксацией процента удлинения и испытаниям на приборе МИ-2, с целью определения режущей способности Результаты испытаний сведены в таблицу Пример 2 На АООТ "Красногорский завод аб разивного инструмента" был изготовлен опытный образец абразивного полотна из электрокорунда нормального марки 14А, зернистостью 6-Н В качестве связующего использовалась фенолоформальдегидная смола марки СФЖ-3029, а в качестве основы - нетканое клеенное полотно артикля С1 100 080 01 Масса в граммах одного квадратного метра полотна равна 80, а толщина равна 0,4мм, Отношение массы в граммах одного квадратного метра полотна к его толщине составляет 80/0,4 = 200 Изготовление абразивного полотна производилось согласно примеру 1 Изготовленное абразивное полотно было подвергнуто испытаниям согласно примеру 1 Результаты испытаний сведены в таблицу Пример 3(по прототипу) На АООТ "Красногорский завод абразивного инструмента" был изготовлен опытный образец абразивного полотна из электрокорунда нормального марки 14А, зернистостью 40-Н В качестве связующего использовалась фенолоформальдегидная смола марки СФЖ3029, а в качестве основы - нетканое иглопробивное полотно артикля С1 300 160 01 Масса в граммах одного квадратного метра полотна равна 160, а толщина равна 3,2мм Отношение массы в граммах одного квадратного метра полотна к его толщине составляет 160/3,2 = 50 Изготовление абразивного полотна производилось согласно примеру 1 Изготовленное абразивное полотно было подвергнуто испытаниям согласно примеру 1 Результаты испытаний сведены в таблицу Таблица 1 Результаты сравнительных испытаний опытных образцов абразивного полотна Отношение Прочность на Основа абра- Масса Толщина Режущая массы осно- разрыв аб- Удлинение, Пример№ зивного полот- основы основы, способность, вы к толщи- разивного % 2 на, артикул г/м мм г/мин не полотна, Н 1 С1 320 160 01 160 1,14 140 530 4 0,43 2 С1 100 080 01 80 0,4 200 295 3 Примечание Шлифование осуществляется интенсивно 0,25 3 С1 300 160 01 160 3,2 50 Как видно из таблицы, абразивное полотно, содержащее в качестве основы полотно нетканое с отношением массы в граммах одного квадратного метра к его толщине в миллиметрах 140 и более(пример 1) по сравнению с абразивным полотном, содержащем в качестве основы полотно нетканое с отношением массы в граммах одного квадратного метра к его толщине в миллиметрах менее 140(пример 3, прототип), обладает более высокой режущей способи остью (до 7раз), процесс шлифования при этом осуществляется интенсивно Процесс шлифования по примеру З(прототип) осуществляется замедленно, с незначительным съемом(сошлифовыванием) Это объясняется повышенной эластичностью основы абразивного полотна, способствующей вдавливанию зерна 115 19 0,06 Шлифование замедленное с незначительным съемом шлифовального материала в основу при воздействии на него обрабатываемой поверхности Кроме того, следует отметить, что абразивное полотно по примерам 1 и 2, по сравнению с абразивным полотном по примеру З(прототип), обладает более высокой прочностью(до 5раз), позволяющей использовать абразивное полотно для изготовления абразивных изделий(шлифовальных лент, шлифовальных бобин, шлифовальных дисков, лепестковых кругов и т д ) без использования упрочняющих подложек Изобретение предполагается внедрить на Красногорском заводе абразивного инструмента с годовым объемом производства 20 -ь 30 миллиардов рублей 49810 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
