Номер патенту: 49848

Опубліковано: 15.10.2002

Автор: Суходубов Олександр Іванович

Завантажити PDF файл.

Формула / Реферат

Cпосіб очищення підземних вод, що містить буріння водознижувальних свердловин з наступним знижуванням у них рівня води і підтримування його постійним шляхом регулювання продуктивності свердловин, утворення депресійних воронок з наступним видаленням з них нафтопродуктів через експлутаційну свердловину, який відрізняється тим, що буріння експлутаційних свердловин здійснюють у парі з водознижувальними.

Текст

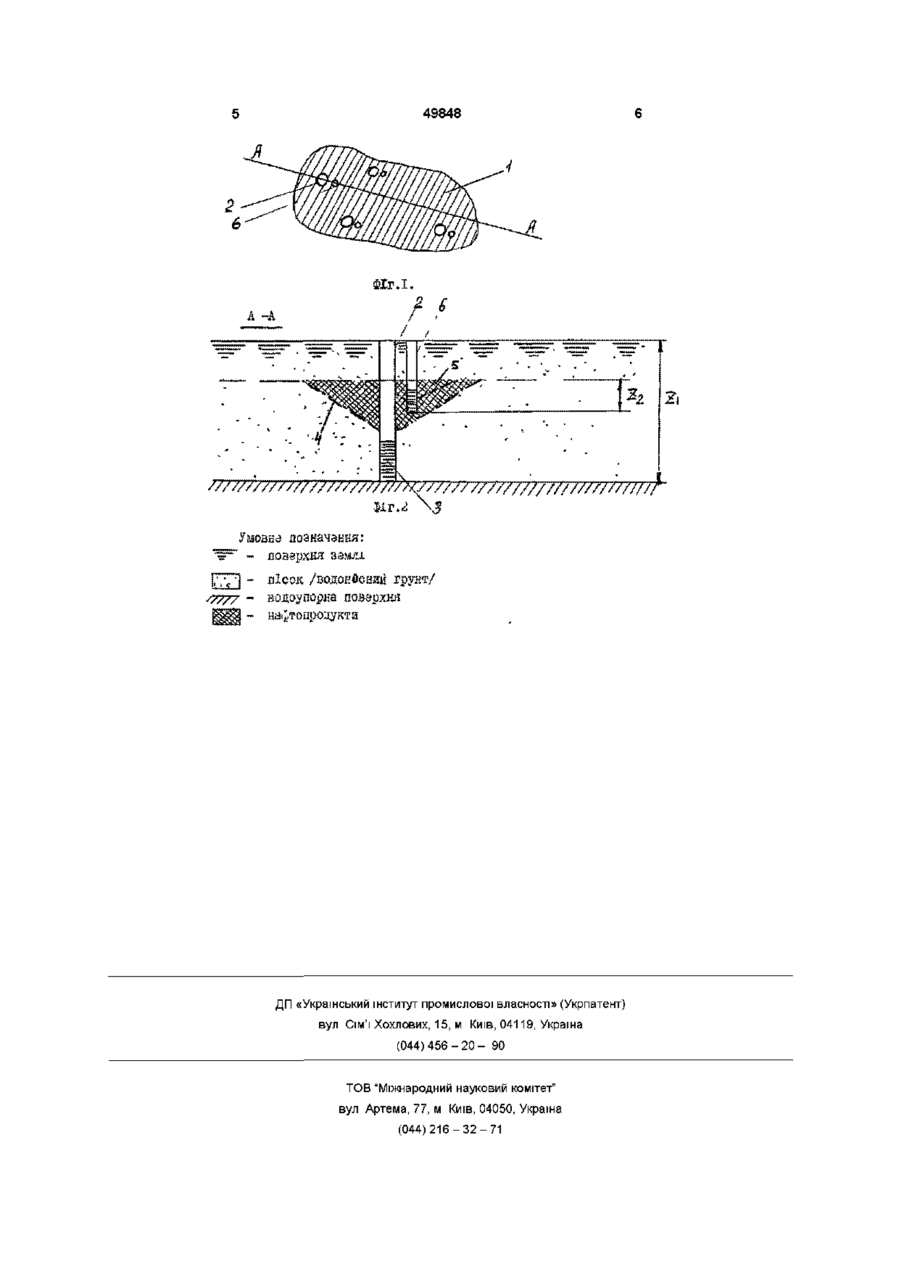

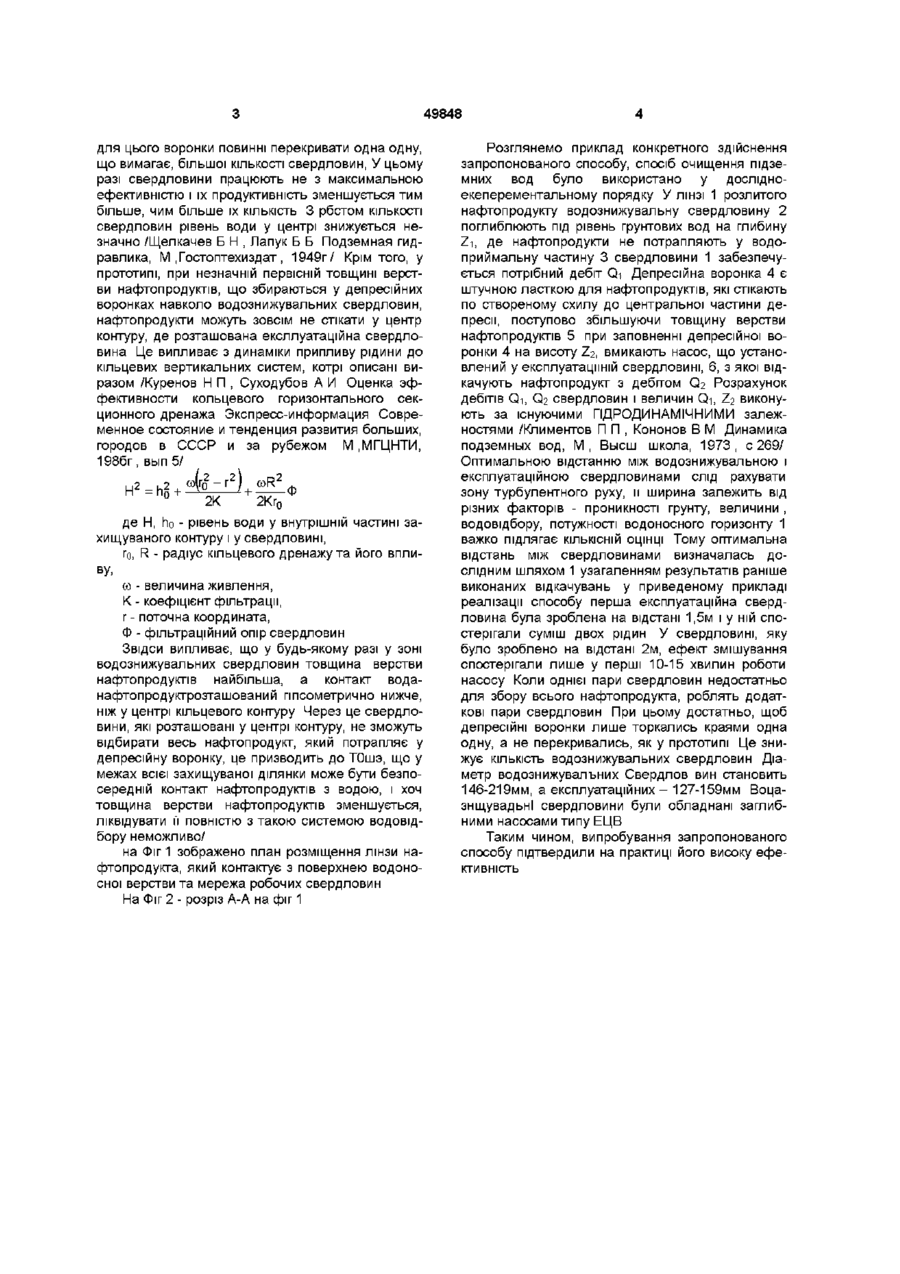

Спосіб очищення підземних вод, що містить буріння водознижувальних свердловин з наступним знижуванням у них рівня води і підтримування його постійним шляхом регулювання продуктивності свердловин, утворення депресійних воронок з наступним видаленням з них нафтопродуктів через експлутаційну свердловину, який відрізняється тим, що буріння експлутаційних свердловин здійснюють у парі з водознижувальними вень води і мінімальний рівень накопичених нафтопродуктів, як результат цього - низька ефективність відбору нафтопродуктів Технічною задачею пропонованого способу є видалення нафтопродуктів з поверхні води шляхом зближення водознижувальних та експлуатаційних свердловин до зони максимальної депресії, чим досягається більш висока ефективність відбору нафтопродуктів внаслідок більш високої ефективності відбору нафтопродуктів безпосередньо від місць їх максимального збирання навколо водознижувальних свердловин Ця задача вирішена наступним чином 7 способі очищення підземних вод, який полягає у бурінні водознижувальних свердловин з наступиш зниженням у ніж рівня води і підтримання його постійним шляхом регулювання продуктивності свердловин, утворення депресійних воронок і наступне видалення з них нафтопродуктів через експлутаційну свердловину згідно пропонованого» винаходу буріння експлуатаційних свердловин здійснюють у парі з водознижувальними Такий спосіб у порівнянні і з прототипом має наступні переваги При бурінні водознижувальних свердловин, як і у прототипі, навколо них утворюються депресійні воронки, куди передусім і збираються нафтопродукти Таким чином, нафтопродукти набираються найбільше у зоні максимальної депресії 3 цієї зони, згідно запропонованого способу, їх і відкачують .здійснюючи буріння експлуатаційних свердловин у парі з водознижувальними В прототипі для цього роблять одну загальну воронку, але О 00 ^00 49848 для цього воронки повинні перекривати одна одну, що вимагає, більшої КІЛЬКОСТІ свердловин, У цьому разі свердловини працюють не з максимальною ефективністю і їх продуктивність зменшується тим більше, чим більше їх КІЛЬКІСТЬ 3 рбстом КІЛЬКОСТІ свердловин рівень води у центрі знижується незначно /Щелкачев Б Н , Лапук Б Б Подземная гидравлика, М .Гостоптехиздат, 1949г/ Крім того, у прототипі, при незначній первісній товщині верстви нафтопродуктів, що збираються у депресійних воронках навколо водознижувальних свердловин, нафтопродукти можуть зовсім не стікати у центр контуру, де розташована експлуатаційна свердловина Це випливає з динаміки припливу рідини до кільцевих вертикальних систем, котрі описані виразом /Куренов Н П , Суходубов А И Оценка эффективности кольцевого горизонтального секционного дренажа Экспресс-информация Современное состояние и тенденция развития больших, городов в СССР и за рубежом М .МГЦНТИ, 198бг, вып 5/ coR' •Ф 2К 2Кг0 де Н, ho - рівень води у внутрішній частині захищуваного контуру і у свердловині, го, R - радіус кільцевого дренажу та його впливу, со - величина живлення, К - коефіцієнт фільтрації, г - поточна координата, Ф - фільтраційний опір свердловин Звідси випливає, що у будь-якому разі у зоні водознижувальних свердловин товщина верстви нафтопродуктів найбільша, а контакт воданафтопродуктрозташований гіпсометрично нижче, ніж у центрі кільцевого контуру Через це свердловини, які розташовані у центрі контуру, не зможуть відбирати весь нафтопродукт, який потрапляє у депресійну воронку, це призводить до ТОшэ, що у межах всієї захищуваної ділянки може бути безпосередній контакт нафтопродуктів з водою, і хоч товщина верстви нафтопродуктів зменшується, ліквідувати її повністю з такою системою водовідбору неможливо/ на Фіг 1 зображено план розміщення лінзи нафтопродукта, який контактує з поверхнею водоносної верстви та мережа робочих свердловин На Фіг 2 - розріз А-А на фіг 1 НГ = h Розглянемо приклад конкретного здійснення запропонованого способу, спосіб очищення підземних вод було використано у дослід ноекеперементальному порядку У ЛІНЗІ 1 розлитого нафтопродукту водознижувальну свердловину 2 поглиблюють під рівень ґрунтових вод на глибину Z-i, де нафтопродукти не потрапляють у водоприймальну частину 3 свердловини 1 забезпечується потрібний дебіт Qi Депресійна воронка 4 є штучною ласткою для нафтопродуктів, які стікають по створеному схилу до центральної частини депресії, поступово збільшуючи товщину верстви нафтопродуктів 5 при заповненні депресійної воронки 4 на висоту 2.2, вмикають насос, що установлений у експлуатацмній свердловині, 6, з якої відкачують нафтопродукт з дебітом СЬ Розрахунок дебітів Q-i, G.2 свердловин і величин Q-i, Z2 виконують за існуючими ГІДРОДИНАМІЧНИМИ залежностями /Климентов П П , Кононов В М Динамика подземных вод, М, Высш школа, 1973, с 269/ Оптимальною відстанню між водознижувальною і експлуатаційною свердловинами слід рахувати зону турбулентного руху, и ширина залежить від різних факторів - проникності грунту, величини , водовідбору, потужності водоносного горизонту 1 важко підлягає КІЛЬКІСНІЙ ОЦІНЦІ Тому оптимальна відстань між свердловинами визначалась дослідним шляхом 1 узагаленням результатів раніше виконаних відкачувань у приведеному прикладі реалізації способу перша експлуатаційна свердловина була зроблена на відстані 1,5м і у ній спостерігали суміш двох рідин У свердловині, яку було зроблено на відстані 2м, ефект змішування спостерігали лише у перші 10-15 хвилин роботи насосу Коли однієї пари свердловин недостатньо для збору всього нафтопродукта, роблять додаткові пари свердловин При цьому достатньо, щоб депресійні воронки лише торкались краями одна одну, а не перекривались, як у прототипі Це знижує КІЛЬКІСТЬ водознижувальних свердловин Діаметр водознижувальних Свердлов вин становить 146-219мм, а експлуатаційних- 127-159мм Воцазнщувадьні свердловини були обладнані заглибними насосами типу ЕЦВ Таким чином, випробування запропонованого способу підтвердили на практиці його високу ефективність 49848 77777777777777777777777777^77777777777777777777777777777 ~^Fr j/77] /7777 І§Ш ~ кй позначення: дозэрхня ззшії пісок, /водонйсшій грунт/ водоупорка поверхня нафтопродукт :і ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71

Дивитися

Додаткова інформація

Назва патенту англійською

Method of underground water cleaning

Назва патенту російською

Способ очищения подземных вод

МПК / Мітки

МПК: C02F 1/00

Мітки: вод, підземних, спосіб, очищення
