Оптоелектронний лічильник імпульсів

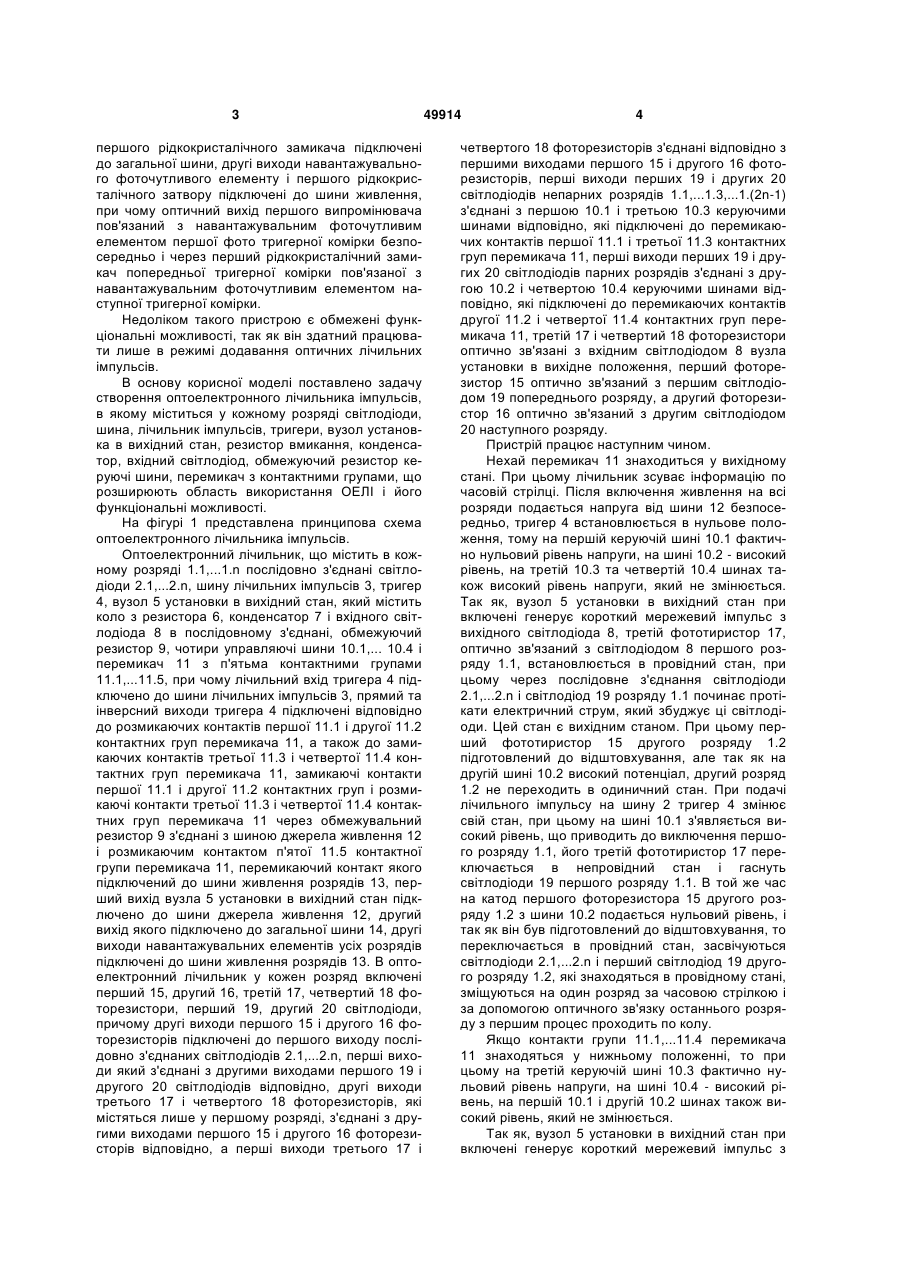

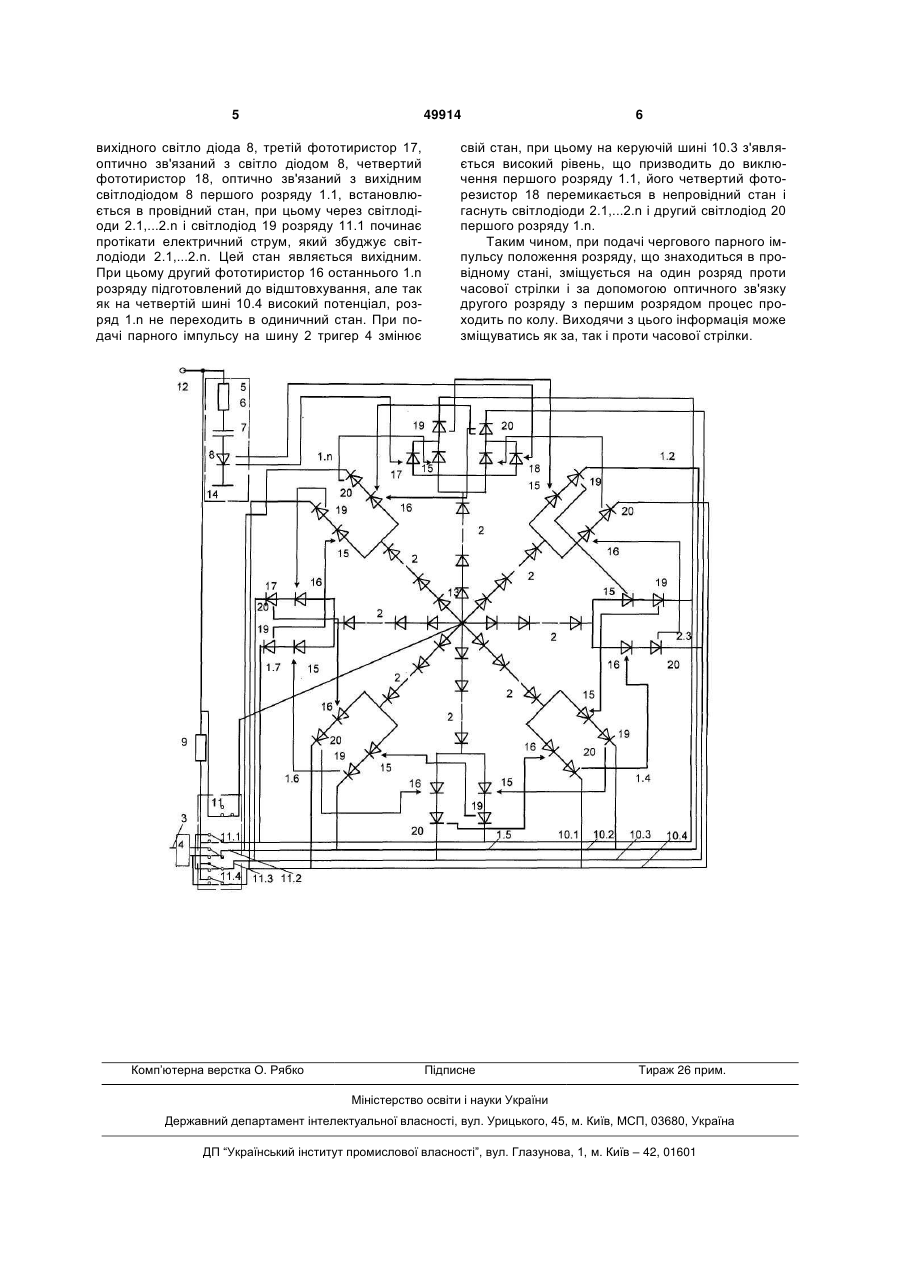

Оптоелектронний лічильник імпульсів, який містить шину лічильних імпульсів і у кожному розряді послідовно з'єднані перший фототиристор і світлодіод, тригер, вузол установки в вихідне положення, який містить коло з резистора, конденсатора і світлодіода в послідовному з'єднанні, обмежуючий резистор, чотири направляючі шини і перемикач з п'ятьма контактними групами, парний вхід тригера підключений до шини лічильних імпульсів, прямий та інверсний виходи тригера підключені відповідно до другої контактної групи перемикача, а також до замикаючих контактів третьої та четвертої контактних груп перемикача, замикаючі контакти першої та другої контактних груп і розмикаючі контакти третьої та четвертої контактних груп перемикача через обмежувальний резистор з'єднані з шиною джерела живлення і з розмикаючим контактом п'ятої контактної групи перемикача, перемикаючий контакт якого підключений до шини живлення розрядів, перший вихід вузла установки U 2 49914 1 3 першого рідкокристалічного замикача підключені до загальної шини, другі виходи навантажувального фоточутливого елементу і першого рідкокристалічного затвору підключені до шини живлення, при чому оптичний вихід першого випромінювача пов'язаний з навантажувальним фоточутливим елементом першої фото тригерної комірки безпосередньо і через перший рідкокристалічний замикач попередньої тригерної комірки пов'язаної з навантажувальним фоточутливим елементом наступної тригерної комірки. Недоліком такого пристрою є обмежені функціональні можливості, так як він здатний працювати лише в режимі додавання оптичних лічильних імпульсів. В основу корисної моделі поставлено задачу створення оптоелектронного лічильника імпульсів, в якому міститься у кожному розряді світлодіоди, шина, лічильник імпульсів, тригери, вузол установка в вихідний стан, резистор вмикання, конденсатор, вхідний світлодіод, обмежуючий резистор керуючі шини, перемикач з контактними групами, що розширюють область використання ОЕЛІ і його функціональні можливості. На фігурі 1 представлена принципова схема оптоелектронного лічильника імпульсів. Оптоелектронний лічильник, що містить в кожному розряді 1.1,...1.n послідовно з'єднані світлодіоди 2.1,...2.n, шину лічильних імпульсів 3, тригер 4, вузол 5 установки в вихідний стан, який містить коло з резистора 6, конденсатор 7 і вхідного світлодіода 8 в послідовному з'єднані, обмежуючий резистор 9, чотири управляючі шини 10.1,... 10.4 і перемикач 11 з п'ятьма контактними групами 11.1,...11.5, при чому лічильний вхід тригера 4 підключено до шини лічильних імпульсів 3, прямий та інверсний виходи тригера 4 підключені відповідно до розмикаючих контактів першої 11.1 і другої 11.2 контактних груп перемикача 11, а також до замикаючих контактів третьої 11.3 і четвертої 11.4 контактних груп перемикача 11, замикаючі контакти першої 11.1 і другої 11.2 контактних груп і розмикаючі контакти третьої 11.3 і четвертої 11.4 контактних груп перемикача 11 через обмежувальний резистор 9 з'єднані з шиною джерела живлення 12 і розмикаючим контактом п'ятої 11.5 контактної групи перемикача 11, перемикаючий контакт якого підключений до шини живлення розрядів 13, перший вихід вузла 5 установки в вихідний стан підключено до шини джерела живлення 12, другий вихід якого підключено до загальної шини 14, другі виходи навантажувальних елементів усіх розрядів підключені до шини живлення розрядів 13. В оптоелектронний лічильник у кожен розряд включені перший 15, другий 16, третій 17, четвертий 18 фоторезистори, перший 19, другий 20 світлодіоди, причому другі виходи першого 15 і другого 16 фоторезисторів підключені до першого виходу послідовно з'єднаних світлодіодів 2.1,...2.n, перші виходи який з'єднані з другими виходами першого 19 і другого 20 світлодіодів відповідно, другі виходи третього 17 і четвертого 18 фоторезисторів, які містяться лише у першому розряді, з'єднані з другими виходами першого 15 і другого 16 фоторезисторів відповідно, а перші виходи третього 17 і 49914 4 четвертого 18 фоторезисторів з'єднані відповідно з першими виходами першого 15 і другого 16 фоторезисторів, перші виходи перших 19 і других 20 світлодіодів непарних розрядів 1.1,...1.3,...1.(2n-1) з'єднані з першою 10.1 і третьою 10.3 керуючими шинами відповідно, які підключені до перемикаючих контактів першої 11.1 і третьої 11.3 контактних груп перемикача 11, перші виходи перших 19 і других 20 світлодіодів парних розрядів з'єднані з другою 10.2 і четвертою 10.4 керуючими шинами відповідно, які підключені до перемикаючих контактів другої 11.2 і четвертої 11.4 контактних груп перемикача 11, третій 17 і четвертий 18 фоторезистори оптично зв'язані з вхідним світлодіодом 8 вузла установки в вихідне положення, перший фоторезистор 15 оптично зв'язаний з першим світлодіодом 19 попереднього розряду, а другий фоторезистор 16 оптично зв'язаний з другим світлодіодом 20 наступного розряду. Пристрій працює наступним чином. Нехай перемикач 11 знаходиться у вихідному стані. При цьому лічильник зсуває інформацію по часовій стрілці. Після включення живлення на всі розряди подається напруга від шини 12 безпосередньо, тригер 4 встановлюється в нульове положення, тому на першій керуючій шині 10.1 фактично нульовий рівень напруги, на шині 10.2 - високий рівень, на третій 10.3 та четвертій 10.4 шинах також високий рівень напруги, який не змінюється. Так як, вузол 5 установки в вихідний стан при включені генерує короткий мережевий імпульс з вихідного світлодіода 8, третій фототиристор 17, оптично зв'язаний з світлодіодом 8 першого розряду 1.1, встановлюється в провідний стан, при цьому через послідовне з'єднання світлодіоди 2.1,...2.n і світлодіод 19 розряду 1.1 починає протікати електричний струм, який збуджує ці світлодіоди. Цей стан є вихідним станом. При цьому перший фототиристор 15 другого розряду 1.2 підготовлений до відштовхування, але так як на другій шині 10.2 високий потенціал, другий розряд 1.2 не переходить в одиничний стан. При подачі лічильного імпульсу на шину 2 тригер 4 змінює свій стан, при цьому на шині 10.1 з'являється високий рівень, що приводить до виключення першого розряду 1.1, його третій фототиристор 17 переключається в непровідний стан і гаснуть світлодіоди 19 першого розряду 1.1. В той же час на катод першого фоторезистора 15 другого розряду 1.2 з шини 10.2 подається нульовий рівень, і так як він був підготовлений до відштовхування, то переключається в провідний стан, засвічуються світлодіоди 2.1,...2.n і перший світлодіод 19 другого розряду 1.2, які знаходяться в провідному стані, зміщуються на один розряд за часовою стрілкою і за допомогою оптичного зв'язку останнього розряду з першим процес проходить по колу. Якщо контакти групи 11.1,...11.4 перемикача 11 знаходяться у нижньому положенні, то при цьому на третій керуючій шині 10.3 фактично нульовий рівень напруги, на шині 10.4 - високий рівень, на першій 10.1 і другій 10.2 шинах також високий рівень, який не змінюється. Так як, вузол 5 установки в вихідний стан при включені генерує короткий мережевий імпульс з 5 49914 вихідного світло діода 8, третій фототиристор 17, оптично зв'язаний з світло діодом 8, четвертий фототиристор 18, оптично зв'язаний з вихідним світлодіодом 8 першого розряду 1.1, встановлюється в провідний стан, при цьому через світлодіоди 2.1,...2.n і світлодіод 19 розряду 11.1 починає протікати електричний струм, який збуджує світлодіоди 2.1,...2.n. Цей стан являється вихідним. При цьому другий фототиристор 16 останнього 1.n розряду підготовлений до відштовхування, але так як на четвертій шині 10.4 високий потенціал, розряд 1.n не переходить в одиничний стан. При подачі парного імпульсу на шину 2 тригер 4 змінює Комп’ютерна верстка О. Рябко 6 свій стан, при цьому на керуючій шині 10.3 з'являється високий рівень, що призводить до виключення першого розряду 1.1, його четвертий фоторезистор 18 перемикається в непровідний стан і гаснуть світлодіоди 2.1,...2.n і другий світлодіод 20 першого розряду 1.n. Таким чином, при подачі чергового парного імпульсу положення розряду, що знаходиться в провідному стані, зміщується на один розряд проти часової стрілки і за допомогою оптичного зв'язку другого розряду з першим розрядом процес проходить по колу. Виходячи з цього інформація може зміщуватись як за, так і проти часової стрілки. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
