Оптоелектронний лічильник імпульсів
Номер патенту: 10446
Опубліковано: 15.11.2005
Автори: Гладська Олена Віталіївна, Ходяков Євгеній Олександрович, Кожем'яко Володимир Прокопович, Мартинюк Тетяна Борисівна, Мокін Борис Іванович
Формула / Реферат
Оптоелектронний лічильник імпульсів, який містить тригер, вузол встановлення у початковий стан, що містить ланцюг з резистора, конденсатора і світлодіода в послідовному з'єднанні, і в кожному розряді фототиристор з елементом навантаження і світлодіод, перший вивід якого підключений до перших виводів фототиристора і елемента навантаження і який оптично зв'язаний з фототиристором наступного розряду, обмежуючий резистор, три шини керування, причому до шини джерела живлення підключений другий вивід елемента навантаження першого розряду і перший вивід вузла встановлення у початковий стан, другий вивід якого підключений до загальної шини, другі виводи фототиристорів непарних розрядів з'єднані з першою шиною керування, другі виводи фототиристорів парних розрядів з'єднані з другою шиною керування, другі виводи світлодіодів непарних розрядів з'єднані з третьою шиною керування, фототиристор першого розряду оптично зв'язаний зі світлодіодом вузла встановлення у початковий стан і зі світлодіодом останнього розряду, а в кожному розряді як елемент навантаження використовується світловипромінювальний елемент, який відрізняється тим, що до нього введено генератор тактових імпульсів, вихід якого підключений до входу лічби тригера, прямий вихід якого підключений до першої шини керування, а інверсний вихід підключений до другої шини керування, другі виводи світлодіодів парних розрядів з'єднані з третьою шиною керування, яка через обмежуючий резистор підключена до шини джерела живлення, до якої також підключені другі виводи елементів навантаження всіх розрядів, другий вивід резистора вузла встановлення у початковий стан є його першим виводом, а катод світлодіода є його другим виводом.
Текст

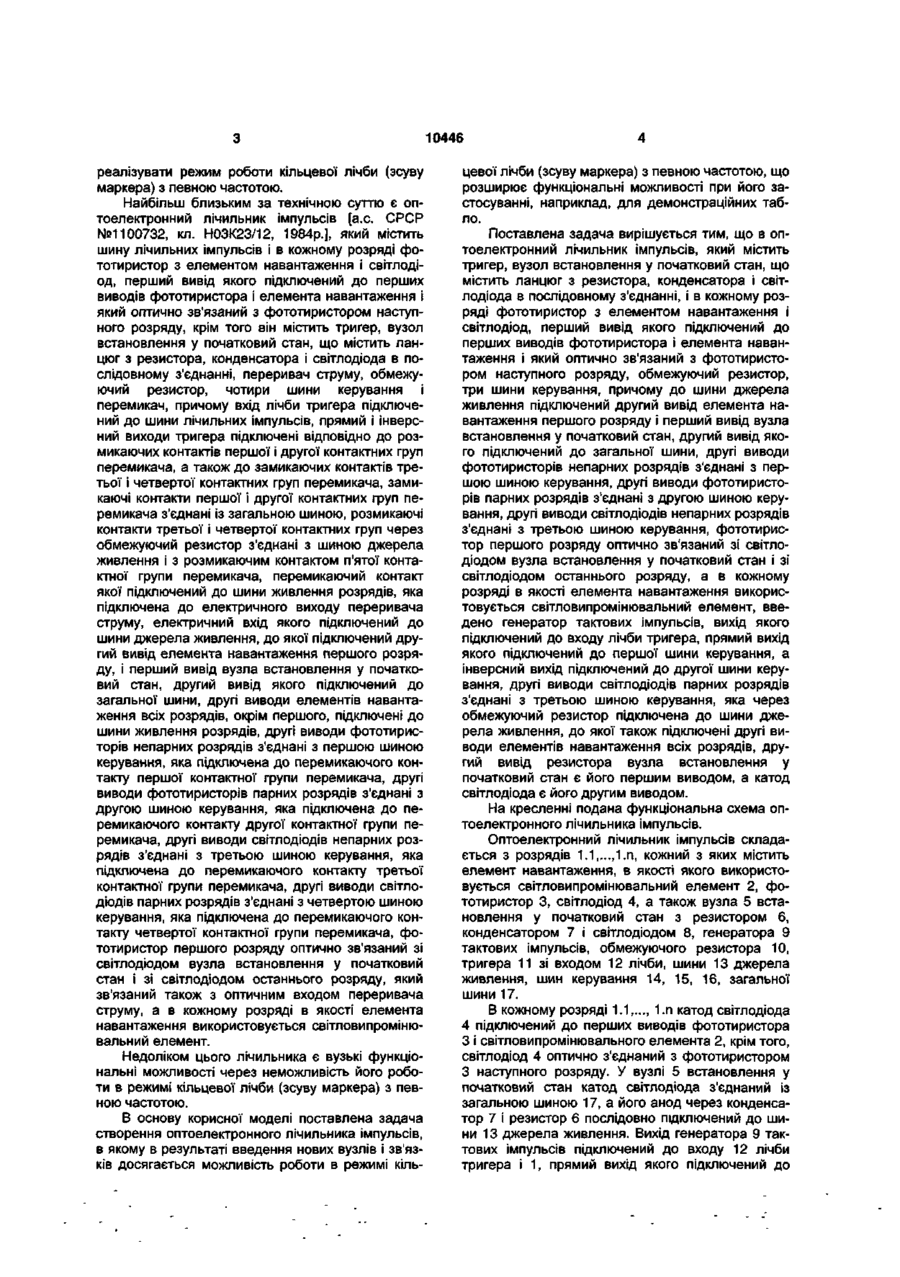

Оптоелектронний лічильник імпульсів, який містить тригер, вузол встановлення у початковий стан, що містить ланцюг з резистора, конденсатора і світлодіода в послідовному з'єднанні, і в кожному розряді фототиристор з елементом навантаження і світлодіод, перший вивід якого підключений до перших виводів фототиристора і елемента навантаження і який оптично зв'язаний з фототиристором наступного розряду, обмежуючий резистор, три шини керування, причому до шини джерела живлення підключений другий вивід елемента навантаження першого розряду і перший вивід вузла встановлення у початковий стан, другий вивід якого підключений до загальної шини, другі виводи фототиристорів непарних розрядів з'єднані з першою шиною керування, другі виводи фототиристорів парних розрядів з'єднані з другою шиною керування, другі виводи світлодіодів непарних розрядів з'єднані з третьою шиною керування, фототиристор першого розряду оптично зв'язаний зі світлодіодом вузла встановлення у початковий стан і зі світлодіодом останнього розряду, а в кожному розряді як елемент навантаження використовується світловипромінювальний елемент, який відрізняється тим, що до нього введено генератор тактових імпульсів, вихід якого підключений до входу лічби тригера, прямий вихід якого підключений до першої шини керування, а інверсний вихід підключений до другої шини керування, другі виводи світлодіодів парних розрядів з'єднані з третьою шиною керування, яка через обмежуючий резистор підключена до шини джерела живлення, до якої також підключені другі виводи елементів навантаження всіх розрядів, другий вивід резистора вузла встановлення у початковий стан є його першим виводом, а катод світлодіода є його другим виводом.
ДивитисяДодаткова інформація
Назва патенту англійськоюOptoelectronic pulse counter
Автори англійськоюMokin Borys Ivanovych, Kozhemyako Volodymyr Prokopovych, Martyniuk Tetiana Borysivna, Khodiakov Yevhenii Oleksandrovych
Назва патенту російськоюОптоэлектронный счетчик импульсов
Автори російськоюМокин Борис Иванович, Кожемяко Владимир Прокофьевич, Мартынюк Татьяна Борисовна, Ходяков Евгений Александрович
МПК / Мітки
МПК: H03K 23/00
Мітки: оптоелектронний, імпульсів, лічильник
