Силовий гідроциліндр

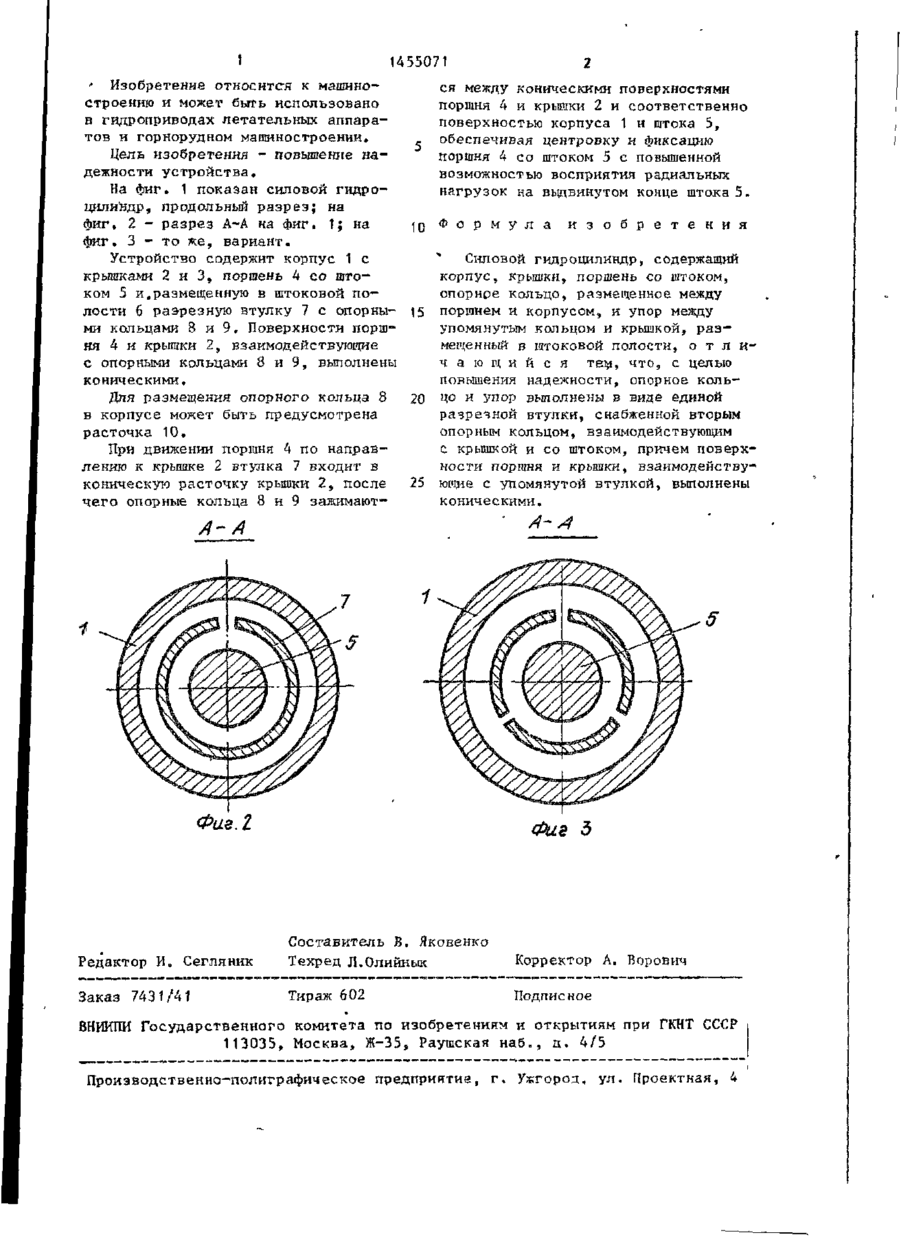

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (19) SU „ 1455071 „ (51)4 F 15 В А1 15/26 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ (21) 47.41731/25-29 (22) 11.05.87 / (46) 3 0 , 0 1 . 8 9 . Бюл. № 4 (71) Производственное объединение "Ждановтяжмаш" (72) В.И. Кисенко, Б.И. Турлюн, А.И. Константинов, В.В. Сморудов и П.*. Климов (53) 621.225,2(088.8) (56) Патент Франции № 2158989, кл. F 16 J 11/00, 1972. (54) СИЛОВОЙ ГИДРОЦИЛИНДР (57) Изобретение м . б , использовано в гидроприводах летательных а п п а р а тов и горнорудном машиностроении. Цель изобретения - повышение надежности силового гидроцилиндра. Опорное кольцо 8 размещено между поршнем 4 и корпусом 1. Кольцо 8 и упор выполнены в виде единой разрезной втулки 7, снабженной вторым опорным кольцом 9 . Кольцо 9 взаимодействует с крышкой 2 и штоком 5. Поверхности поршня 4 и крышки 2, взаимодействующие с втулкой 7, выполнены коническими, что обеспечивает центровку и фиксацию поршня 4 с повышенной в о з можностью восприятия радиальных н а г р у з о к на выдвинутом конце штока„5. 3 ил. (Л С СП Фиг.1 1 1455О7Ї ' Изобретение относится к машиностроению и может быть использовано в гидроприводах летательных аппаратов и горнорудном машиностроении. Цепь изобретения - повышение надежности устройства. На фиг. 1 показан силовой гидроцилиндр, продольный разрез; на фиг, 2 - разрез А-А на фиг. 1; на фиг. 3 - то же, вариант» Устройство содержит корпус 1 с крышками 2 и 3, поршень 4 со штоком 5 и,размещенную в штоковой полости 6 раэрезную втулку 7 с опорными кольцами 8 и 9, Поверхности поршня 4 и крышки 2, взаимодействующие с опорными кольцами 8 и 9, выполнены коническими. Для размещения опорного кольца 8 в корпусе может быть предусмотрена расточка 10. При движении поршня 4 по направлению к крышке 2 втулка 7 входит в коническую расточку крышки 2, после чего опорные кольца 8 и 9 зажимают с ся между коническими поверхностями поршня 4 и крышки 2 и соответственно поверхностью корпуса 1 и штока 5, обеспечивая центровку н фиксацию поршня 4 со штоком 5 с повышенной возможностью восприятия радиальных нагрузок на вьудвинутом конце штока 5. 10 Ф о р м у л а и з о б р е т е н и я ' Силовой гидроцилиндр, содержащий корпус, крышки, поршень со штоком, опорное кольцо, размещенное между 15 поршнем и корпусом, и упор между упомянутым кольцом и крышкой, р а з мещенный в гатоковой полости, о т л и ч а ю щ и й с я теі£, что, с целью повышения надежности, опорное коль20 цо и упор выполнены в виде единой разрезной втулки, снабженной вторым опорным кольцом, взаимодеиствуюіцим с крышкой и со штоком, причем поверхности поршня и крышки, взаимодейству25 ющие с упомянутой втулкой, выполнены коническими. А-/Й А-А 7 1 Фиг.2 Фиг 3 Редактор И. Сегляник Составитель В. Яковенко Техред Л.Олийнык Корректор А, Ворович Заказ 743!/41 Тираж 602 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская наб„, д . 4/5 Производственно-полиграфическое предприятие, г . Ужгород, ул. Проектная, 4
