Секція механізованого кріплення

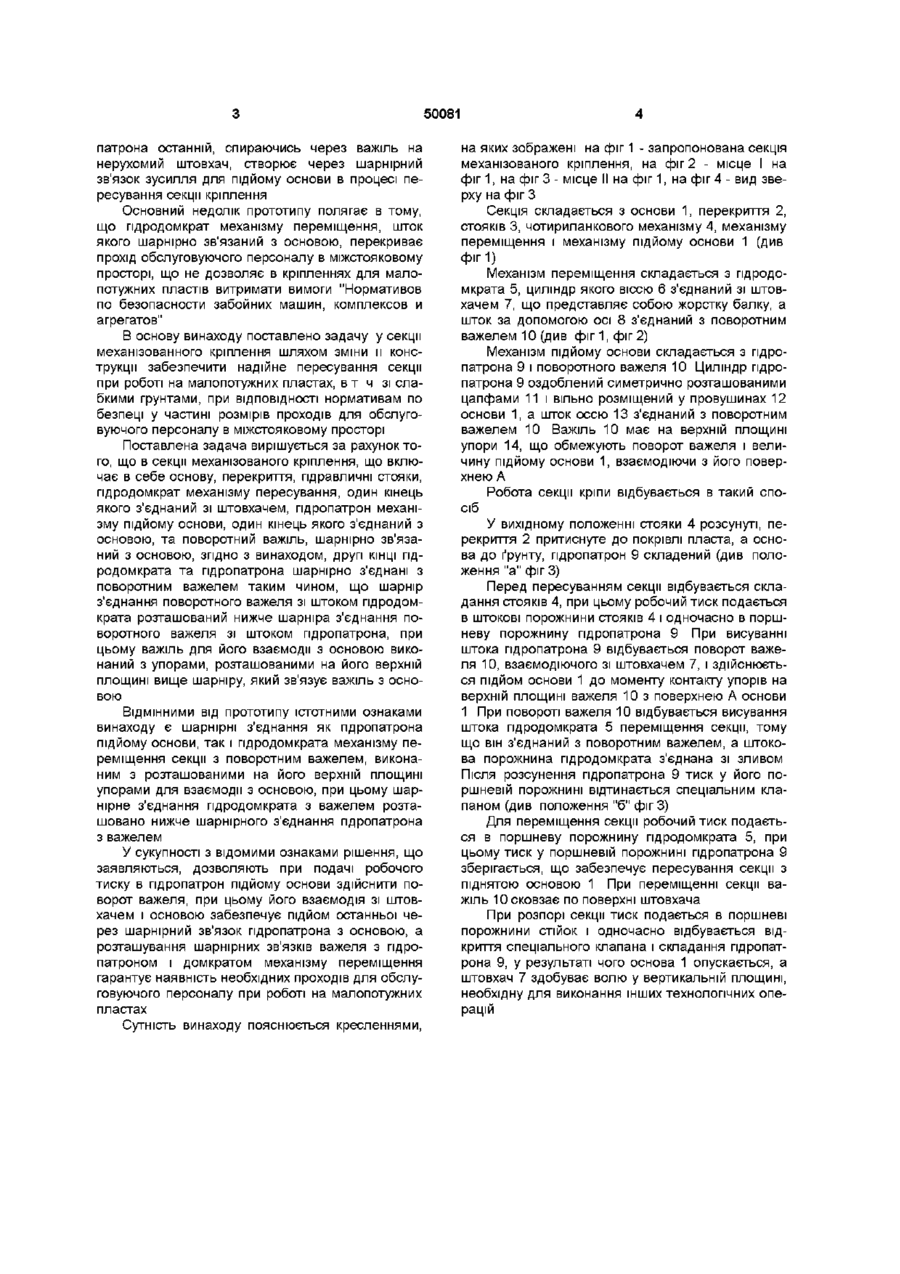

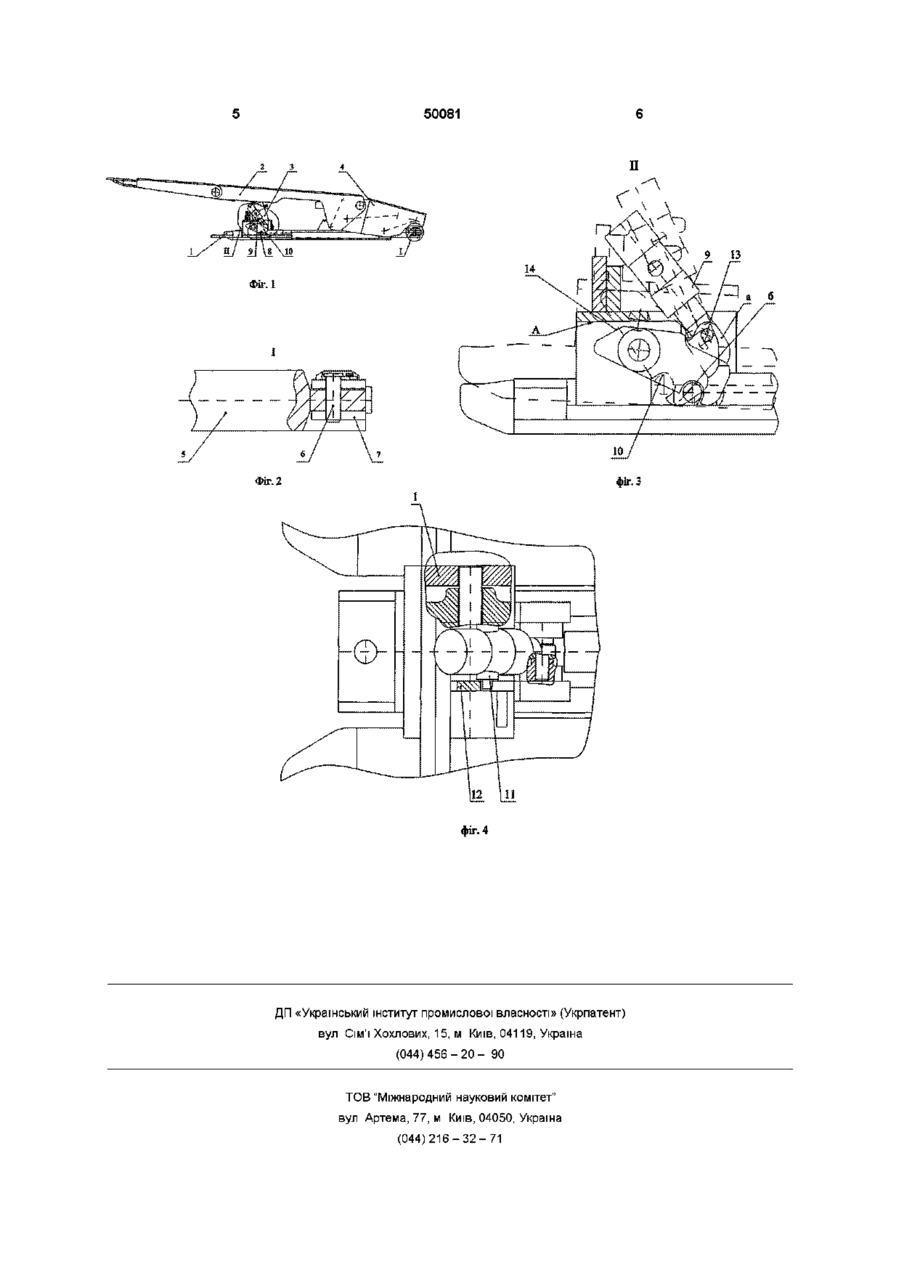

Секція механізованого кріплення, що містить перекриття і основу, гідравлічні стояки, гідродомкрат механізму пересування, один кінець якого зв'язаний зі штовхачем, пдропатрон механізму підйому основи, один кінець якого зв'язаний із основою, та поворотний важіль, шарнірно з'єднаний з основою, яка відрізняється тим, що ІНШІ КІНЦІ гідродо мкрата та пдропатрона шарнірно з'єднані з поворотним важелем таким чином, що шарнір з'єднання поворотного важеля з гідродомкратом розташований нижче за шарнір з'єднання поворотного важеля з пдропатроном, при цьому важіль, для його взаємодії з основою, виконаний з упорами, розташованими на його площині вище шарніра, який зв'язує важіль з основою впливаючи з одного боку на поворотний важіль, а з іншого боку - на штовхач, при цьому важіль повертається, і, контактуючи нижньою поверхнею з нерухомим штовхачем, здійснює підйом основи Істотним недоліком зазначеної конструкції є незначна величина складового зусилля гідродомкрата переміщення, перпендикулярного до площини штовхача У випадку переміщення секції при магістральному тиску, який не сягає його максимального значення, підйом основи відбувається тільки наприкінці ходу переміщення секції, однак верхні шари ґрунту при цьому вже зрушені, що вимагає його ручного зачищення перед наступним пересуванням секції Найбільш близькою до винаходу за технічною сутністю є секція механізованого кріплення, що містить у собі основу, перекриття, гідравлічні стояки, механізм переміщення, що складається з гідродомкрата, один кінець якого з'єднаний із штовхачем, а другий - з основою, і пдропатрона, циліндр якого шарнірне з'єднаний з основою секції, а шток - з важелем, що спирається на штовхач механізму переміщення [див Механизированные крепи очисних комплексов и агрегатов Учебное пособие / Горбатов П А , Гуляев В Г , Лысенко Н М и др , Донецк, 1997 г ] При подачі тиску в поршневу порожнину гідро 00 о о ю 50081 патрона останній, спираючись через важіль на нерухомий штовхач, створює через шарнірний зв'язок зусилля для підйому основи в процесі пересування секції кріплення Основний недолік прототипу полягає в тому, що гідродомкрат механізму переміщення, шток якого шарнірно зв'язаний з основою, перекриває прохід обслуговуючого персоналу в міжстояковому просторі, що не дозволяє в кріпленнях для малопотужних пластів витримати вимоги "Нормативов по безопасности забойних машин, комплексов и агрегатов" В основу винаходу поставлено задачу у секції механізованного кріплення шляхом зміни и конструкції забезпечити надійне пересування секції при роботі на малопотужних пластах, в т ч зі слабкими грунтами, при ВІДПОВІДНОСТІ нормативам по безпеці у частині розмірів проходів для обслуговуючого персоналу в міжстояковому просторі Поставлена задача вирішується за рахунок того, що в секції механізованого кріплення, що включає в себе основу, перекриття, пдравличні стояки, гідродомкрат механізму пересування, один кінець якого з'єднаний зі штовхачем, пдропатрон механізму підйому основи, один кінець якого з'єднаний з основою, та поворотний важіль, шарнірно зв'язаний з основою, згідно з винаходом, другі КІНЦІ гідродомкрата та пдропатрона шарнірно з'єднані з поворотним важелем таким чином, що шарнір з'єднання поворотного важеля зі штоком гідродомкрата розташований нижче шарніра з'єднання поворотного важеля зі штоком пдропатрона, при цьому важіль для його взаємодії з основою виконаний з упорами, розташованими на його верхній площині вище шарніру, який зв'язує важіль з основою ВІДМІННИМИ ВІД прототипу істотними ознаками винаходу є шарнірні з'єднання як пдропатрона підйому основи, так і гідродомкрата механізму переміщення секції з поворотним важелем, виконаним з розташованими на його верхній площині упорами для взаємодії з основою, при цьому шарнірне з'єднання гідродомкрата з важелем розташовано нижче шарнірного з'єднання пдропатрона з важелем У сукупності з відомими ознаками рішення, що заявляються, дозволяють при подачі робочого тиску в пдропатрон підйому основи здійснити поворот важеля, при цьому його взаємодія зі штовхачем і основою забезпечує підйом останньої через шарнірний зв'язок пдропатрона з основою, а розташування шарнірних зв'язків важеля з пдропатроном і домкратом механізму переміщення гарантує наявність необхідних проходів для обслуговуючого персоналу при роботі на малопотужних пластах Сутність винаходу пояснюється кресленнями, на яких зображені на фіг 1 - запропонована секція механізованого кріплення, на фіг 2 - місце І на фіг 1, на фіг 3 - місце II на фіг 1, на фіг 4 - вид зверху на фіг З Секція складається з основи 1, перекриття 2, стояків 3, чотириланкового механізму 4, механізму переміщення і механізму підйому основи 1 (див фіг1) Механізм переміщення складається з гідродомкрата 5, циліндр якого віссю 6 з'єднаний зі штовхачем 7, що представляє собою жорстку балку, а шток за допомогою осі 8 з'єднаний з поворотним важелем 10 (див фіг 1, фіг 2) Механізм підйому основи складається з пдропатрона 9 і поворотного важеля 10 Циліндр пдропатрона 9 оздоблений симетрично розташованими цапфами 11 і вільно розміщений у провушинах 12 основи 1, а шток оссю 13 з'єднаний з поворотним важелем 10 Важіль 10 має на верхній площині упори 14, що обмежують поворот важеля і величину підйому основи 1, взаємодіючи з його поверхнею А Робота секції кріпи відбувається в такий спосіб У вихідному положенні стояки 4 розсунуті, перекриття 2 притиснуте до покрівлі пласта, а основа до ґрунту, пдропатрон 9 складений (див положення "а" фіг 3) Перед пересуванням секції відбувається складання стояків 4, при цьому робочий тиск подається в штокові порожнини стояків 4 і одночасно в поршневу порожнину пдропатрона 9 При висуванні штока пдропатрона 9 відбувається поворот важеля 10, взаємодіючого зі штовхачем 7, і здійснюється підйом основи 1 до моменту контакту упорів на верхній площині важеля 10 з поверхнею А основи 1 При повороті важеля 10 відбувається висування штока гідродомкрата 5 переміщення секції, тому що він з'єднаний з поворотним важелем, а штокова порожнина гідродомкрата з'єднана зі зливом Після розсунення пдропатрона 9 тиск у його поршневій порожнині відтинається спеціальним клапаном (див положення "б" фіг 3) Для переміщення секції робочий тиск подається в поршневу порожнину гідродомкрата 5, при цьому тиск у поршневій порожнині пдропатрона 9 зберігається, що забезпечує пересування секції з піднятою основою 1 При переміщенні секції важіль 10 сковзає по поверхні штовхача При розпорі секції тиск подається в поршневі порожнини стійок і одночасно відбувається відкриття спеціального клапана і складання пдропатрона 9, у результаті чого основа 1 опускається, а штовхач 7 здобуває волю у вертикальній площині, необхідну для виконання інших технологічних операцій 50081 фіг. 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
