Живильник вібраційного сепаратора

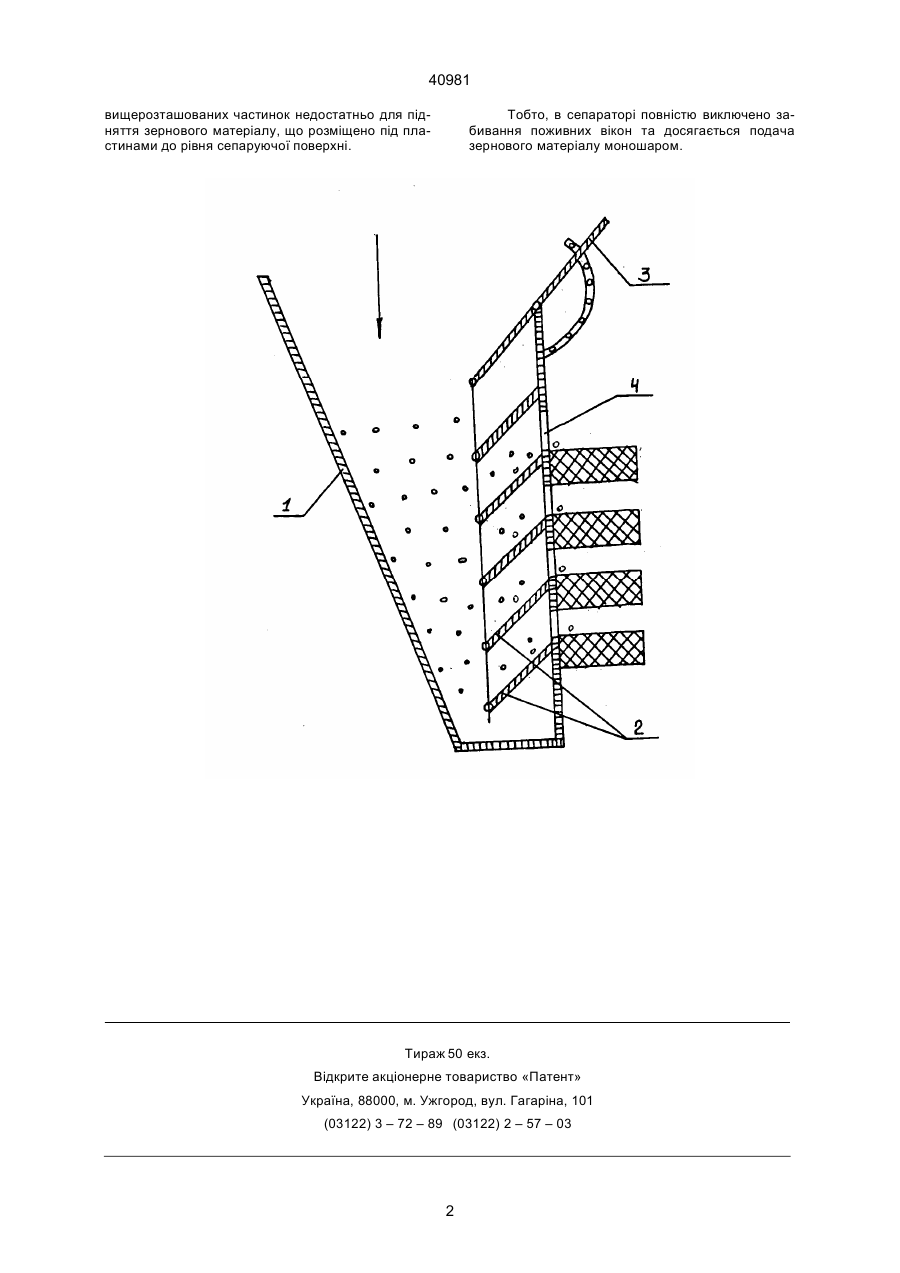

Живильник вібраційного сепаратора, який включає корпус, живильні вікна з направляючи ми пластинами, механізм змішання подачі матеріалу, що обробляється, утримуючий регулювальний гвинт, який відрізняється тим, що направляючі пластини одним кінцем закріплені шарнірно на корпусі над кожним живильним отвором, а другим - кінематично зв'язані з регулювальним гвинтом із можливістю повороту навколо шарнірів. Ю (13) 40981 (11) UA Виконання вікон у стінці живильника дозволяє при забиванні легко прочистити їх, наприклад, дротом. За умовами виконання технологічного процесу інколи ширина щілини поживного вікна близька до розмірів частинок, а інколи менш їх довжини (у деяких випадках і ширини). Але за такими умовами відбувається забивання вікна матеріалом, що обробляється, наприклад, коли ширина щілини менше довжини частинки, а остання розташовується поперек щілини. З цієї причини розмір щілини живильного вікна примусово збільшують, але це призводить до того, що порушується забезпечення подачі зернового матеріалу на робочі поверхні моношаром, тобто порушується технологічний процес. На кресленні наведено конструктивну схему живильника вібраційного сепаратора. Живильник вібраційного сепаратора включає корпус 1 з направляючими пластинами 2, регулювальний гвинт 3, поживні вікна 4. Живильник працює слідуючим чином. Початковий матеріал при надходженні до корпусу живильника, який закріпляється на вібруючій частині віброфрікційного сепаратору, приходить у віброоріднений стан та, огинаючи нижні кінці направляючих пластин 2, надходить крізь живильні вікна 4 на сепаруючі поверхні сепаратора (на кресленні заштриховані). Зміною положення направляючих пластин 2 за допомогою регулювального гвинта 3 здійснюється регулювання подачі зернового матеріалу. При опусканні направляючих пластин 2 подача зменшується, при підніманні збільшується. Зміненням положення направляючих пластин 2 можна добитися подачі матеріалу моношаром, для цього необхідно опустити пластини 2 на достатню величину. Знижуючи пластини 2 ще більше, можливо добитися повного припинення подачі, коли підпору (19) Винахід відноситься до галузі сільськогосподарського машинобудування, зокрема до машин для сепарації зернових сумішей, та може використовуватись у хімічній, горнорудній промисловостях для подачі суміші на робочі органи вібраційних сепараторів. Для сепарації насіння сільськогосподарських культур за комплексом фізико-механічних властивостей застосовуються сепаратори, в яких робочим органом є вібруючі фрікційні поверхні, встановлені одна під другою та скріплені у блоки. Живильники таких сепараторів повинні забезпечити подачу матеріалу, що сепарують, на кожну сепаруючу поверхню моношаром, тобто практично в одно зерно (див., наприклад, а.с. № 973193 Б.И. № 42, 1982 г, книгу П.М.Заїка, Г.Є.Мазнев "Сепарация семян по комплексу физико-механических свойств" М.; Колос, 1978. С.139-187). Недоліками цих сепараторів є: 1. Неможливість забезпечення рівномірної подачі матеріалу, що обробляється, на сепаруючі поверхні. 2. При сепарації матеріалу, утримуючого продовговаті частинки, є можливість забивання отворів поживників. 3. Неможливість забезпечення подачі матеріалу на сепаруючі поверхні моношаром. Перший недолік частково усунено в поживнику, застосовуваному у сепараторі за а.с. № 1256818, кл. В 07 В 13/00, 1986, який обрано за прототип. Другий недолік все ж таки має місце і в цьому живильнику. У живильнику, прийнятому за прототип, у корпусі жорстко встановлені направляючі пластини та в стінці виконані живильні вікна та лотки роззосередження з боку верхнього краю сепаруючих поверхонь. А ____________________ 40981 вищерозташованих частинок недостатньо для підняття зернового матеріалу, що розміщено під пластинами до рівня сепаруючої поверхні. Тобто, в сепараторі повністю виключено забивання поживних вікон та досягається подача зернового матеріалу моношаром. Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2
