Пристрій для розвантаження пилозбірника

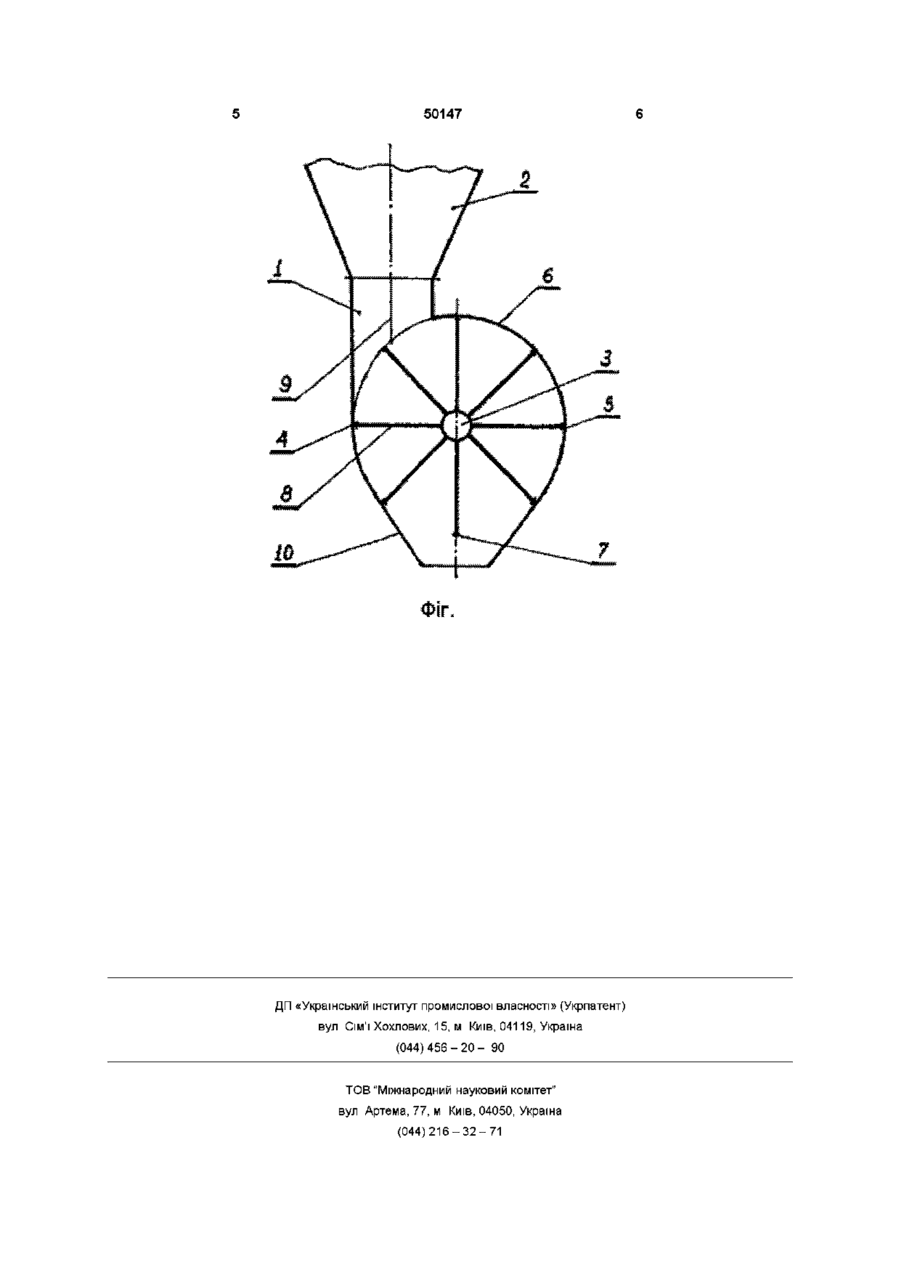

Пристрій для розвантаження пилозбірника, що містить розташований під розвантажувальним патрубком пилозбірника шлюзовий роторний лопатевий затвор із боковими стінками корпусу навпроти торців лопатей, який відрізняється тим, що шлюзовий затвор розташований зі зміщенням відносно вертикальної осі розвантажувального патрубка пилозбірника до суміщення стінки патрубка з однією з бокових стінок корпусу затвора Винахід належить до техніки розвантаження пилозбірників у різних галузях промисловості, зокрема, в чорній металургії ВІДОМІ пристрої для розвантаження пилозбірників - пилові затвори без приводу та з приводом До перших належать, зокрема, одноклапанні затвори періодичної дії типу "мигалки", які нерідко використовують, наприклад, при сухому розвантаженні пилових бункерів (МІШКІВ) газових колекторів агломераційних машин Розташована під розвантажувальним патрубком пилозбірника "мигалка" містить запірний конус, злєднаний із важелем, який має вантаж-противагу (див , наприклад, В М Гребеникта ІНШІ "Механічне обладнання металургійних заводів Механічне обладнання фабрик окускування і доменних цехів", Київ, "Вища школа", 1985р , с 140, мал 65,6) Періодично, коли сила тяжіння пилу у пилозбірнику перевищує тиск противаги, затвор трохи відкривається, частина пилу випускається і затвор знову закривається ("мигає") Істотним недоліком такого пристрою є те, що під час розвантаження пилу з пилозбірників, працюючих під розрідженням, наприклад з пилових бункерів (МІШКІВ) газових колекторів агломашин, мають місце значні підсмоктування повітря, потоком якого частина пилу з пилового бункера заноситься в колектор, а з нього - в пилоочисну систему Це ускладнює роботу останньої, погіршує якість пилоочистки, призводить до підвищеного абразивного спрацювання ротора ексгаустера і збільшеним пиловикидам в оточуєче середовище ВІДОМІ також пристрої для розвантаження пилозбірників, що мають затвор із приводом Найбільш близьким до пропонованого і вибраним як прототип є пристрій для розвантаження пилозбірника, що містить розташований під розвантажувальним патрубком пилозбірника шлюзовий роторний лопатевий затвор із боковими стінками корпусу навпроти торців лопатей (див Г М А Алієв "Устройство и обслуживание газоочистных и пылеулавливающих установок", Москва, "Металлургия", 1988р , ее 244-245, мал 7 29) В пристроі-прототипі шлюзовий затвор розташований симетрично відносно вертикальної осі розвантажувального патрубка пилозбірника і має приводний механізм При розвантаженні пилозбірника шлюзовий затвор, обертаючись, захоплює за допомогою лопатей порції матеріалу і транспортує їх до вивантаження Істотним недоліком пристрою-прототипу є, зокрема, те, що при попаданні в чарунки між лопатями шлюзового затвора сторонніх речей, наприклад, шматків футеровки, колосників тощо, робота пристрою аварійно порушується з причини заклинювання лопатей - нерідко з виходом із ладу всього приводного механізму Крім того, приводне керування шлюзовим затвором нерідко не узгоджується з КІЛЬКІСТЮ пилу в пилозбірнику і необхідним режимом його вивантаження В основу пропонованого пристрою поставлене О ю 50147 завдання удосконалення пристрою для розвантаження пилозбірника, в якому заміною розташування шлюзового затвора пристрою забезпечується безпри-водна експлуатація шлюзового затвора і краща синхронізація його роботи з технологією пилорозвантаження, за рахунок чого підвищується надійність і безаварійність роботи пристрою, досягається його спрощення та здешевлення Поставлене завдання вирішується тим, що в пристрої для розвантаження пилозбірника, який містить розташований під розвантажувальним патрубком пилозбірника шлюзовий роторний лопатевий затвор із боковими стінками корпусу навпроти торців лопатей, згідно з пропонованим пристроєм, шлюзовий затвор розташований зі зміщенням відносно вертикальної осі розвантажувального патрубка пилозбірника до суміщення стінки патрубка з однією з бокових стінок корпусу затвора При такому розташуванні шлюзового затвора пилова маса в розвантажувальному патрубці пилозбірника тисне на приторцові ділянки лопатей ротора, а не на приосьову ділянку, як це має місце в пристроі-прототипі Максимальне збільшення важільного ефекту, що досягається при цьому, забезпечує обертання ротора під дією ваги пилу без приводного примусового механізму Крайнє розташування затвора - до суміщення стінки розвантажувального патрубка пилозбірника з однією з бокових стінок корпусу затвора - є необхідною умовою для безприводної експлуатації шлюзового затвора, тому що при будь-якому зміщенні ротора затвора від вертикальної осі розвантажувального патрубка пилозбірника не досягається максимальний ефект обертання лопатей Пропоноване саморегулівне безприводне розвантаження пи-лозбірника шлюзовим затвором природно синхронізується з потребами пилорозвантаження, на відміну від приводної системи керування затвором з примусовим обертанням ротора, незалежно від наявності пилу в розвантажувальному патрубці, його маси та необхідності розвантаження При попаданні в міжлопатні чарунки затвора сторонніх речей або останні вивантажуються разом із пилом, або затвор зупиняється без заклинювання і поломки (як це має місце при наяності привода) - до виймання сторонньої речі з чарунки Відсутність привода спрощує і здешевляє пристрій Пропонований пристрій схематично наведений на кресленні Під розвантажувальним патрубком 1 пилозбірника 2 (наприклад, пилового бункера газового колектора агломашини) розташований шлюзовий роторний лопатевий затвор 3 з боковими стінками 4 і 5 корпусу 6 затвора 3 навпроти торців 7 лопатей 8 В пропонованому пристрої затвор 3 розташований зі зміщенням відносно вертикальної осі 9 розвантажувального патрубка 1 пилозбірника 2 до суміщення стінки патрубка 1 з боковою стінкою 4 корпусу 6 затвора 3 Можливий варіант зміщення затвора 3 відносно вертикальної осі 9 розвантажувального патрубка 1 пилозбірника 2 до суміщення стінки патрубка 1 з боковою стінкою 5 корпусу 6 затвора 3, що не змінює суті винаходу Працює пристрій так З пилозбірника 2 через розвантажувальний патрубок 1 пил надходить в шлюзовий затвор З, заповнюючи чарунки між лопатями 8, розташовані безпосередньо під патрубком 1 В результаті зміщення затвора 3 відносно вертикальної осі 9 патрубка 1 до суміщення стінки останнього з боковою стінкою 4 затвора 3 тиск шару пилу в патрубці 1 припадає на приторцові (біля торців 7) ділянки лопатей 8 Цим стимулюється максимальний важільний ефект, що веде до обертання шлюзового затвора 3 Таким чином здійснюється обертання затвора 3 без використання спеціального приводного механізму і в міру потреби в пилорозвантаженні В процесі розвантаження порції пилу переміщуються лопатями 8 уздовж бокової стінки 4 (або стінки 5 - при зміщенні затвора у бік останньої) корпусу 6 затвора 3 до вивантажувального патрубка 10 Безприводна саморегуляція обертання затвора забезпечує герметизацію вивантаження і відсутність підсмоктувань в технологічну систему, тому що на відміну від приводної системи керування шлюзовим затвором, вивантаження пилу природно самопорівнюється з надходженням пилу у верхні шлюзові чарунки При попаданні в останні сторонніх речей (футеровки, колосників тощо) або здійснюється їх вивантаження природно - разом із пилом, або затвор тимчасово зупиняється без аварійного заклинювання і поломки пристрою 50147 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
