Пристрій ударного діяння для розвантаження ємностей з сипкими навалочними вантажами

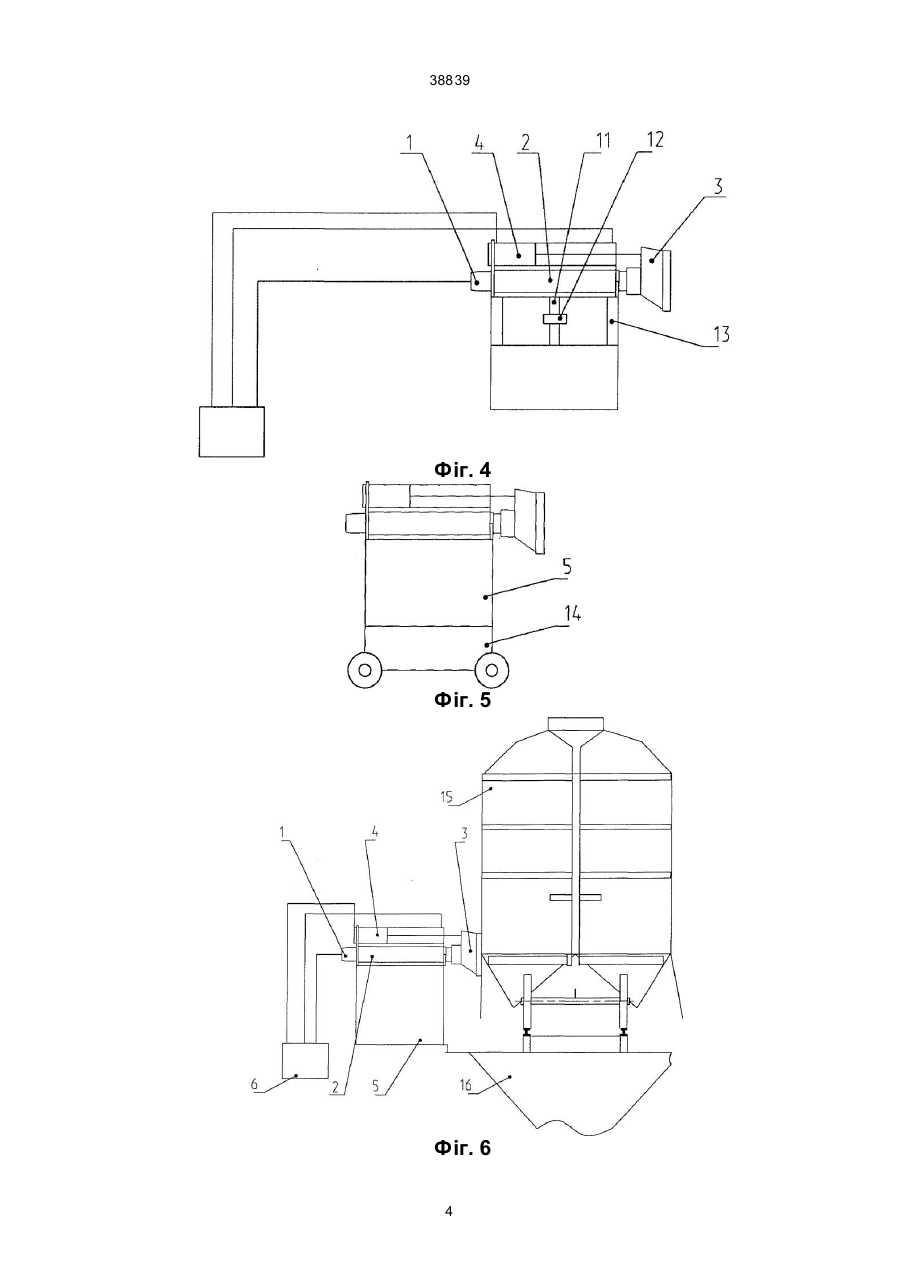

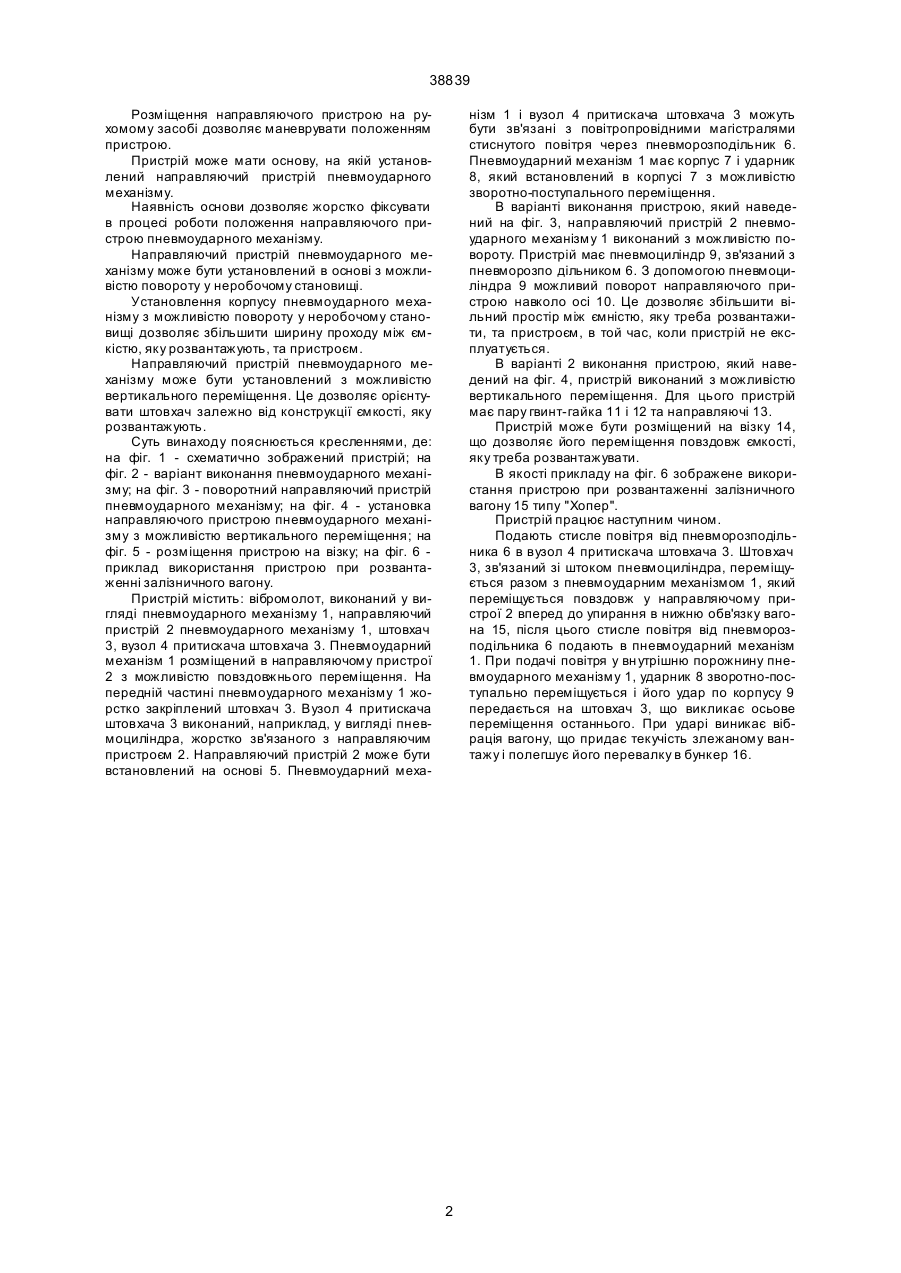

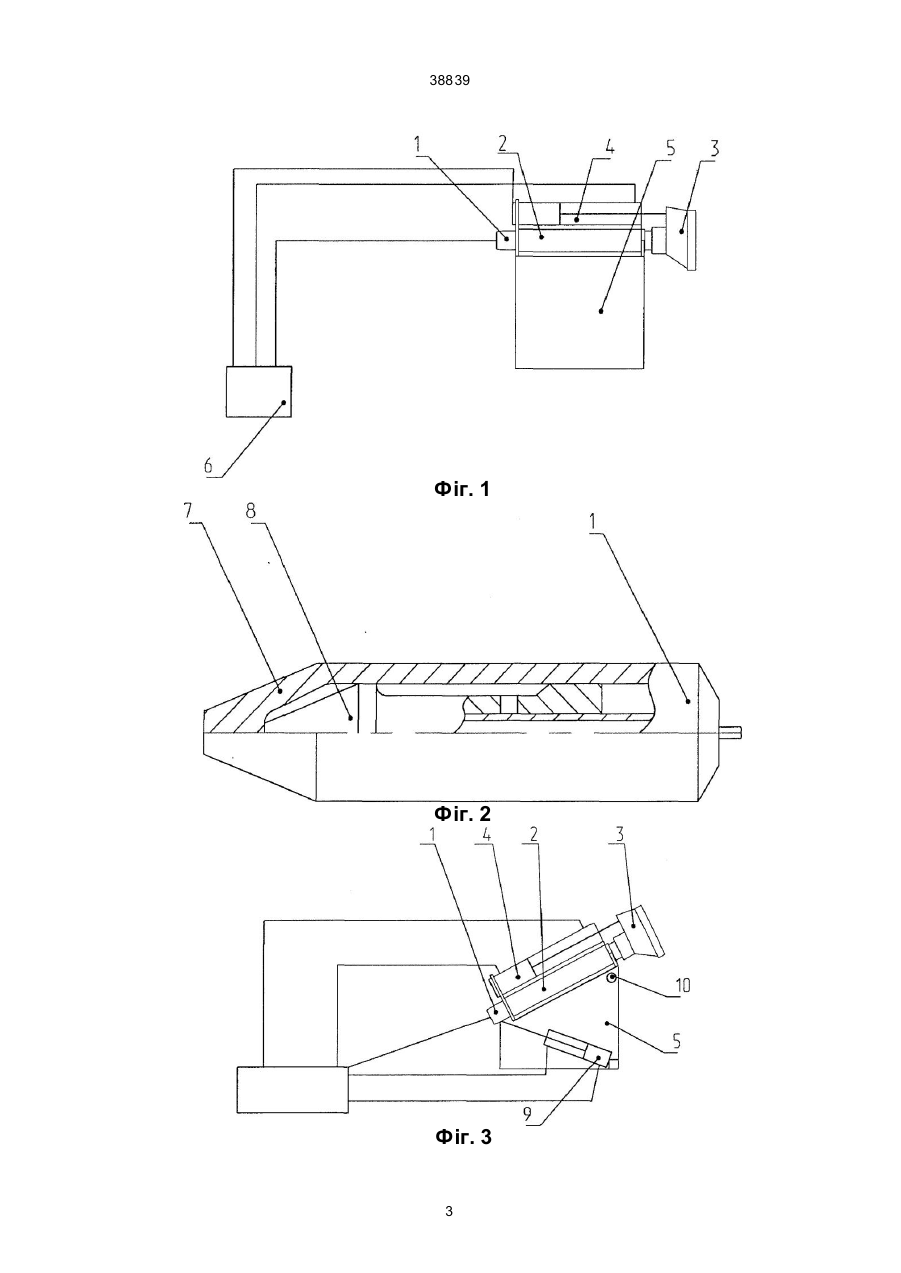

1. Пристрій ударного діяння для розвантаження ємкостей з сипкими навалочними вантажами, що містить вібромолот, який відрізняється тим, що вібромолот виконаний у вигляді пневмоударного механізму з штовхачем, при цьому пристрій має вузол притискача штовхача до ємкості, яку розвантажують, і пневморозподільник. 38839 Розміщення направляючого пристрою на рухомому засобі дозволяє маневрувати положенням пристрою. Пристрій може мати основу, на якій установлений направляючий пристрій пневмоударного механізму. Наявність основи дозволяє жорстко фіксувати в процесі роботи положення направляючого пристрою пневмоударного механізму. Направляючий пристрій пневмоударного механізму може бути установлений в основі з можливістю повороту у неробочому становищі. Установлення корпусу пневмоударного механізму з можливістю повороту у неробочому становищі дозволяє збільшити ширину проходу між ємкістю, яку розвантажують, та пристроєм. Направляючий пристрій пневмоударного механізму може бути установлений з можливістю вертикального переміщення. Це дозволяє орієнтувати штовхач залежно від конструкції ємкості, яку розвантажують. Суть винаходу пояснюється кресленнями, де: на фіг. 1 - схематично зображений пристрій; на фіг. 2 - варіант виконання пневмоударного механізму; на фіг. 3 - поворотний направляючий пристрій пневмоударного механізму; на фіг. 4 - установка направляючого пристрою пневмоударного механізму з можливістю вертикального переміщення; на фіг. 5 - розміщення пристрою на візку; на фіг. 6 приклад використання пристрою при розвантаженні залізничного вагону. Пристрій містить: вібромолот, виконаний у вигляді пневмоударного механізму 1, направляючий пристрій 2 пневмоударного механізму 1, штовхач 3, вузол 4 притискача штовхача 3. Пневмоударний механізм 1 розміщений в направляючому пристрої 2 з можливістю повздовжнього переміщення. На передній частині пневмоударного механізму 1 жорстко закріплений штовхач 3. Вузол 4 притискача штовхача 3 виконаний, наприклад, у вигляді пневмоциліндра, жорстко зв'язаного з направляючим пристроєм 2. Направляючий пристрій 2 може бути встановлений на основі 5. Пневмоударний меха нізм 1 і вузол 4 притискача штовхача 3 можуть бути зв'язані з повітропровідними магістралями стиснутого повітря через пневморозподільник 6. Пневмоударний механізм 1 має корпус 7 і ударник 8, який встановлений в корпусі 7 з можливістю зворотно-поступального переміщення. В варіанті виконання пристрою, який наведений на фіг. 3, направляючий пристрій 2 пневмоударного механізму 1 виконаний з можливістю повороту. Пристрій має пневмоциліндр 9, зв'язаний з пневморозпо дільником 6. З допомогою пневмоциліндра 9 можливий поворот направляючого пристрою навколо осі 10. Це дозволяє збільшити вільний простір між ємністю, яку треба розвантажити, та пристроєм, в той час, коли пристрій не експлуатується. В варіанті 2 виконання пристрою, який наведений на фіг. 4, пристрій виконаний з можливістю вертикального переміщення. Для цього пристрій має пару гвинт-гайка 11 і 12 та направляючі 13. Пристрій може бути розміщений на візку 14, що дозволяє його переміщення повздовж ємкості, яку треба розвантажувати. В якості прикладу на фіг. 6 зображене використання пристрою при розвантаженні залізничного вагону 15 типу "Хопер". Пристрій працює наступним чином. Подають стисле повітря від пневморозподільника 6 в вузол 4 притискача штовхача 3. Штовхач 3, зв'язаний зі штоком пневмоциліндра, переміщується разом з пневмоударним механізмом 1, який переміщується повздовж у направляючому пристрої 2 вперед до упирання в нижню обв'язку вагона 15, після цього стисле повітря від пневморозподільника 6 подають в пневмоударний механізм 1. При подачі повітря у вн утрішню порожнину пневмоударного механізму 1, ударник 8 зворотно-поступально переміщується і його удар по корпусу 9 передається на штовхач 3, що викликає осьове переміщення останнього. При ударі виникає вібрація вагону, що придає текучість злежаному вантажу і полегшує його перевалку в бункер 16. 2 38839 Фіг. 1 Фіг. 2 Фіг. 3 3 38839 Фіг. 4 Фіг. 5 Фіг. 6 4 38839 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
